Genauigkeit
Spannung: 0,2, Strom, Leistung, Wirkenergie: 0,5, Frequenz: 0,01 Hz, Blindenergie: 1
Frequenz
45–65 Hz
Leistungsaufnahme
≤10 VAp>
Stromversorgungsausgang
AC 85–265 V oder DC 100–350 V
Eingangsleistung
Unter 0,2 VA
ACR10R-DxxT Bidirektionaler einphasiger Energiezähler zur Rückflussüberwachung

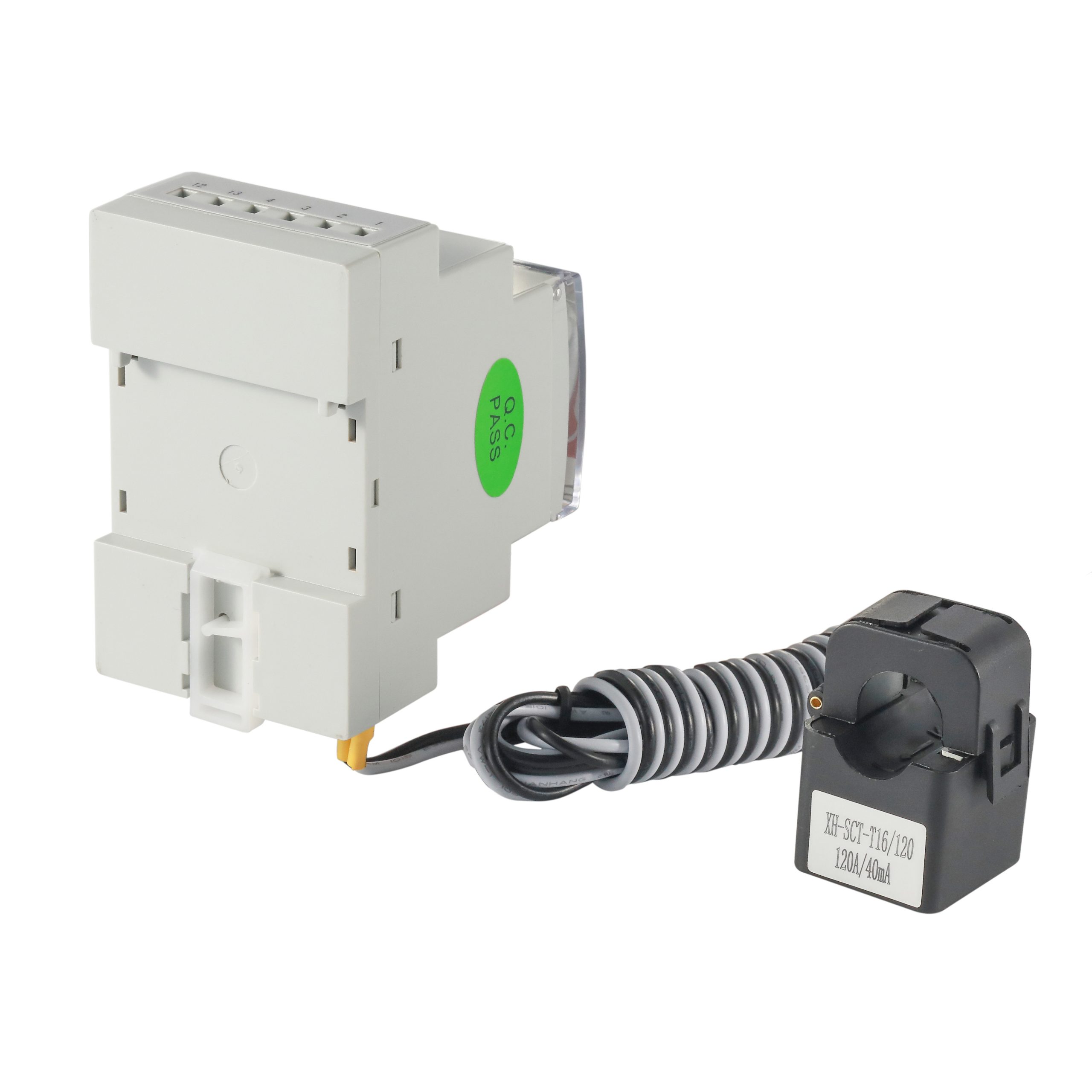

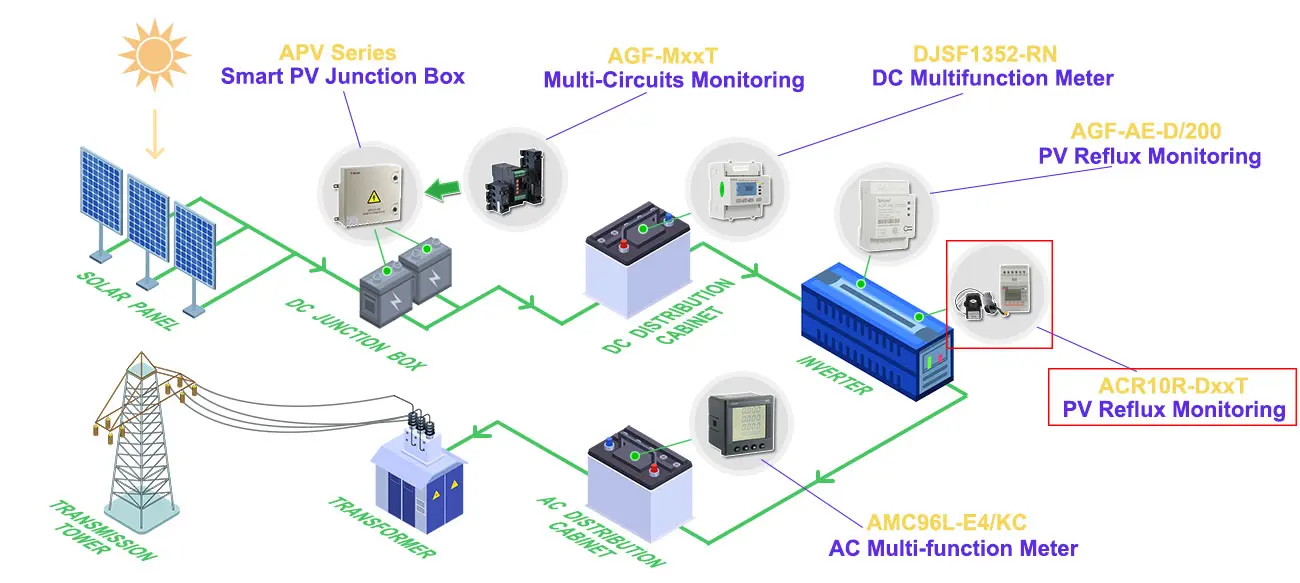

Der einphasige AC-Energiezähler der Serie ACR10R-DxxTE für die Hutschiene mit geteilten offenen Stromwandlerklemmen eignet sich zur Leistungsüberwachung netzgekoppelter Photovoltaik-Kraftwerke, zur Laststeuerung und anderen Anwendungen. Er ist speziell für Solarwechselrichter konzipiert und misst elektrische Parameter wie Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor usw. Er unterstützt Mehrtarif- und 4-Quadranten-Energiemessung, Oberschwingungsanalyse und Energieüberwachung. Fernmeldung und Fernsteuerung von Leistungsschaltern sind über digitale Eingänge und Relaisausgänge möglich.
Produktinfo
Technische Daten

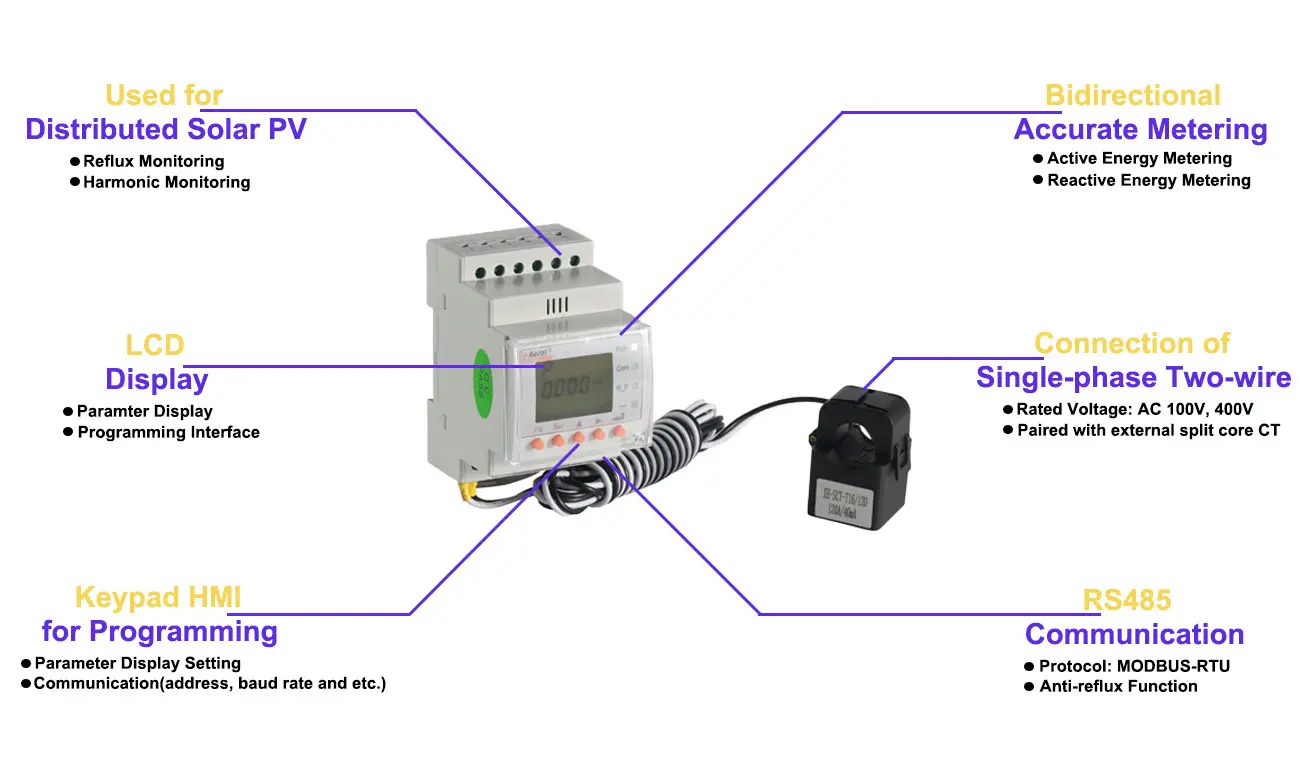

Funktionen
|

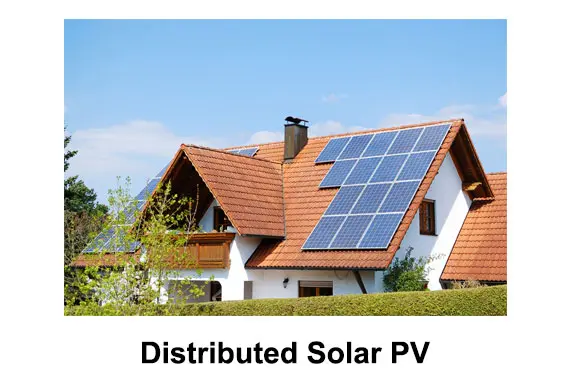

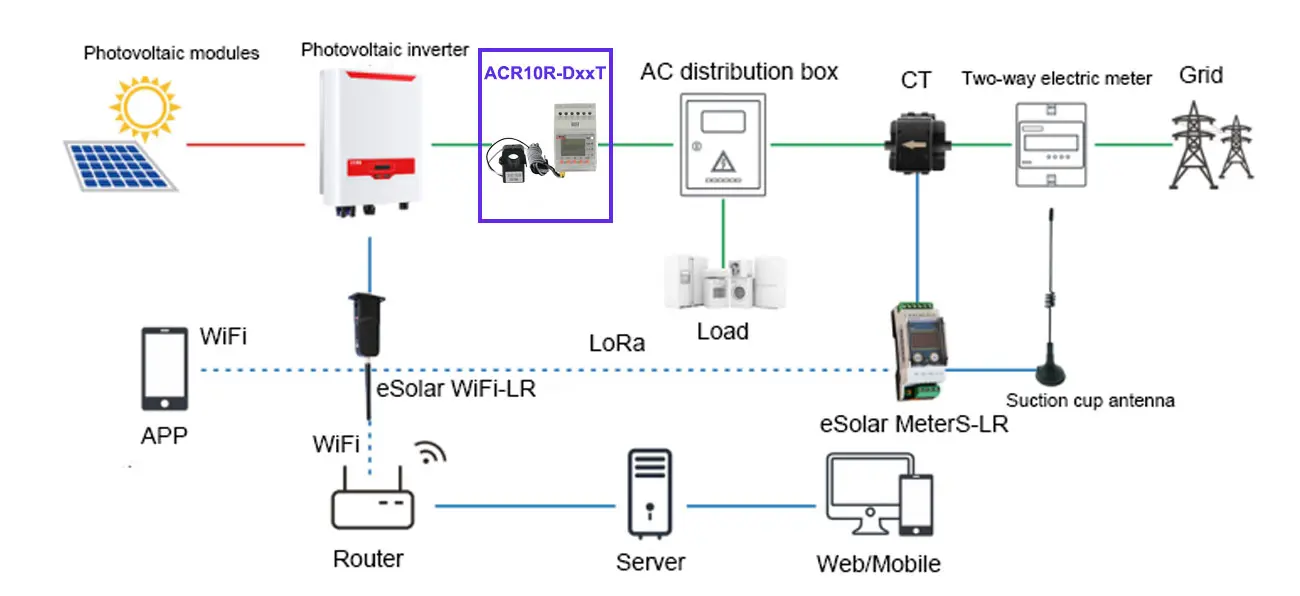

Einsatz in dezentraler Photovoltaik ● Rückflussüberwachung ● Oberschwingungsüberwachung |
 |
|

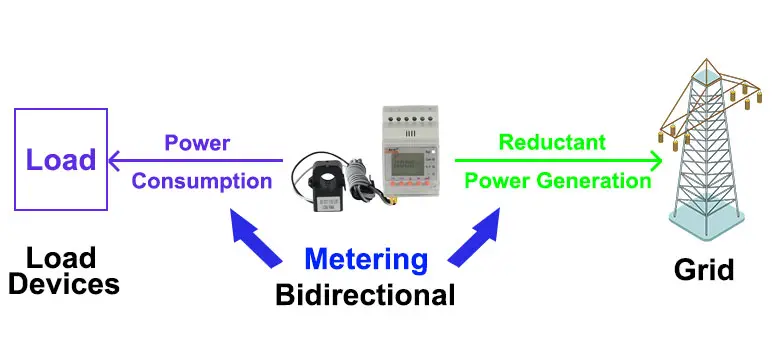

Bidirektionale Messung ● Wirkenergiemessung ● Blindenergiemessung |
 |
|

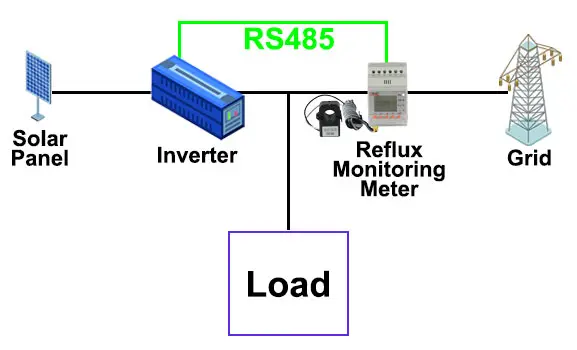

RS485-Kommunikation ● MODBUS-RTU-Protokoll ● Kommunizieren Sie mit dem Wechselrichter, um die Rückflussverhinderungsfunktion zu erreichen |
 |
|

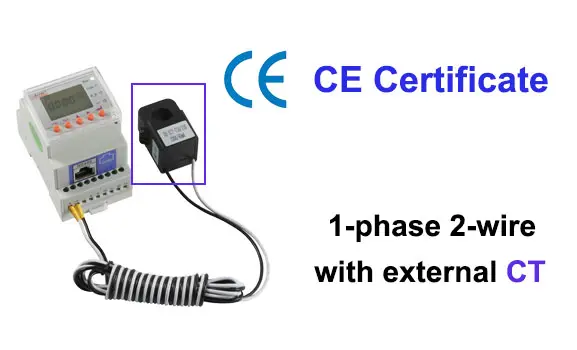

Einphasiger Zweileiteranschluss ● Gepaart mit externem, geteiltem Stromwandler ● Nennspannung: AC 100 V, 400 V |
 |
|

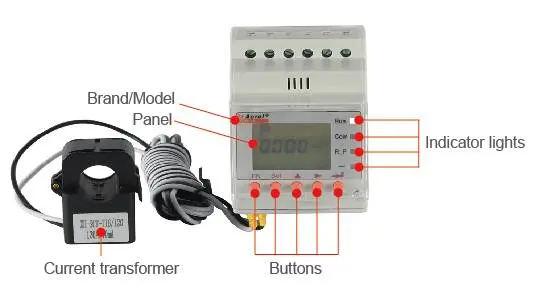

LCD-Anzeige ● Parameteranzeige ● Programmierschnittstelle |
 |
|

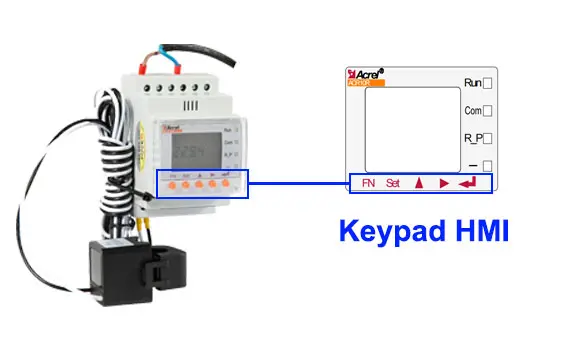

Bedienfelder und HMI zur Programmierung ● Parameteranzeige ● Kommunikation (Adresse, Baudrate usw.) |
 |
|
Technische Parameter |
Indikatoren |
||
|
Eingang |
Phasenlinie |
Einphasig |
|
|
Frequenz |
45～65Hz |
||
|
Stromspannung |
Nennspannung: AC 100 V, 400 V |
||
|
Überlastung: 1,2-fache Nennspannung (kontinuierlich); 2-fache Nennspannung für 1 Sekunde |
|||
|
Stromverbrauch: weniger als 0,2 VA |
|||
|
Strom |
Nennstrom: 10 A, 20 A, 40 A, 80 A, 120 A, 200 A usw. (Details siehe Produktspezifikationen) |
||
|
Überlastung: 1,2-facher Nennstrom (kontinuierlich); 10-facher Nennstrom für 1 Sekunde |
|||
|
Stromverbrauch: weniger als 0,2 VA |
|||
|
Ausgabe |
Kommunikation |
RS485-Schnittstelle, Modbus-RTU |
|
|
Anzeige |
LCD |
||
|
Messpräzision |
Spannung: 0,2 Stufen, Strom, Leistung Wirkenergie: 0,5 Stufen, 0,01 Hz Frequenz, Blindenergie: 1 Stufe |
||
|
Stromversorgung |
AC85～265V oder DC100～350V; Stromverbrauch ≤10VA |
||
|
Sicherheit |
Stehwechselspannung |
AC2 kV 1 min zwischen Stromversorgung // Stromeingang // Spannungseingang und Kommunikation AC2 kV 1 min zwischen jedem Kombinationspaar aus Stromversorgung, Stromeingang und Spannungseingang. |
|
|
Isolierwiderstand |
Eingangs-, Ausgangsanschluss zum Gehäuse >100MΩ |
||
|
Umfeld |
Betriebstemperatur: -10 °C bis +55 °C; Lagertemperatur: -20 °C bis +70 °C Relative Luftfeuchtigkeit: 5 % bis 95 %, nicht kondensierend; Höhe: ≤ 2500 m |
||

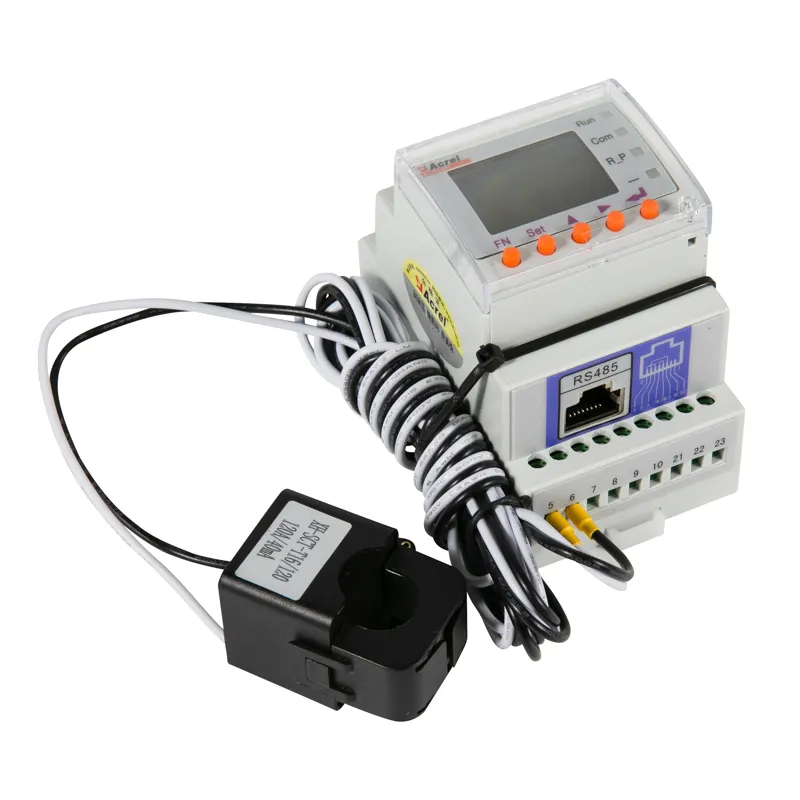

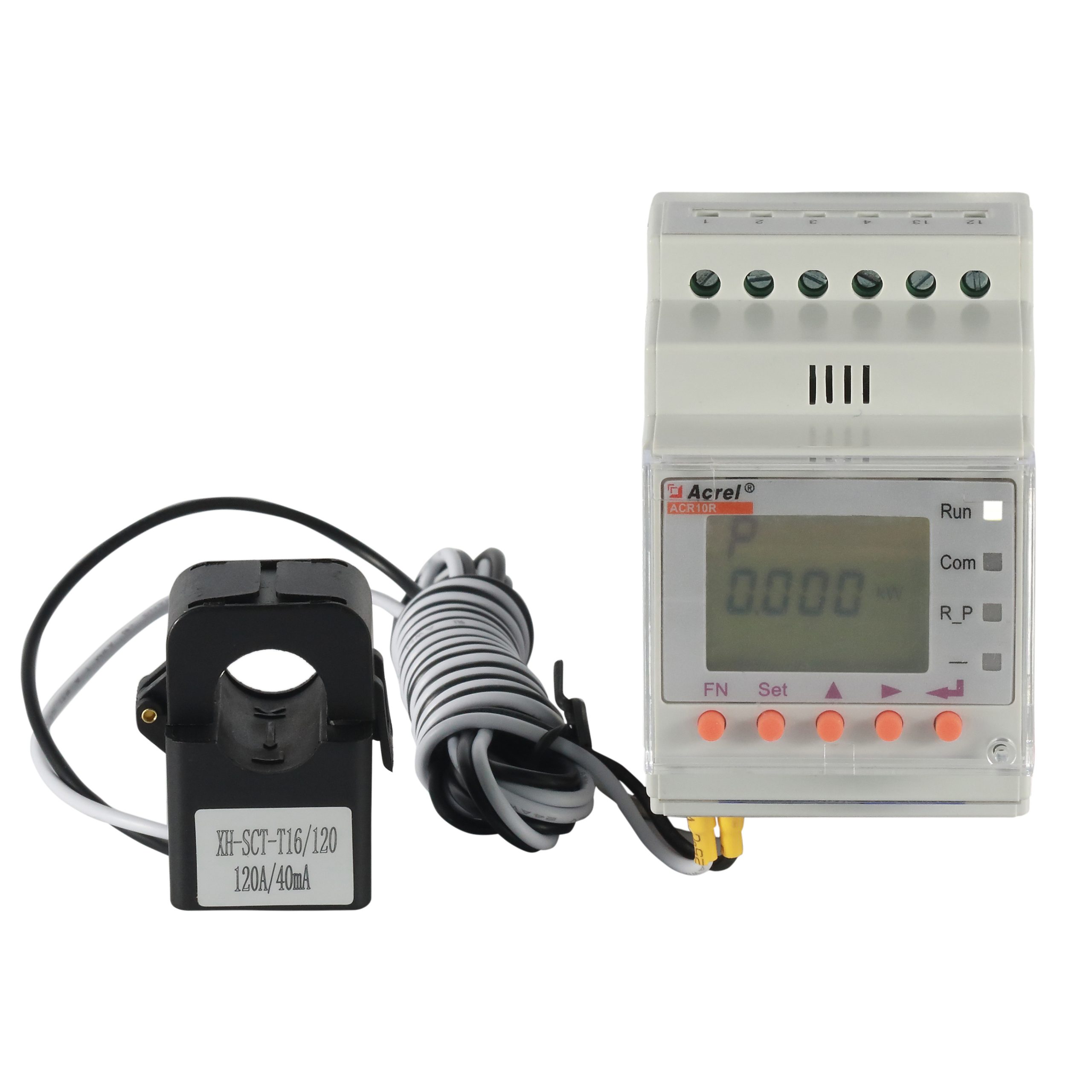

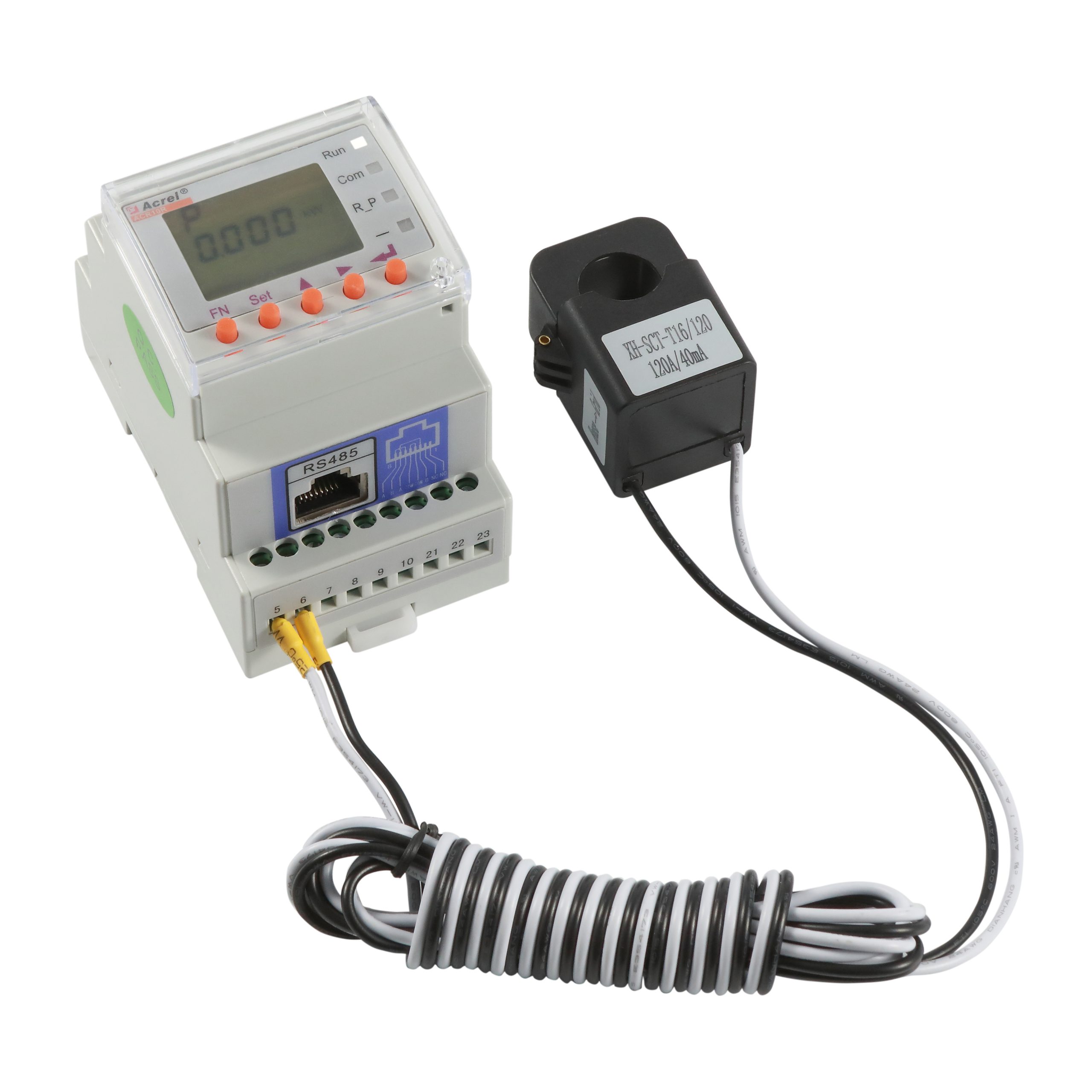

Produktanzeige
