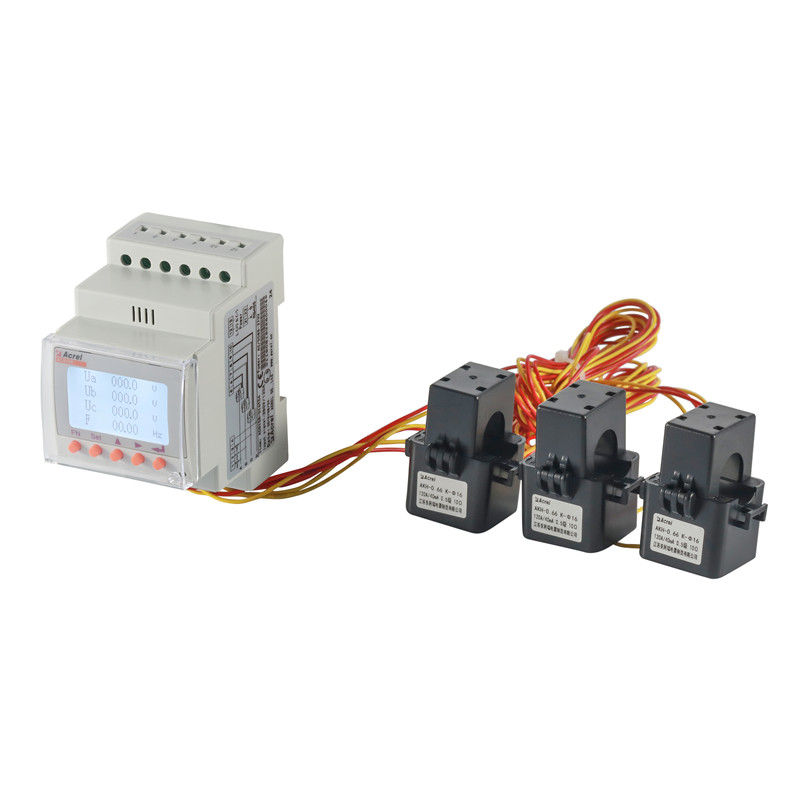

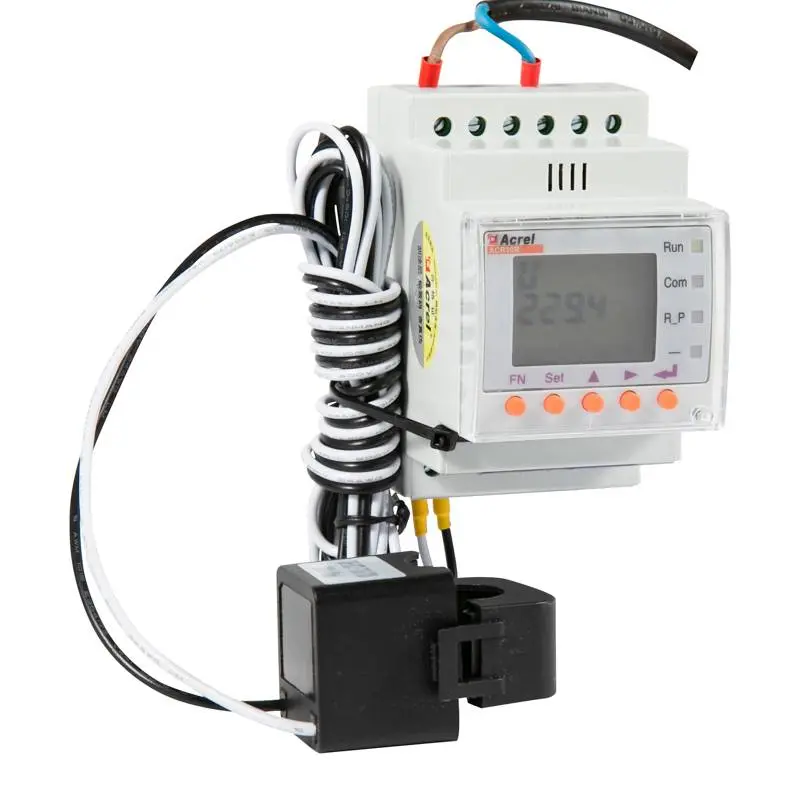

ACR10R-DxxTEx Bidirektionaler dreiphasiger Energiezähler zur Rückflussüberwachung

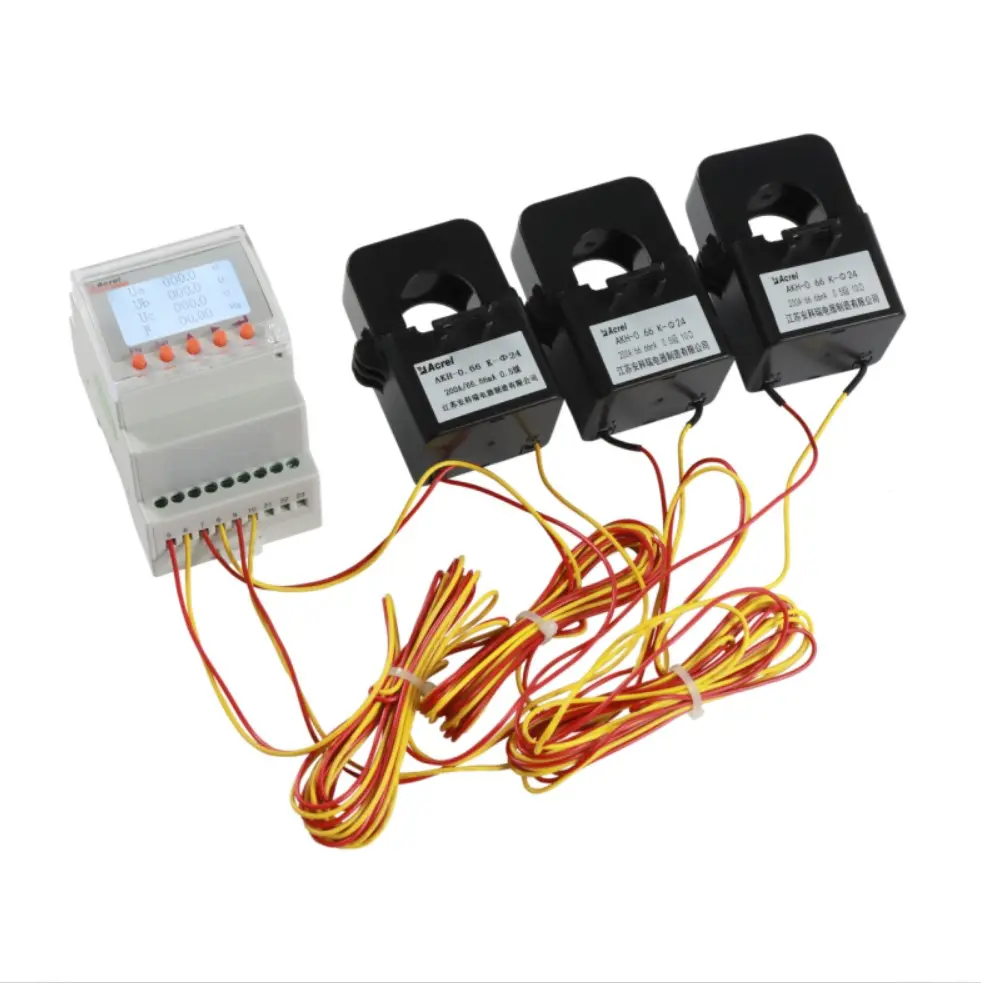

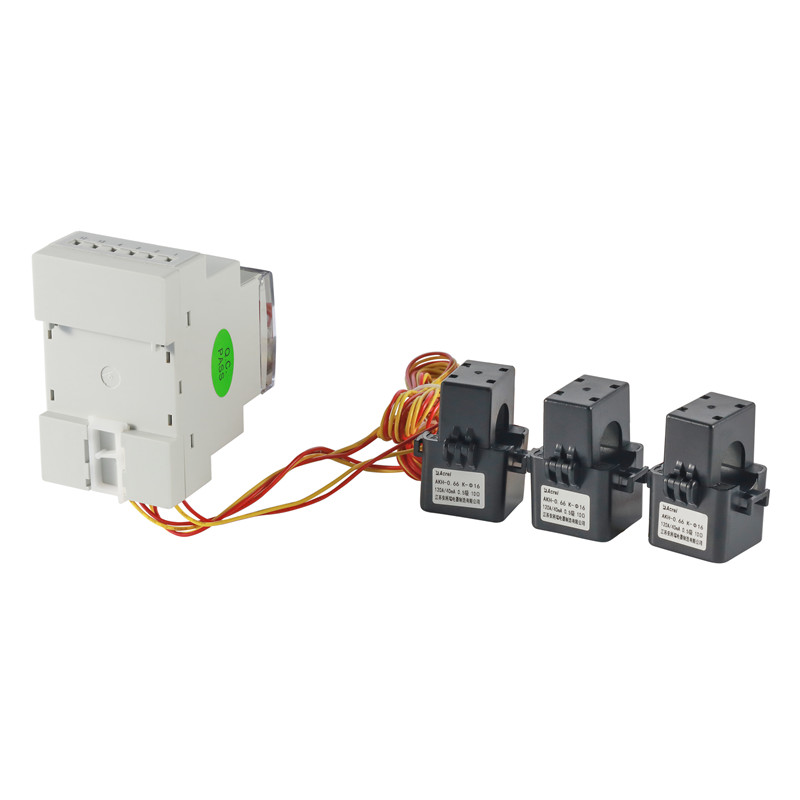

Der dreiphasige DIN-Schienen-Energiezähler ACR10R-DxxTE4 mit geteilten offenen Stromwandlerklemmen eignet sich zur Leistungsüberwachung netzgekoppelter Photovoltaik-Kraftwerke, zur Laststeuerung und anderen Anwendungen. Er ist einfach und kostengünstig zu installieren, ohne dass die Primärschiene entfernt werden muss. Er misst elektrische Parameter wie Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor usw. Er unterstützt Mehrtarif-Energiemessung, 4-Quadranten-Energiemessung, Oberschwingungsanalyse und Energieüberwachung. Fernmeldung und Fernsteuerung von Leistungsschaltern sind über digitale Eingänge und Relaisausgänge möglich.

Messung: Dreiphasige Wirkleistung, Blindleistung, Strom, Spannung usw.

Nennstrom: bis zu 300 A (mit Stromwandlern); bis zu 20.000 A (mit Rogowski-Spule)

Kommunikation: RS485 (MODBUS-RTU)

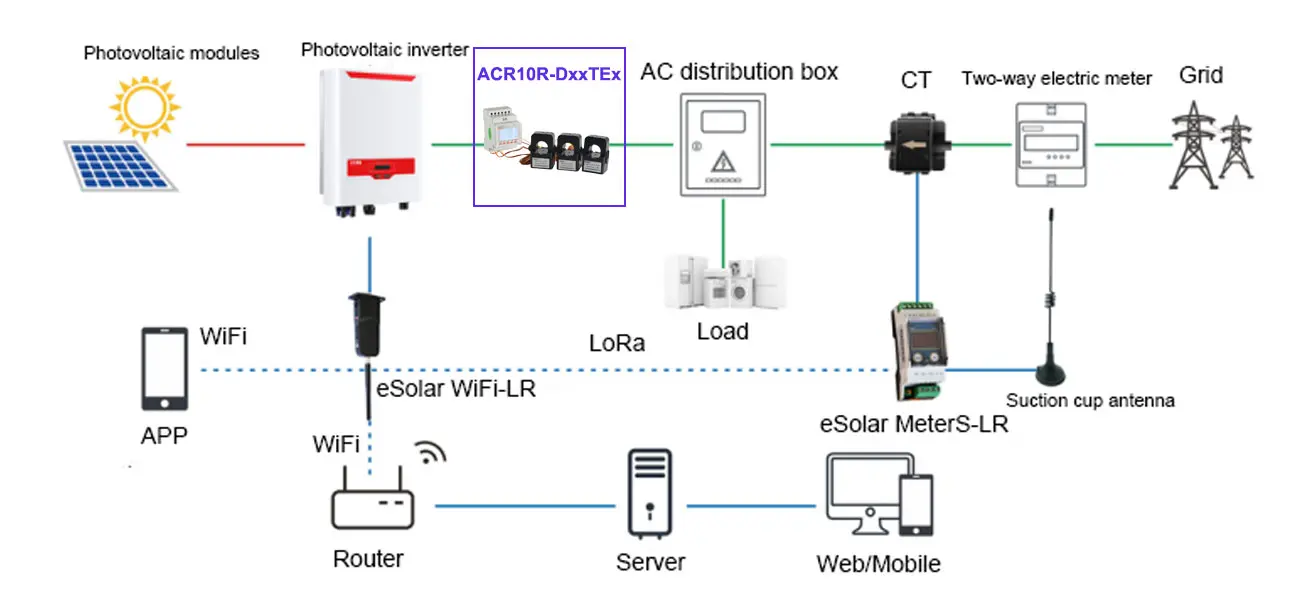

Anwendung: Einsatz in dezentralen Solaranlagen und Anti-Reflux-Wechselrichtern

Anzeige: LCD-Display

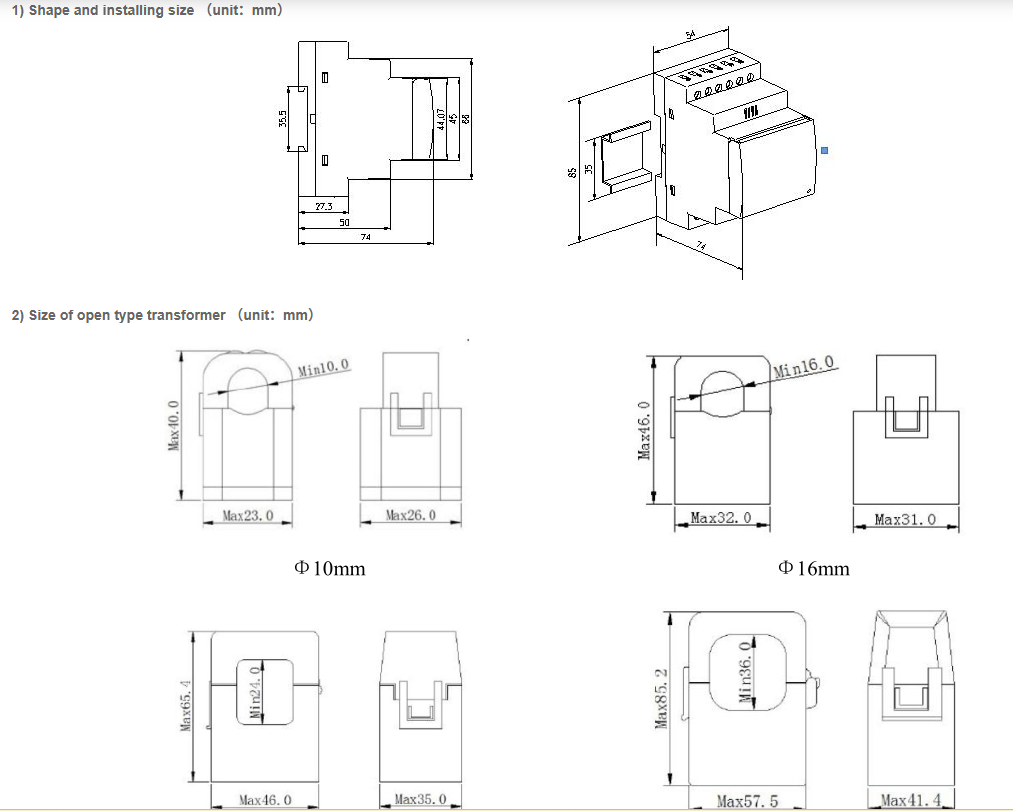

Abmessungen: 54 x 64 x 84 mm (L x B x H)

Montage: 35-mm-DIN-Schiene

Stromversorgung: 85–265 V AC oder 100–350 V DC

Standard und Zertifikat: CE

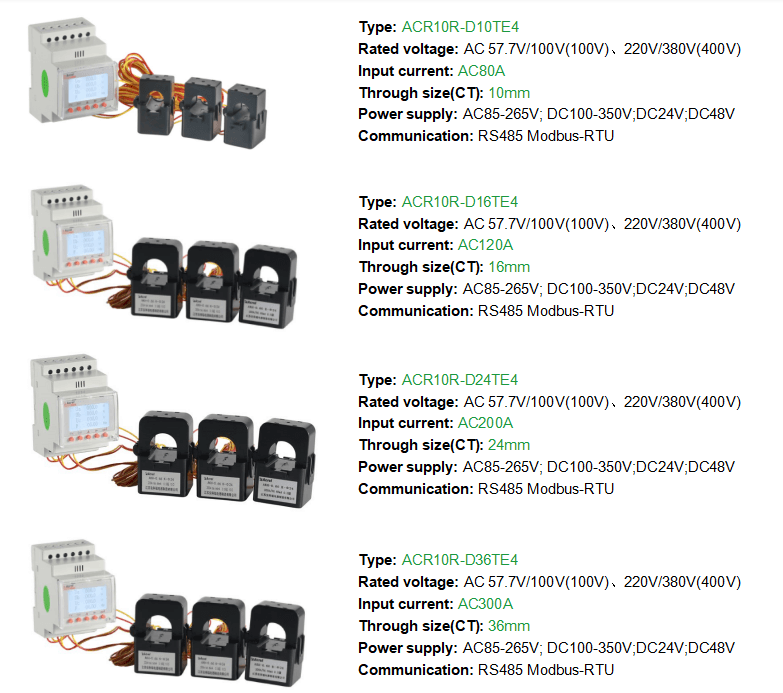

Technische Daten

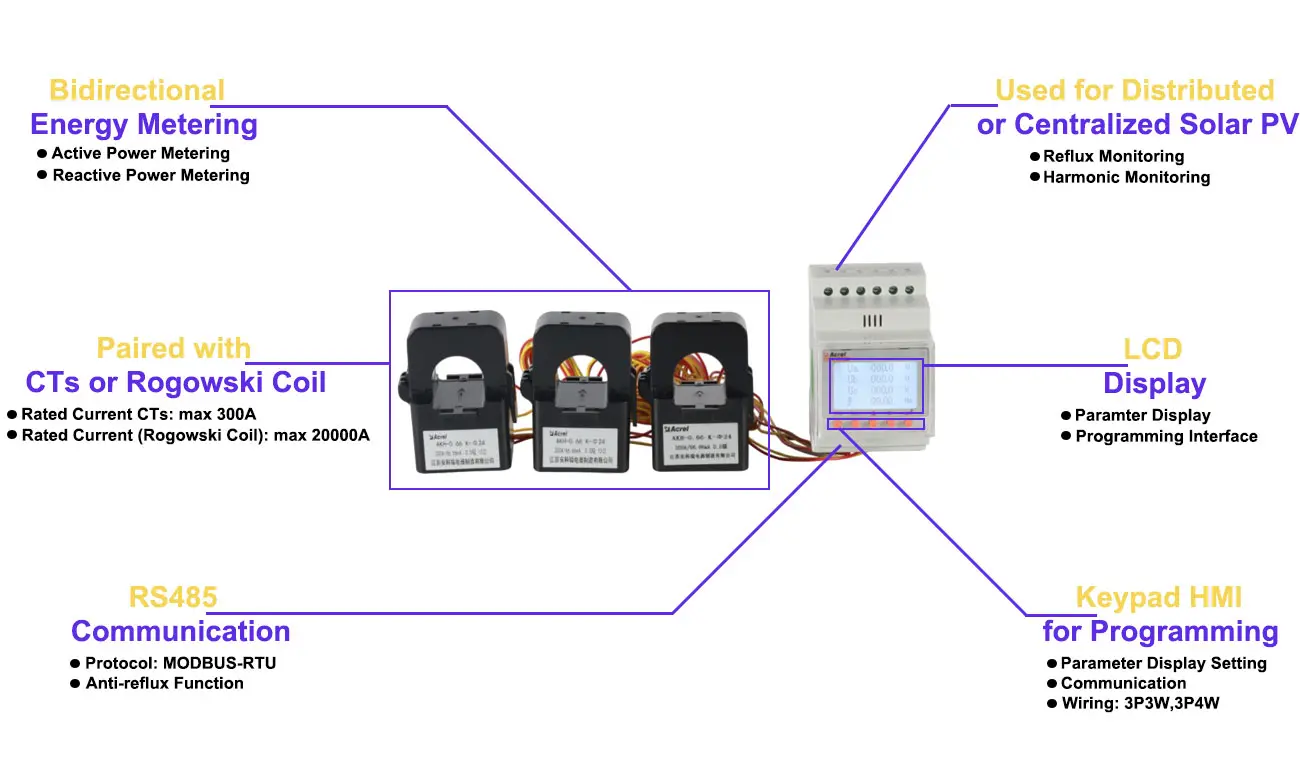

Funktionen

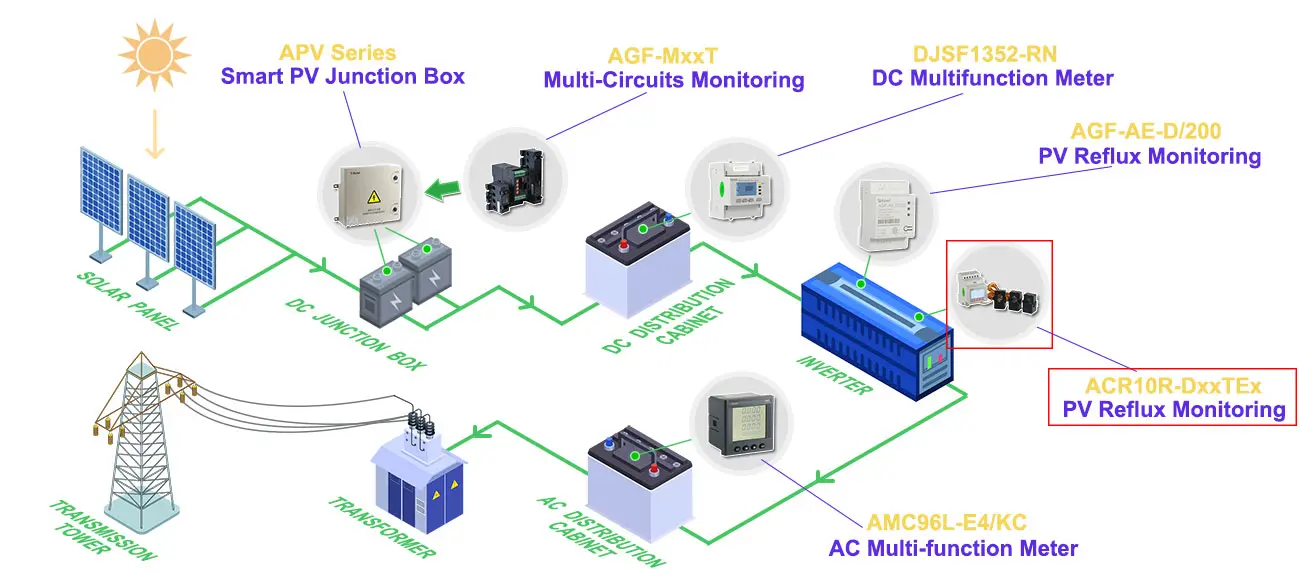

Einsatz in dezentraler und zentraler Photovoltaik ● Rogowski-Spulen für zentralisierte Photovoltaik ● Spaltstromwandler für dezentrale Photovoltaik ● Rückflussüberwachung ● Oberschwingungsüberwachung

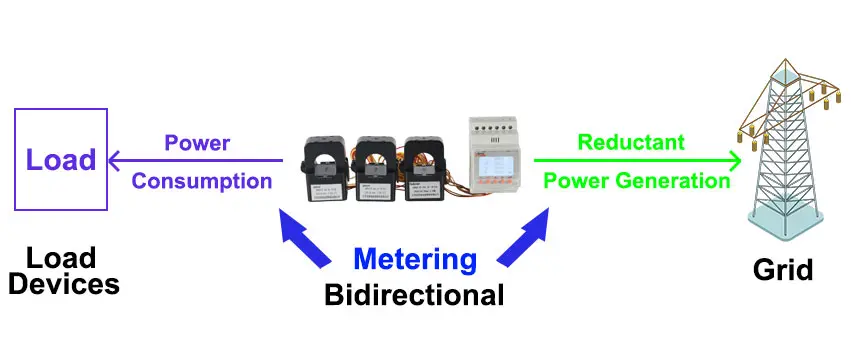

Bidirektionale Messung ● Wirkenergiemessung ● Blindenergiemessung

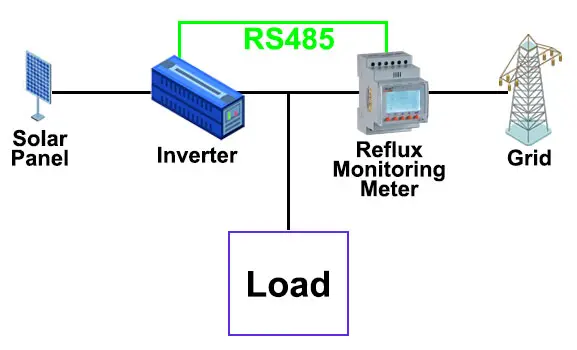

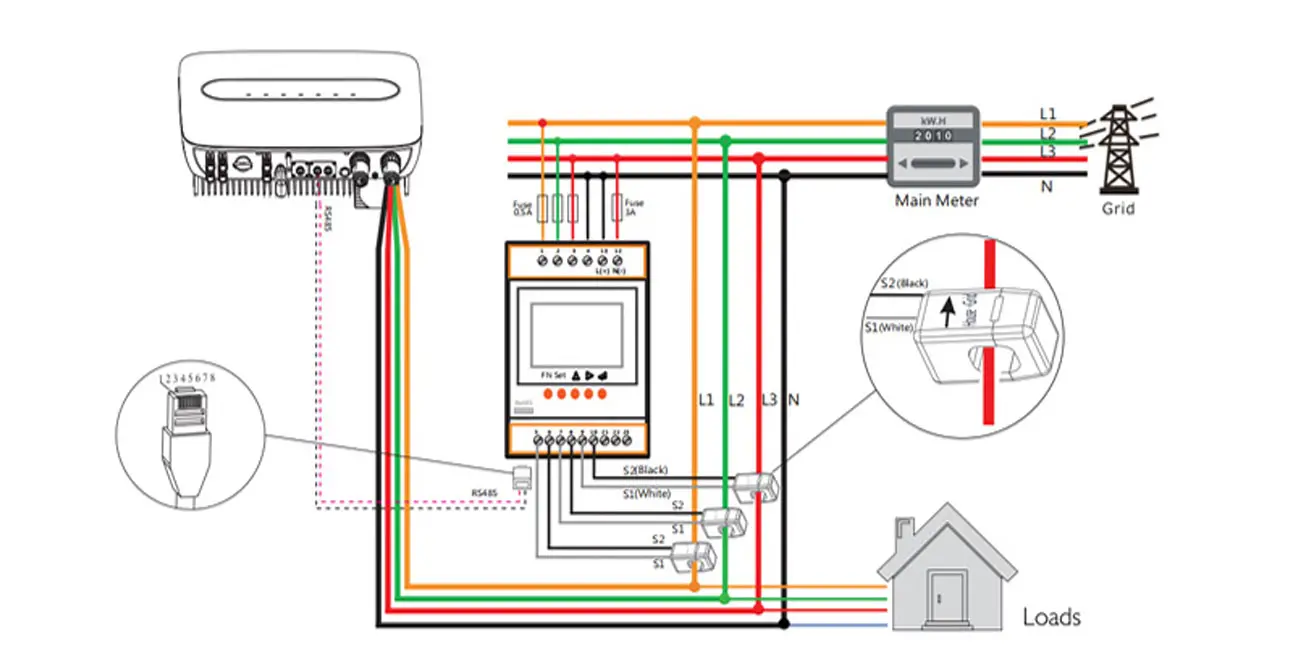

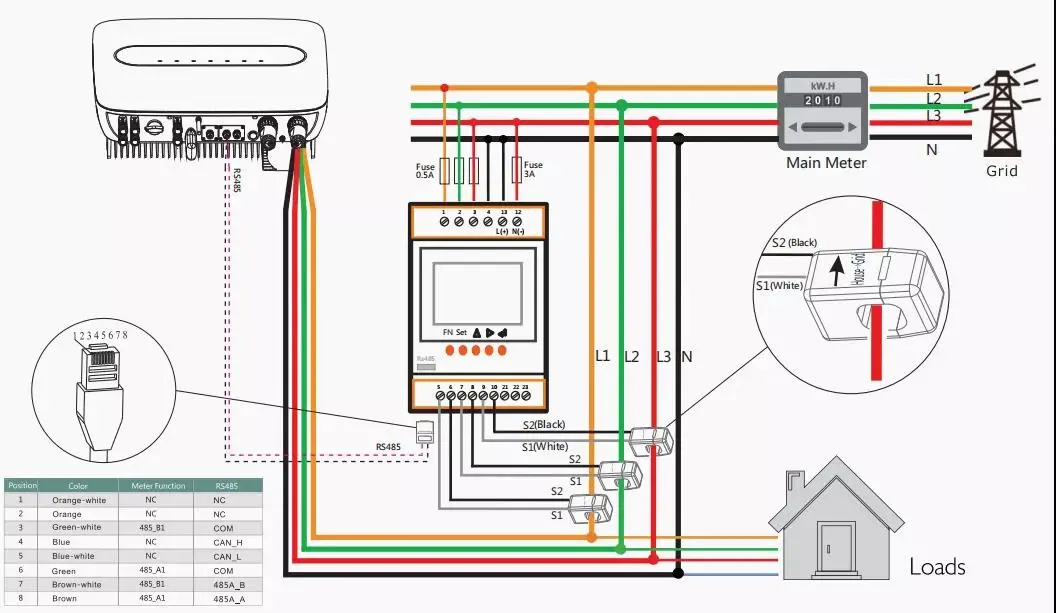

RS485-Kommunikation ● MODBUS-RTU-Protokoll ● Kommunizieren Sie mit dem Wechselrichter, um die Rückflussverhinderungsfunktion zu erreichen

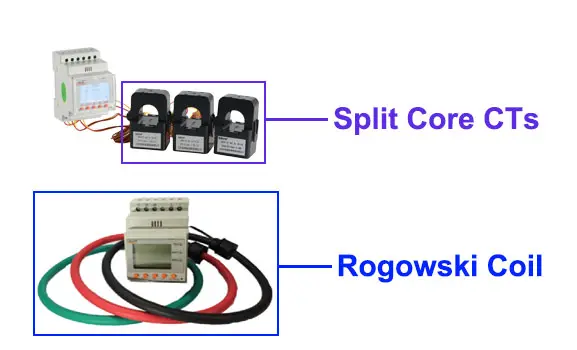

Gekoppelt mit externen Stromwandlern oder Rogowski-Spule ● Nennstrom der Stromwandler: bis zu 300 A ● Nennstrom der Rogowski-Spule: bis zu 20.000 A
LCD-Anzeige ● Parameteranzeige ● Programmierschnittstelle

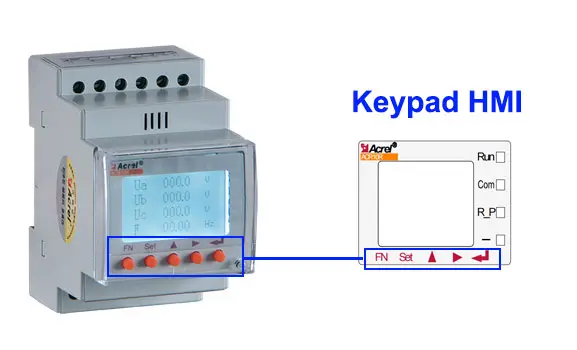

Bedienfeld-HMI zur Programmierung ● Parameteranzeige ● Kommunikation (Adresse, Baudrate usw.) ● Verdrahtung: 3P3W, 3P4W

Funktion/Modell		ACR10RH-DxxT(R)E4 ACR10RH-DxxT(R)E3
Anzeigemodus	LCD (Feld-LCD)	■
Messparameter	Strom/Spannung/Frequenz/Leistungsfaktor	■
	Wirkleistung/Blindleistung/Scheinleistung	■
	Vierquadrantenmessung der elektrischen Energie	■
	Maximale Nachfrage	□
	Messung elektrischer Energie mit mehreren Tarifen	□
Überwachung der Stromqualität	Gesamtharmonischer Inhalt	■
Überwachung der Stromqualität	Subharmonisch (2-31 mal)	■
Datenprotokollierung	Vorfallsaufzeichnung	□
Anzeigemodus	Alarm	□
Anzeigemodus	Eingebaute Uhr	□
Kommunikation	RS485-Schnittstelle	■
Optionale Funktion (wählen Sie eine aus)	J(2DO)	A1+ (B1 oder C1) (4DI+2DO oder 4DI+EP)*
	K(4DI)
	Impuls (2 Kanäle)

Hinweis:
1. „■“ ist die Standardzuweisungsfunktion, „□“ die Zuordnungsfunktion. Das obige Gerät verwendet standardmäßig eine 1-Kanal-RS485-Kommunikation.
2. Der Anschlussmodus entspricht A1/B1/C1 usw. in der Auswahlfunktion.
3. Impulsausgang und Relaisausgang können nicht gleichzeitig ausgewählt werden.
4. Bei Auswahl der Ereignisprotokollierungsfunktion müssen Sie den DI- oder DO-Anschluss konfigurieren.

Technische Parameter			Indikatoren
Eingang	Phasenlinie		3-Phasen 3-Leiter, 3-Phasen 4-Leiter
	Frequenz		45～65Hz
	Stromspannung		Nennleistung: AC 57,7 V/100 V (100 V), 220 V/380 V (400 V)
			Überlast: 1,2-fache Leistung (kontinuierlich); 2-fache Leistung/1 Sekunde
			Verbrauch: <0,2 VA
	Strom		Nennleistung: 80 A, 120 A, 200 A usw. (siehe spezifische Produktspezifikationen, spezielle Parameter können angepasst werden)
			Überlast: 1,2-fache Leistung (kontinuierlich); 10-fache Leistung/1 Sekunde
			Verbrauch: < 0,2 VA
Ausgabe	Elektrische Energie		Ausgabemodus: Open-Collector-Optokoppler-Impuls, Zweiwege-Ausgang
			Dreiphasig	Impulskonstante: 4000, 8000 Imp/kWh
	Kommunikation		RS485-Schnittstelle, Modbus-RTU-Protokoll
	Anzeigemodus		LCD
Funktion	Umschalten	Eingang	Vierwege-Trockenkontakteingang
		Ausgabe	Ausgabemodus: Zweiwege-Relais-NO-Kontaktausgang
			Kontaktkapazität: AC 250 V/3 A, DC 30 V/3 A
Messgenauigkeit			Frequenz 0,05 Hz, Blindenergie 1 Klasse, andere 0,5 Klasse
Stromversorgung			AC85–265 V oder DC100–350 V; DC24 V (±10 %); DC48 V (±10 %) Verbrauch ≤ 10 VA
Sicherheit	Stehwechselspannung		Die Netzfrequenz-Stehspannung zwischen Hilfsstrom und Schaltlautstärkeausgang und Stromeingang und Spannungseingang und Kommunikations- und Impulsausgang und Schaltlautstärkeeingangsanschluss beträgt AC 2 kV 1 Min.; Die Netzfrequenz-Stehspannung zwischen Hilfsstrom und Schaltlautstärkeausgang und Stromeingangsspannungseingangsanschluss beträgt AC 2 kV/1 Min.; Die Netzfrequenz-Stehspannung zwischen Kommunikations- und Impulsausgang und Schaltlautstärkeeingangsanschluss beträgt AC 1 kV/1 Min.;
	Isolationswiderstand		Eingang,Ausgangsanschluss zum Gehäuse>100MΩ
Umfeld			Betriebstemperatur: -10 °C bis +55 °C; Lagertemperatur: -20 °C bis +70 °C; Relative Luftfeuchtigkeit: 5 % bis 95 % (keine Kondensation); Höhe: ≤ 2500 m
