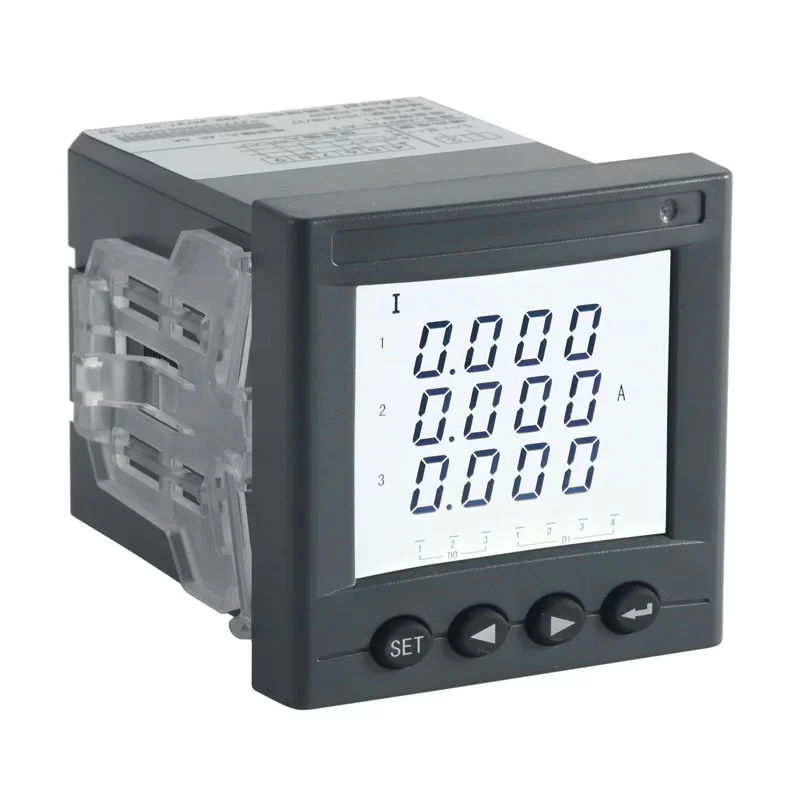

AMC72L-AI3 Dreiphasiges programmierbares AC-Amperemeter

AMC72L-AI3 kann das Stromsignal im Dreiphasenstromnetz in Echtzeit messen. Das Gerät kann eine RS-485-Kommunikationsschnittstelle haben und das Modbus-RTU-Protokoll verwenden. Es kann einen analogen Ausgang, einen Relaisalarmausgang und einen Schaltereingang/-ausgang haben. Je nach Bedarf können Parameter wie Übersetzungsverhältnis, Alarm und Kommunikation über die Tasten auf der Instrumententafel eingestellt und gesteuert werden.

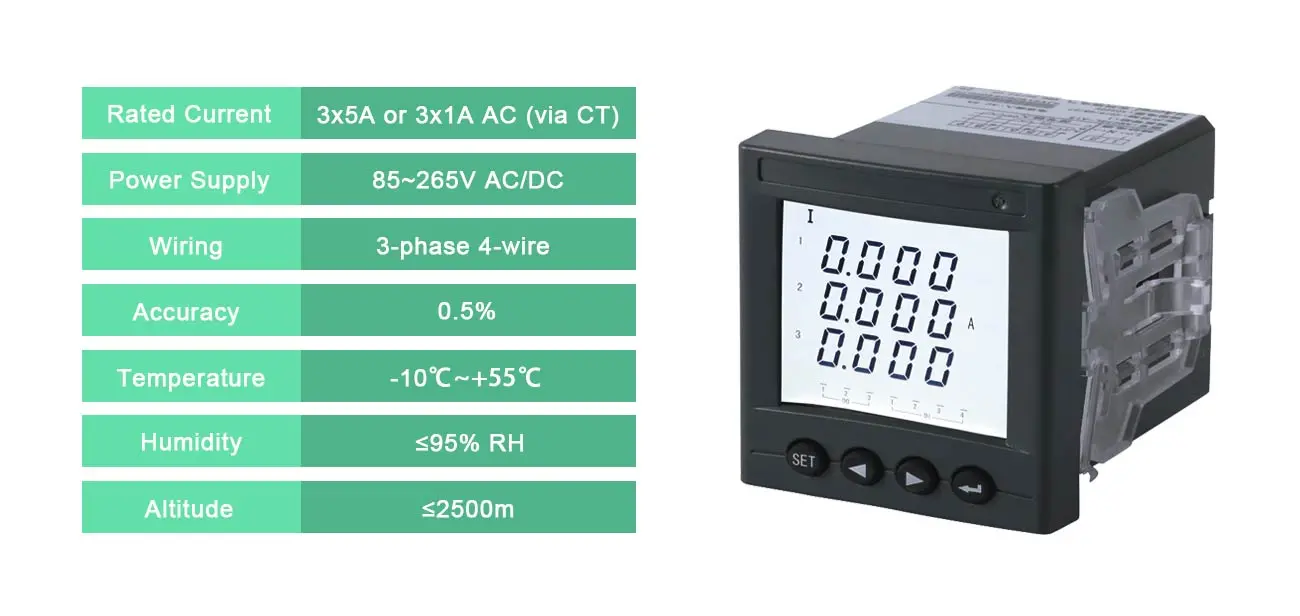

Dreiphasiges Strommessgerät

LCD-Anzeige

RS485- und Modbus-RTU-Protokolle

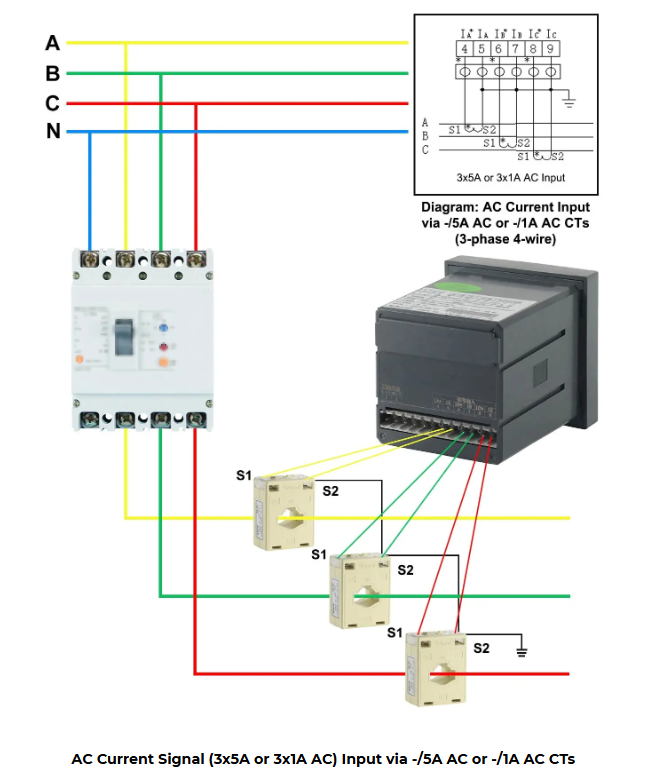

Eingang AC 3*1A oder 3*5A (über CTs)

Genauigkeit: 0,5

Standard und Zertifikat: CE

Produktinfo

Dreiphasiger AC-Amperemeter
Kommunikation:	RS485(Modbus-RTU)
Anzeige:	LCD-Anzeige, eingestellte Multiplikatorleistung
Nennstrom:	AC 31A, 35A (über CTs)
Messgenauigkeit:	Wirkenergie: Klasse 0,5
Installation:	Panel montiert

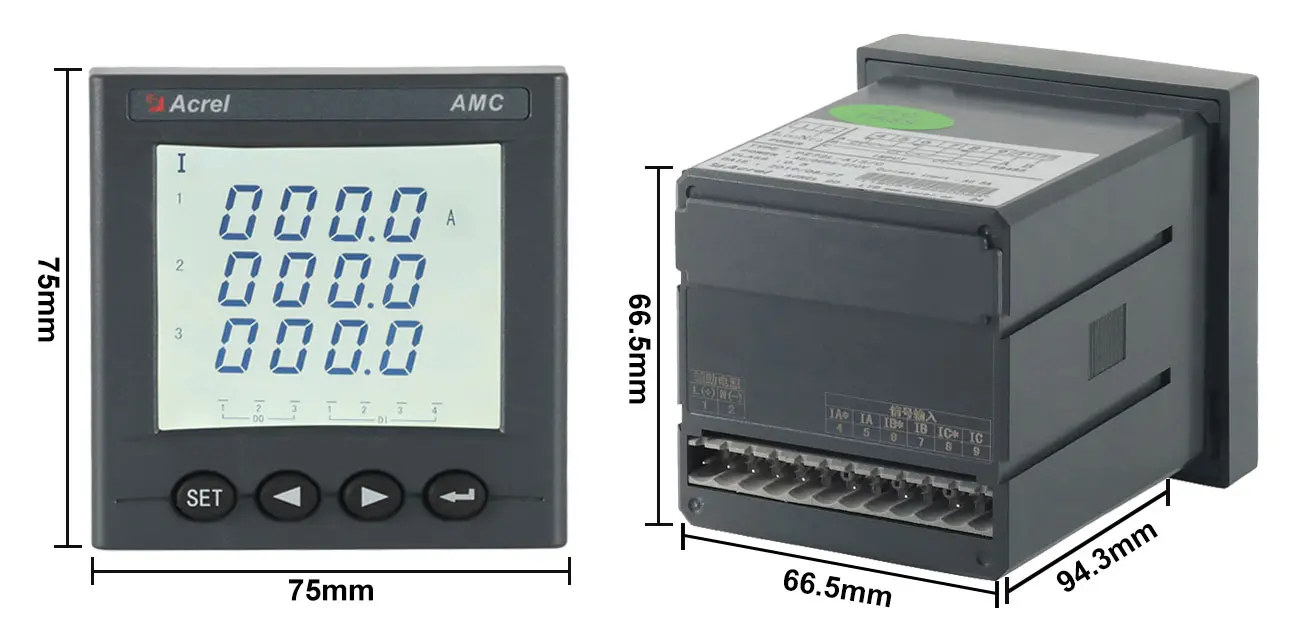

Abmessung (L&H):	Panelgröße (L×B): 7575mm Ausschnitt(L×B): 6767mm Tiefe (H): 94.3mm
Verbrauch:	Stromverbrauch: < 0.5VA; Leistungsaufnahme: ≤5VA
Hilfsstromversorgung:	AC/DC 85-265V
Alarmausgang (Optional):	DC 30V/3A; AC 250V/3A
Analogausgang (Optional):	DC 4~20mA
DI/DO-Funktion (Optional):	2-Kanal-DI und 2-Kanal-DO
Betriebstemperatur:	-10℃～+55℃
Lagertemperatur:	-25°C ~+70°C

Technische Daten

Typ	Grundfunktion	Form	Optionale Funktion
AMC48-AI AMC48-AV	Strom-, Spannungsmessung; LED-Anzeige	48 Quadrat	RS485-Kommunikation (/C ) Analogausgang (/M )
AMC48-AI3 AMC48-AV3	Strom-, Spannungsmessung; LED-Anzeige		Keiner
AMC48L-AI AMC48L-AV	Strom-, Spannungsmessung; LCD-Anzeige		1.RS485-Kommunikation (/C ) 2.Analogausgang (/M )
AMC48L-AI3 AMC48L-AV3	Strom-, Spannungsmessung; LCD-Anzeige		Keiner
AMC72-AI AMC72-AV AMC72-AI3 AMC72-AV3	Strom-, Spannungsmessung; LED-Anzeige	72 Quadrat	1.RS485-Kommunikation (/C ) 2.Analogausgang (/M ) 3.Alarmausgang (/J) 4.Analogausgang + RS485-Kommunikation (/MC ) 5.RS485-Kommunikation + Schaltausgang: 2DI2DO (/KC ) 6.Alarmausgang + Analogausgang +RS485-Kommunikation (/JMC )
AMC72-DI AMC72-DV	DC Strom-, Spannungsmessung; LED-Anzeige
AMC72L-AI AMC72L-AV AMC72L-AI3 AMC72L-AV3	Strom-, Spannungsmessung; LCD-Anzeige
AMC72L-DI AMC72L-DV	DC Strom-, Spannungsmessung; LCD-Anzeige
AMC96-AI AMC96-AV AMC96-AI3 AMC96-AV3	Strom-, Spannungsmessung; LED-Anzeige	96 Quadrat	1.RS485-Kommunikation (/C ) 2.Analogausgang (/M oder /3M ) 3.Alarmausgang (/J) 4.Analogausgang + RS485-Kommunikation (/ MC oder /M3C ) 5.RS485-Kommunikation + Umschaltung 4DI2DO (/KC ) 6.Alarmausgang + Analogausgang +RS485-Kommunikation (/JMC )
AMC96L-AI AMC96L-AV AMC96L-AI3 AMC96L-AV3	Strom-, Spannungsmessung; LCD-Anzeige	96 Quadrat
Hinweis: 1. AI/AV bedeutet einphasiger Strom/Spannung, AI3/AV3 bedeutet dreiphasiger Strom/Spannung; 2. /J bedeutet 1-Kanal-Relaisausgang (Multiplexing mit Schaltausgang des zweiten Kanals)

Technische Daten		Wert
Eingang	Nennwert	Wechselspannung: Einphasig AC 100V,400V
		Dreiphasen-AC 100V, 400V, 660V (UL-L, nur 72/ 96)
		Wechselstrom:AC1A,5A;
	Überlast	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert /1 Sekunde
		Stromstärke: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert /1 Sekunde
	Frequenz	45Hz～65Hz
	Stromverbrauch	Die Leistungsaufnahme jedes Spannungs- und Stromeingangskreises beträgt weniger als 0,5VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LED oder LCD
	Kommunikation	RS485, Modbus-RTU-Protokoll;(1 Startbit, 8 Datenbits, 1 Stoppbit, keine Parität)
		Baudrate 2400/4800/9600/19200 bps etc.
	Alarm	1 Kanal passives Relais, Kontaktkapazität 3A/30VDC, 3A/250VAC, verwendet für Hoch-, Niedrig-, Ungleichgewichtsalarm usw.
	Analog	DC4~20mA, (Last <500Ω)
		(Hinweis: Abgeschirmtes Kabel wird speziell für die oben genannten Signaleingänge und -ausgänge ausgewählt)
	Schalten	Eingang: 4-Kanal- oder 2-Kanal-Trockenkontakteingang, eingebaute Spannungsversorgung
		Ausgang: 2-Kanal-Schaltausgang, NO-Relaiskontakt, Kapazität: 3A/30VDC, 3A/250VAC
Hilfsstromversorgung		AC/DC 85-265V
Stromverbrauch		<5VA
Isolationswiderstand		≥ 100MΩ
Netzfrequenz-Stehspannung		Zwischen dem Klemmensatz der Stromversorgung und dem Signaleingang, dem Klemmensatz des Ausgangs 2kV/1min (RMS)
		Zwischen dem Gehäuse und allen Anschlusssätzen (außer den Anschlusssätzen mit einer Referenzspannung von weniger als 40V) AC 4kV
Umgebung	Temperatur	Betrieb: -10℃～+55℃Lagerung: -25°C ~+70°C
	Luftfeuchtigkeit	≤95%RH, keine Kondensation, ohne korrosives Gas
	Höhenlage	≤ 2500m
