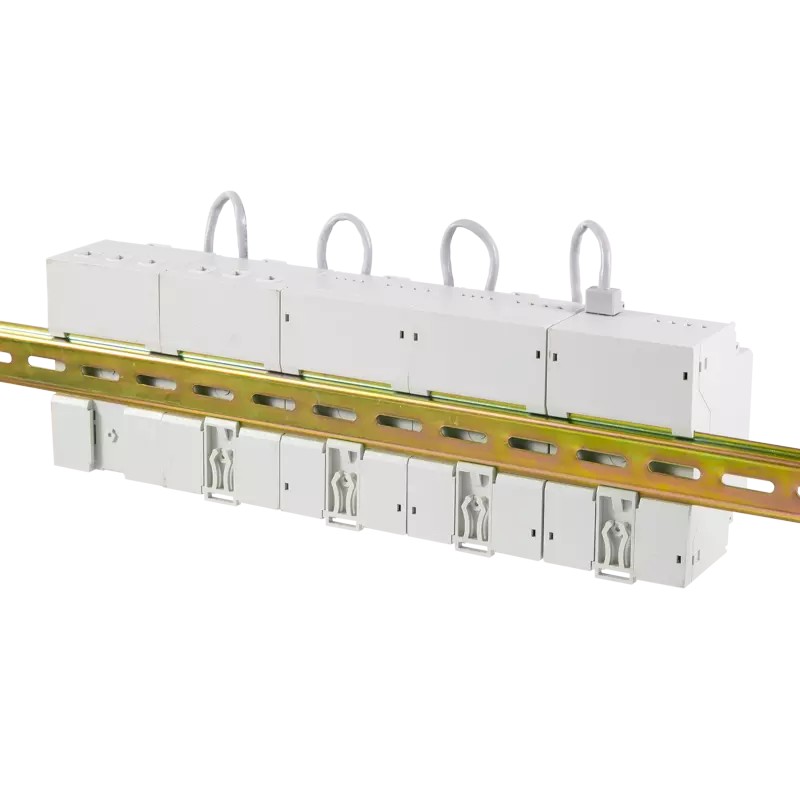

ADF400L Mehrkreis-Energiezähler
Der Mehrkreis-Energiezähler ADF400L kann Direktzugriffsmessungen von 12 dreiphasigen Kanälen oder 36 einphasigen Kanälen oder gemischte Messungen von 12 dreiphasigen Kanälen mit Transformatorzugriffsmessung, Direktzugriff und Transformatorzugriff durch Modulkombination realisieren. Aufgrund seiner hohen Genauigkeit, der zentralen Installation, der zentralen Verwaltung und der hohen Installationsflexibilität kommen ihm Störungen und andere Vorteile zugute, die er für Gemeinden, Schulen und Unternehmen bietet. Mittlerweile steht optional die Prepaid-Funktion zur Auswahl.
Produktinfo
Technische Daten
Merkmale
|

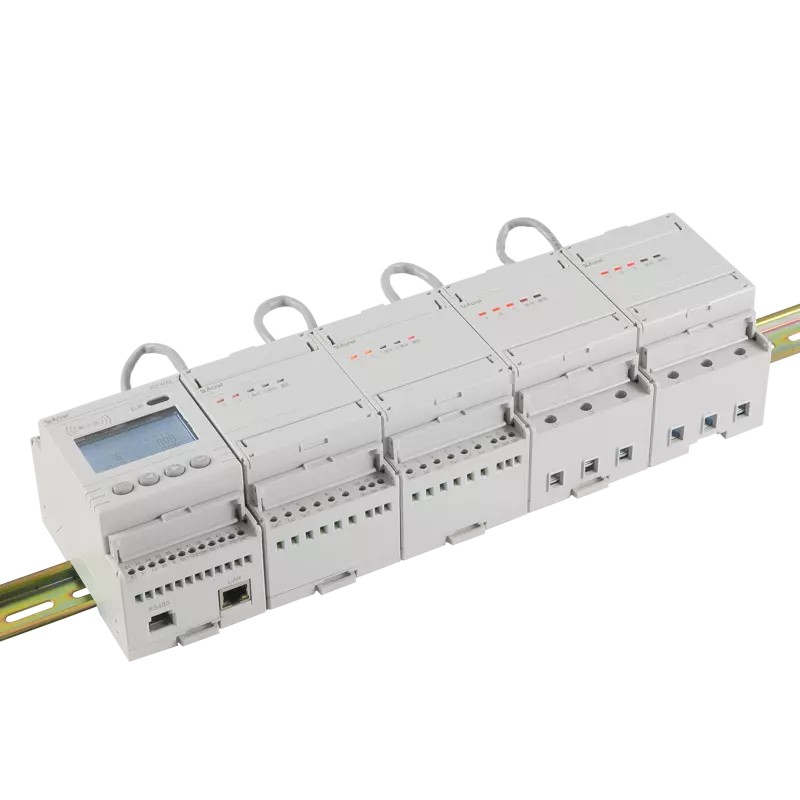

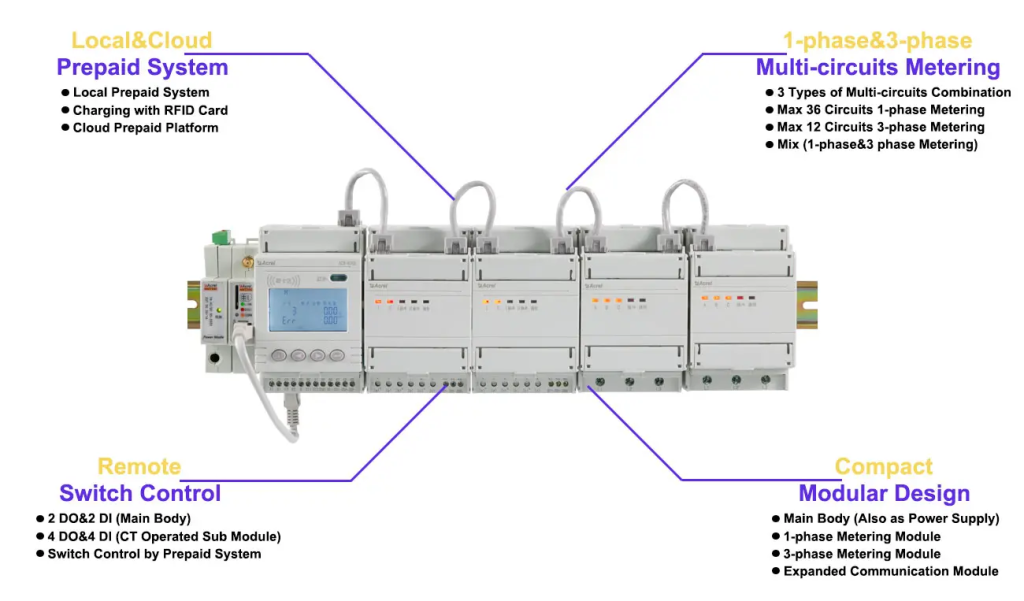

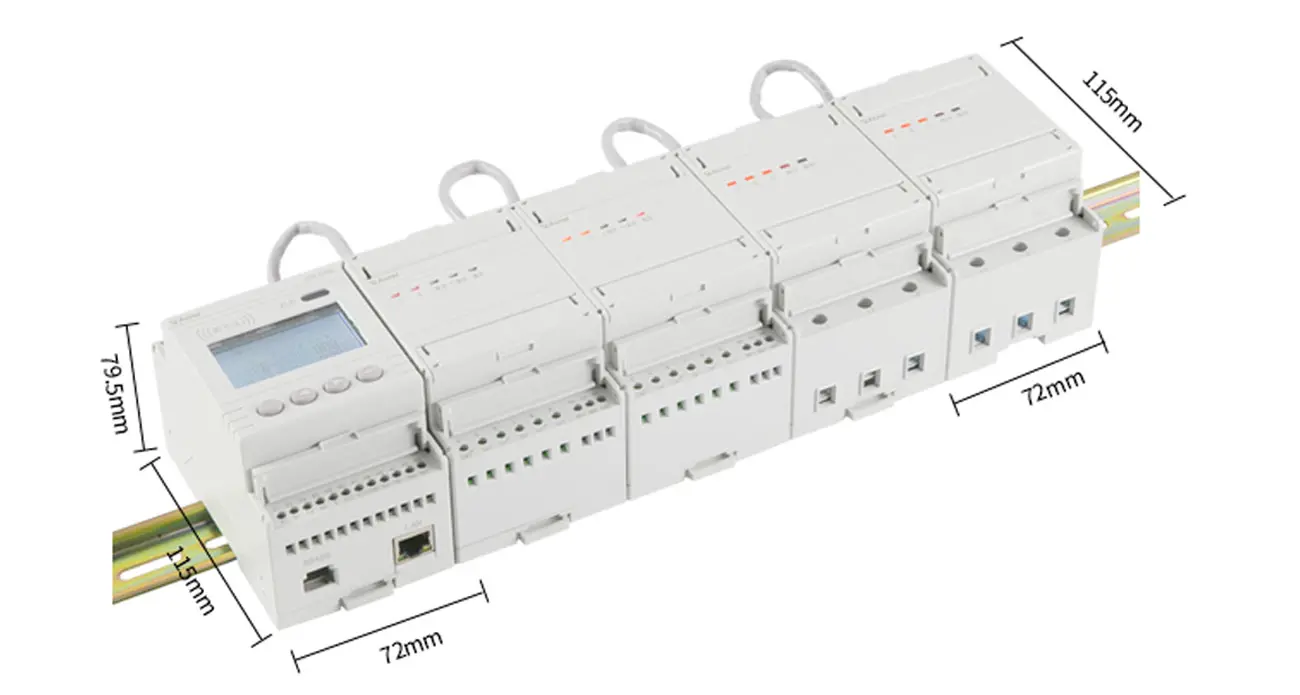

Kompaktes modulares Design ● Hauptgerät (LCD-Display und Bedienfeld) ● 1-Phasen-Messmodul ● 3-Phasen-Messmodul ● Erweitertes Kommunikationsmodul |
 |
|

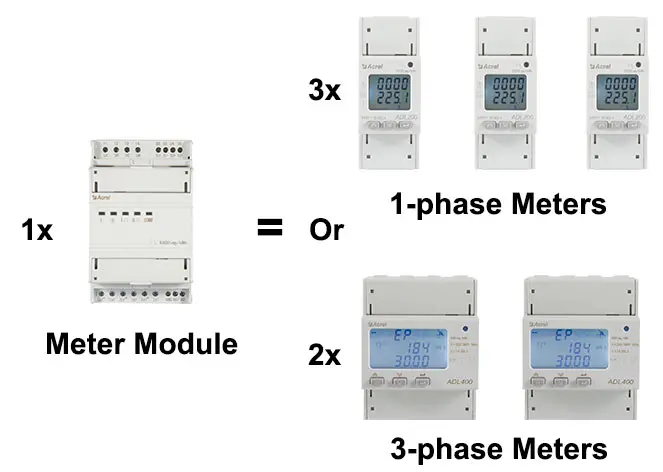

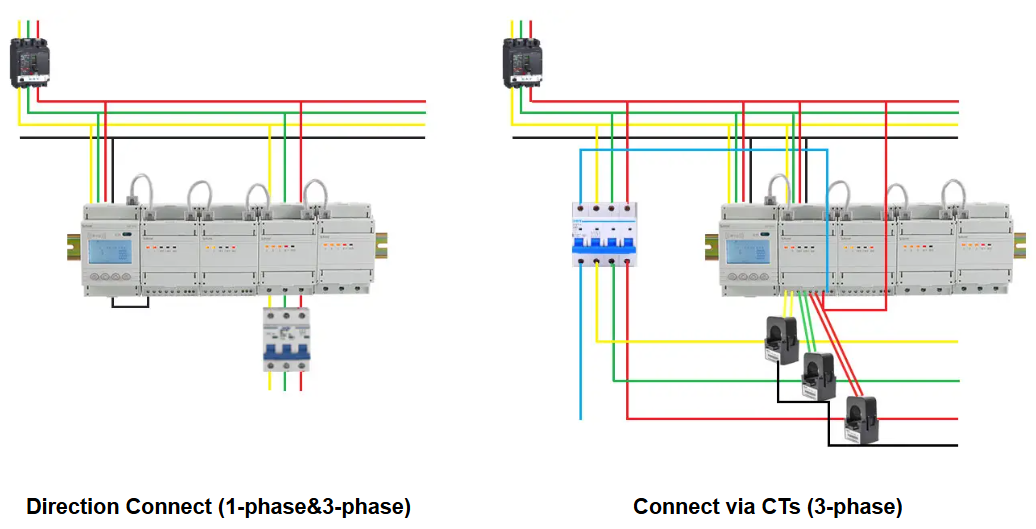

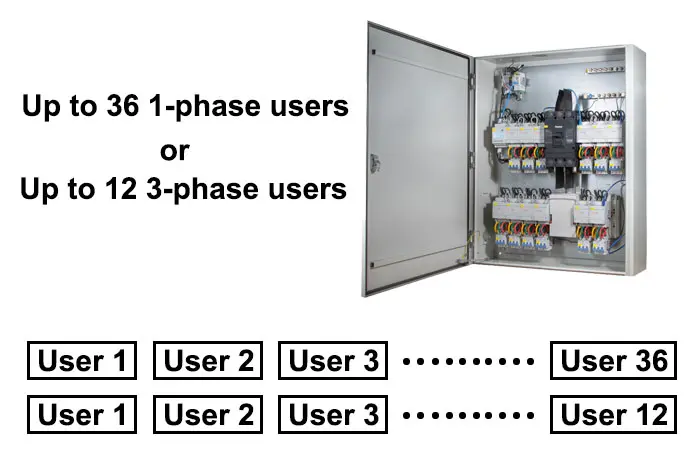

Mehrkreismessung für 1- und 3-phasige Stromkreise ● Drei Arten der Mehrkreiskombination ● Max. 36 Stromkreise (1-phasige Messung) ● Max. 12 Stromkreise (3-phasige Messung) ● Gemischte Messung (1- und 3-phasige Stromkreise) |
 |
|

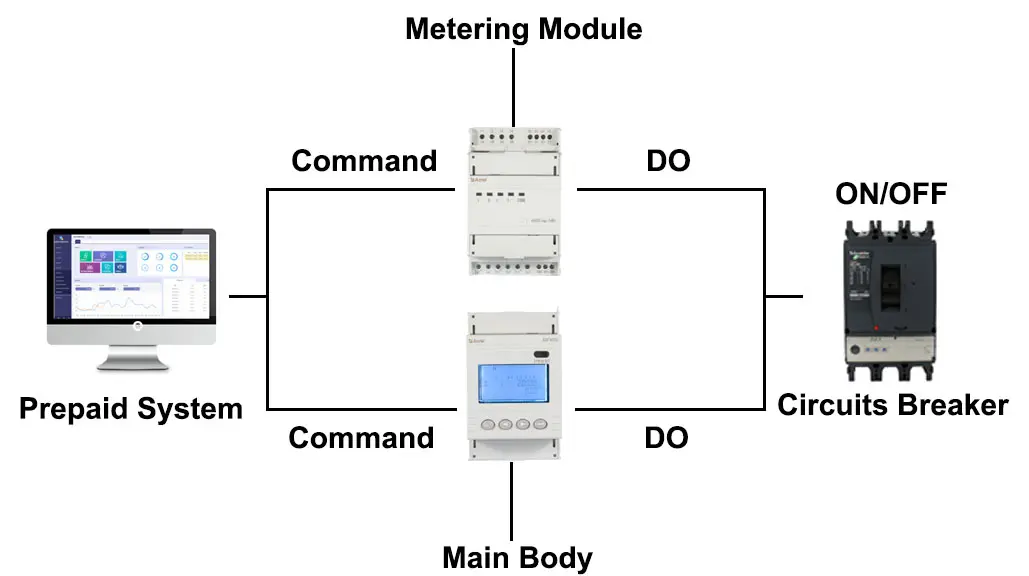

Fernsteuerung der Schalter ● Schalterstatus steuern und ablesen ● 2 DO & 2 DI (Hauptmodul) ● Trockenkontakt-DI (Hauptmodul) ● 4 DO & 4 DI (CT-betriebenes Submodul) ● 220 V AC Nasskontakt-DI (CT-betriebenes Submodul) |
 |

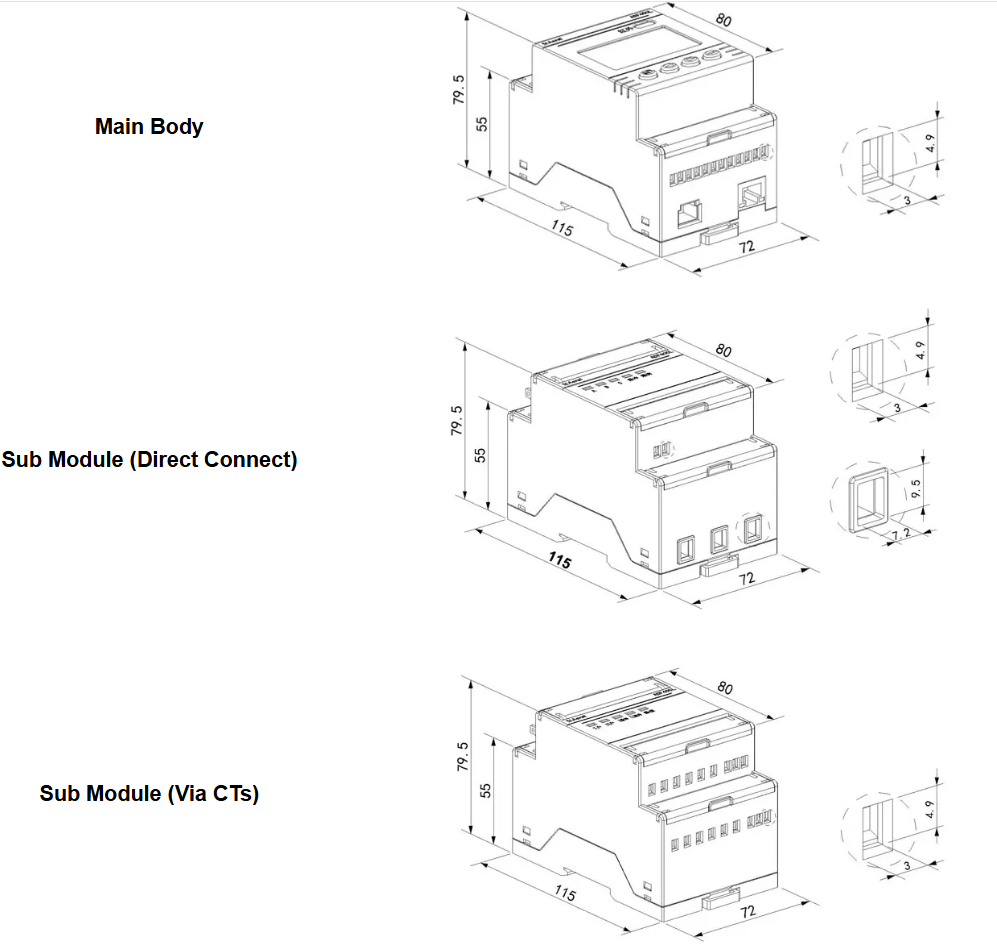

Modulübersicht
|

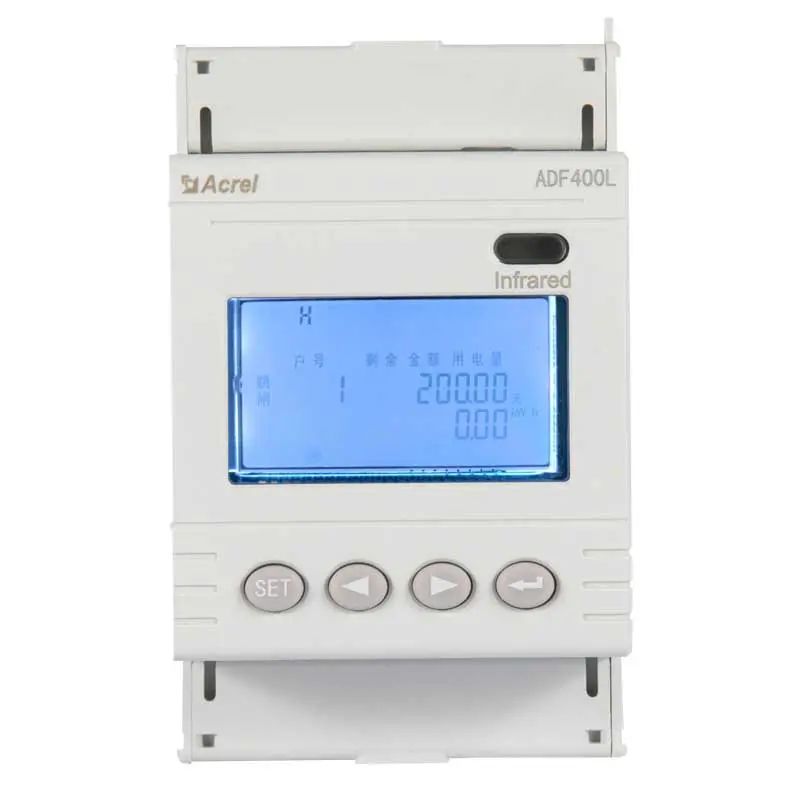

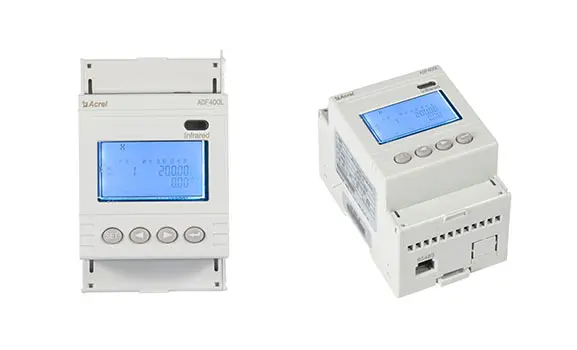

Hauptteil ● Maximal 36 Stromkreise 1-phasig oder 12 Stromkreise 3-phasig ● Max. 12 Module (1-phasig) oder 6 Module (3-phasig) ● RS485 (MODBUS-RTU), Ethernet ● LCD-Tastaturen HMI |
 |
|

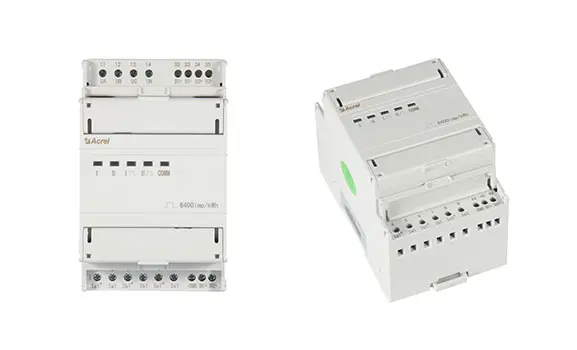

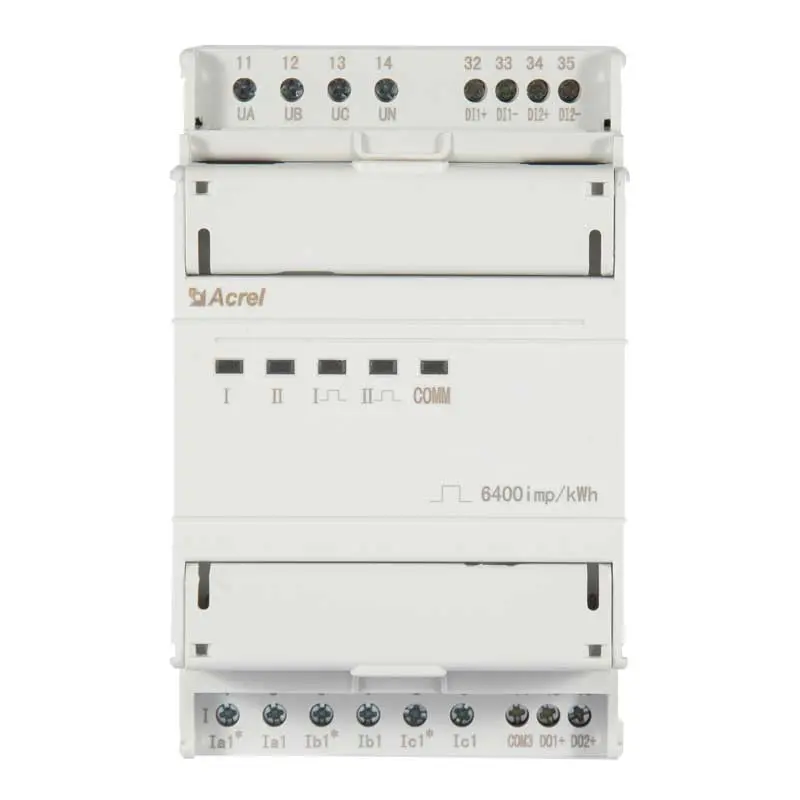

Submodul (Anbindung über CTs) ● Überwachen Sie maximal 2 Stromkreise, 3 Phasen ● 3x1(6)A AC (CT-betriebener Anschluss) ● 4DO und 4DI (220 V AC Nasskontakt-DI) ● LED-Anzeige |
 |
|

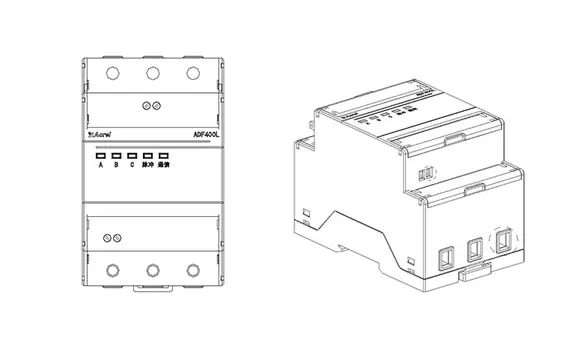

Submodul (Direktanschluss) ● Überwachung von max. 3 einphasigen oder 1 dreiphasigen Stromkreisen ● Max. 80 A AC-Gleichlaststrom ● LED-Anzeige |
 |
|

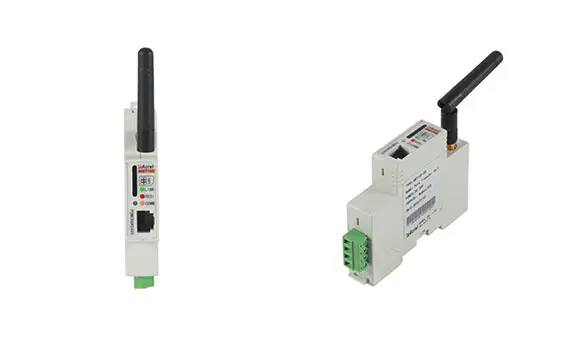

Kommunikationsmodul ● Uplink: 4G/WiFi/LoRa/LoRaWAN/NB-IoT ● Downlink: RS485 (MODBUS-RTU) ● RJ45-Schnittstelle (Verbindung zum Host) ● Stromversorgung: 24 V/12 V DC oder 220 V AC/DC |
 |
| Parameter | Beschreibung und Wert | |
|
Hilfsstromversorgung
|
Spannung |
3 x 220 V/380 V (für 3-Phasen-Untermodule); 220 V AC (für 1-Phasen-Untermodule) |
| Stromverbrauch |
≤10W |
|
|
Eingangsspannung
|
Nennspannung | 3 x 220/380 V AC (dreiphasig); 220 V AC (einphasig) |
| Frequenz | 50Hz | |
|
Eingangsstrom
|
Nennstrom | Max. 80 A Laststrom (für 1-phasiges 3-phasiges Untermodul mit Direktanschluss); 3×1(6)A (für 3-phasiges Untermodul über CTs) |
| Anlaufstrom | 1 ‰ Ib (Klasse 0,5 S) | |
|
Genauigkeit
|
Messung | Klasse 0,5 |
| Uhr | ≤0.5s/d | |
|
Impuls
|
Impulsausgang | 1 Wirkenergieimpuls pro 3-phasigem Submodul |
| Impulsbreite | 80ms±20ms | |
| Impulskonstante | 6400 Imp/kWh (3-phasig) | |
|
Kommunikation
|
RS485 | MODBUS-RTU |
| Infrarot | Zum Scannen von Prepaid-Karten | |
| Ethernet | MODBUS-TCP | |
|
Umfeld
|
Betriebstemperatur | -20℃~+60℃ |
| Lagertemperatur | -30℃~+70℃ | |
| Luftfeuchtigkeit | ≤95% (Keine Kondensation) | |
| Höhe | ＜2000m | |
