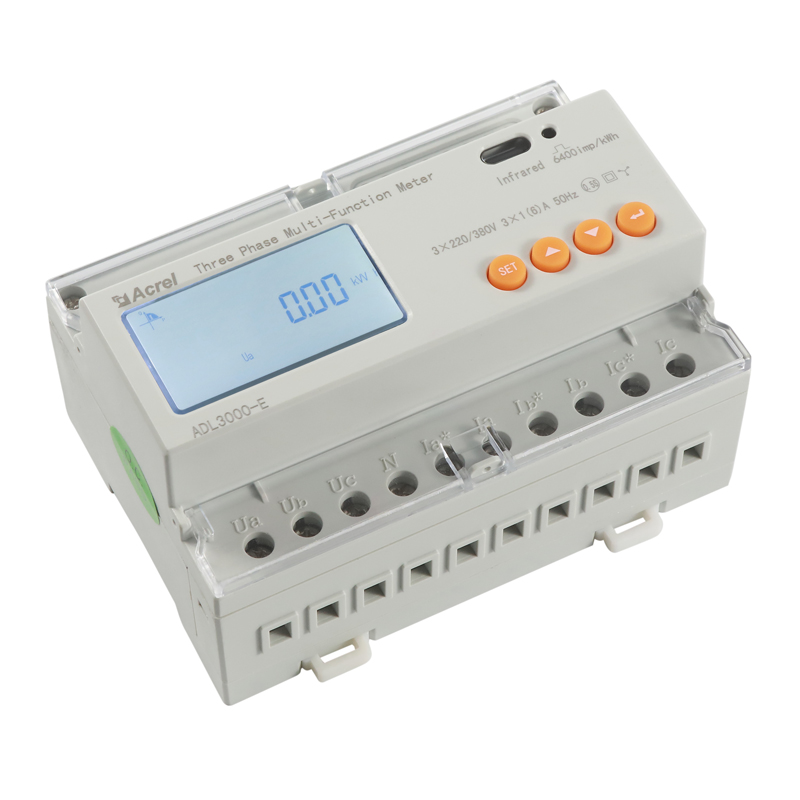

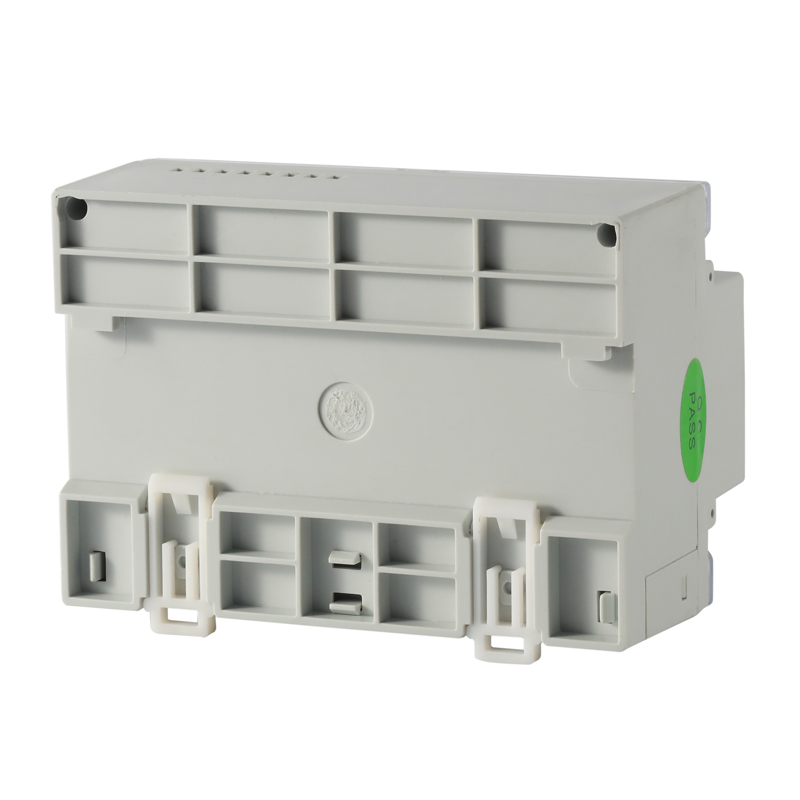

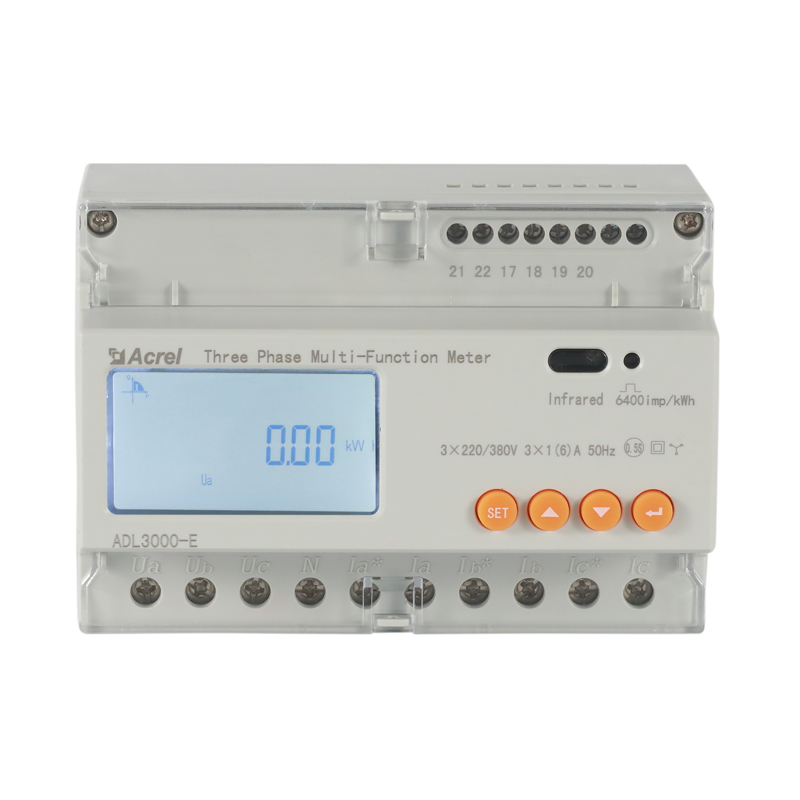

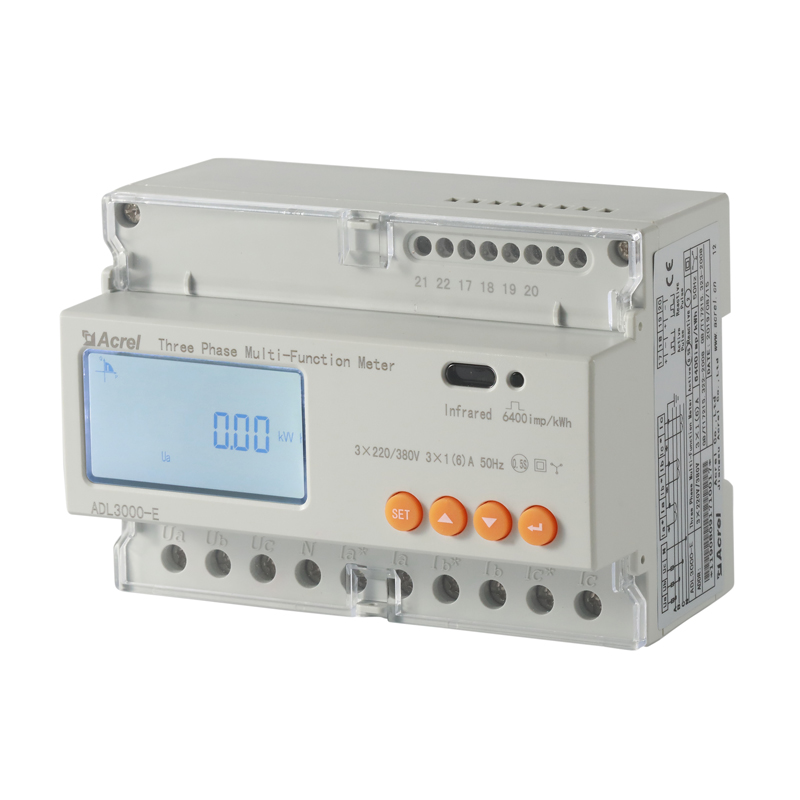

ADL3000-E Dreiphasiger Multifunktions-DIN-Schienen-Energiezähler

Acrel ADL3000-E ist ein intelligenter Zähler, der für Energiestatistiken und Leistungsmanagement in Energiesystemen, Industrie- und Bergbauunternehmen sowie Institutionen entwickelt wurde. Es kann die 31. Gesamtharmonische erkennen, verfügt über einen Schaltereingang und -ausgang, kann Fernsignalisierung und Fernsteuerung realisieren und hat einen Alarmausgang. RS485-Kommunikationsschnittstelle mit MODBUS-RTU ist optional. Der Stromzähler ist für verschiedene Steuerungssysteme, SCADA-Systeme und Energiemanagementsysteme geeignet.

Messung: Dreiphasig kWh (0,5S), Wirkleistung, Blindleistung, Strom, Spannung, Oberschwingungen usw.

Nennspannung: 3 x 220/380 V, 3 x 57,7/100 V (3P4W); 3 x 380 V, 3 x 100 V (3P3W)

Nennstrom: 3 x 10(80) A; 3 x 1(6) A

Frequenz: 45–65 Hz

Kommunikation: RS485 (MODBUS-RTU) und Infrarot

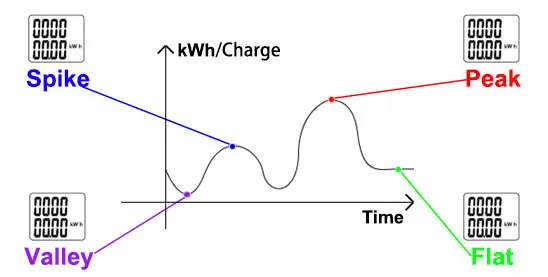

Multi-Rate: Spike, Peak, Valley und Flat kWh

Zusatzfunktionen: Kabeltemperaturmessung und DO/DI

Anzeige: LCD (8-stellig)

Abmessungen: 127 x 88 x 70 mm (L x B x H)

Verdrahtung: Dreiphasig, 4-adrig; Dreiphasig, dreiadrig

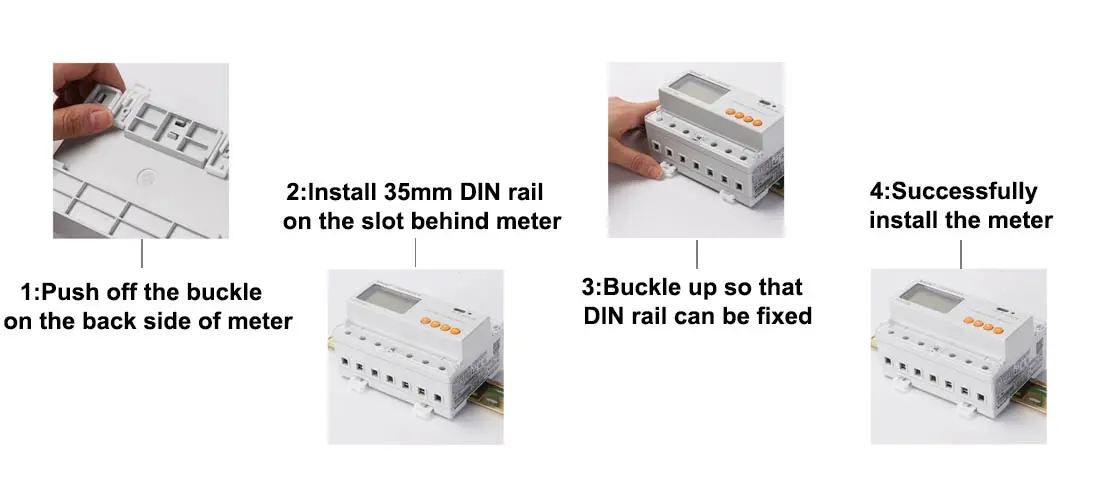

Montage: 35-mm-DIN-Schiene

Normen und Zertifikate: UL, IEC, CE

Produktinfo

●Kommunikation: RS485 (Modbus-RTU)
●Nennspannungen: AC 3 x 100 V, 3 x 380 V, 3 x 57,7/100 V, 3 x 220/380 V; 3 x 1(6) A, 3 x 10(80) A
●Genauigkeit: kWh: Klasse 0,5 S; kVrah: Klasse 2
●Frequenz: 45–65 Hz
●Anzeige: 8-stellige LCD-Anzeige für U, I, P, Q, PF, kWh und anderen Energieverbrauch, Leistungsmessung (999999,99 kWh)
●Impulsausgang: Impulsausgang kWh/kvarh

●Verbrauch: <10 VA (einphasig)
●Montage: DIN 35 mm
●Abmessungen (L x B x H): 126,5 x 88 x 69,5 mm
●Montage: DIN 35 mm
●Takt: ≤ 0,5 s/d
●Anlaufstrom: Direktanschluss: 0,004 lb
●Anschluss über Stromwandler: 0,001 ln

Technische Daten

Merkmale

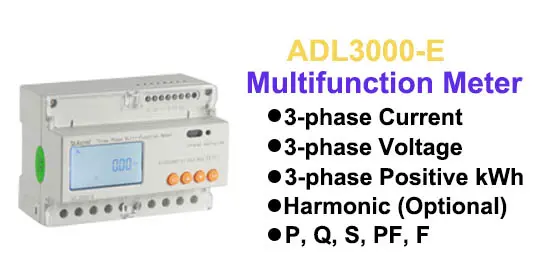

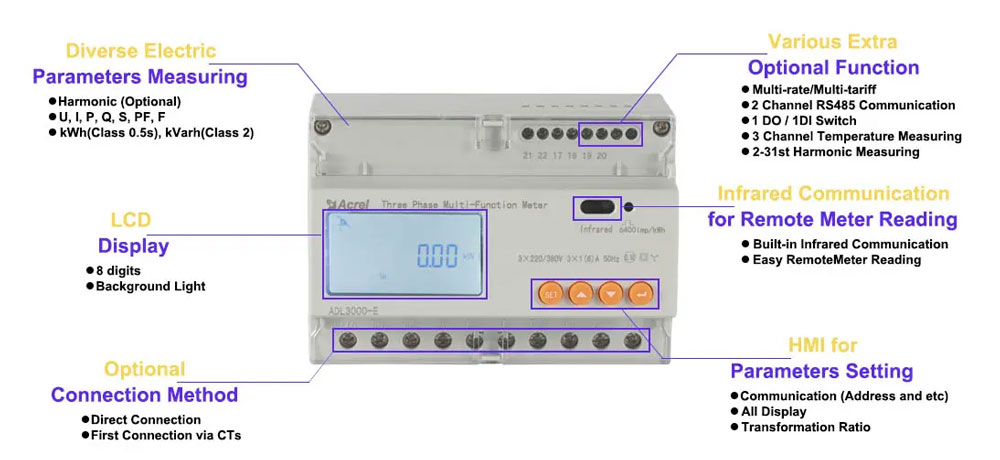

Messung diverser elektrischer Parameter ● Harmonische (2.–31. Spannung und Strom) – optional ● F (Frequenz) ● U (Drehstromspannung) ● I (Drehstromstrom) ● kWh (Drehstrom positive Kilowattstunden) ● kVarh (Kilovarstunden) ● P (Leistung) ● Q (Blindleistung) ● S (Scheinleistung) ● PF (Leistungsfaktor)
Mehrtarif/Flexibler Tarif ● 4 Zeitzonen ● 4 Tarife (Spitze, Spitze, Flach, Tal) ● 2 Zeiträume ● 14 Zeiträume pro Tag ● Eingefrorene Daten (letzte 48 Monate oder letzte 90 Tage) ● Maximaler Bedarf und Auftretenszeit

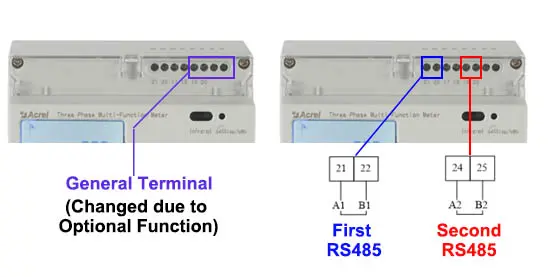

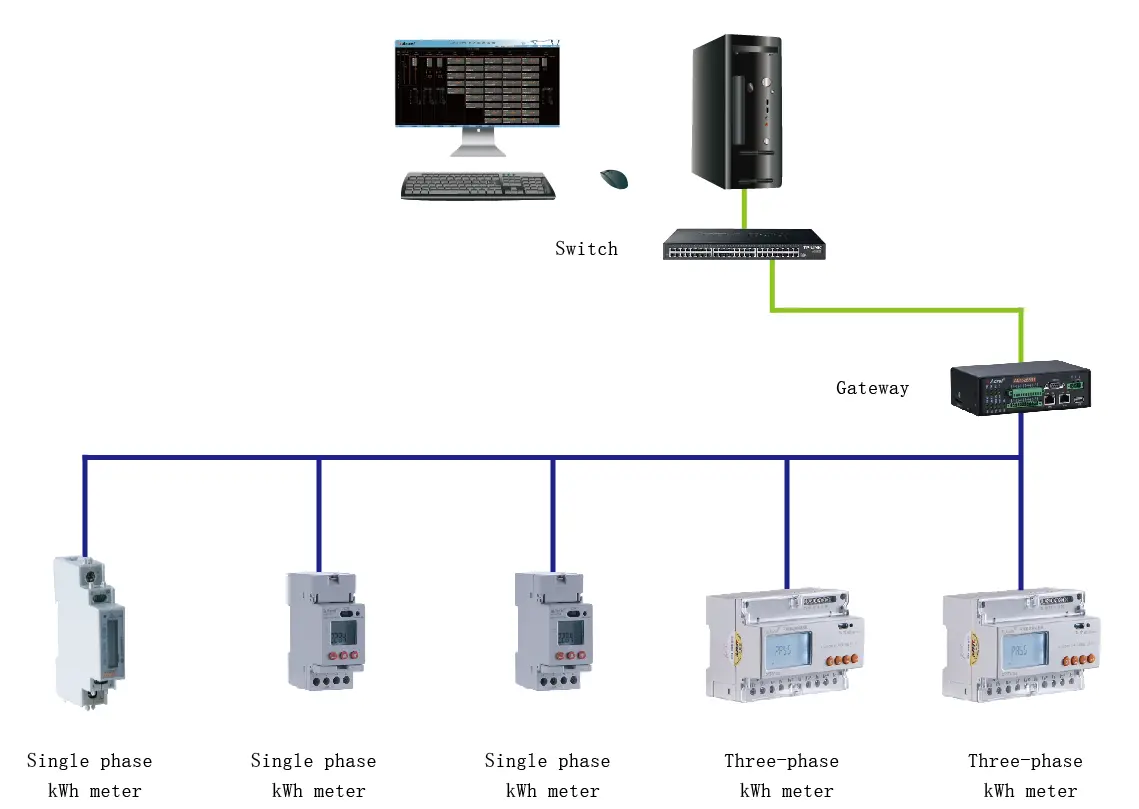

2-Kanal-RS485-Kommunikation ● Protokoll: MODBUS-RTU ● 1-Kanal-RS485 oder 2-Kanal-RS485, beide optional

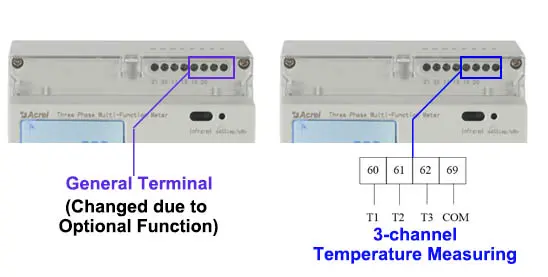

3-Kanal-Temperaturmessung ● Thermistor: NTC-Temperatursensor ● Messbereich: -40 °C bis +125 °C

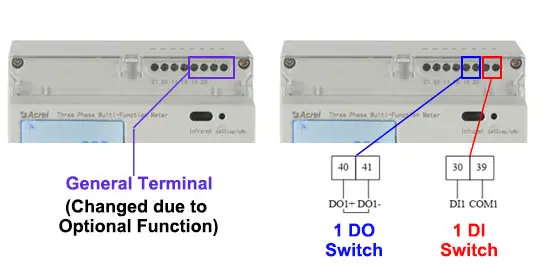

DO/DI-Schalter ● 1 Kanal DO ● 1 Kanal DI
HMI zur Parametereinstellung ● Code ● Protokoll ● Adresse ● Baudrate ● Parität ● Alle Anzeigen

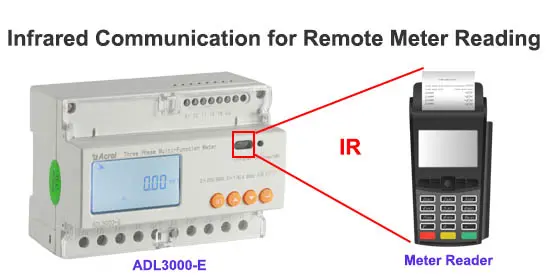

Infrarotkommunikation zur Zählerfernauslesung ● Integrierte Infrarotkommunikation ● Einfache Zählerfernauslesung ● Optionale Anschlussmöglichkeiten ● Direkte Verbindung mit dem Zähler ● Erstverbindung über CT.

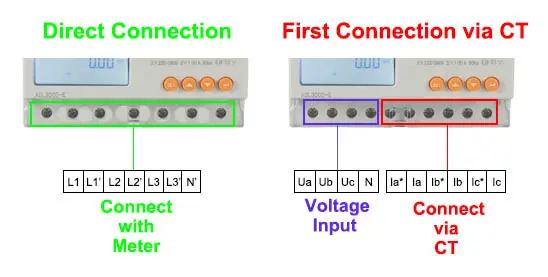

Optionale Anschlussmethoden ● Direktanschluss mit Zähler ● Erstanschluss über Stromwandler.

Funktionsbeschreibung

Funktion	Funktionsbeschreibung	Funktion bereitstellen
Messung von kWh	Aktive kWh (positiv und negativ)	■
	Blind-kWh (positiv und negativ)	■
	A, B, C Phase positiv aktiv kWh	■
Messung elektrischer Parameter	U、I、P、Q、S、PF、F	■
Messung elektrischer Parameter	U、I、P、Q、S、PF、F	■
Messung der Harmonischen	2~31ST Spannungs- und Stromharmonische	□Hinweis 1
LCD-Anzeige	8-Bit-LCD-Anzeige, Hintergrundbeleuchtung	■

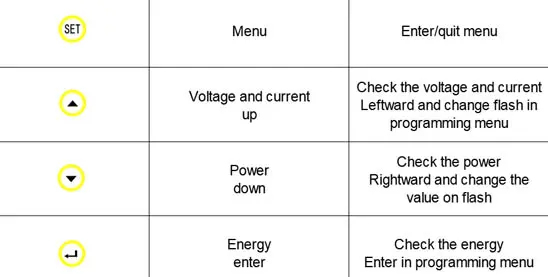

Tastenprogrammierung	4 Tasten zur Kommunikation und Parametereinstellung	■
Impulsausgang	Aktiver Impulsausgang	■
	Reaktiver Impulsausgang	□Hinweis 2
	Taktimpulsausgang	□Hinweis 2
Multitarif und Funktionen	Aktiver Schalteingang	□Hinweis 3
	Schaltausgang	□Hinweis 2
	Anpassung von 4 Zeitzonen, 2 Zeitintervalllisten, 14 Zeitintervallen pro Tag und 4 Tarifen	□
	Max benötigte kWh und Zeit passierte	□
	Eingefrorene Daten der letzten 48 Monate und der letzten 90 Tage	□
	Datum, Zeit	□
Kommunikation	Infrarotkommunikation	■
	Der erste Kommunikationspfad: Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll: MODBUS-RTU	□
	Der zweite Kommunikationspfad: Kommunikationsschnittstelle: RS485, Kommunikationsprotokoll: MODBUS-RTU	□Hinweis 3
Temperaturmessung	Unterstützt 3 Ausgänge NTC Temperatur	□Hinweis 4

„■“ bedeutet Standard, „□“ bedeutet optional.

Spezifikation		3 Phasen 3 Drähte, 3 Phasen 4 Drähte
Stromspannung	Referenzspannung	3×100V、 3×380V、3×57.7/100V、 3×220/380V
	Verbrauch	<10VA(Einphasig)
	Impedanz	>2MΩ
	Genauigkeitsklasse	Fehler ±0,2 %

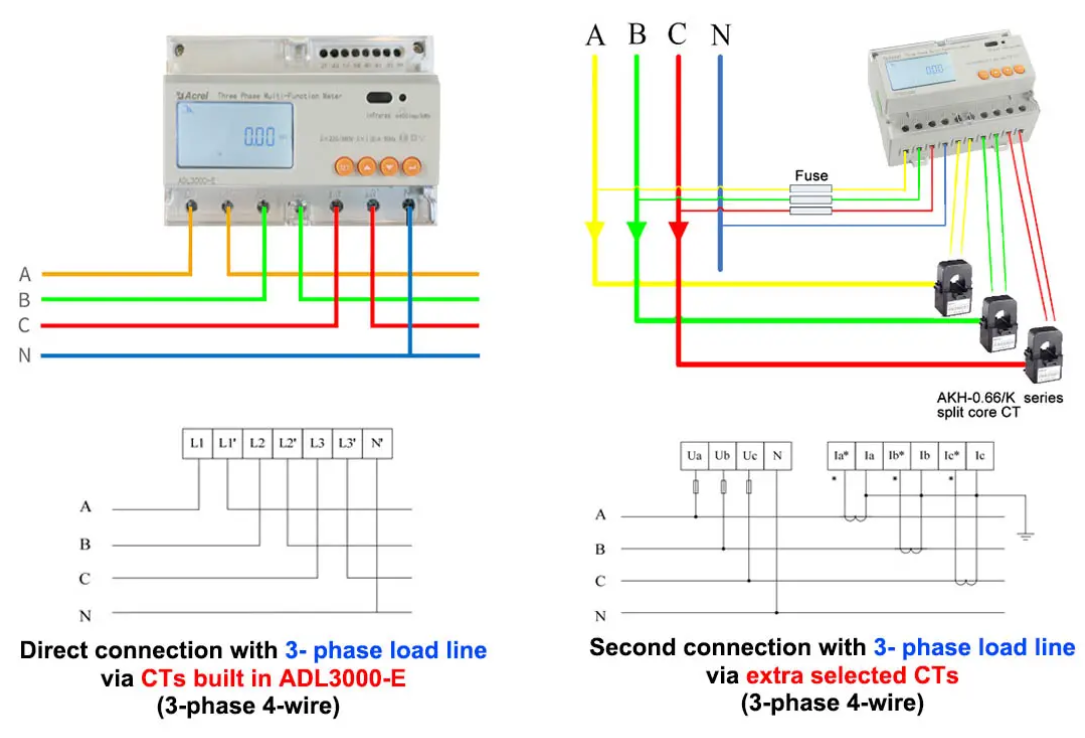

Strom	Eingangsstrom	3×1(6)A (zweiter Anschluss mit dreiphasiger Lastleitung über zusätzlich ausgewählte Stromwandler) 3×10(80)A (direkter Anschluss mit dreiphasiger Lastleitung über im ADL3000-E eingebaute Stromwandler)
	Verbrauch	<1VA(Einphasiger Nennstrom)
	Genauigkeitsklasse	Fehler ±0,2 %
Leistung		Wirk-, Blind-, Scheinleistung, Fehler ±0,5℅
Frequenz		45～65Hz, Fehler ±0,2 %
Temperatur		-40℃～99℃
Energie		Wirkenergie (Genauigkeitsklasse: 0,5, 1), Blindenergie (Genauigkeitsklasse 2)
Uhr		≤0.5s/d
Energieimpulsausgang		1 aktiver Optokopplerausgang, 1 reaktiver Optokopplerausgang
Schaltausgang		1 Schaltausgang
Schalteingang		1 Optokopplereingang
Impulsbreite		80±20ms
Pulskonstante		6400imp/kWh,400imp/kWh(Entspricht dem Grundstrom)
Schnittstelle und Kommunikation		RS485: Modbus RTU
Bereich der Kommunikationsadresse		Modbus RTU:1~ 247
Baudrate		1200bps~19200bps
Relative Temperatur		-25℃~+55℃
Relative Luftfeuchtigkeit		≤95℅(Keine Kondensation)
