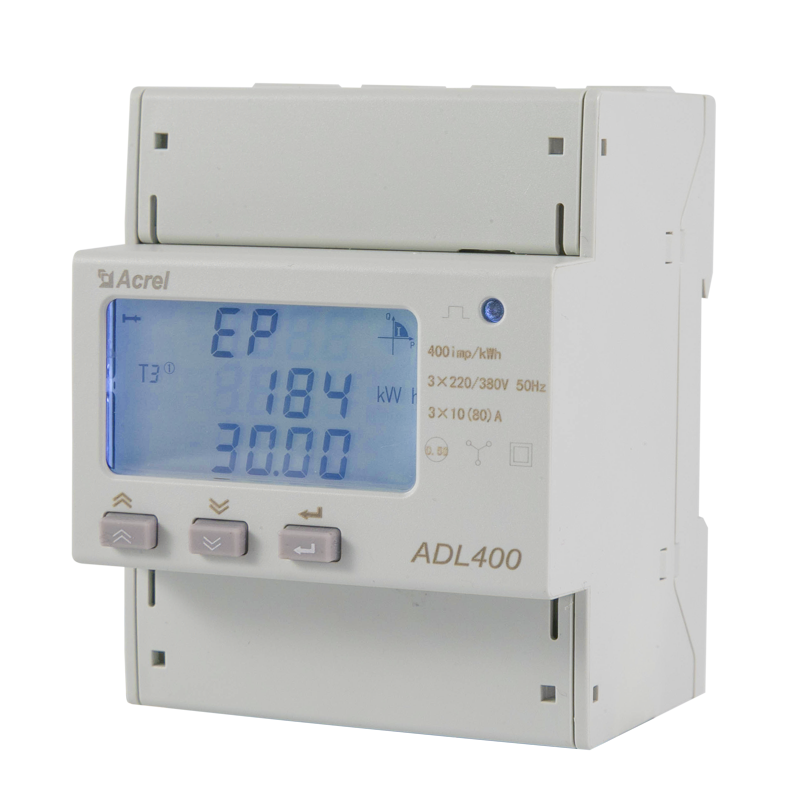

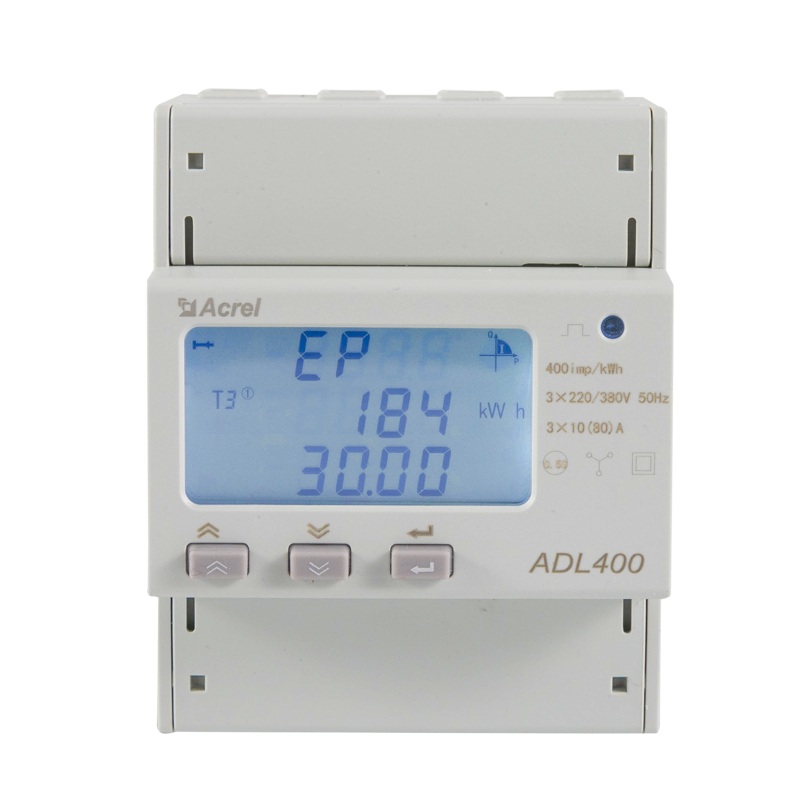

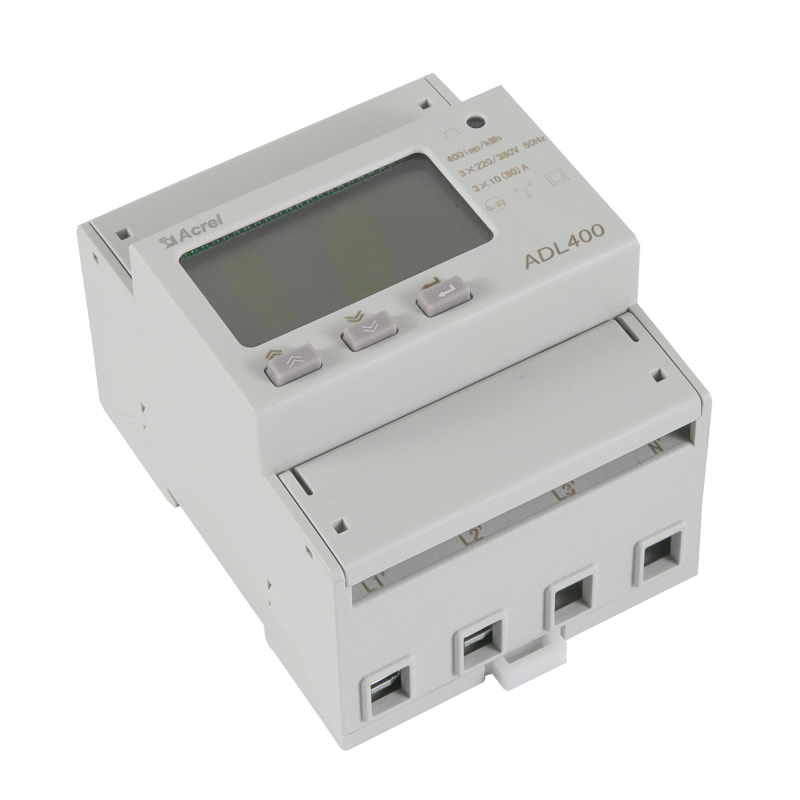

ADL400-D(U) Dreiphasiger DIN-Schienen Energiezähler

ADL400 ist ein intelligenter Zähler, der für Stromversorgungssysteme, Industrie- und Bergbauunternehmen sowie Versorgungsunternehmen entwickelt wurde, um den Stromverbrauch zu berechnen und den Strombedarf zu verwalten. Es zeichnet sich durch hohe Präzision, geringe Größe und einfache Installation aus. Es integriert die Messung aller elektrischen Parameter mit der umfassenden Strommessung und -verwaltung, liefert verschiedene Daten der letzten 48 Monate, überprüft die 2.-32. Unterharmonischen und den Gesamtoberschwingungsgehalt. Es ist mit einem RS485-Kommunikationsanschluss ausgestattet und an MODBUS-RTU angepasst. ADL400 kann in allen Arten von Steuerungssystemen, SCADA-Systemen und Energiemanagementsystemen eingesetzt werden. Der Zähler erfüllt die damit verbundenen technischen Anforderungen an den Stromzähler in den Normen IEC62053-21.

  • Nennstrom: 10(80)A/ 10(100)A (Direkte Verbindung)
  • Nennspannung: AC 3*230/400V
  • RS485(MODBUS-RTU) Kommunikation
  • 12-stellige LCD-Anzeige; 35mm DIN-Schienenmontage
  • 2~31. Oberschwingungsmessung
  • kWh-Klasse 0,5
  • MID-zertifiziert

Angebot

Produktinfo

MID Zertifikation Dreiphasiger DIN-Schienen Energiezähler
Messgenauigkeit:kWh: Klasse 0,5
Frequenz:45~65Hz
Spannung:AC 3*230/400V

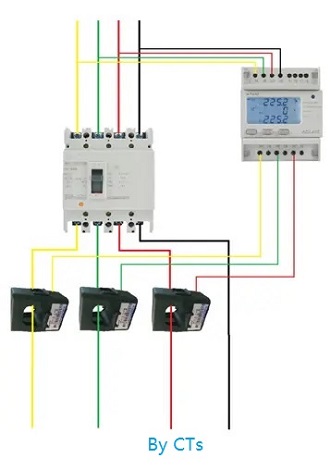

Eingangsstrom: 0,01-1(6)A (Modell mit sekundärem Zugang)
0,1-10(80)A (Modell mit direktem Zugriff)
0,1-10(100)A (Modell mit direktem Zugriff)

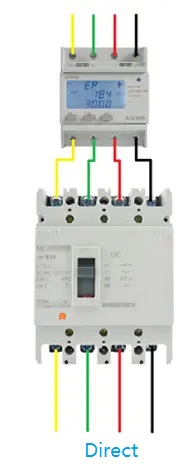

Fütterungsmethode:D: top in und bottom out
U: bottom in und top out
Eingang Verbrauch:<1VA

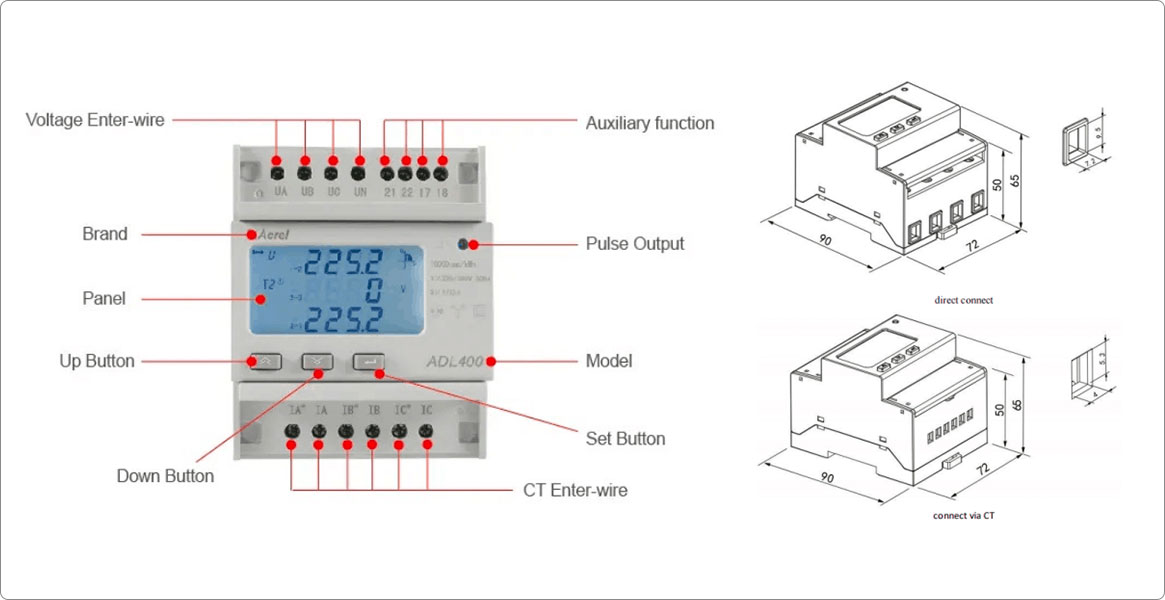

Abmessungen:90*72*65mm

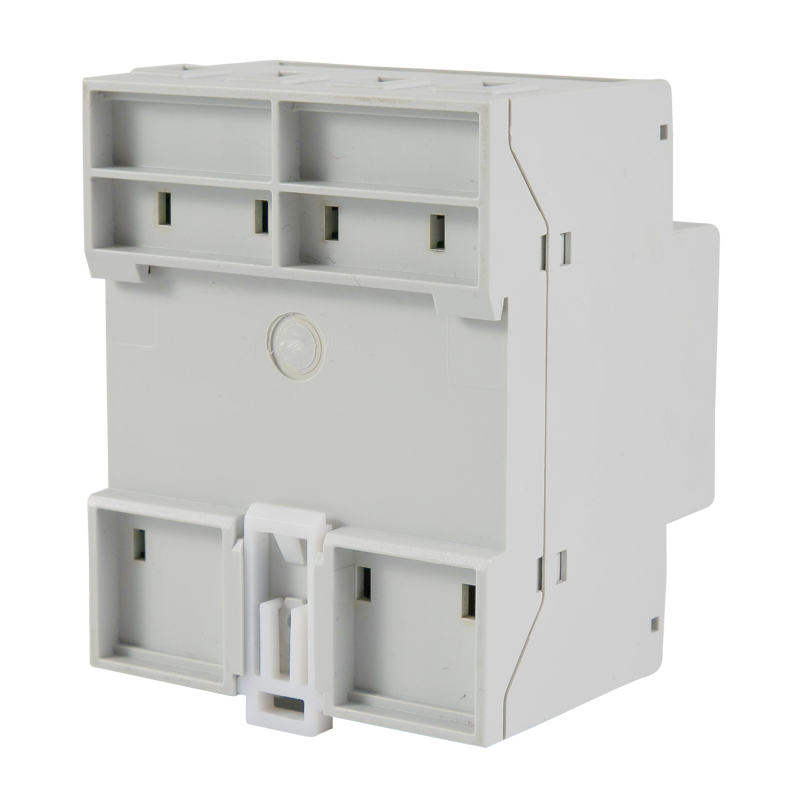

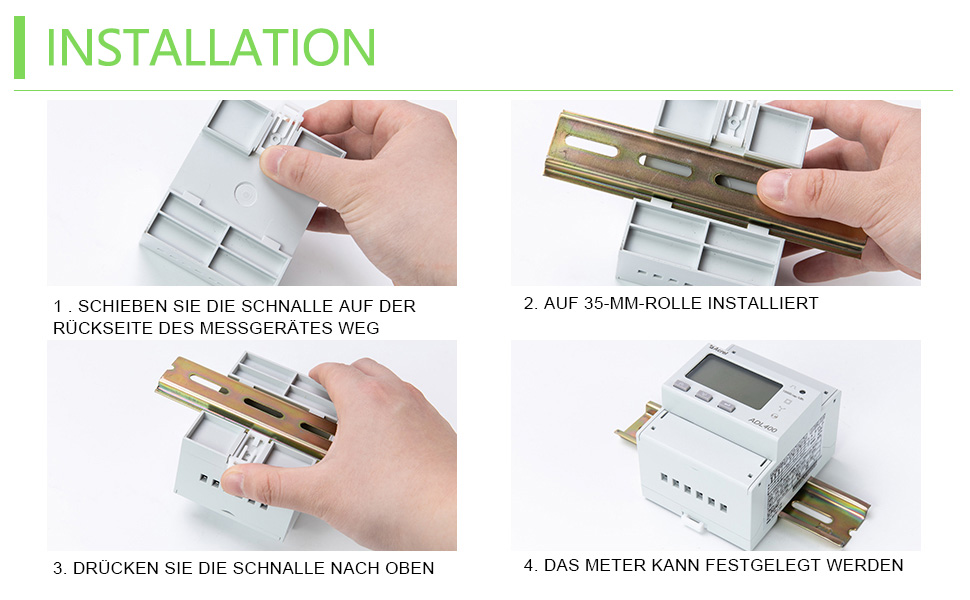

Installation:DIN 35mm

Technische Daten

Phasen-Drähte 3 Phasen 3 Drähte, 3 Phasen 4 Dräht
Spannung Nennspannung AC 3*230/400V
Nennfrequenz 50Hz
Verbrauch <10VA
Strom Maximaler Strom 80A/100A
Verbrauch <1VA
Leistung der Messung Genauigkeit kWh Class 0.5
Bereich 0~9999999999.99kWh
Takt Genauigkeit Error ≤0.5s/d
Aktiver Impuls Breite 80±20ms
Konstante

Modell mit direktem Zugang:400imp/kWh

Modell des sekundären Zugangs:10000imp/kWh
Kommunikation Schnittstelle RS485
Protokoll MODBUS-RTU: 1~ 247
Baudrate

1200bps~38400bps
Temperaturbereich Arbeit -25℃~55℃
Speicherung -40℃~70℃
Luftfeuchtigkeit ≤95%(Keine Kondensation)
Höhenlage <2000m

Funktionsbeschreibung

Funktion

 Funktionsbeschreibung Funktion bereitstellen
Messung der Energie Aktive kWh (positiv und negativ)  ■
Reaktiver Kvarh (positiv und negativ) ■
A, B, C Split-Phase positive Wirkenergie ■
Messung von elektrischen Parametern U, I ■
P, Q, S, PF, F ■
Messung von Oberschwingungen 2 ~ 31. Spannungs- und Stromharmonische ■

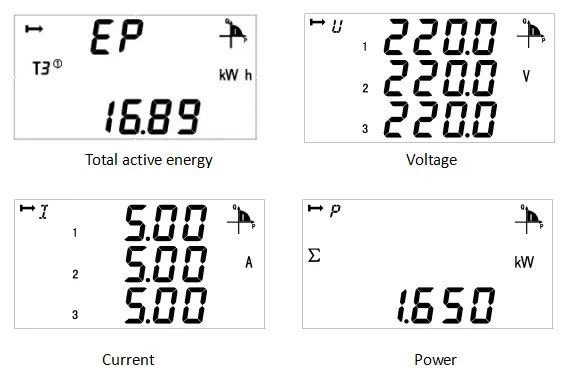

LCD-Display 12-Bit-Sektion LCD-Display, Hintergrundbeleuchtung ■
Programmierung von Schlüsseln 3 Schlüssel zur Kommunikation und zum Einstellen von Parametern ■
Impuls-Ausgang Aktive Impulsausgabe ■
Multitarife und Funktionen Datum, Uhrzeit □
Max. Bedarf und Auftretenszeit □
Eingefrorene Daten der letzten 48 Monate, der letzten 90 Tage □
Passen Sie 4 Zeitzonen, 4 Zeitintervalllisten, 14 Zeitintervalle pro Tag und 4 Tarife an □

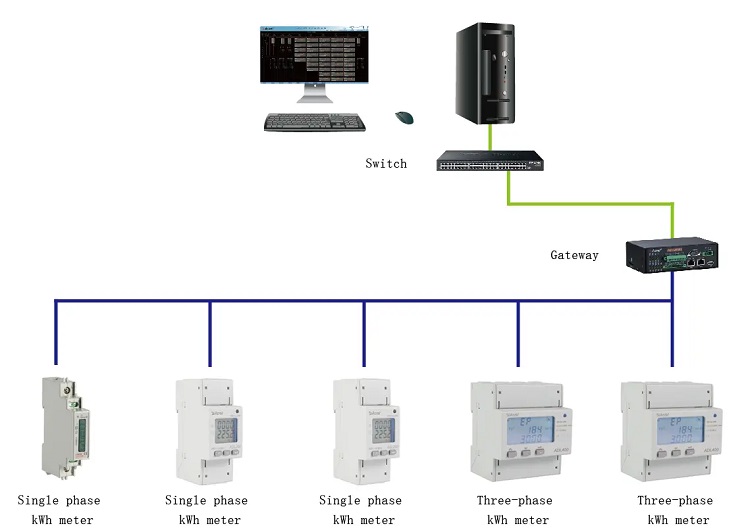

Kommunikation Kommunikationsschnittstelle: RS485
Kommunikationsprotokoll: MODBUS-RTU		 ■
