ADL400N-CT Dreiphasiger DIN-Schienen Energiezähler

Nennspannung: AC 3*230/400V(±20%)
Nennstrom: 80A, 120A, 200A, 300A, 3*80A, 3*120A, 3*200A, 3*300A
RS485(MODBUS-RTU:1~ 247) Kommunikation
LCD-Anzeige; 35mm DIN-Schienenmontage
Messung der elektrischen Energie: Wirkenergiemessung (Vorwärts- und Rückwärtsmessung); Blindenergiemessung (Vorwärts- und Rückwärtsmessung)

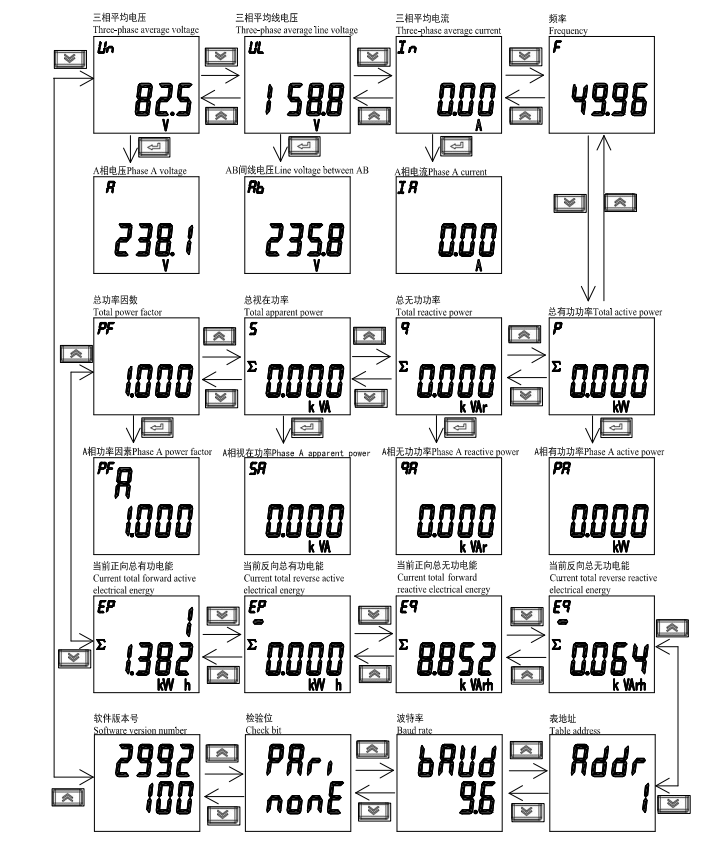

Elektrische Mengenmessung: U, I, P, Q, S, PF, F
Impulsausgang: Aktiver Impulsausgang
Tastenprogrammierung: Optimierung, Transformationsverhältnis und andere Parameter können über die Taste programmiert werden
LED-Alarm: Bedienungsanleitung
MID-zertifiziert

Angebot

MID Zertifikation Dreiphasiger DIN-Schienen Energiezähler
Messgenauigkeit:	kWh: Klasse 0,5
Frequenz:	45~65Hz
Nennspannung:	AC 3*230/400V(±20%)
Eingangsstrom:	80A, 120A, 200A, 300A, 380A, 3120A, 3200A, 3300A

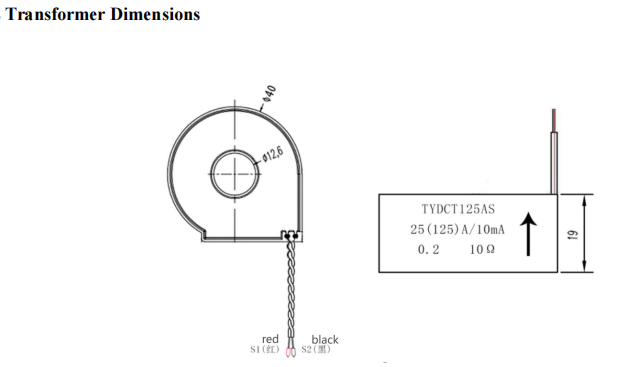

Durchmesser der Perforation des Transformators:	10mm, 16mm, 24mm, 36mm
Wirkenergie:	Klasse B (Split-Stromwandler)
Blindenergie:	(Genauigkeit der Klasse 2)
Leistungsaufnahme:	≤2W
Baudrate:	Unterstützt 1200 bps-38400 bps

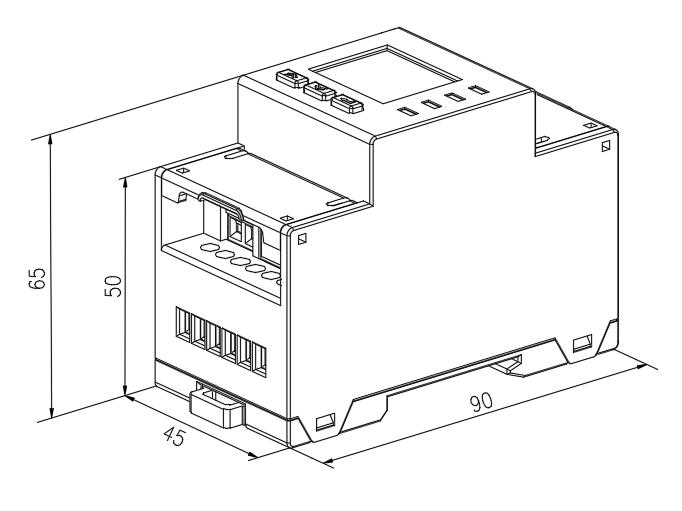

Abmessungen:	904565mm
Betriebstemperatur:	-40℃～+70℃

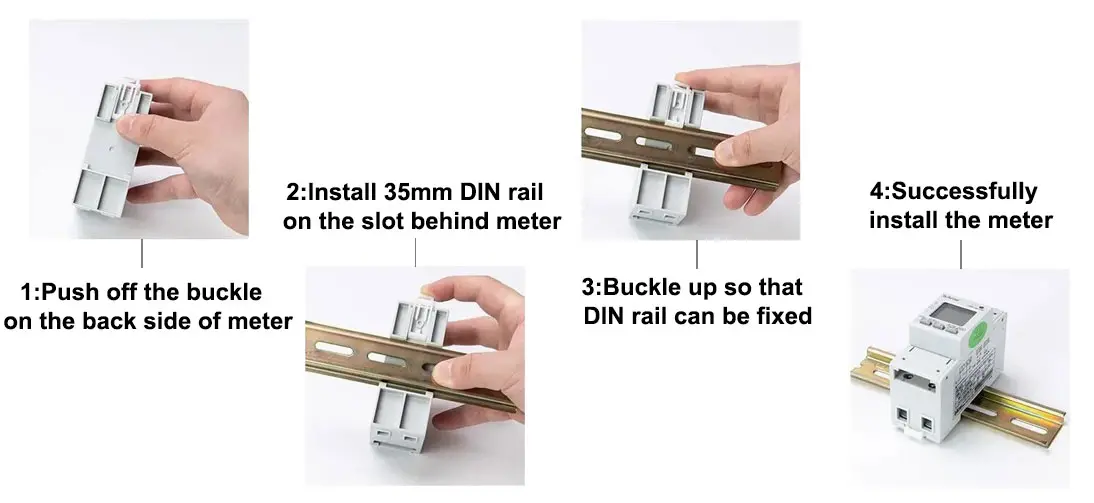

Installation:	DIN 35mm

Spannung	Nennspannung	AC 3*230/400V(±20%)
	Verbrauch	<2W, <10VA
	Genauigkeitsklasse	Fehler ±0,5 %
Strom	Eingangsstrom	AC 80A, 120A, 200A, 300A, 380A, 3120A, 3200A, 3300A
	Genauigkeitsklasse	Fehler ±0,5 %
	Verbrauch	<1W, <1VA
Leistung	Wirk-, Blind-, Scheinleistung, Fehler ±0,5 %
Frequenz des Gitters	50/60 Hz, Fehler ±0,5 %
Rücklaufquote	≤100ms (Spannung, Strom, Leistung)
	≤1s (elektrische Energie)
Messkategorie	CAT III
Überspannungspegel O	OVC III
Energiemessung	Wirkenergie: Klasse B
	Blindenergie (Genauigkeit der Klasse 2)
Leistung der Messung	Genauigkeit	kWh Class 0.5
	Bereich	0~9999999999.99kWh
Takt	Genauigkeit	Error ≤0.5s/d
Aktiver Impuls	Breite	80±20ms
Kommunikation	Schnittstelle	RS485
	Protokoll	MODBUS-RTU:1~ 247
	Baudrate	1200bps-38400bps
Temperaturbereich	Arbeit	-40℃~+70℃
	Speicherung	-40℃~+70℃
Luftfeuchtigkeit		≤95%(Keine Kondensation)
Höhenlage		<2000m

Referenznorm	EN IEC 61010-1:2010 Sicherheitsanforderungen an elektrische Mess-, Steuer-, Steuer- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN IEC 61010-2-030:2010 Sicherheitsanforderungen an elektrische Mess-, Steuer-, Steuer- und Laborgeräte - Teil 2-030: Besondere Anforderungen an Geräte mit Prüf- oder Messkreisen EN IEC 61326-1:2021 Elektrische Mess-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen EN IEC 61326-2-1:2021 Elektrische Mess-, Steuer-, Steuer- und Laborgeräte - EMV-Anforderungen - Teil 2-1: Besondere Anforderungen an die Prüfung der elektromagnetischen Verträglichkeit für elektrische Mess-, Steuer-, Steuer- und Laborgeräte EN 50470-3 Elektrizitätsmessgeräte (Wechselstrom) - Teil 3: Besondere Anforderungen - Statische Zähler für Wirkenergie (Klassenindizes A, B und C)
IP	IP 51 (Muss in einem geeigneten IP-Gehäuse installiert werden)
Grad der Verschmutzung	II
UC-Abschluss	III
Installationsumgebung	Verwendung in Innenräumen
Grad schützen	Klasse II (doppelte Isolierung)
Einsatzumgebung	Schrankmontage (Die Außenhülle kann nicht berührt werden)
Mechanische Qualität	M1
Sicherheitsmerkmale von Transformatoren	Isolationswiderstand: mehr als 1000 MΩ unter normalen Bedingungen; Elektrische Festigkeitsbeständigkeit: Es kann einer Netzfrequenz von 4000 V und 50 Hz für 1 Minute standhalten; Flammwidrigkeit: Entspricht der Stufe UL94-V0;
