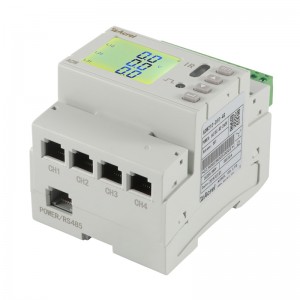

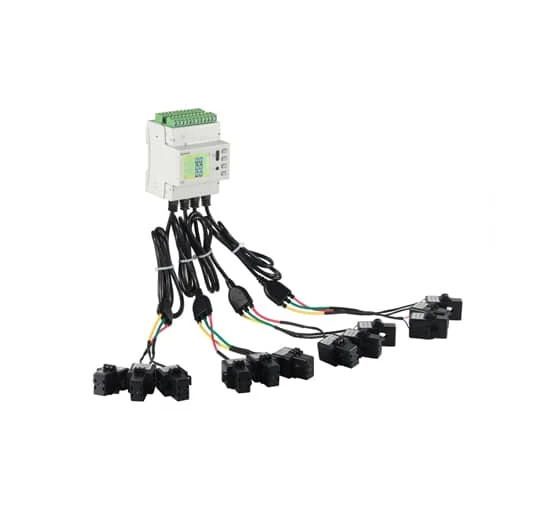

ADW210 Drahtloser Mehrkreis-Energiezähler

ADW210 Wireless Multi Circuits Energy Meter ist vor allem für die Messung der vollständigen elektrischen Parameter von mehreren dreiphasigen Stromkreisen, die bis zu vier dreiphasigen Stromkreisen mit einem Hauptmodul angeschlossen werden kann.kann direkt oder indirekt messen Spannung und Strom, Leistung, Leistungsfaktor, Phasenwinkel, Unsymmetrie Grad, Oberschwingungen und andere Parameter.Optionale Schalter 8DI4DO, Temperatur 12NTC, Ableitstrom 4L und drahtlose Kommunikation Modul.

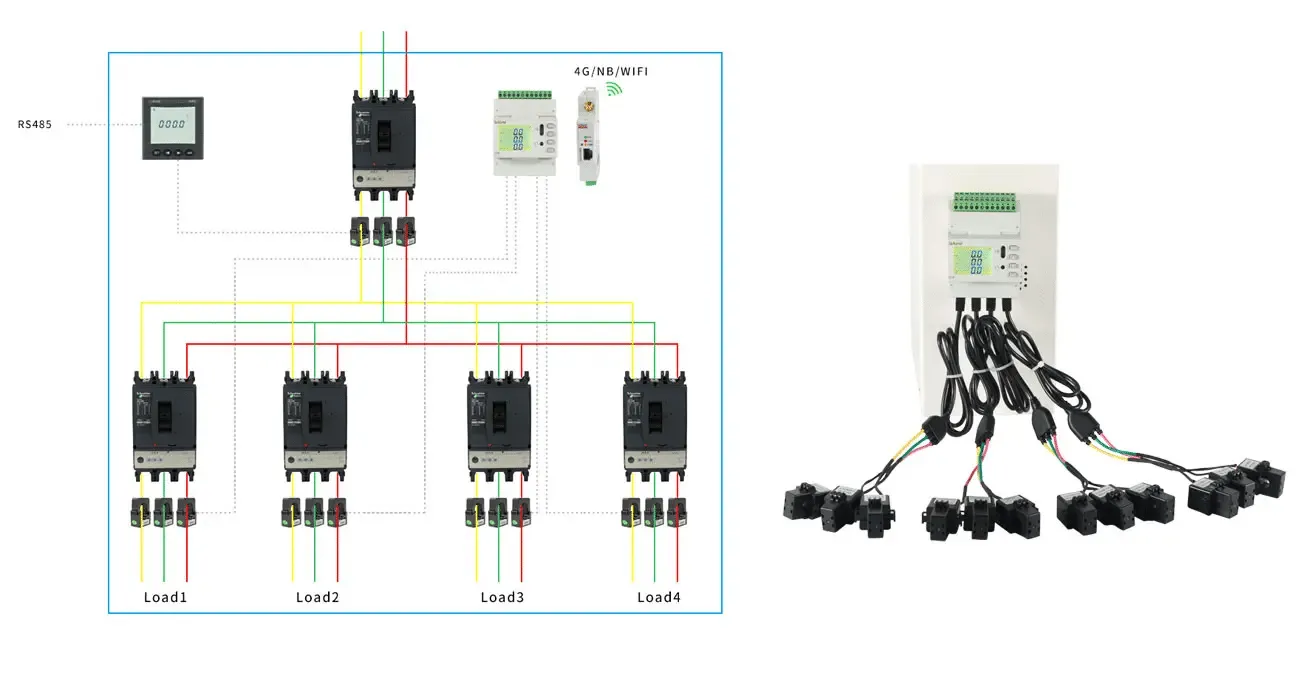

  • Überwacht bis zu 4 Stromkreise 3 Phasen oder 12 Stromkreise 1-Phasen
  • Überwacht alle elektrischen Parameter
  • Stromwandler mit geteiltem Kern und offener Schleife

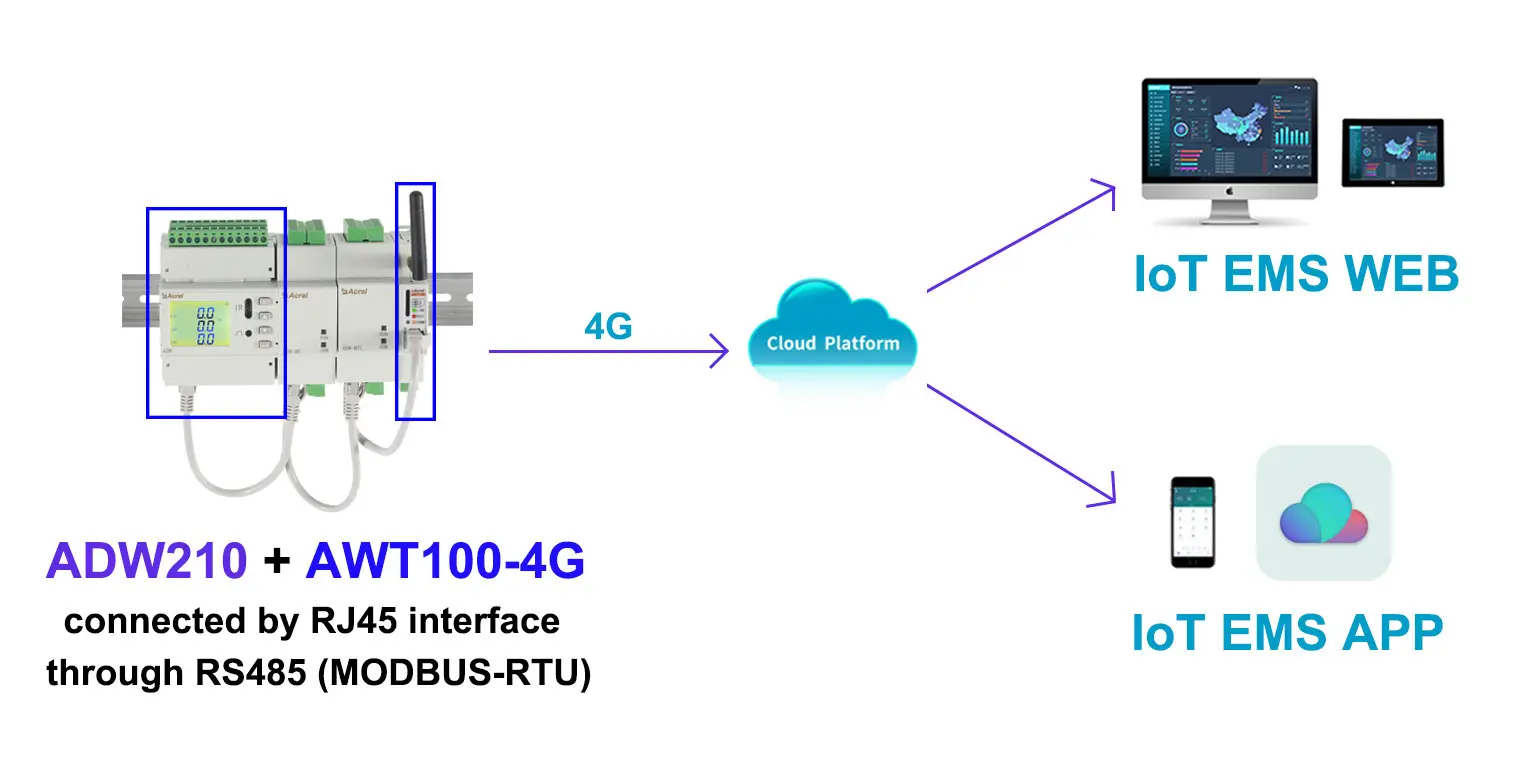

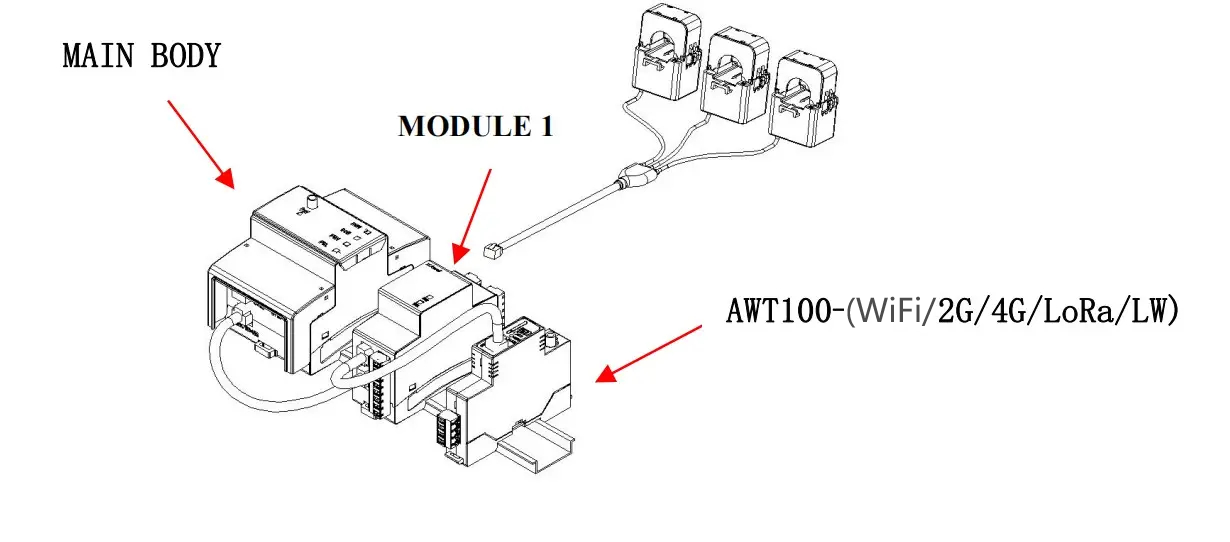

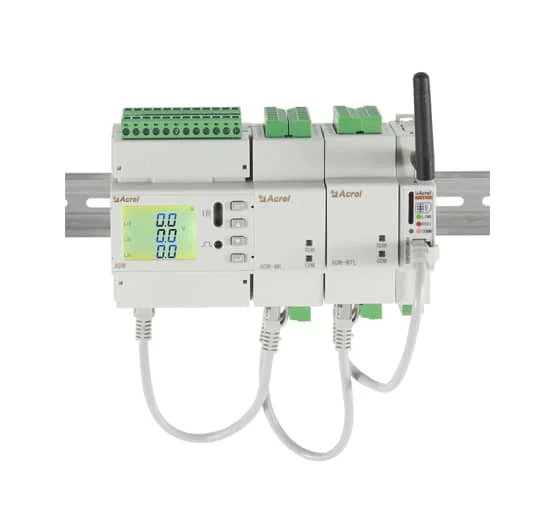

  • Externes Funktionsmodul, wie MK (Schaltein- und -ausgänge), MTL (Temperatur- und Ableitstrommessung), AWT100 (drahtlose Kommunikation)

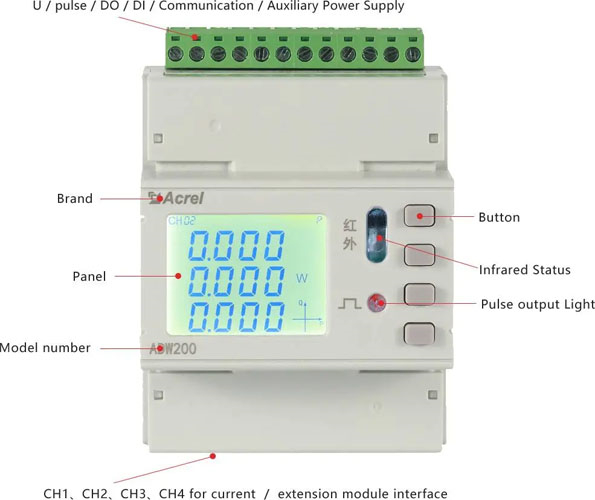

  • LCD-Anzeige
  • CE Zertifikate

Angebot

Produktinfo

IoT Drahtloser Energiezähler
Messgenauigkeit:Wirkenergie: Klasse 1.0
Blindleistung: Klasse 2
Frequenz:50/60Hz
Impulsausgang:Aktiver Impulsausgang und reaktiver Impulsausgang
Drahtlose Kommunikation:4G(Globales allgemeines Modul), WiFi, LoRa, LoraWan
Abmessungen:Bildschirmgröße (L×B×H)：
72*97.7*36 mm
Anlaufstrom:4‰lb
Einbau:Din 35mm
Verbrauch<0.5VA(Einphasig)

Technische Daten

Parameter

Beschreibung&Wert

Hilfsenergie



AC/DC 85～265V; Leistungsaufnahme≤10VA;

Eingabe



Frequenz

45～65Hz

Spannung

AC 3×220V/380V;

Überlast: 1.2-facher Nennwert (kontinuierlich); 2-facher Nennwert / 1s;

Leistungsaufnahme:≤ 0.5VA;

Aktuell

AC 5A、100A、400A、600A;(Externer Öffnungstransformator); Leistungsaufnahme: ≤ 0.5VA;

Überlast: 1.2-facher Nennwert (kontinuierlich); 10-facher Nennwert / 1s;

Messgenauigkeit

Frequenz 0,05Hz, Spannung、Stromklasse 0,5; Genauigkeit der 2-31sten Harmonischen: ± 1%;



Elektrische Wirkenergie Stufe 1, elektrische Blindenergie Stufe 2;

Eigenschaften

Impulsausgang

Ausgangsmodus: Optokopplerimpuls mit offenem Kollektor;

Kommunikation

RS485、Modbus-RTU; Baudrate 1200～38400;

Schalteingang

Trockenkontakteingang、Eingebautes Netzteil;

Schaltender Ausgang

Ausgangsmodus: Relais-Schließerausgang; Schaltleistung: AC 250V/3A DC 30V/3A;

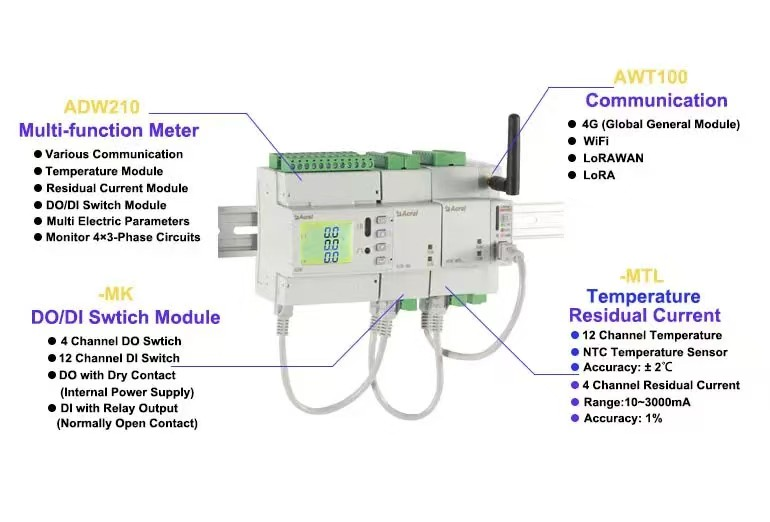

Optionales Modul

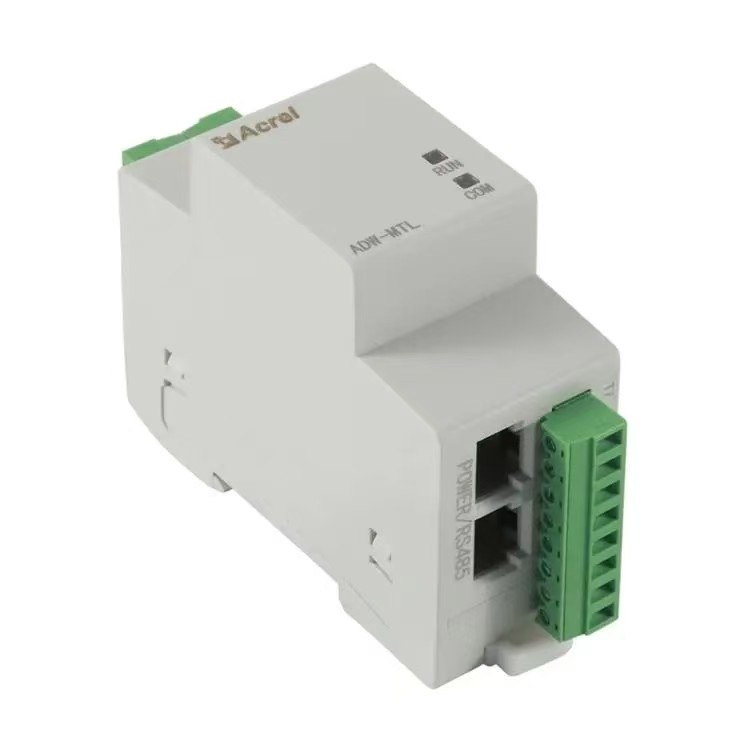

Externes Modul (MTL)
12 Externe NTC-Temp.-Messung

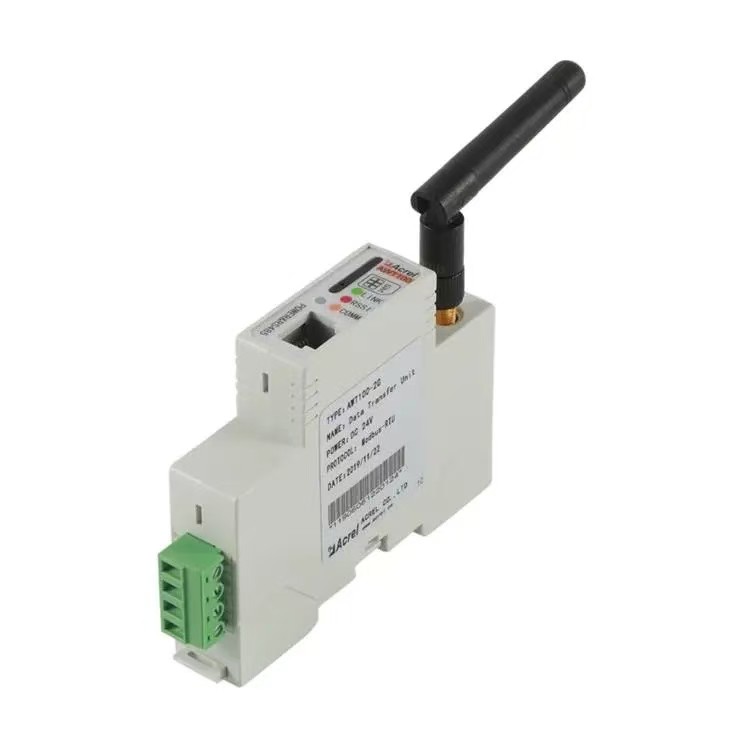

4-Kanal-Reststrommessung		 Externes drahtloses Modul (AWT100)

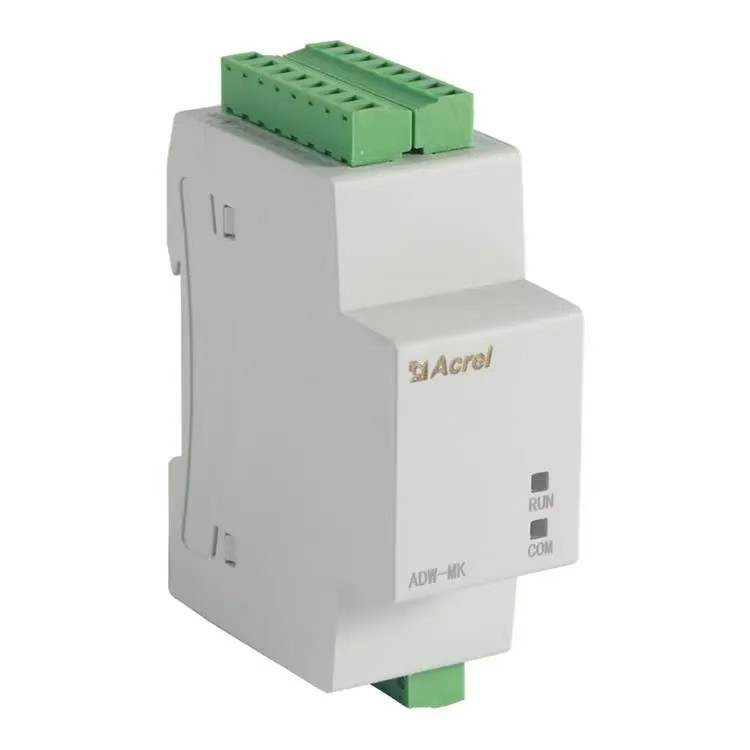

Downlink RS485; Uplink 4G, 2G, LoRa, LoraWan, Ethernet, WiFi, GPS, Profibus		 Externes Modul(MK)
12-Kanäle DI-4-Kanäle DO
