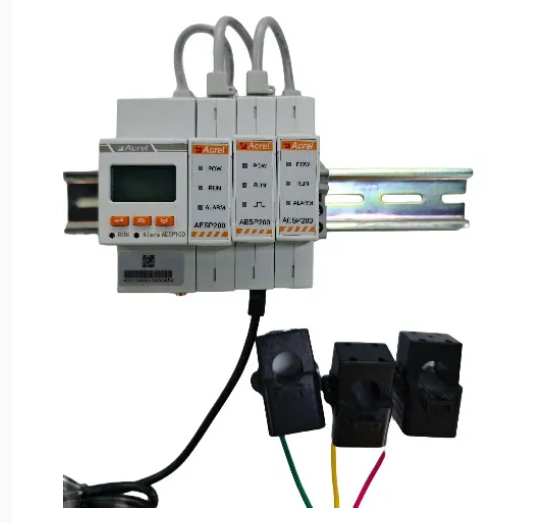

ADW600 Mehrkanal-Drehstrom-Energiezähler

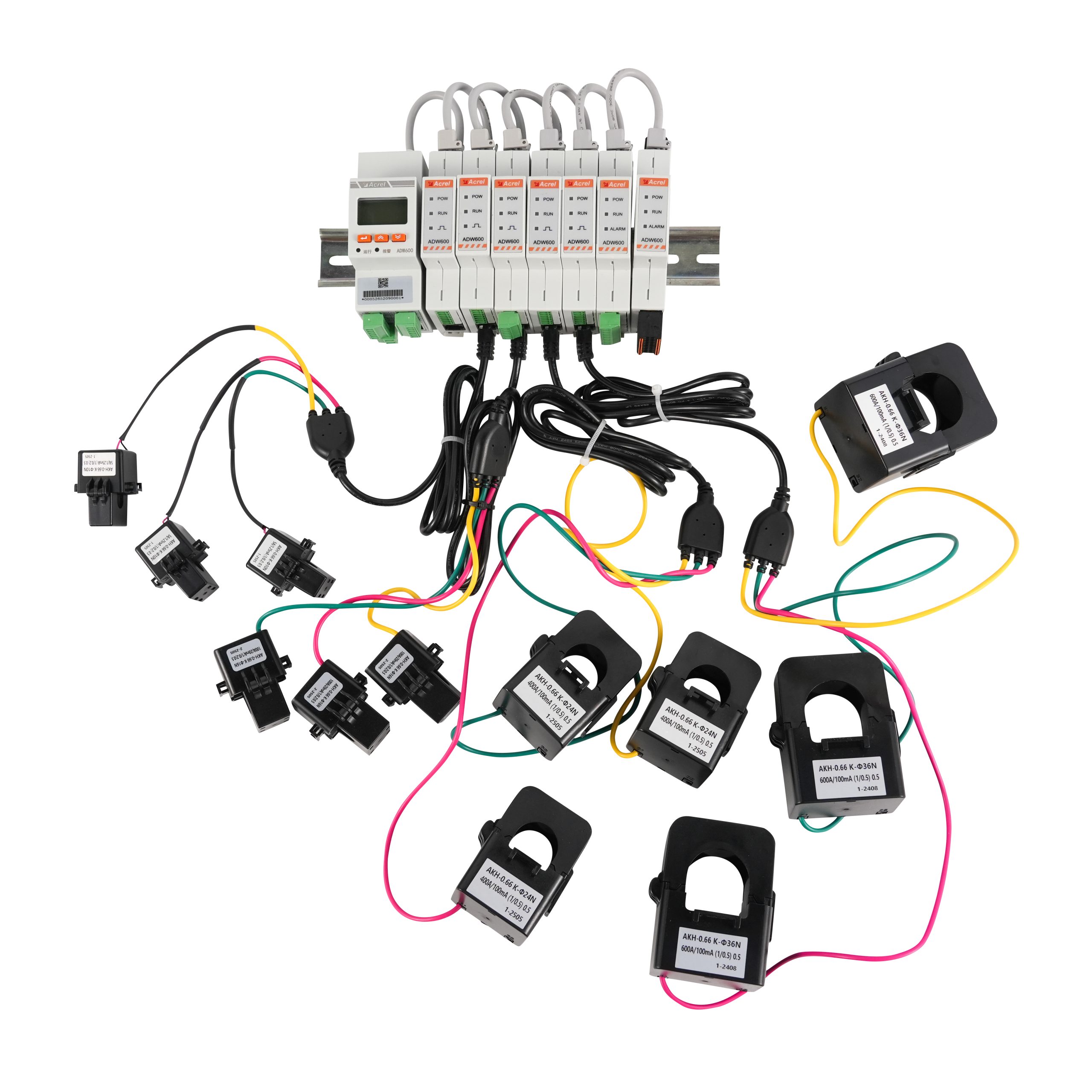

ADW600 Mehrkreisleistungsmessmodul wird hauptsächlich zur Messung der dreiphasigen aktiven Leistung des Niederspannungsnetzes verwendet. Es hat die Vorteile der kleinen Größe, der einfachen Installation und der reichen Funktionen. Das Produkt nimmt ein modulares Design an, einschließlich Spannungsmodul, Strommodul, Schaltermodul (DO), Temperaturmessung und Leckstrommodul usw. Die Module werden über Ethernet-Kabel angeschlossen und unterstützen Multi-Modul-Kombination. Es eignet sich für Mehrkreismessszenarien im Niederspannungsnetz, insbesondere für Stromneuerungen.

  • Vollständige elektrische Parametermessung, Multi-Channel unabhängige Messung
  • Mit unterschiedlichen Größen von CTs, einfach zu installieren D10, D16, D24, D36
  • RS485 Standard, optional 4G, Ethernet oder WIFI
  • Optional 4DI2DO, 12 Kanäle Temperaturmessung, 4 Kanäle Reststromüberwachung

Angebot

Produktinfo

ModellFunktionsbeschreibung
ADW600-MDatenerfassung und Fernübertragung (4G / Ethernet / WIFI)
ADW600-USpannungsmessung und Probenahme
ADW600-ILeistungsmessung (vorwärts und rückwärts), vier Quadrante ohne Leistung
Spannung, Stromstärke, Leistungsfaktor, Frequenz, Wirkleistung, Blindleistung, Scheinleistung
Gesamtharmonischer Gehalt, Subharmonischer Gehalt (2. bis 31.)
Aktive Impulsausgabe
ADW600-K4DI, 2DO
ADW600-TL12 Kanäle zur Temperaturmessung, 4 Kanäle zur Reststrommessung

Technische Daten

ADW600-U

Nennspannung

3×57.7/100V, 3×220/380V, 3×100V, 3×380V

Spannungsgenauigkeit

0.5%

Referenzfrequenz

45-65 Hz

Stromverbrauch

 < 0,5 VA pro Phase

ADW600-I

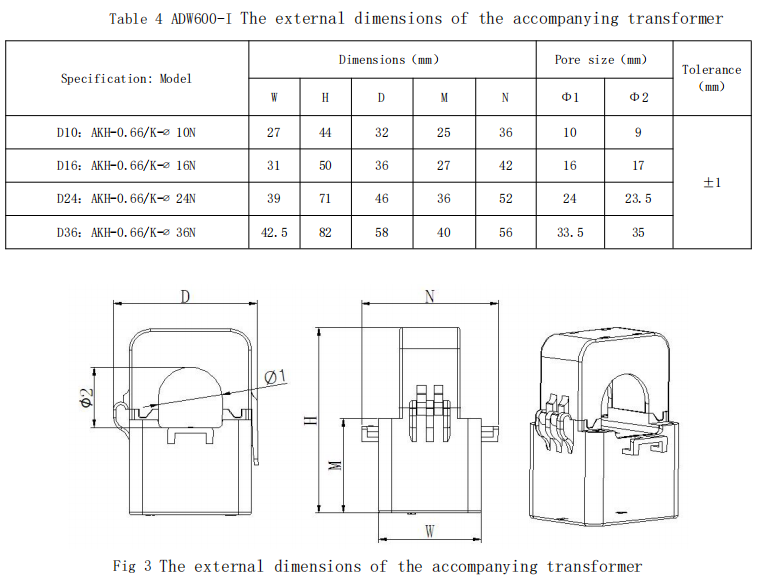

Eingangsstrom

D10: 0.03-0.15(6)A, D16: 0.8-2(100)A,

D24: 3.2-8(400)A, D36: 4.8-12(600)A

Genauigkeit der aktiven Energie

Class B

Energieimpulsbreite

80±20ms

Aktive Impulskonstante

D10: 6400 imp/kWh, D16: 400 imp/kWh,

D24: 100 imp/kWh, D36: 60 imp/kWh

Stromverbrauch

<1VA pro Phase

ADW600-K

Schaltereingang

4 passive Kanäle, integriertes 12-V-Gleichstromnetzteil

Schaltausgang

2 passive Kanäle, Kapazität AC 230 V/DC 30 V, 3 A

ADW600-TL

Temperaturmessung

12-Kanal-Temperaturmessung, Genauigkeit ±2 °C, 12 Temperaturmessleitungen serienmäßig

Fehlerstrommessung

4-Kanal-Fehlerstrommessung, maximaler Eingangsstrom 1 mA, Genauigkeit 1 %, Fehlerstromwandler muss separat erworben werden.

Temperaturbereich

Betriebstemperatur

-25 ℃ ~ 55 ℃

Lagertemperatur

-40 ℃ ~ 70 ℃

Luftfeuchtigkeit

≤95% (keine Kondensation)

Höhe

<2000m

Verkabelung Anleitung

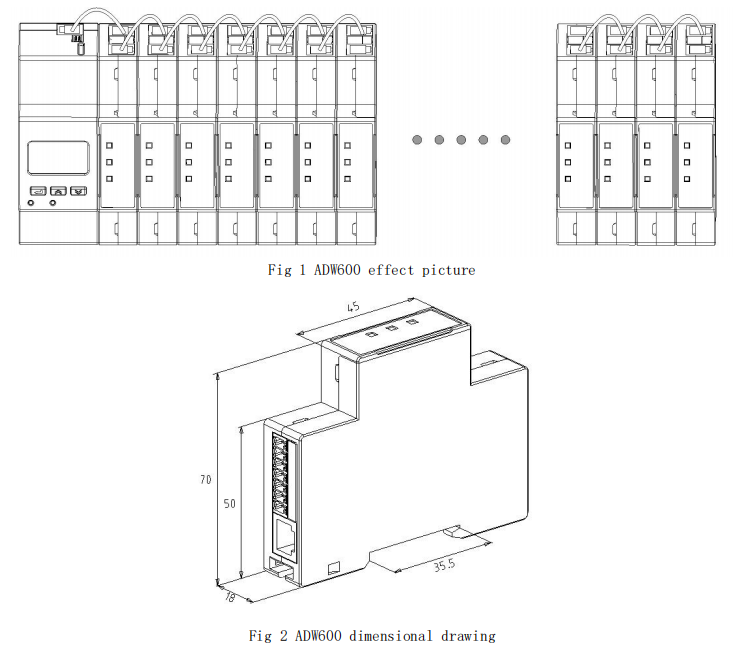

Das Mehrkanalmessmodul ADW600 ist über Ethernet-Kabel miteinander verbunden. BUS-IN ist die Eingangsschnittstelle und BUS-OUT die Ausgangsschnittstelle. Anschließen Sie sie vom ADW600-M oder Power Modul als Ausgangspunkt und fortfahren in der Reihenfolge. Verbinden Sie sich nicht umgekehrt.

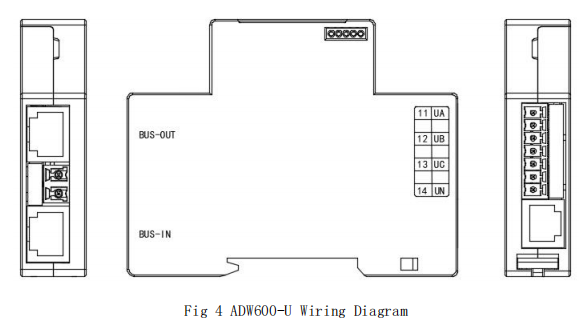

ADW600-U sollte mit dem Lastspannungssignal verbunden werden. Siehe die Verkabelung unten. Anschließen Sie die Spannungssignale von UA, UB, UC und UN an die Anschlüsse 11-14. Wenn ein dreiphasiges Dreidrahtverbindungsverfahren verwendet wird, verbinden Sie die Spannungssignale von UA, UB und UC mit den Anschlüssen 11-13. Dann Kurzschluss UB zum UN-Terminal.


ADW600-I sollte mit dem Laststromsignal verbunden werden. Siehe das Verkabelungsdiagramm. Der Standard-Transformator ist eine RJ12-Schnittstelle, die in die Messanschlüsse eingesetzt werden kann. Legen Sie einfach die drei Transformatoren entsprechend den angegebenen Richtungen auf die Lastkabel.

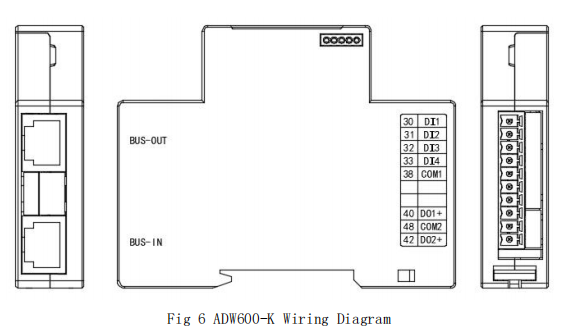

Der ADW600-K verbindet sich nach Bedarf mit Schalter-Eingangs- oder Ausgangssignalleitungen. Bitte beachten Sie, dass der COM-Port das gemeinsame Terminal ist. Siehe die Verkabelung unten.

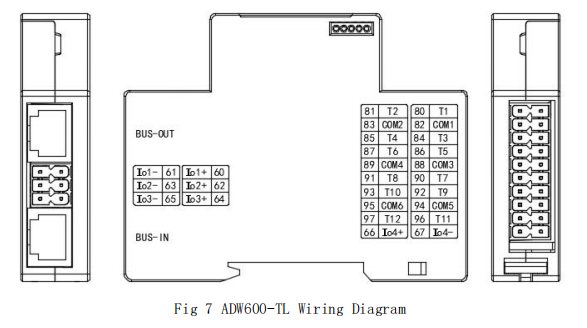

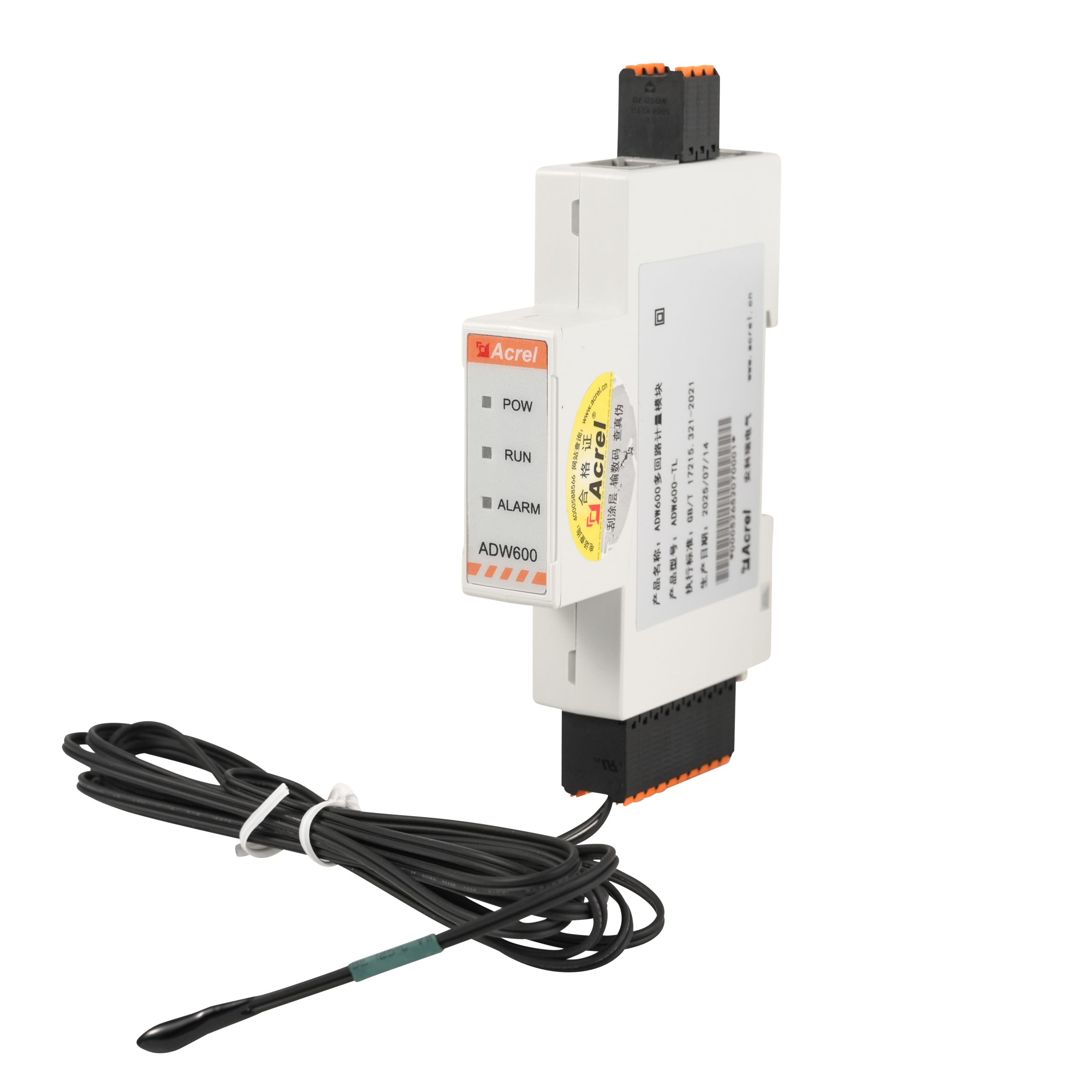

Der ADW600-TL verbindet sich nach Bedarf mit der Temperaturmesssignalleitung oder der Reststromwandlersignalleitung. Beachten Sie, dass der COM-Port der gemeinsame Anschluss für benachbarte Messschaltungen ist.
