Genauigkeit
Wirkenergie: Klasse 1
Frequenzbereich: 50 Hz
Impulsausgang
1 Kanal für kWh-Kontrollwert: 6400 Imp./kWh
400 Imp./kWh, 200 Imp./kWh, 100 Imp./kWh, 60 Imp./kWh
Verbrauch
≤ 2 VA
Hilfsstromversorgung
220 VAC

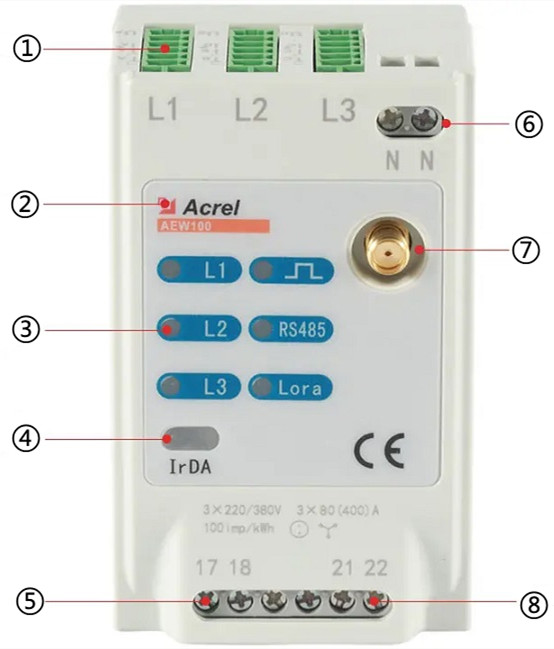

① U/I
② Marke
③ 6 LED-Leuchten
④ Infrarot-Status
⑤ Infrarot
⑥ UN
⑦ Antennenanschluss
⑧ Kommunikation
| Funktion | Funktionsbeschreibung |
| Energiemessung | Aktive kWh (positiv und negativ) |
| Elektrische Messung | U、I、 P、Q、S、PF、F |
| Impulsausgang | Aktiver Impulsausgang |
| LED-Anzeige | (L1, L2, L3) Anzeige der Stromversorgung, Puls, Kommunikation, Wireless-Status |
| Kommunikation | Drahtlose Übertragung auf 470 MHz |
| Infrarotkommunikation | |
| Kommunikationsschnittstelle: RS485 |
| Stromspannung | Nennspannung | 3 × 220/380 V, 3 × 380 V, 3 × 57,7/100 V, 3 × 100 V |
| Referenzfrequenz | 50 Hz | |
| Verbrauch | <2VA (jede Phase) | |
| Strom | Eingangsstrom | 3 × 1,5 (6) A, 3 × 20 (100) A, 3 × 40 (200) A, 3 × 80 (400) A, 3 × 120 (600) A |
| Startstrom | 4‰Ib (1. Klasse) | |
| Verbrauch | <2VA | |
| Messleistung | Standard | GB/T17215.321-2008 |
| Wirkenergiegenauigkeit | 1. Klasse | |
| Temperaturgenauigkeit | ±2℃ | |
| Impuls | Impulsbreite | 80ms±20ms |
| Pulskonstante | 6400 Imp/kWh, 400 Imp/kWh, 200 Imp/kWh, 100 Imp/kWh, 60 Imp/kWh Übertragung ein | |
| Kommunikation | Drahtlos | 470 MHz und die maximale Entfernung im freien Raum beträgt 1 km |
| Infrarotkommunikation | Die konstante Baudrate beträgt 1200 | |
| Schnittstelle | RS485 (A+, B-) | |
| Verbindungsmodus | Geschirmte Twisted Pair-Leiter | |
| Protokoll | MODBUS-RTU |
