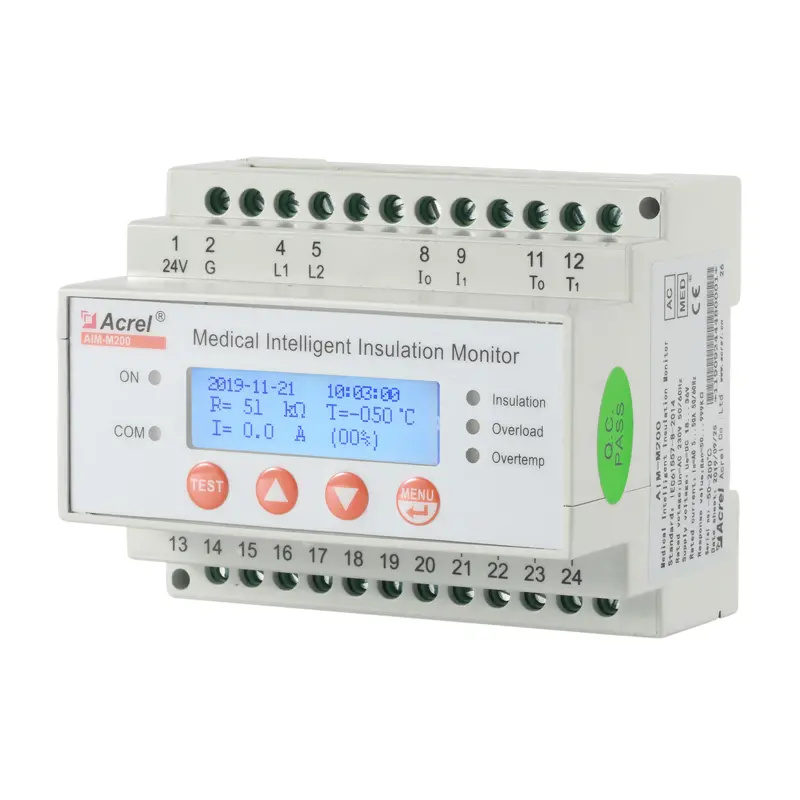

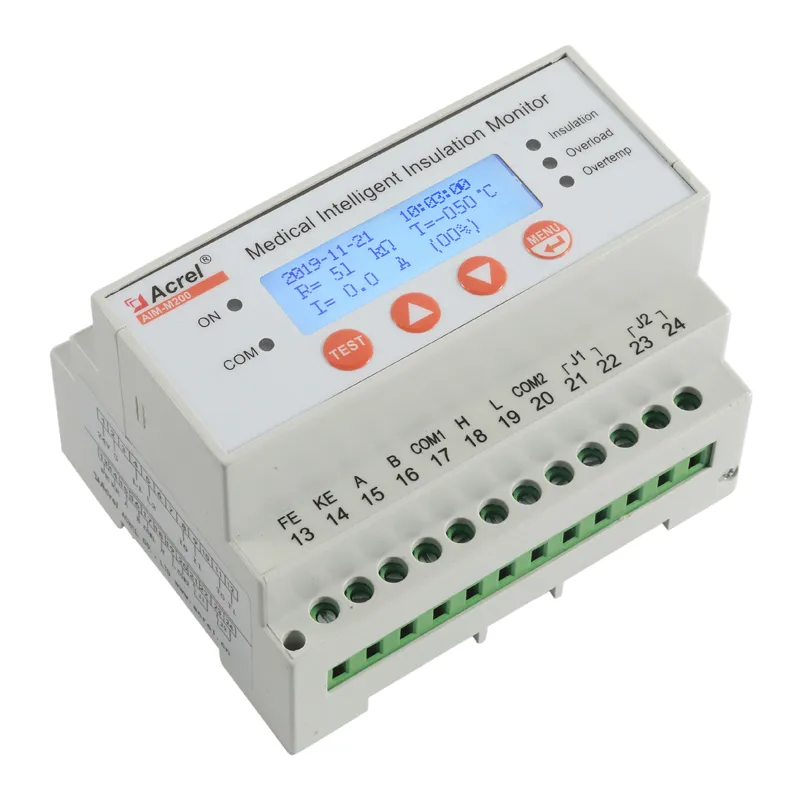

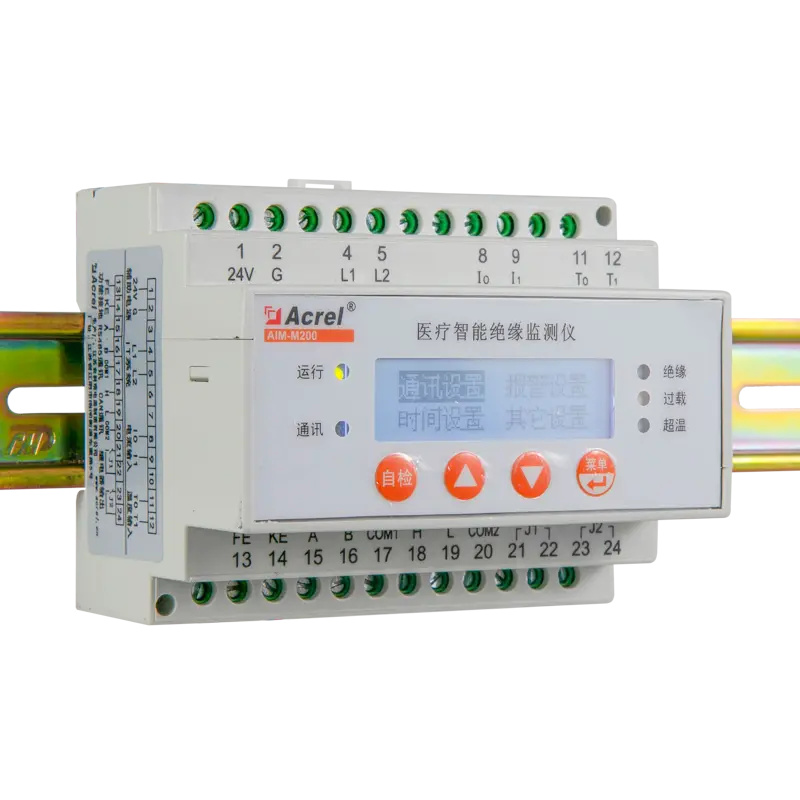

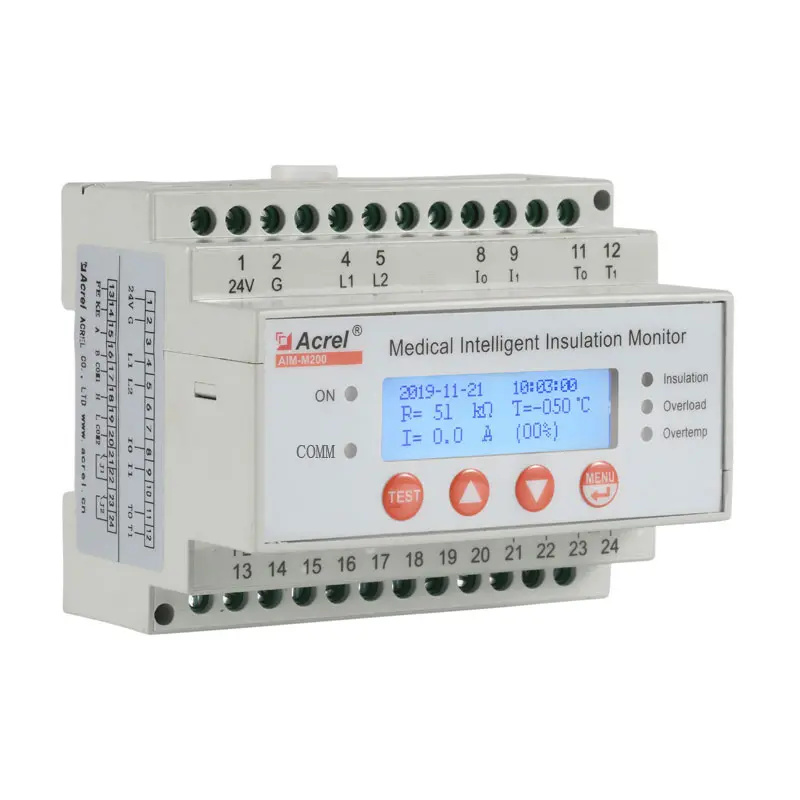

AIM-M200 Medizinischer intelligenter Isolationsmonitor

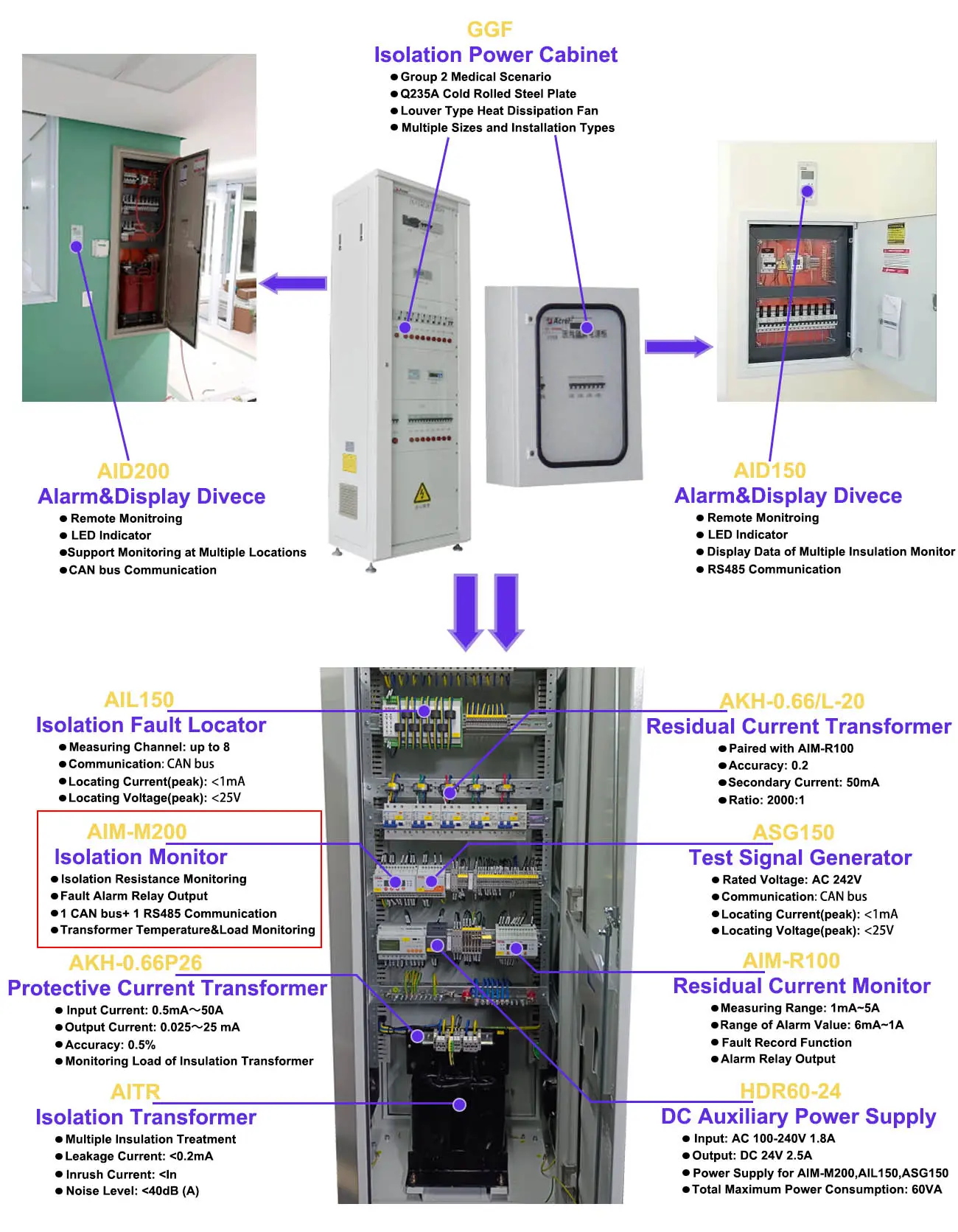

Das intelligente medizinische Isolationsüberwachungsgerät AIM-M200 nutzt fortschrittliche Mikrocontroller-Technologie, die sich durch hohe Integration, kompakte Größe und einfache Installation auszeichnet und Intelligenz, Digitalisierung und Vernetzung vereint. Es eignet sich ideal für die Isolationsüberwachung von isolierten Stromversorgungssystemen in medizinischen Bereichen der Klasse 2 wie Operationssälen und Intensivstationen.

Isolationsüberwachung für medizinische IT-Systeme
Last- und Temperaturüberwachung des Trenntransformators
Gerätetrennungsüberwachung

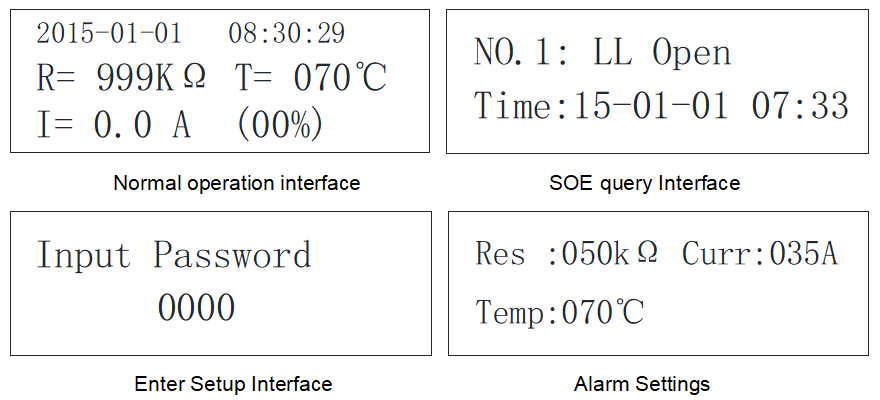

LED-Anzeigen: Ein, Isolation, Überlast, Übertemperatur
Alarmrelaisausgang
Prüftaste
Isolationsfehlerortung
RS485 (MODBUS-RTU) + CAN

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

Funktion
1) Echtzeitüberwachung und Fehleralarm des Erdungsisolationswiderstands,
2) Anzeige des Transformatorlaststroms und der Transformatorwicklungstemperatur des überwachten IT-Systems,
3) Verwendung mit einem Isolationsfehlersuchgerät, das die Fehlerortung ferngesteuert startet und die Ortungsergebnisse bei Isolationsfehlern anzeigt,
4) Echtzeitüberwachung von Leitungsunterbrechungsfehlern, Temperatursensorunterbrechungsfehlern und Funktionserdungsleitungsunterbrechungsfehlern des überwachten Systems mit Alarmmeldung innerhalb von 2 Sekunden nach Auftreten des Fehlers,
5) Relaisalarmausgang, LED-Alarmanzeige und weitere Fehleranzeigefunktionen,
6) Verwendung als zentrales Alarm- und Anzeigegerät, Prüfsignalgenerator, Isolationsfehlersuchgerät und Kommunikation mit übergeordneter Computerverwaltungssoftware zur Echtzeitüberwachung des Betriebszustands des IT-Systems.
7) Ereignisprotokollierung: Aufzeichnung von Alarmzeit und Fehlerart. Bedienpersonal kann damit den Betrieb des Systems analysieren und Fehler umgehend beheben.

Technische Daten

AUX-Stromversorgung	Stromspannung	DC 18-36V	Temperaturüberwachung	Wärmewiderstand	2 Pt100
AUX-Stromversorgung	Stromverbrauch	≤3VA		Messbereich	-50~+200℃
Isolationsüberwachung	Widerstandsmessbereich	10-999kΩ		Alarmwertbereich	0~+200℃
	Antwortwert	50-999kΩ	Alarmausgang	Ausgabemodus	2 Relais
	Relative Unsicherheit	±10%	Alarmausgang	Kontaktbewertung	AC 250V/3A DC 30V/3A
	Ansprechzeit	≤3s	Umfeld	Betriebstemperatur	-10~+55℃
	Zulässige Netzableitkapazität Ce	≤5uF		Transporttemperatur	-25~+70℃
	Messspannung Um	≤12V		Lagertemperatur	-25~+70℃
	Messstrom Im	≤50uA		Relative Luftfeuchtigkeit	5%-95%, Keine Kondensation
	Impedanz Zi	≥200kΩ		Höhe	≤2500m
	Innerer Gleichstromwiderstand Ri	≥240kΩ	IP-Grad		IP30
	Zulässige Fremdgleichspannung Ufg	≤DC280V	Bemessungsstoßspannung / Verschmutzungsgrad		4KV/Ⅲ
Laststromüberwachung	Messwert	2.1-50A	EMC		IEC 61326-2-4
	Alarmwert	5-50A	Kommunikation		CAN
	Messgenauigkeit	±5%	Kommunikation		RS485(Modbus-RTU)
