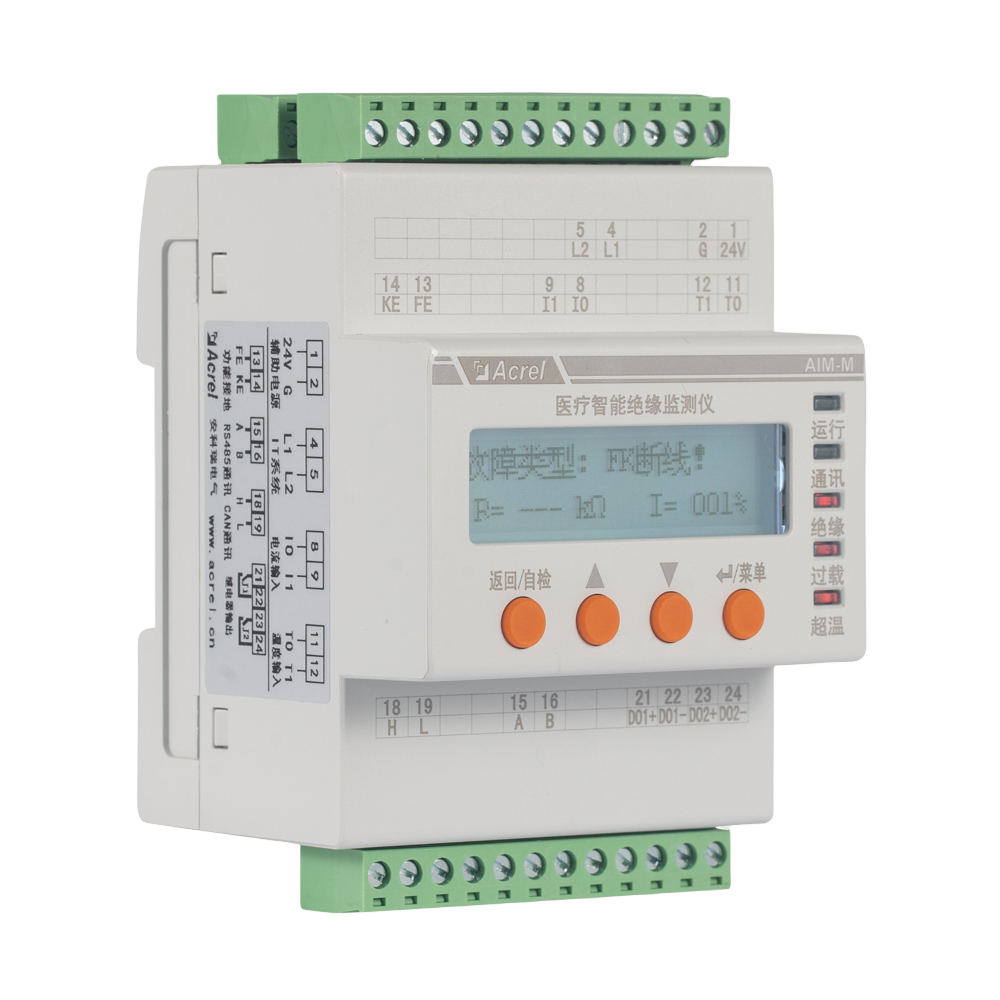

AIM-M300 Medizinischer intelligenter Isolationsmonitor

Das intelligente medizinische Isolationsgerät AIM-M300 überwacht den Isolationswiderstand medizinischer IT-Systeme. Gleichzeitig werden Laststrom und Temperatur des IT-Systemtransformators überwacht. In Kombination mit den Isolationsfehlersuchgeräten der Serien ASG100 und AIL100 sowie den entsprechenden Messstromwandlern unterstützt das AIM-M300 die Isolationsfehlerortung. Das intelligente medizinische Überwachungsgerät der AIM-M300-Serie nutzt fortschrittliche Mikrocontroller-Technologie, die sich durch hohe Integration, kompakte Größe und einfache Installation auszeichnet und Intelligenz, Digitalisierung und Vernetzung vereint. Es eignet sich für die Isolationsüberwachung von isolierten Stromsystemen in medizinischen Bereichen der Klasse 2 wie Operationssälen und Intensivstationen.

Isolationsüberwachung für medizinische IT-Systeme
Last- und Temperaturüberwachung des Trenntransformators
Gerätetrennungsüberwachung
LED-Anzeigen: Ein, Isolation, Überlast, Übertemperatur
Alarmrelaisausgang
Prüftaste

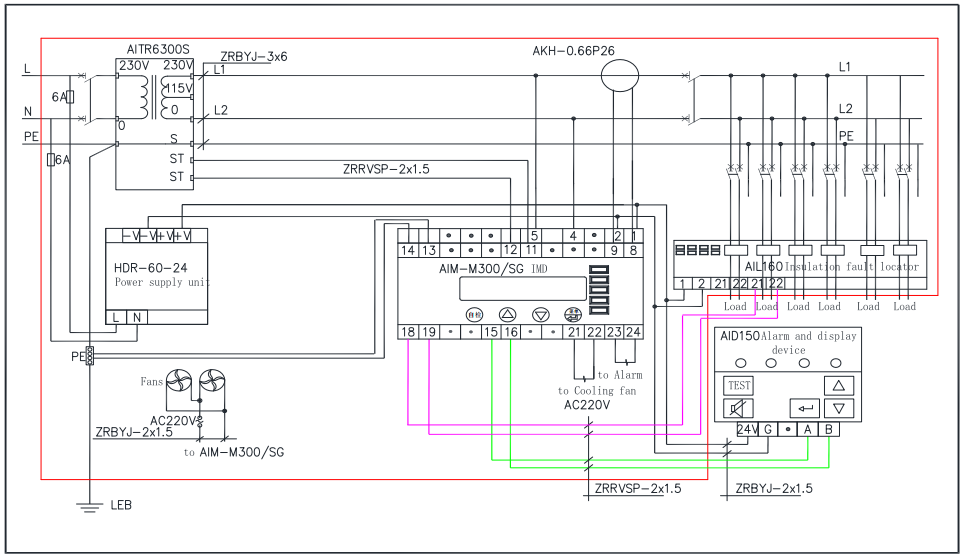

Isolationsfehlerortung
RS485 (MODBUS-RTU) + CAN

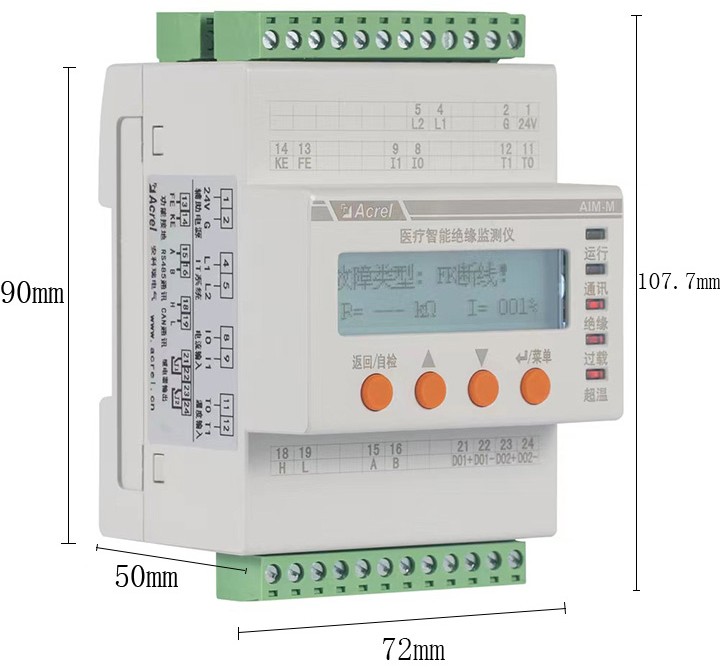

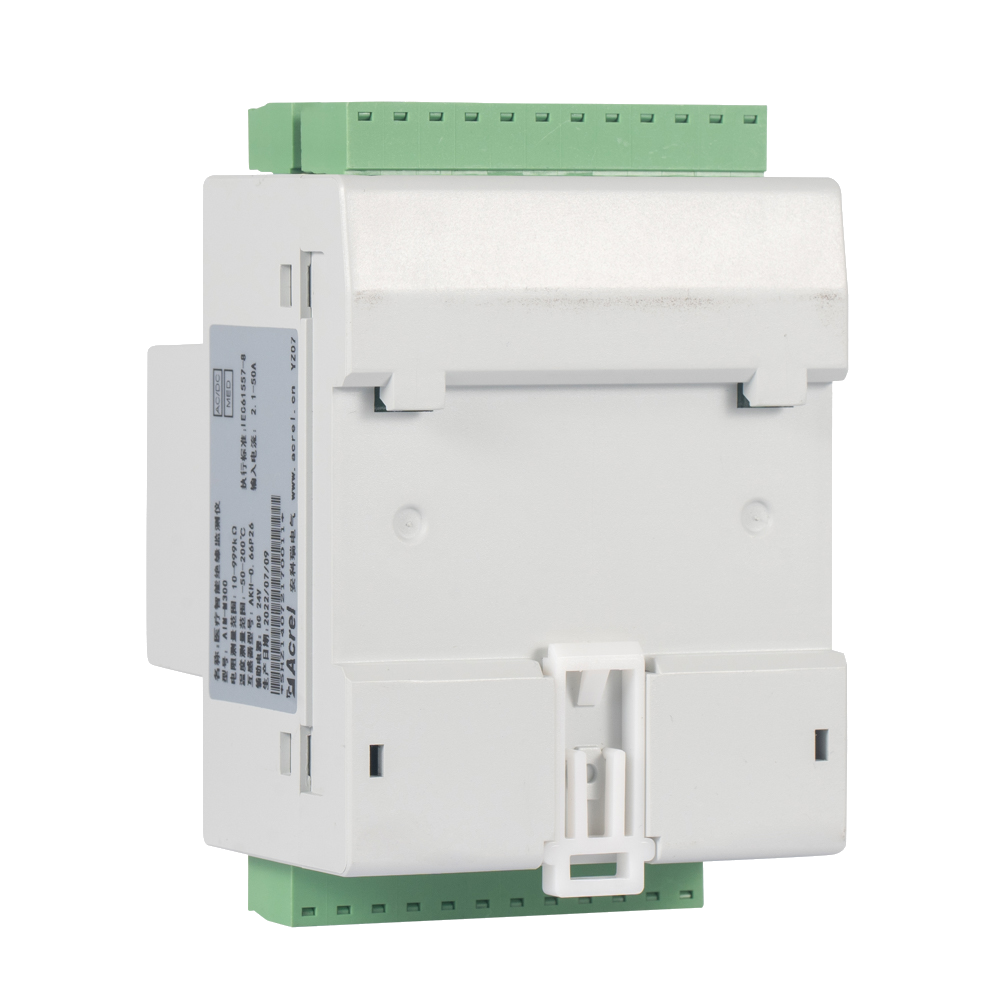

DIN 35 mm

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

Funktion

Ereignisprotokollierung zur Aufzeichnung von Alarmzeit und Fehlerart. Dies erleichtert dem Bedienpersonal die Analyse des Systembetriebs und die schnelle Behebung von Fehlern.

Echtzeitüberwachung und Fehleralarmierung des Erdungsisolationswiderstands, des Transformatorlaststroms und der Transformatorwicklungstemperatur des überwachten IT-Systems;

Ortungsstromgenerator für Isolationsfehlerortungssysteme;

Echtzeitüberwachung von Leitungsunterbrechungsfehlern, Stromsensorunterbrechungen, Temperatursensorunterbrechungen und Funktionserdungsfehlern des überwachten Systems mit Alarmmeldung innerhalb von 2 Sekunden nach Auftreten des Fehlers;

Relaisalarmausgang, LED-Alarmanzeige und weitere Fehleranzeigefunktionen;

Zwei Feldbus-Kommunikationstechnologien für zentrale Alarm- und Anzeigegeräte, Isolationsfehlerorter und die Kommunikation mit übergeordneter Computerverwaltungssoftware sowie Echtzeitüberwachung des Betriebszustands des IT-Systems.

Technische Daten

AUX-Stromversorgung	Stromspannung	DC 18…36V
AUX-Stromversorgung	Stromverbrauch	≤6W
Isolationsüberwachung	Widerstandsmessbereich	15…999kΩ
	Antwortwert	50…999kΩ
	Relative Unsicherheit	±10%,±10K
	Ansprechzeit	≤3s
	Zulässige Netzableitkapazität Ce	≤5uF
	Messspannung Um	≤12V
	Messstrom Im	≤50uA
	Impedanz Zi	≥200kΩ
	Innerer Gleichstromwiderstand Ri	≥240kΩ
	Zulässige Fremdgleichspannung Ufg	≤DC280V
Temperaturüberwachung	Wärmewiderstand	2 Pt100
	Messbereich	-50~+200℃
	Alarmwertbereich	0~+200℃
Storm Überwachung	Alarmwert	5…60A
Storm Überwachung	Messgenauigkeit	±5%
