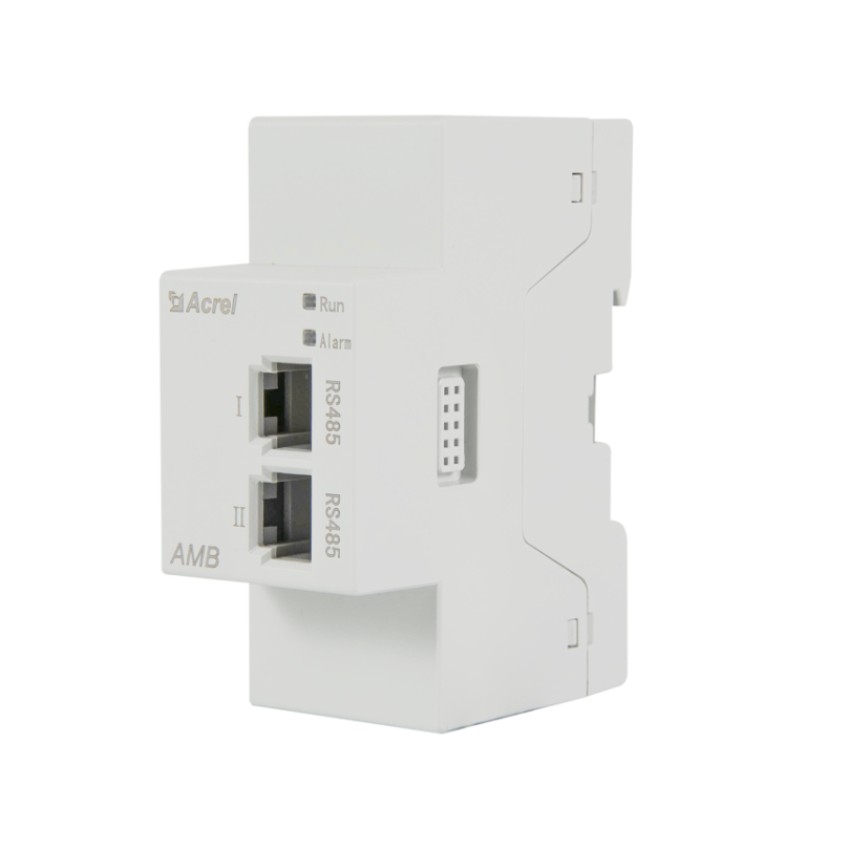

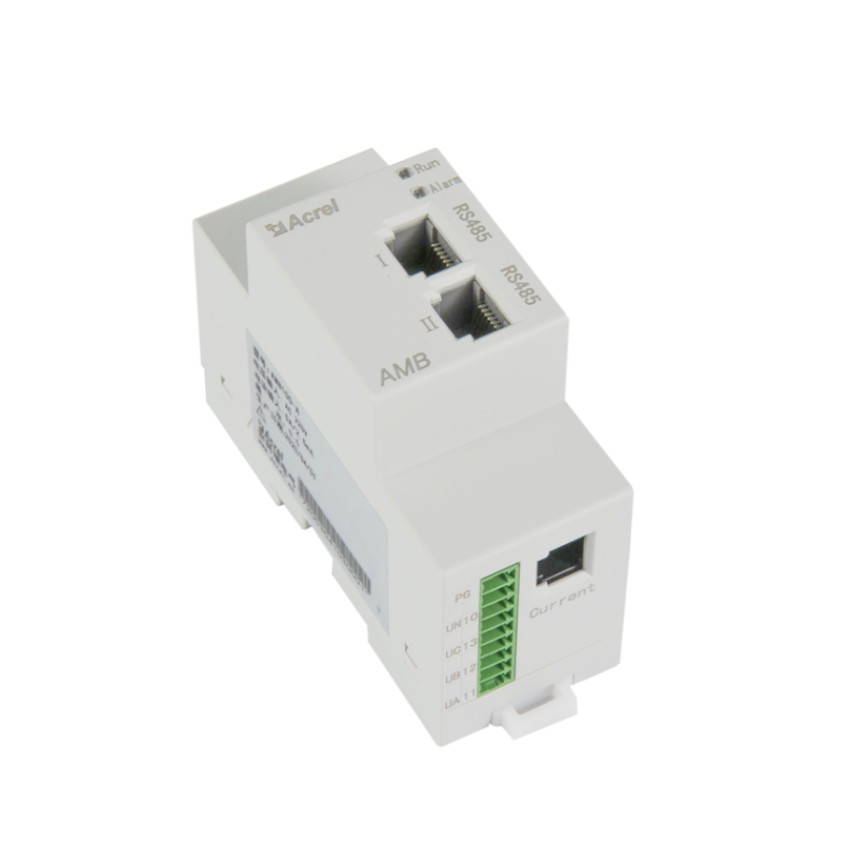

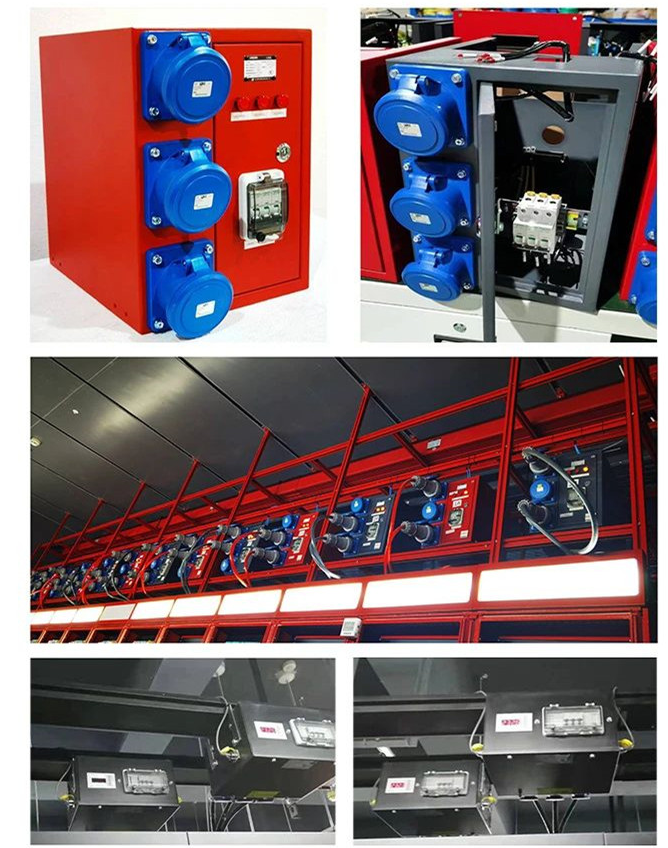

AMB100/AMB110 AC-Serie Datencenter-Sammelschienen-Überwachungsmodul

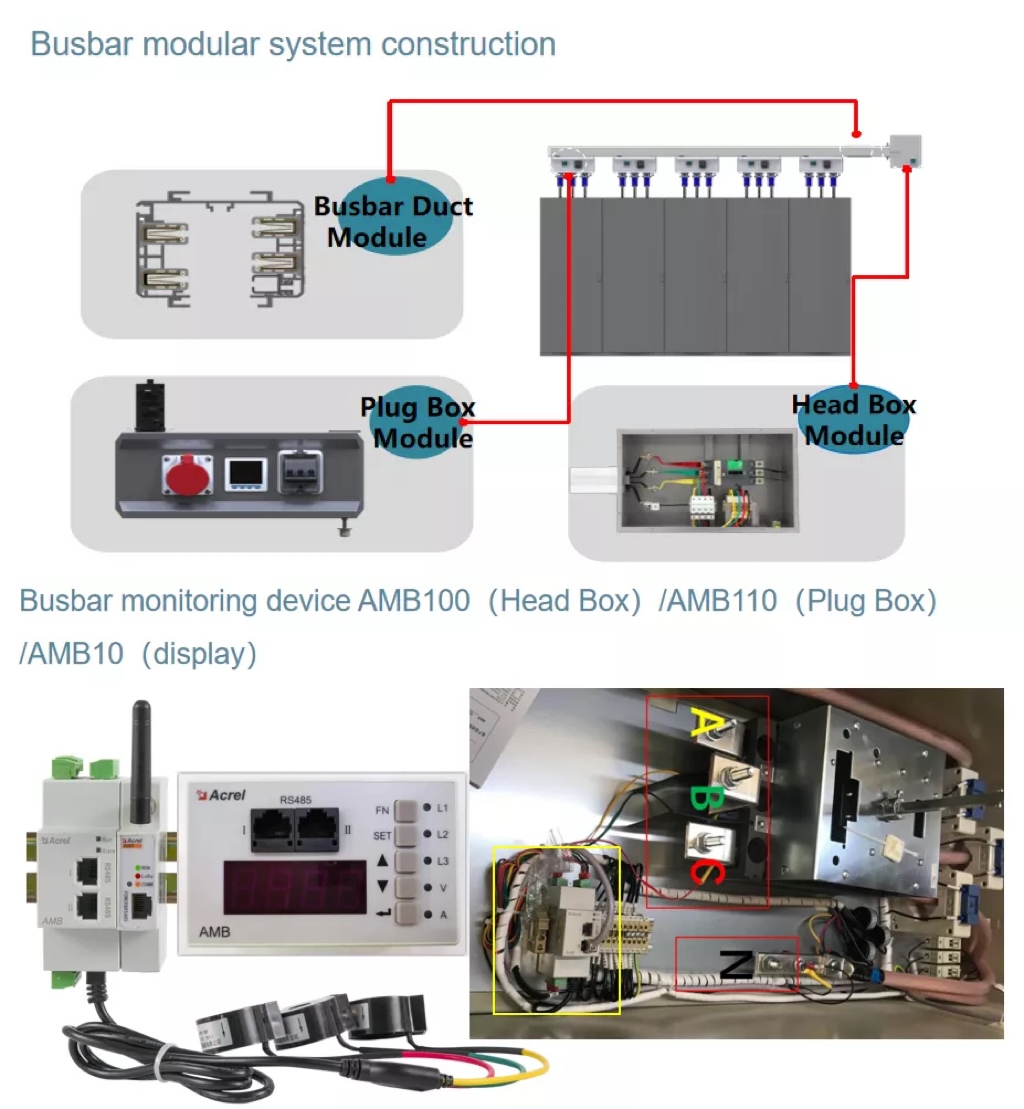

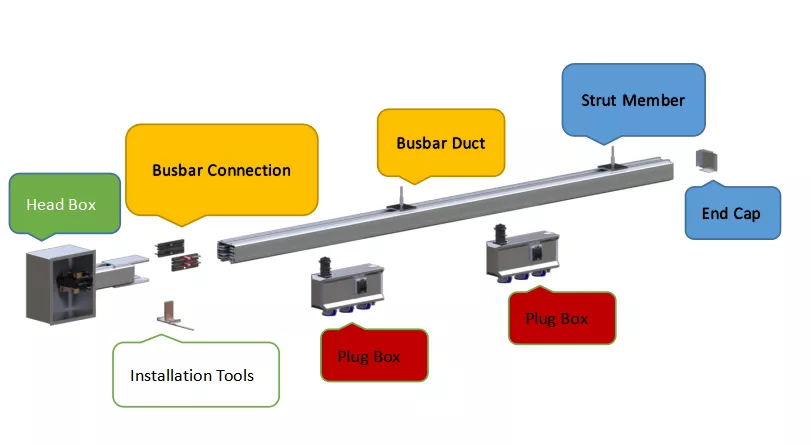

Der AMB Smart Wechselstrom-Sammelschienenmonitor ist eine Neuentwicklung für intelligente Stromsammelschienen. Er besteht aus einem Einspeise- und einem Abgriffserkennungsmodul und integriert Funktionen zur konventionellen Leistungsmessung, Stromüberwachung, Verbrauchsermittlung und -steuerung. Er verfügt außerdem über eine Online-Alarmfunktion und ermöglicht den unabhängigen Offline-Betrieb. Er überwacht die Temperatur der Sammelschienenschnittstelle in Echtzeit.
Produktinfo
Technische Daten
|
Typ
|
Standard functions
|
Optionale Funktionen |
|
AMB100-A
|
(1) Vollständige elektrische Messungen eines dreiphasigen Wechselstromkreises, Messung der 2. bis 63. Harmonischen, 1 Leckstrom, 8-Wege-Temperatur, 1-Wege-Feuchtigkeitsmessung, Messung des maximalen Bedarfs, Neutralleiterstrom, Messung der Potenzialdifferenz zwischen Nullleitung und Erdleitung, 2 digitale Eingänge, 2 digitale Ausgänge |
/W(LORA)
|
|
AMB100-A-P1
|
(2) Vollständige elektrische Messungen von dreiphasigen Wechselstromkreisen, Messung der 2. bis 63. Harmonischen, 1 Ableitstrom, 8-fach Temperaturmessung, 1-fach Feuchtigkeitsmessung, Messung des maximalen Bedarfs, Messung des Neutralleiterstroms, 2 digitale Eingänge, 2 digitale Ausgänge, diskrete Hilfsstromversorgung
|
|
|
AMB110-A
|
(1)Vollständige elektrische Messungen von dreiphasigen Wechselstromkreisen, Messung der 2. bis 63. Harmonischen, 1 Ableitstrom, 8-fach Temperaturmessung, 1-fach Feuchtigkeitsmessung, Messung des maximalen Bedarfs, Messung des Neutralleiterstroms, Messung der Potenzialdifferenz zwischen Nullleiter und Erdleiter, 2 digitale Eingänge, 2 digitale Ausgänge
|
|
|
AMB110-A-P1
|
(2) Vollständige elektrische Messungen von dreiphasigen Wechselstromkreisen, Messung der 2. bis 63. Harmonischen, 1 Ableitstrom, 8-fach Temperatur, 1-fach Feuchtigkeit, Messung des maximalen Bedarfs, Messung des Neutralleiterstroms, 2 digitale Eingänge, 2 digitale Ausgänge, diskrete Hilfsstromversorgung
|
|
|
AMB120
|
8-Wege-Temperatur | |
|
AMB10
|
Monitor; der vordere Netzwerkanschluss: AMB10(F); der hintere Netzwerkanschluss: AMB10(B&DZ), kann die Spannungs- und Stromparameter automatisch anzeigen | |
|
AMB20
|
AMB20-1: Zubehör, verwendet mit AMB100/AMB110 für die Übertragung von Netzwerkports zwischen intelligenten Bus-Startboxen und Plug-in-Boxen. AMB20-2: Zubehör, verwendet mit AMB100/AMB110 für die Übertragung von RS485-Ports zwischen intelligenten Bus-Startboxen und Plug-in-Boxen zwischen Netzwerkports. |
Hinweis 1: AMB: Sammelschienenserie; 100: für Speiseschrank; 110: für Abgriffschrank; 120: zur Temperaturerfassung; A: für Wechselstromsystem; P1: diskrete Hilfsstromversorgung
Hinweis 2: Das AMB10-Display ist optional. Das Display ist in AMB10(F) mit Frontanschluss und AMB10(B&DZ) mit Rückanschluss unterteilt. Es zeigt Spannung und Stromstärke in einem automatischen Zyklus an.

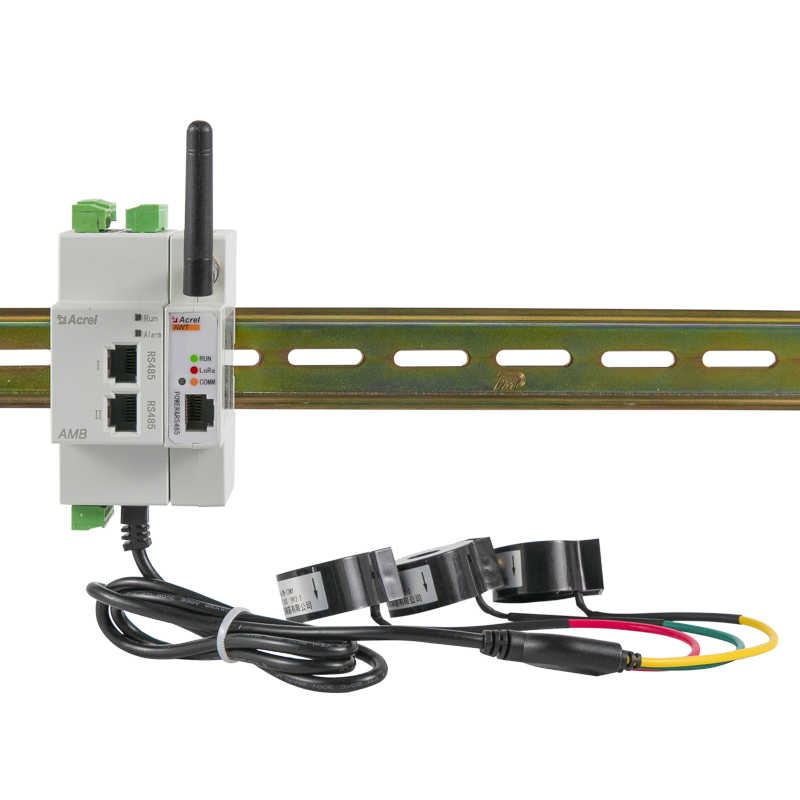

Hinweis 3: Für die optionale LORA-Funktion ist eine externe Magnetantenne vorhanden. Die Standardlänge beträgt 2 m.
Hinweis 4: Temperatursensoren sind in zwei Varianten mit rundem Loch (12 mm und 8 mm) sowie in einer zylindrischen Variante (6 mm) erhältlich. Jede Variante umfasst gelbe, grüne, rote und schwarze Sensoren.
|

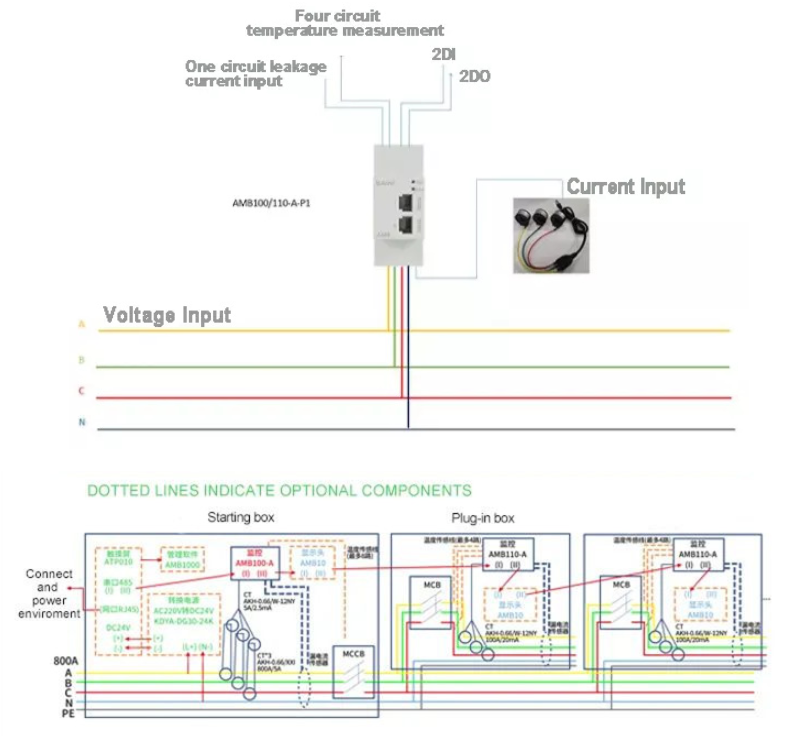

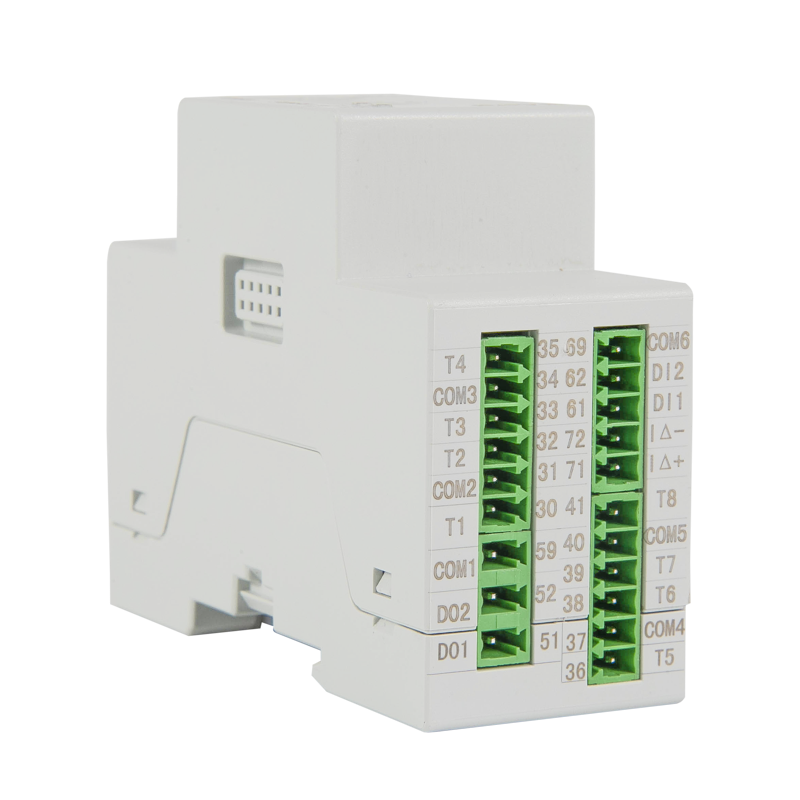

AMB100-A-□/AMB110-A-□
|
||
| Gemessene Parameter | Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Wirkenergie, Blindenergie, 2.–63. Harmonische, Temperatur, Leckage | |
| Stromspannung | Nennwert |
3×220/380VAC
|
| Bereich |
±20%
|
|
| Überlastung | 1 Kanal: 0-5 VDC | |
|
Storm
|
CT
|
AMB100-A：5A/2.5mA, 100A/20mA, 400A/100mA, 600A/100mA
AMB110-A：100A/20mA
|
| Bereich |
1%-120%
|
|
| Überlastung | 1,2-mal so hoch wie der Nennstromwert kontinuierlich oder 10-mal so hoch wie der Nennstromwert momentan pro Sekunde | |
| Eingangsfrequenz |
45-65Hz
|
|
| Messgenauigkeit | Spannung/Strom: Klasse 0,2; Wirkleistung/Energie: Klasse 0,5; Ruheleistung/Energie: Klasse 1; Temperatur: ±1 °C | |
| Hilfsstromversorgung | AMB100/110-A(/W): Auslösung nach Empfang des Anforderungssignals AMB100/110-A(/W)-P1: Befolgen Sie die Sammelschienenspannung |
|
| Funktionen | Temperaturerkennung |
-20-150℃
|
|
Leakage
|
0-1A
|
|
| Digitaleingang | 2 Trockenkontakteingänge | |
| Digitalausgang | 2 Relaisausgänge; Kontaktkapazität: 3A/30VDC, 3A/250VAC | |
|
Kommunikation
|

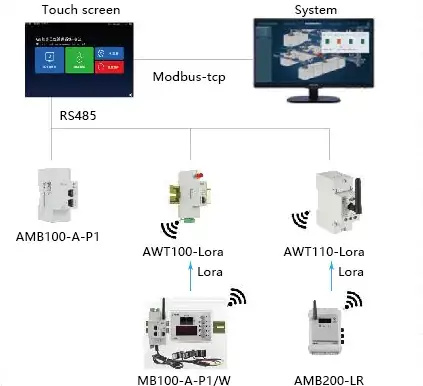

Über RS485/Modbus-RTU oder LORA-Antenne | |
|

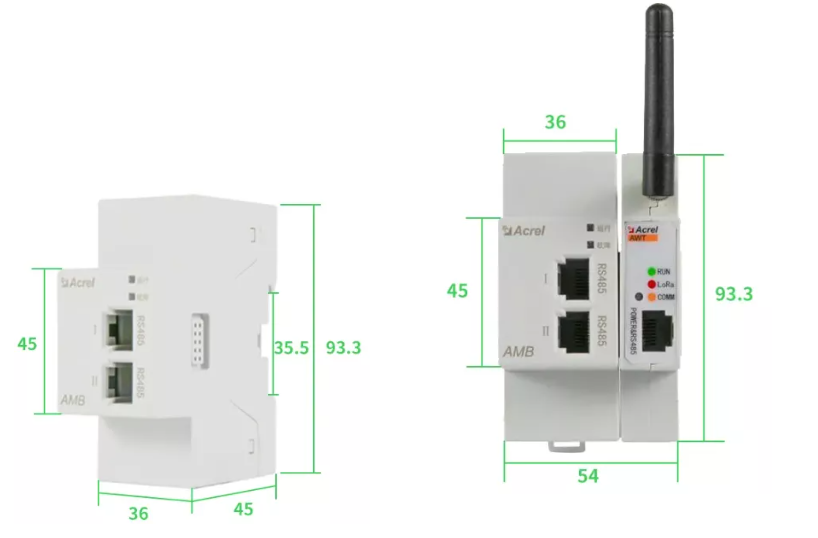

Installation
|
Verwenden Sie eine DIN35mm-Schiene | |
| Schutz |
IP20
|
|
| Verschmutzungsgrad |
2
|
|
| Umfeld | Temperatur / Luftfeuchtigkeit / Höhe | Betriebstemperatur: -20–60 °C Lagertemperatur: -25–70 °C Relative Luftfeuchtigkeit: ≤ 93 % Höhe: ≤ 2500 m |
| Sicherheit | Isolierung | Der Mindestisolationswiderstand zwischen allen Anschlüssen und leitfähigen Komponenten des Gehäuses beträgt 100 MΩ. |
| Spannungsfestigkeit | Wenn zwischen Spannungs-/Stromeingang, Relaisausgang, RS485-Anschluss, Hilfsstromversorgung und digitalen Eingängen eine Spannung von 2 kV AC angelegt wird, muss der Leckstrom weniger als 2 mA betragen und es darf innerhalb von 1 Minute kein Durchschlag oder Überschlag auftreten. | |
| Elektromagnetische Störfestigkeit | Immunität gegen elektrostatische Entladung |
Klasse 4
|
| Elektromagnetische HF-Störfestigkeit |
Klasse 3
|
|
| Immunität gegen transiente Bursts |
Klasse 4
|
|
| Überspannungsfestigkeit |
Klasse 4
|
|
|
AMB120
|
||
| Messgenauigkeit |
Temperatur: ±1℃
|
|
| Hilfsstromversorgung | 220 V AC, diskret | |
| Funktionen | Temperaturerkennung |
-20-150℃
|
|
Kommunikation
|
Über RS485/Modbus-RTU oder LORA-Antenne | |
|
Installation
|
Verwenden Sie eine DIN35mm-Schiene | |
| Schutz |
IP20
|
|
| Verschmutzungsgrad | 2 | |
|
Umfeld
|
Temperatur / Luftfeuchtigkeit / Höhe | Betriebstemperatur: -20–60 °C Lagertemperatur: -25–70 °C Relative Luftfeuchtigkeit: ≤ 93 % Höhe: ≤ 2500 m |
|
Safety
|
Isolierung | Der Mindestisolationswiderstand zwischen allen Anschlüssen und leitfähigen Komponenten des Gehäuses beträgt 100 MΩ. |
| Spannungsfestigkeit | Wenn zwischen Spannungs-/Stromeingang, Relaisausgang, RS485-Anschluss, Hilfsstromversorgung und digitalen Eingängen eine Spannung von 2 kV AC angelegt wird, muss der Leckstrom weniger als 2 mA betragen und es darf innerhalb von 1 Minute kein Durchschlag oder Überschlag auftreten. | |
|
Elektromagnetische Störfestigkeit
|
Immunität gegen elektrostatische Entladung | Klasse 4 |
| Elektromagnetische HF-Störfestigkeit | Klasse 3 | |
| Immunität gegen transiente Bursts | Klasse 4 | |
| Überspannungsfestigkeit | Klasse 4 | |
