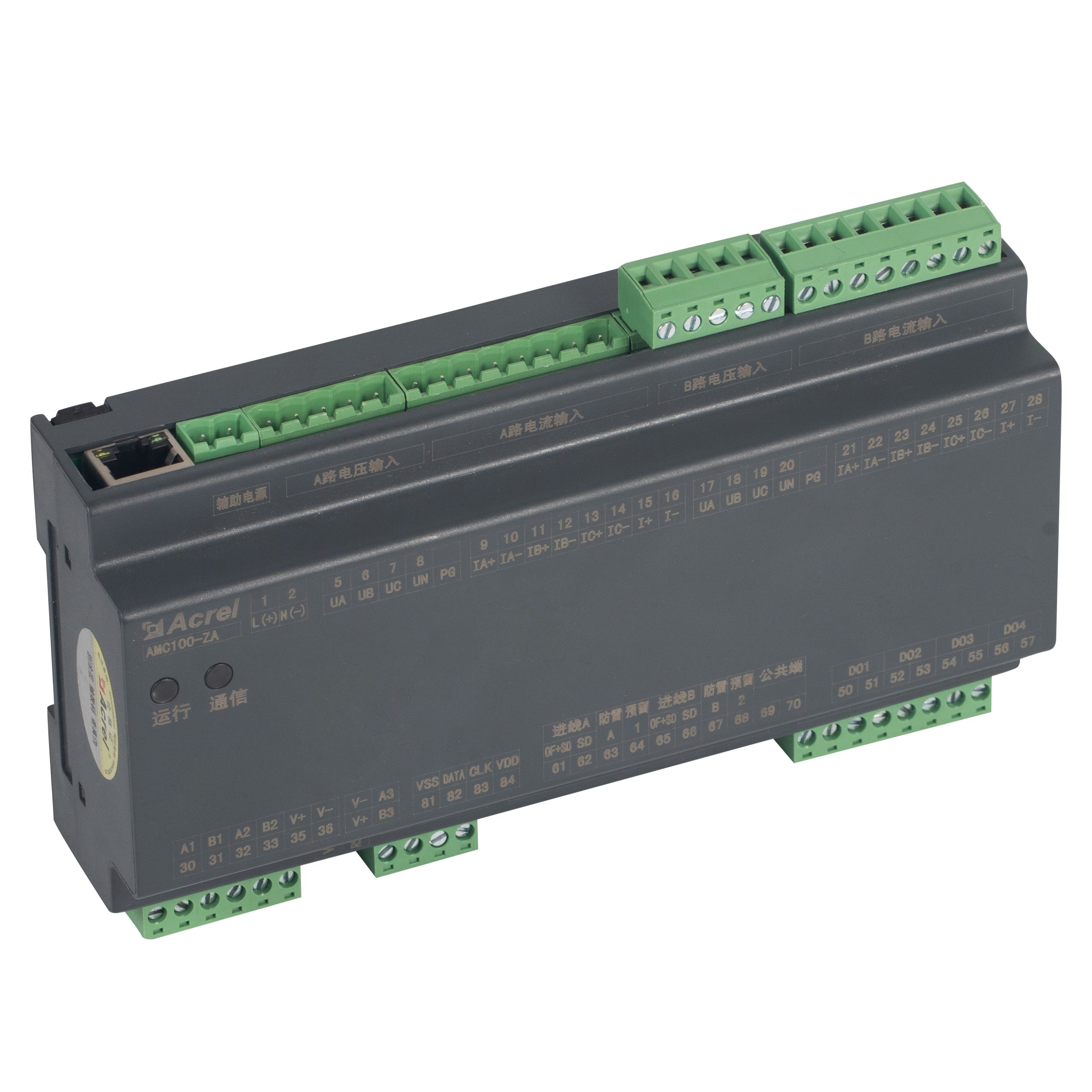

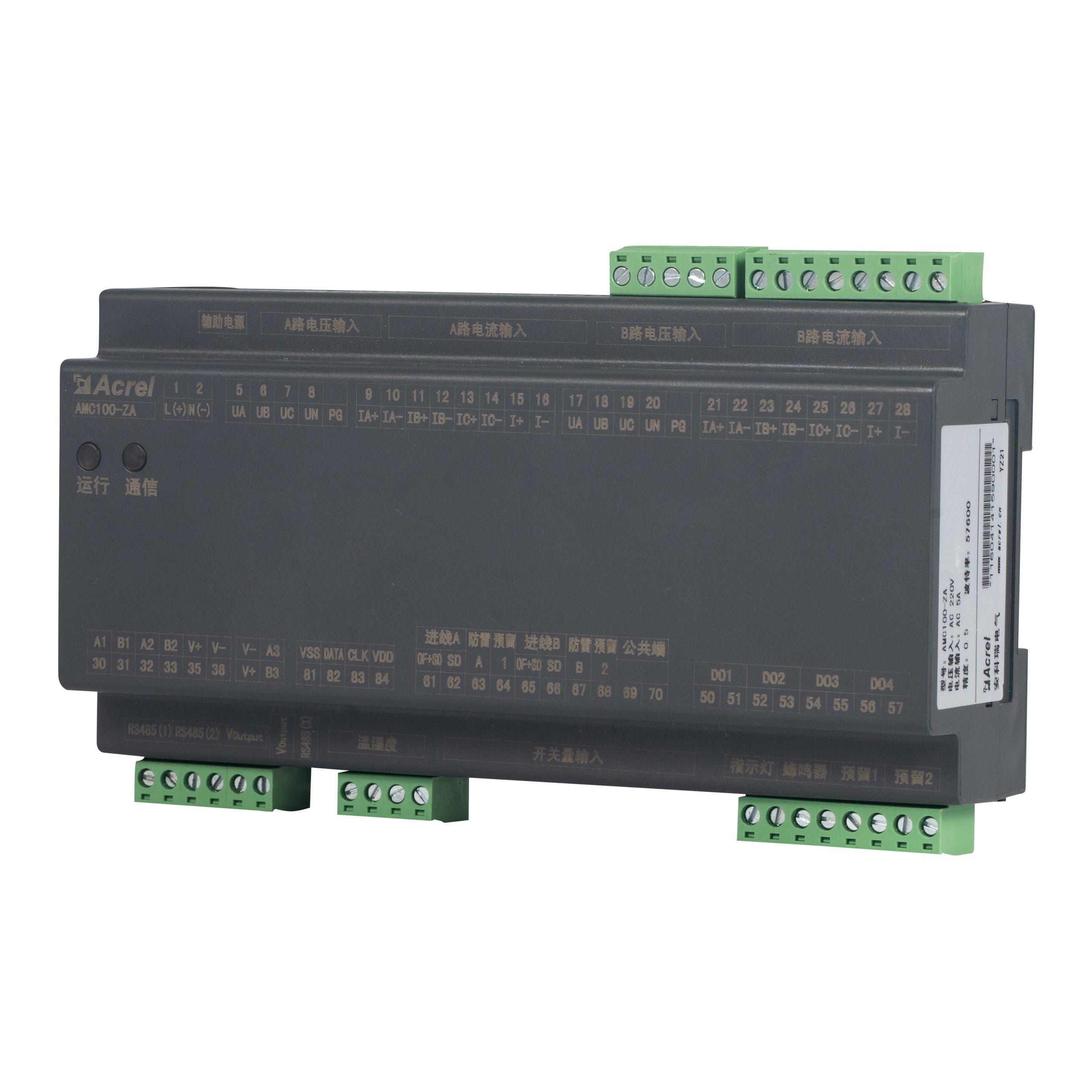

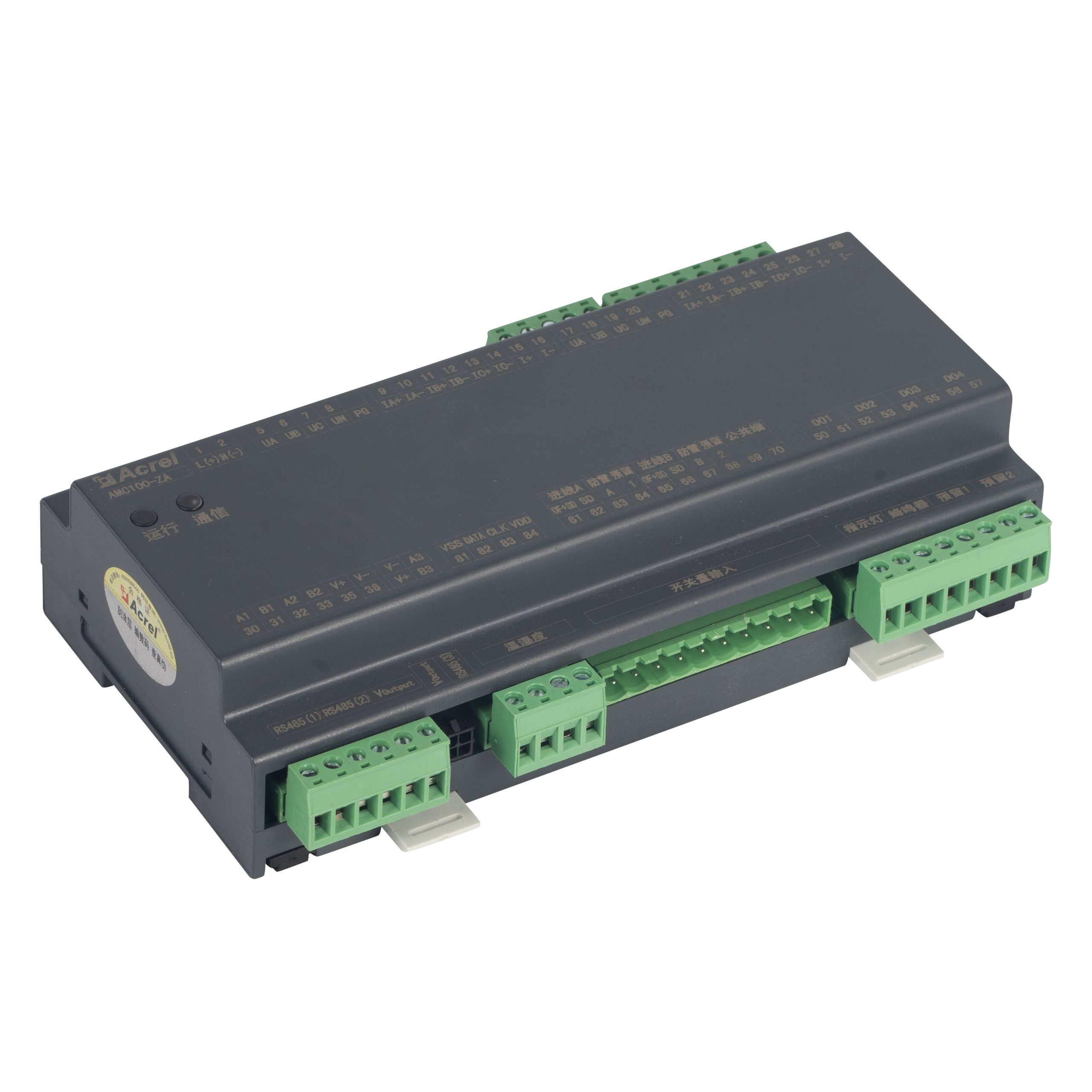

AMC100-ZA AC Präzisionsgerät zur Überwachung der Stromverteilung

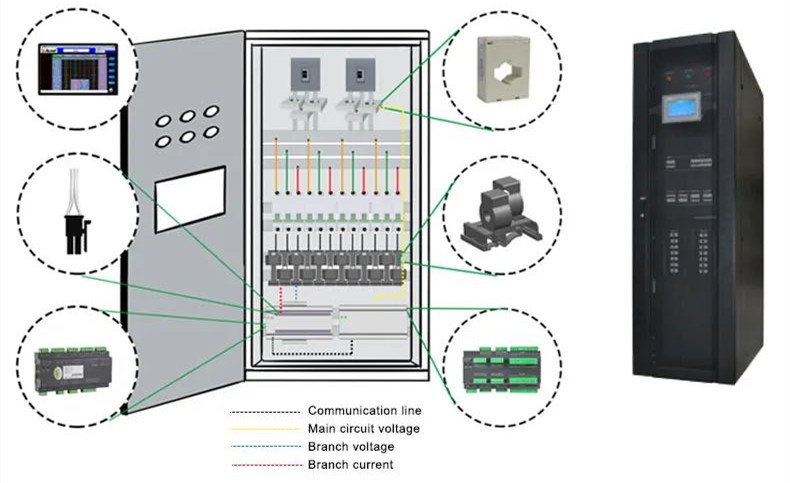

Die AC-Geräte zur Überwachung der AC-Stromversorgung der AMC100-Serie von Acrel sind ein Messgerät, das für das Energiemanagement von Rechenzentrumsservern entwickelt wurde. Das kompakte Design des Geräts ermöglicht die Echtzeitüberwachung aller elektrischen Parameter, Ein- und Ausgangsschalter sowie des Ableiterstatus von zwei eingehenden und 192 ausgehenden A+B-Leitungen. Die Präzisionsüberwachungsgeräte für die Stromverteilung der AMC100-Serie werden in IDC-Rechenzentren wie Finanzen, Betreibern, Behörden und IT eingesetzt. Das Produkt kann flexibel konfiguriert werden, um den Stromverbrauch im gesamten Rechenzentrum in Echtzeit zu überwachen und zentral zu verwalten.

Überwacht die Spannung, den Strom, die Leistung und die elektrische Energie von 2 unabhängigen eingehenden Leitungen A+B

8 digitale Eingänge, 4 digitale Ausgänge

1-Kanal-Temperatur- und Feuchtigkeitsüberwachung

3 Kanäle RS485 Modbus-RTU

2.-63. Harmonische

Zertifikate: LVD, EMC

Produktinfo

Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Wirkenergie, Blindenergie, Messung der Gesamtleistungsparameter	Null-Masse-Spannung, Leckstrom und Nullsequenzstrom, 2-63 Oberschwingungen
180mm Breite	8DI4DO+1 Kanal Temperatur und Luftfeuchtigkeit
Ethernet (optional)	3 RS485-Kanäle (2 Uplink-Touchscreens und beweglicher Ring, 1 Downlink-Submodul)
Nennspannung des Busses:	AC 220V(±20%)
Nennstrom der Eingangsschaltung:	Sekundarstufe 5A
Temperaturbereich:	-40℃～+99℃
Eingangsfrequenz:	AC 45～65Hz
Messgenauigkeit:	Spannungs-/Strompegel 0.2, Wirkenergiepegel 0.5, Blindenergiepegel 1
Betriebstemperatur:	-20℃～150℃
Schaltausgang:	4 Kanäle 3A 250VAC/3A 30VDC
Installationsmethode:	DIN35mm Schienen- oder Bodenplattenmontage

Technische Daten

Produktmodelle

AMC100-ZA	Messung aller elektrischen Parameter von A+B unabhängiger 2-Kanal-AC-Drehstromeingang, 8Dl/4D0, 2-Kanal-Ableitstromüberwachung, 1-Kanal-Temperatur- und Feuchteüberwachung, 2-63 Oberschwingungen, 3-Kanal RS485 Modbus RTU (1 für Abzweigmodul, 1 für HMl, 1 für Überwachungssystem)
AMC100-FA30	Messung von A+B unabhängig 30 Kanäle AC-Steckdose alle elektrischen Parameter, 1Kanal RS485 Modbus-RTU
AMC100-FA48	Messung von A+B unabhängig 48 Kanäle AC-Steckdose alle elektrischen Parameter, 1Kanal RS485 Modbus-RTU
AMC100-ZD	Messung von A+B unabhängigen 2-Kanal-DC-Eingängen, U,l,P,Q, 8Dl/4D0, 1 KanalTemperatur- und Feuchtigkeitsüberwachung, 3 Kanäle RS485 Modbus-RTU ((1 für Abzweigmodul, 1 für HMl, 1 für Überwachungssystem)
AMC100-FD30	Messung von A+B unabhängig, 30 Kanäle DC-Ausgang alle elektrischen Parameter, 1Kanal RS485 Modbus-RTU
AMC100-FD48	Messung von A+B unabhängig 48 Kanäle DC-Ausgang alle elektrischen Parameter, 1Kanal RS485 Modbus-RTU
AMC100-FAK30	Messung von A+B unabhängiger 30 Kanäle AC-Steckdose, aller elektrischen Parameter und Schaltwertstatus, 1 Kanal RS485 Modbus-RTU
AMC100-FAK48	Messung von A+B unabhängiger 48 Kanäle AC-Steckdose, alle elektrischen Parameter und Schaltwertstatus, 1 Kanal RS485 Modbus-RTU
AMC100-FDK30	Messung von A+B unabhängig, 30 Kanäle DC-Ausgang, alle elektrischen Parameter und Schaltwertstatus, 1 Kanal RS485 Modbus-RTU
AMC100-FDK48	Messung von A+B, unabhängig, 48 Kanäle, DC-Ausgang, alle elektrischen Parameter und Schaltwertstatus, 1 Kanal RS485 Modbus-RTU

Technische Parameter		AMC100-ZA
Messparameter		Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Wirkenergie, Blindenergie, Null-Masse-Spannung, Ableitstrom und Nullsequenzstrom, Gesamtoberschwingungsgehalt (THD), 2-63 Oberschwingungen, Strom- und Spannungsunsymmetrie, Umgebungstemperatur und Luftfeuchtigkeit
Bus	Nennspannung	AC 220V
	Messbereich	±20%
	Überlasten	Momentane Spannung 2 mal/sec
Eingehende Schaltung	Nennstrom	Sekundarstufe 5A
	Bereich	0～6A
	Überlasten	Kontinuierlich 1,2 mal, sofort 10 mal/s
Temperaturbereich		-40℃～+99℃
Humidity Range		20%～90%
Eingangsfrequenz		AC 45～65Hz
Messgenauigkeit	Eingehende Leitung	Spannungs-/Strompegel 0.2, Wirkleistung/Energiepegel 0.5, Blindleistung/Energiepegel 1
	Temperatur	±1℃
	Feuchtigkeit	±5%
Hilfsenergie		AMC100-ZA: Signal zur Leistungsaufnahme (≤15W) AMC100-ZA-P220: 220V unabhängige Stromversorgung AMC100-ZA-P24: DC 12-24V unabhängige Stromversorgung
Betriebstemperatur		-20℃～150℃
Lagertemperatur		-25℃～70℃
Höhe		≤2500m
Schaltausgang		4 Kanäle 3A 250VAC/3A 30VDC

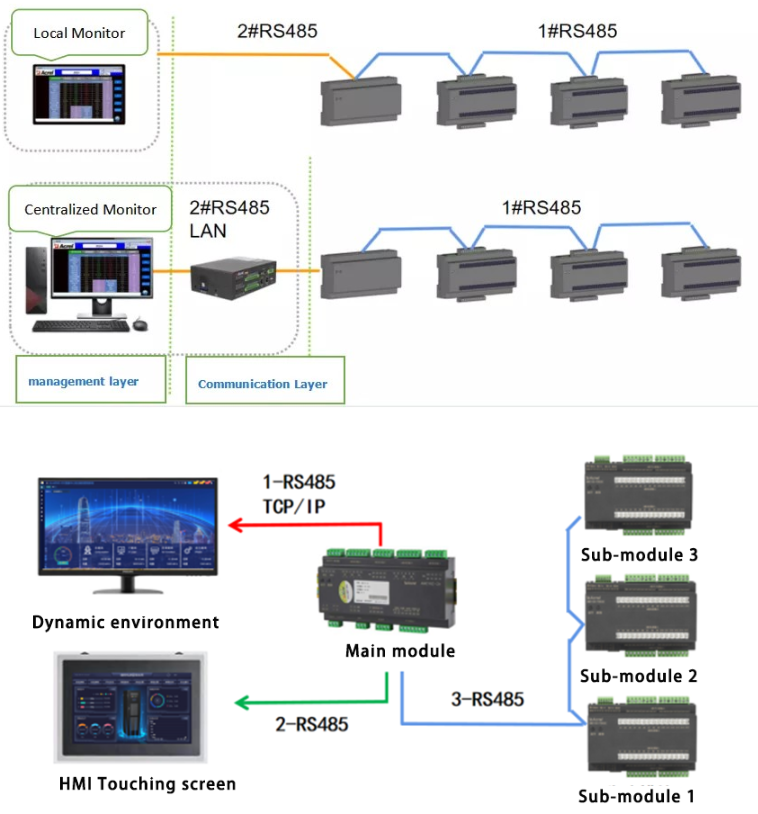

Kommunikation		1 isolierte RS485/Modbus-RTU zum Hintergrundsystem 1 RS485/Modbus-RTU auf Touchscreen 1 Downstream-Modul mit RS485/Modbus-RTU-Anschluss Optionale 1-Kanal-Ethernet-Kommunikationsfunktion

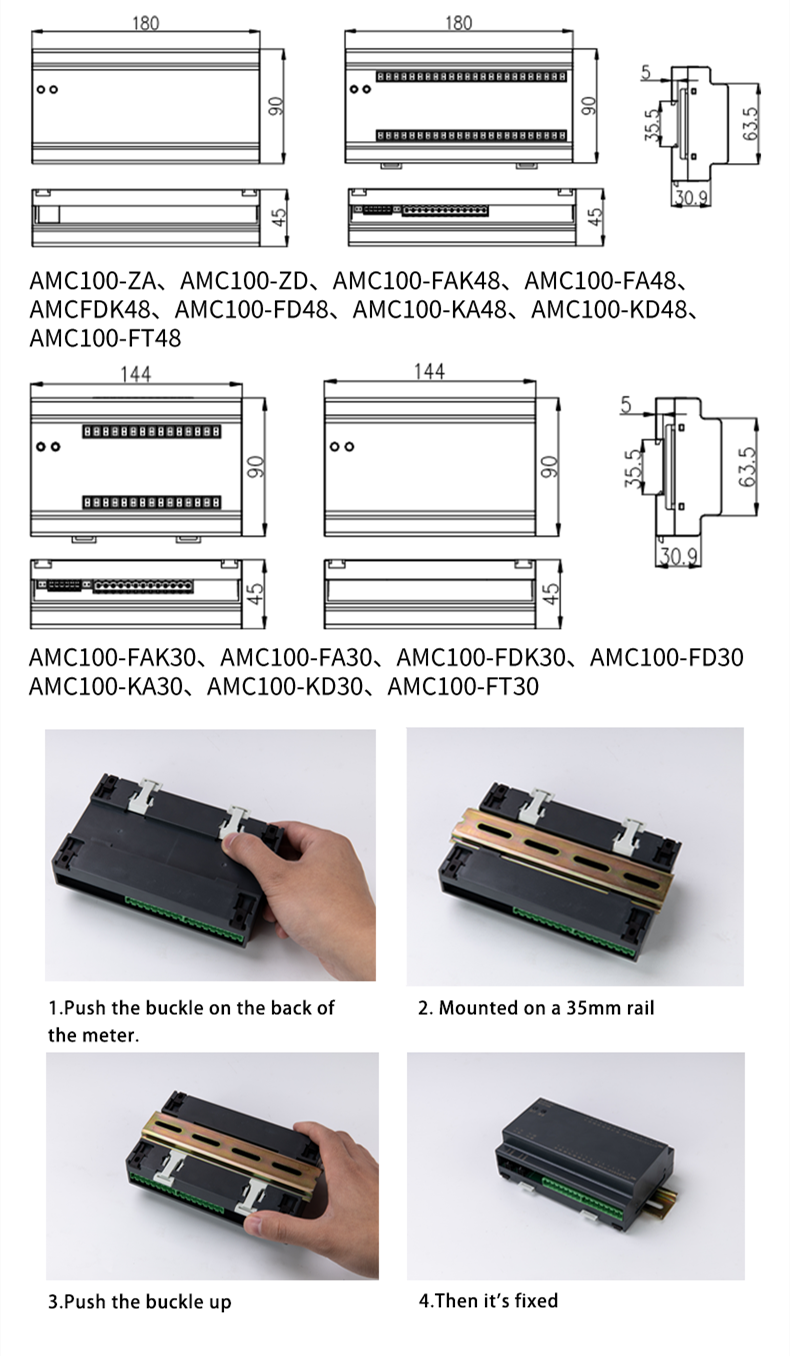

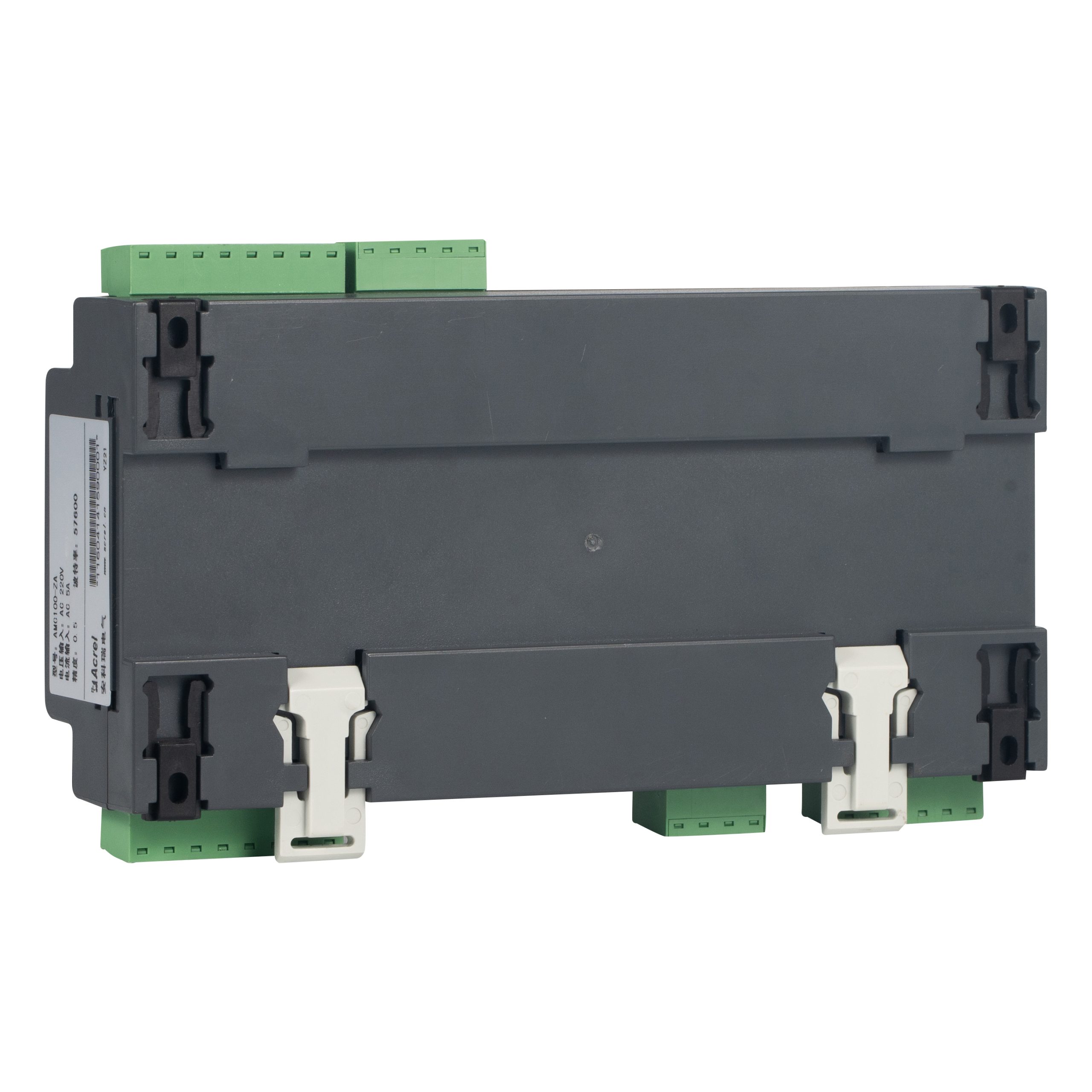

Installationsmethode		DIN35mm Schienen- oder Bodenplattenmontage
Schutzniveau		Schutzart IP20
Verschmutzungsgrad		2
