Hilfsnetzteil: DC-40~-60V
Hall Sensor Netzteil: +12V/100mA, -12V/50mA
Kommunikation: Einkanal RS485
Kommunikationsprotokoll: Standard oder kundenspezifisch
Arbeitstemperatur: -20℃~+60℃
Lagertemperatur: -40℃~+70℃
Höhe: ≤4000m

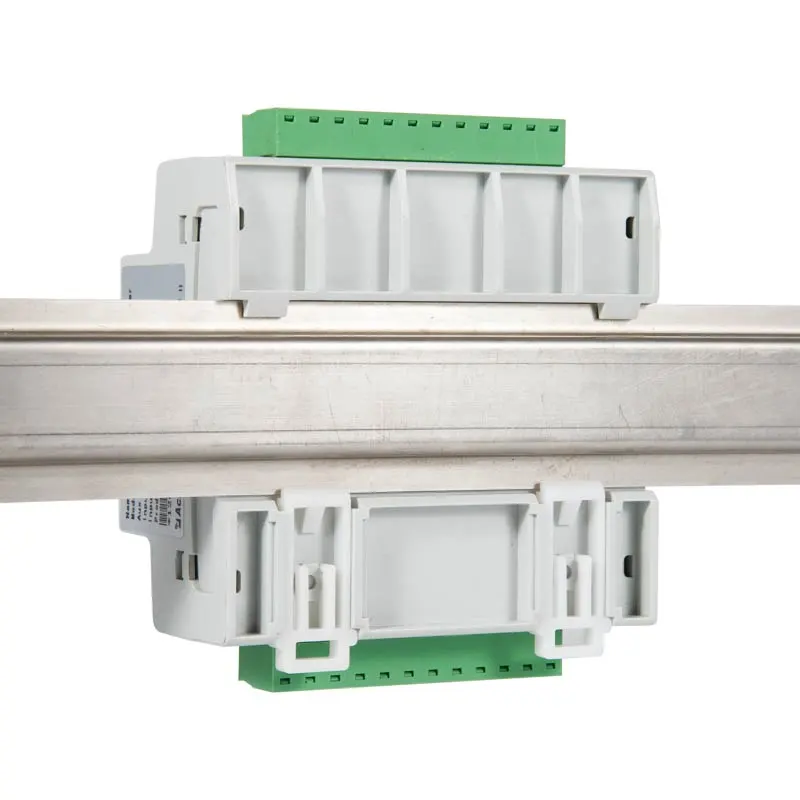

Installation: 35mm DIN-Schiene
Speicherfunktion: Es hat die Speicherfunktion von historischen Leistungsdaten und historischen
Alarminformationen, und der Speicher ist 2MB.
|

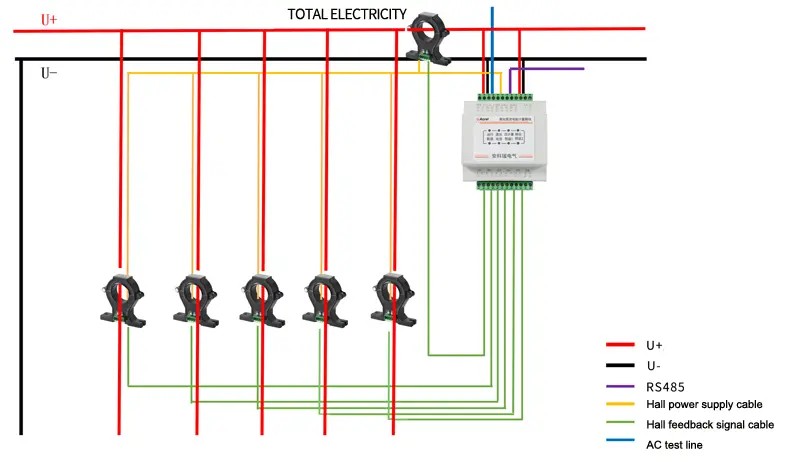

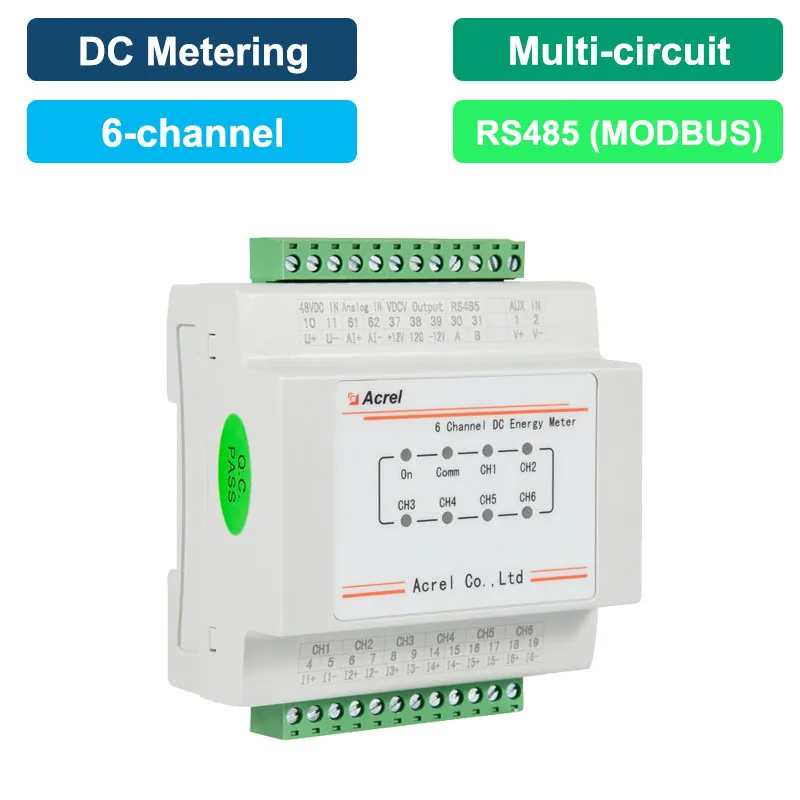

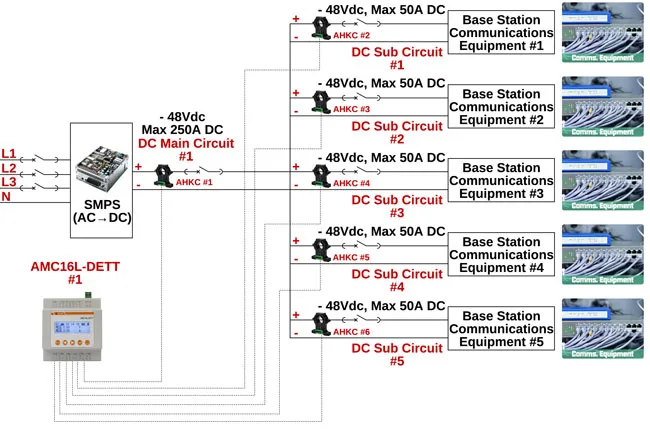

Mehrkreismessung
● Überwachung von bis zu 6-Kreis DC-Schaltungen
● Nennspannung [DC]: -48Vdc
● Nennstrom [DC]: 5Vdc [über Hallensensor]
● 1 zusätzliche Versorgungsspannungsüberwachung [über -/5Vdc Wandler]
|
 |
|

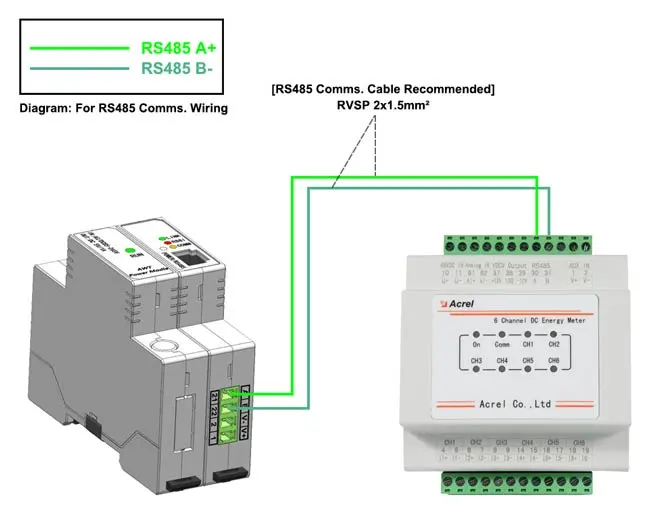

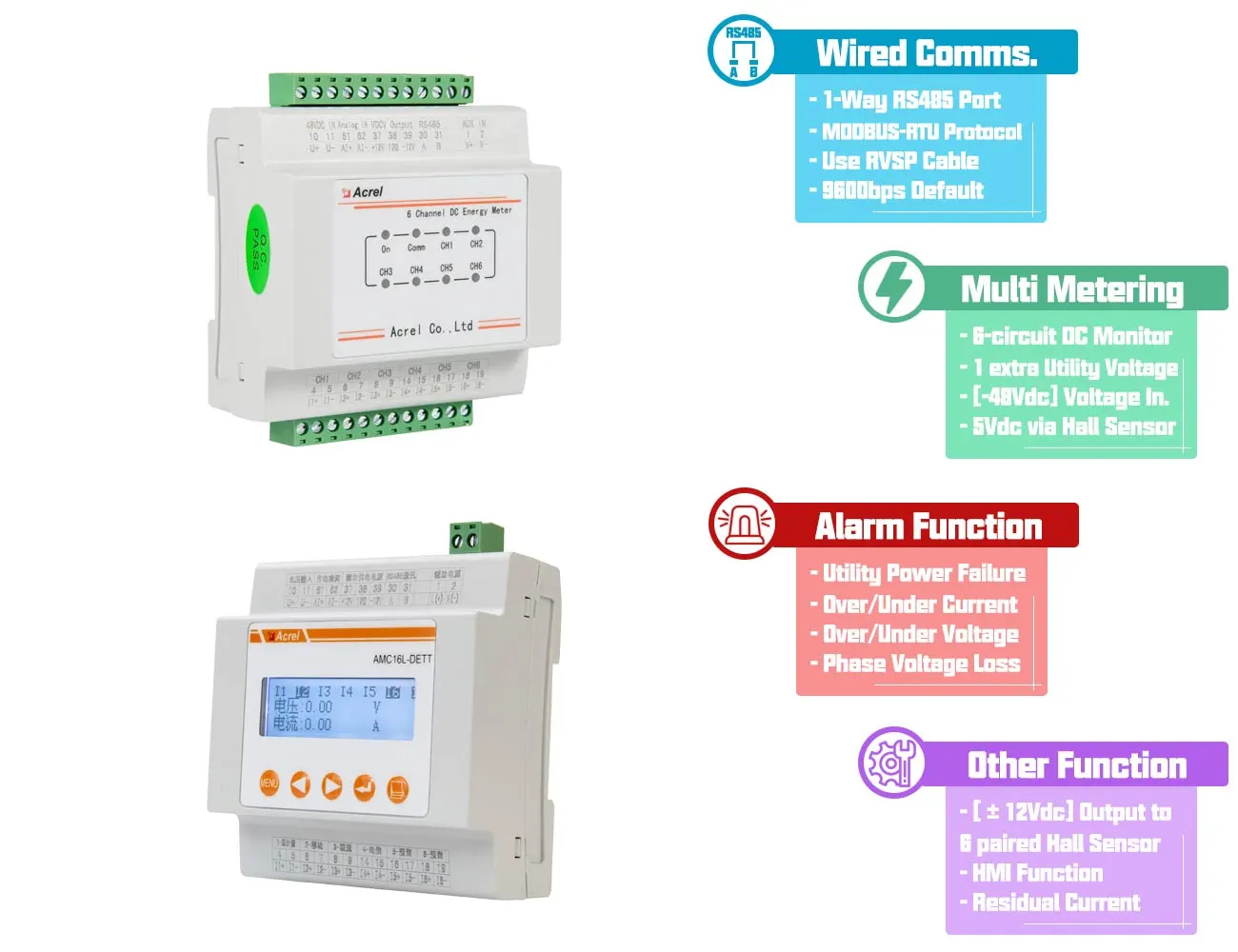

Kabelgebundene Kommunikation
● 1-Wege RS485 Schnittstelle
● MODBUS-RTU-Protokoll
● Baudrate: 9600 Standard [optional 1200, 2400, 4800]
● Verdrahtungskabel Empfehlen: RVSP 2x1.5²mm |
 |
|

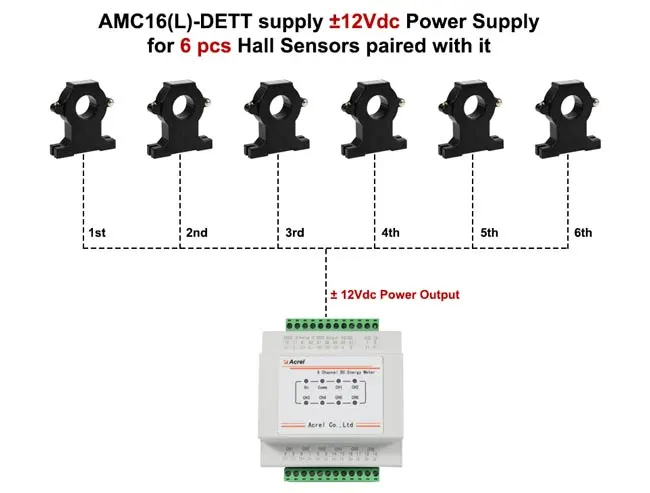

Zusätzliche Ausgangsleistung
● Anwendung: 6 Paar Hall-Sensoren ± 12 VDC Ausgangsleistung
● Ausgangsspezifikationen: +12V / 100mA, -12V / 50mA
|
 |
| Technische Parameter | Index | |
| Eingabe | DC Nennspannung | 1-Kanal: DC -48V |
| DC Aktuell | 6-Kanal-Hallensensoren: insgesamt 200A/5V, China Telecom, China Mobile, China Unicom und die erste Kanalreserve 50A/5V, zweite Kanalreserve 100A/5V. | |
| Überwachung der kommerziellen Stromversorgung | 1-Kanal: DC 0~5V | |
| Überlastbarkeit | Spannung:1.2Mal fortgesetzt,2 Mal fortgesetzt 1s; Strom: 1.2 Mal fortgesetzt,10 Mal fortgesetzt 1s. |
|
| Genauigkeit (Überlagerungshallensensoren) | 1%In≤I≤10%Im Fehler±2.5%; I>10%Fehler±2% | |
| Messauflösung |
Spannungsausgangsgenauigkeit 0.01V; Stromausgangsgenauigkeit 0.01A;
Ausgangsgenauigkeit 0.01kw; Genauigkeit der Energieabgabe 0.01kwh
|
|
| Funktion | Grundfunktion | Überwachen Sie Gerätesystemzeit, Gesamtspannung, Ausgangsgesamtstrom, Leistung, Energie, jede Kanalspannung, Strom, Leistung, Energie; LED-Anzeige; 485 Kommunikation |
| Messfunktion |
Startstrom: Unter Nennspannung, wenn der Laststromwert des Zählers 1% des maximalen Stroms nicht überschreitet, startet der Zähler.
Shunt-Laufstrom: Wenn es keinen Strom im Stromkreis des Zählers gibt und 85%-125% der Nennspannung auf den Spannungskreis angelegt wird, darf der Rechner nicht mehr als eine digitale Änderung haben.
|
|
| Alarmfunktion | Gleichspannungsausgang niedriger Alarm, Gleichspannungsausgang hoher Alarm, ein Ausschaltalarm, Modulspannungsverlustalarm, Messverzweigungsfehleralarm, interner Programmfehler Alarm, Wecker Fehler Alarm, Speicherausfall Alarm, AC Eingang Stromausfall Alarm | |
| Timing-Funktion | Unterstützen Sie Broadcast Timing, könnte Remote Timing zum Meter durch RS485 Kommunikation. | |
| Kommunikation | Einkanal RS485, Baudrate 9600bps, kann auf 1200BPS, 2400bps, 4800bps eingestellt werden. Kommunikationsprotokoll: Standard oder kundenspezifisch | |
| Hall Sensor Netzteil | Stromversorgung: +12V/100mA, -12V/50mA | |
| Uhrgenauigkeit | ≤0.5S/d(23℃), ≤1S/d(-20℃-60℃), | |
| Hilfsstromversorgung | Spannungsbereich | DC -40V~-60V |
| Stromverbrauch | Ganze Maschine ≤ 2W (kein Hall-Leistungsausgang) | |
| Speicherfunktion | Es hat die Speicherfunktion von historischen Leistungsdaten und historischen Alarminformationen, und der Speicher ist 2MB | |
| Isolationsbeständigkeit | ≥40MΩ | |
| Umwelt | Temperatur | Arbeitstemperatur: -20℃~+60℃ Lagertemperatur: -40℃~+70℃ |
| Feuchtigkeit | ≤98% keine Kondensation, kein korrosiver Gasplatz | |
| Höhe | ≤4000m | |
| Schutzniveau | IP 20 | |
| Installation | 35mm DIN-Schiene | |

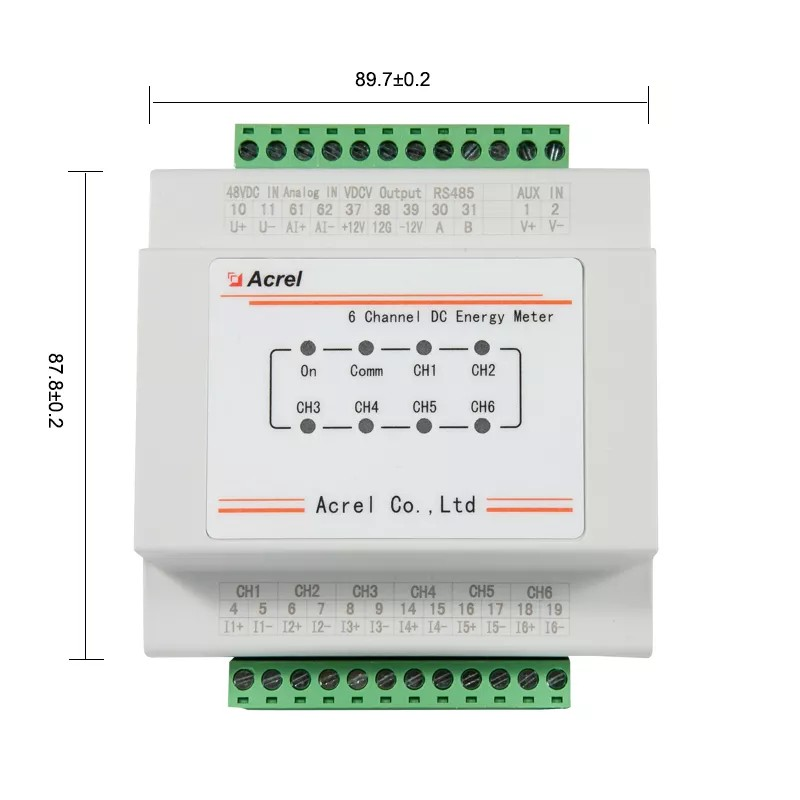

Produktanzeige
