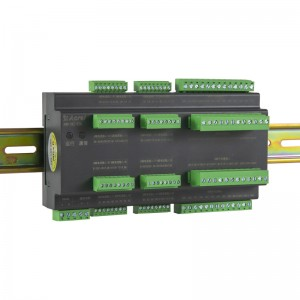

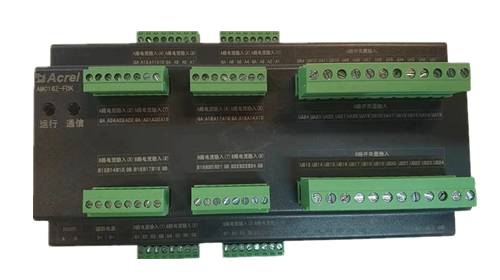

AMC16Z-FDK24/48 DC Mehrkreis-Energiezähler

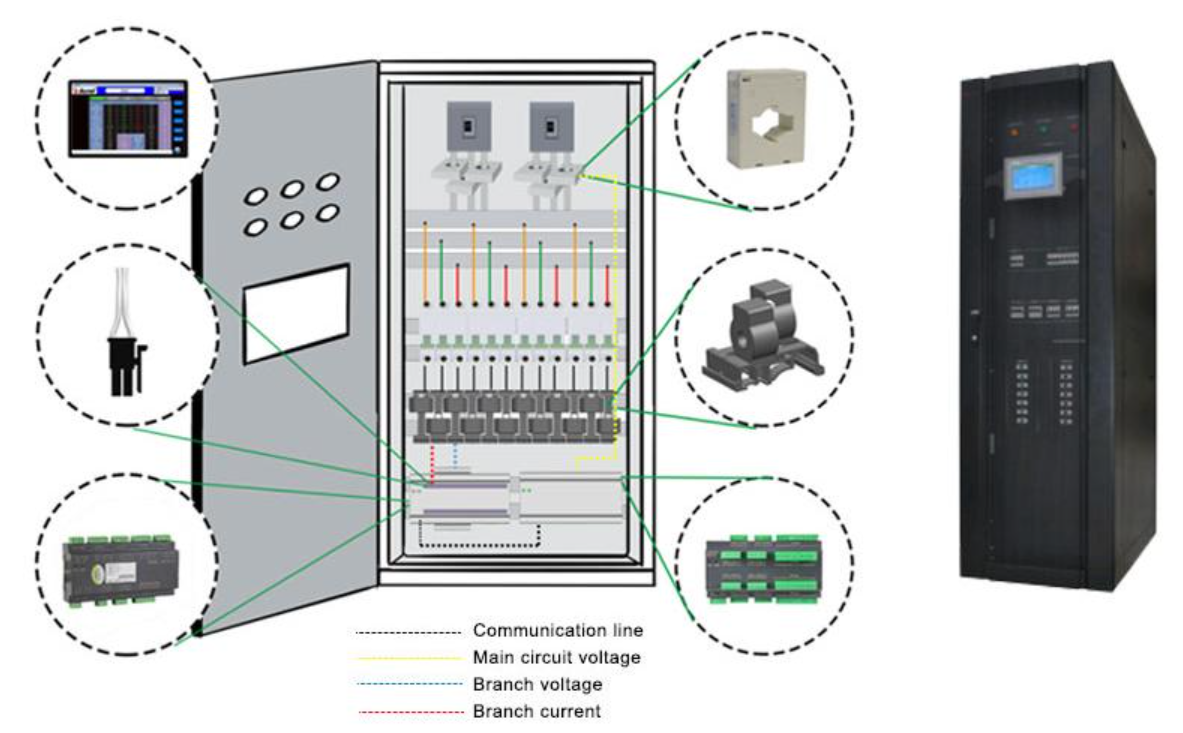

Das DC-Präzisionsmessgerät zur Überwachung der Stromverteilung der AMC16Z-Serie ist ein Messgerät, das für die Energieverwaltung von Rechenzentrumsservern entwickelt wurde. Das Gerät ist exquisit gestaltet und kann die elektrischen Parameter, den Schaltstatus und die Ein- und Ausgangsparameter des Blitzschutzgeräts von A + B, zwei eingehenden Leitungen und 96 Kanälen in Echtzeit überwachen, und alle Messkanäle für Alarmschwellen können separat eingestellt werden, um die Grenze des Ton- und Lichtalarms des begrenzten Ereignisauslösesystems zu erreichen und die Lautstärke- und Höhenüberwachungsschaltung sofort in das herkömmliche Instrument zu integrieren.

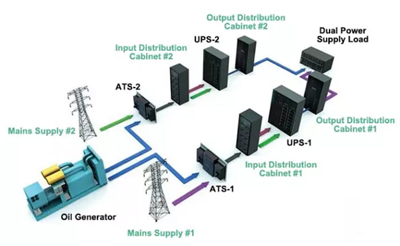

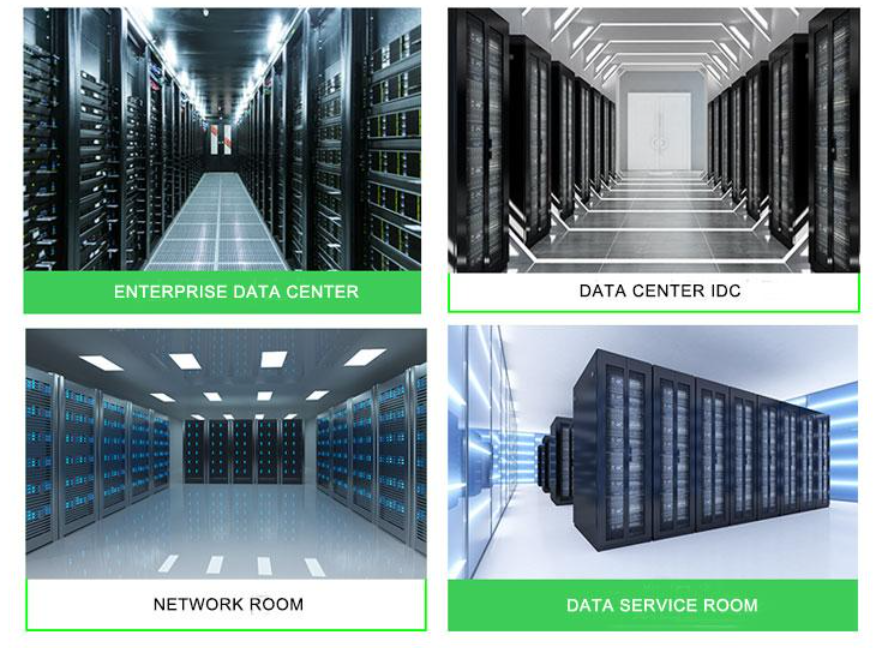

Speziell für die Stromversorgung von Servern im Rechenzentrum Entwickelt

A+B Unabhängige Zweigstromkreise [24 oder 48] (insgesamt)

U, I, P, Q, S, PF, kWh, kvarh

2. ~ 31. Harmonische

kWh Klasse 0.5

DIN-Schienen 35mm

Zertifikate: LVD, EMC

Produktinfo

DC Mehrkreis-Energiezähler
12 oder 24 Kanäle jeder Zweigschaltung von A+B
Unabhängige 2-Schaltung des Ausgangsstroms
1 RS485 Kommunikation
Wirkkraft, Reaktivität
2-31. Harmonische
A+B Unabhängige Zweigstromkreise:	[24 oder 48] (insgesamt)
Frequenz:	45~60Hz
Hilfsversorgung:	Gleichstrom 12V / 24V
Installation:	DIN-Schienen 35 mm
Dimension (LWH):	18094.345mm
Stromversorgung durch AMC16Z-ZD; DC 12-24V bei alleiniger Verwendung

Technische Daten

Produktmodelle

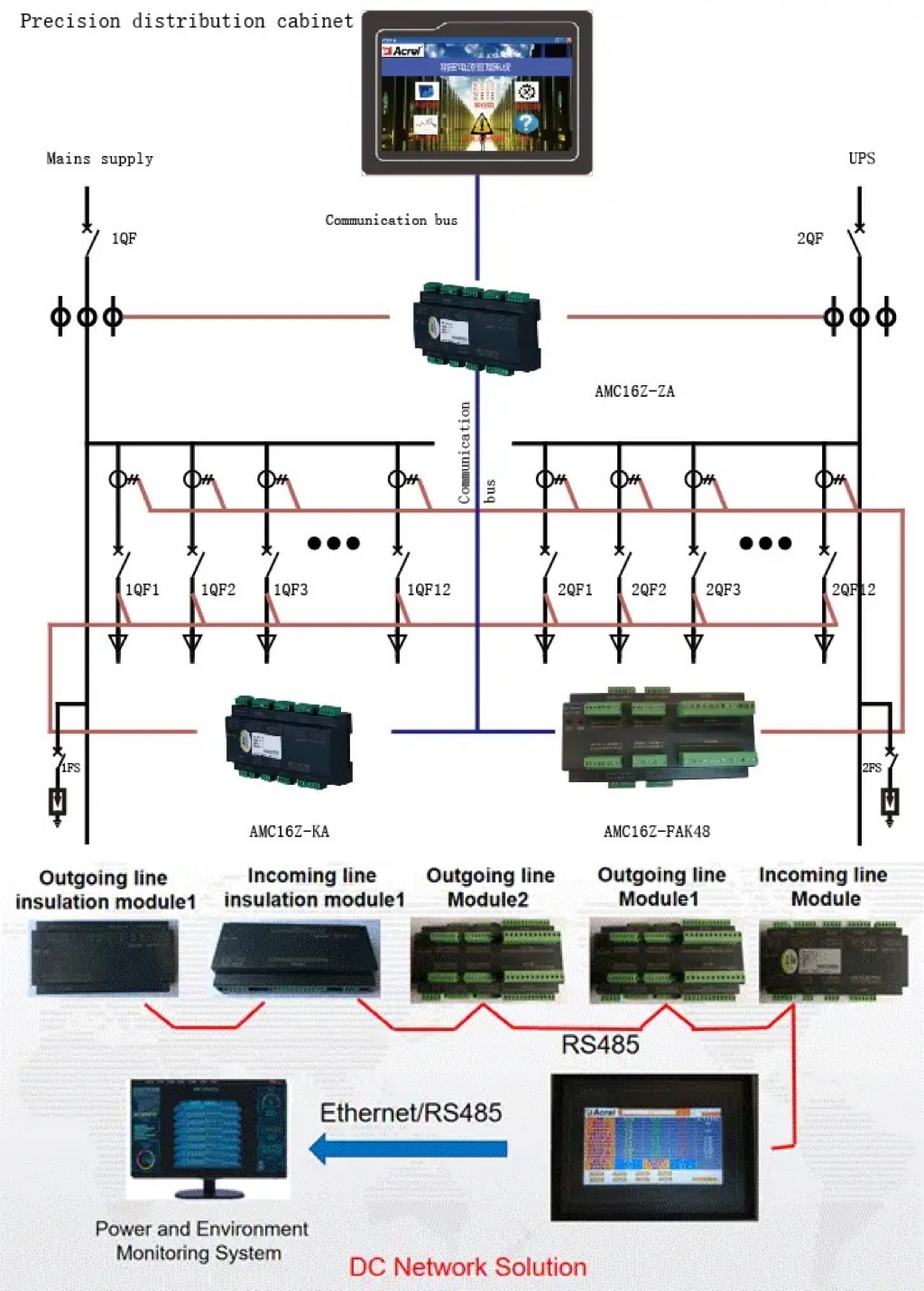

AMC16Z-ZA	A+B unabhängiger 2-Kanal-Dreiphaseneingang U, 1, P, Q, S, P-F, EP, EQ, UN zu PG, Neutralstrom 2-63rd Oberschwingungsspannung und Strom 6-Kanal-Passivschaltereingang 2-Kanal-Schaltausgang RS485 (Modbus RTU) Kommunikation
AMC16Z-ZD	Messung der Spannung und des Stroms von A+B unabhängigen bidirektionalen DC-Bus Kw、Kwh、6DI+2DO+1 RS485(Modbus-RTU)
AMC16Z-KA	A+ B unabhängige 2-Wege-Einseitigkeit 24 aktive Schaltzustände
AMC16Z-KD	A+ B unabhängiger 2-Wege-einseitiger 24-poliger Schaltzustand
AMC16Z-FAK24	Messung der A+B-Zweiwege-Wechselstromsteckdose, insgesamt 24 Zweige vollelektrische Parameter und Schaltwertstatus, 1RS485 (Modbus-RTU)
AMC16Z-FAK48	Messung der A + B-Zweiwege-Wechselstromsteckdose, insgesamt 48 Zweige vollelektrische Parameter und Schaltwertstatus, 1RS485 (Modbus-RTU)
AMC16Z-FDK24	Messen Sie A + B Zwei-Wege-DC-Ausgang, insgesamt 24 Zweige vollelektrische Parameter und Schaltwert / Status, 1RS485 (Modbus-RTU)
AMC16Z-FDK48	Messung des A+B-Zweiwege-DC-Ausgangs, insgesamt 48 Zweige vollelektrische Parameter und Schaltwertstatus, 1RS485 (Modbus-RTU)

Produktmerkmale

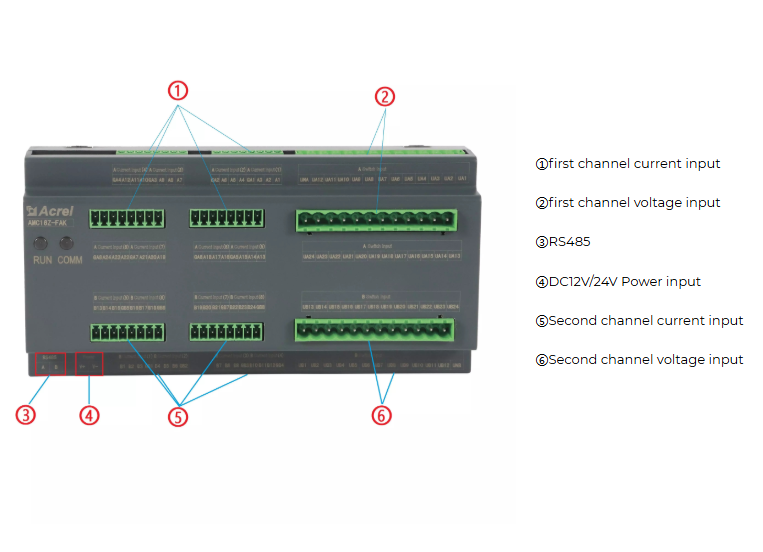

Überwachung von Dual-DC-Ausgangskreisen ● A + B Überwachung der beidseitigen unabhängigen DC-Stromkreise ● Vollständige Überwachung der elektrischen Parameter ● Multi-Metering für ausgehende Abzweigstromkreise

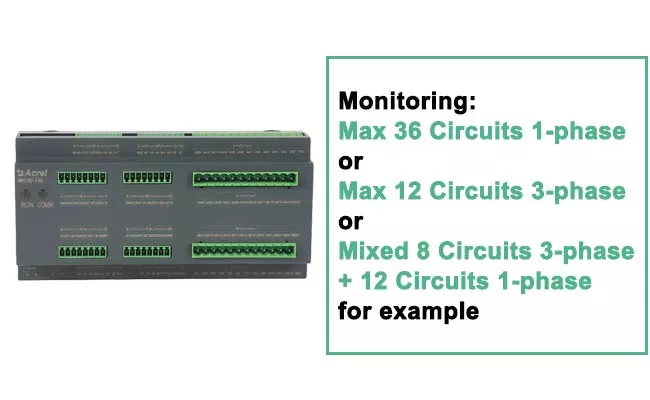

Messung von Mehrstromkreisen ● Sowohl 1-phasige als auch 3-phasige Messung ● Max. 36 Stromkreise 1-phasig ● Max. 12 Stromkreise 3-phasig ● Gemischt: 8 Stromkreise, 3-phasig und 12 Stromkreise, 1-phasig, zum Beispiel

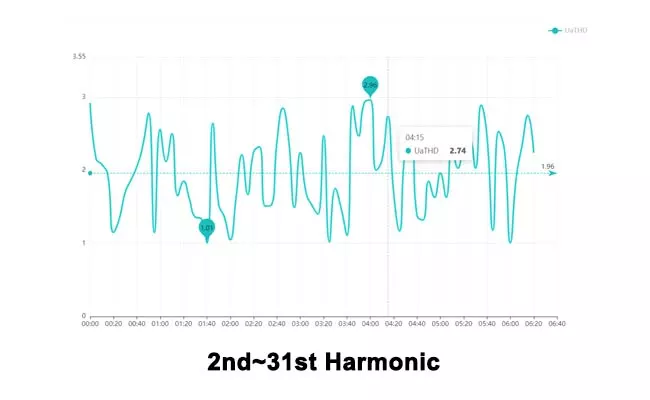

Analyse der Netzqualität ● 2. ~ 31. Harmonische ● Gesamte Harmonische

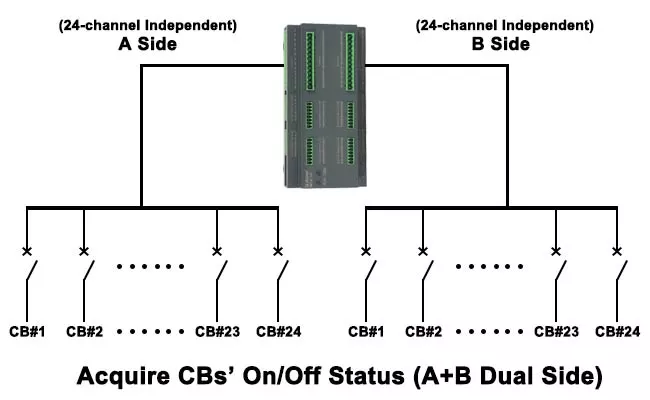

Ein-/Ausschalten der Statuserkennung ● A+B beidseitig ● 48-Kanal DI (Digitaler Eingang)

Technische Parameter

Modell	AMC16Z-FDK24	AMC16Z-FDK48
Messparameter	Spannung, Strom, Frequenz, Wirkleistung, Blindleistung, Leistungsfaktor, Schaltzustand
	2. ~ 31. Harmonische
Nennspannung des Busses		DC48V, DC240V, DC336V (±20%)

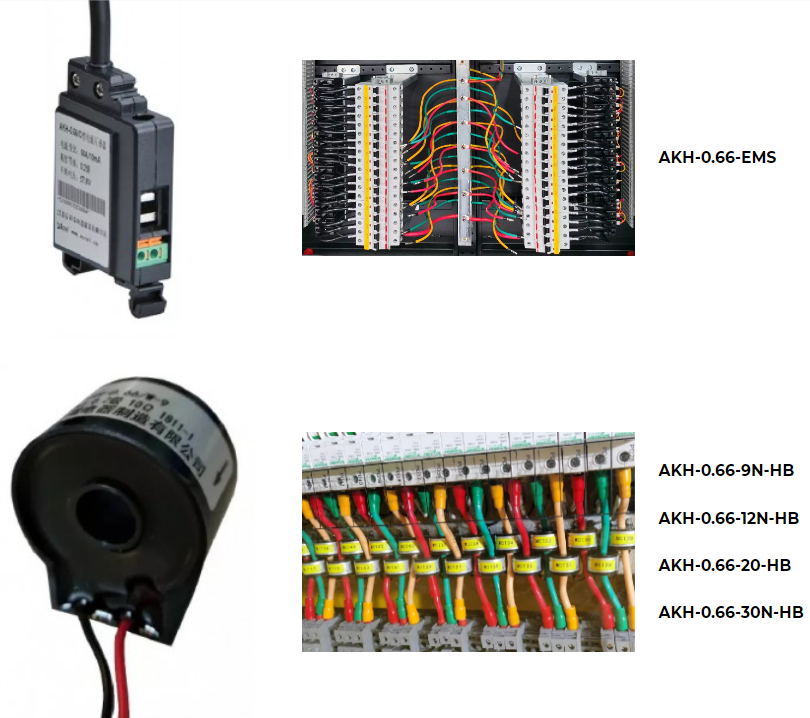

Stromausgangskreis	Nennwert	5V (Hallsensor, externe Stromversorgung ±12V)
	Bereich
Messgenauigkeit	Ausgehende Leitung	Spannung/Strom stufe 0,5, Leistung/elektrische Energie stufe 1
Eingangsfrequenz	45~60Hz
Hilfsstromversorgung	Stromversorgung durch AMC16Z-ZD; DC 12-24V bei alleiniger Verwendung
Umwelt	Temperatur	Arbeitstemperatur: -15 °C ~ 55 °C Lagertemperatur: -25 °C ~ 70 °C
	Feuchtigkeit	Relative Luftfeuchtigkeit≤93%
	Höhe	≤2500m
Kommunikation		RS485/Modbus-RTU

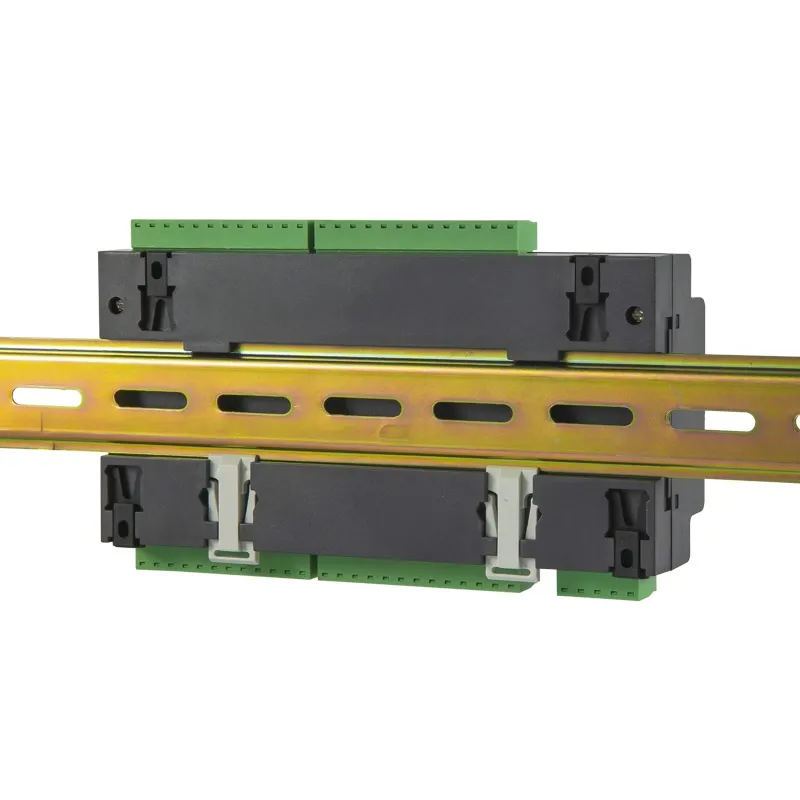

Installationsmethode		DIN35mm Führungsschiene oder Bodenplattenmontage
IP-Schutzart		IP20
Verschmutzungsklasse		2
Sicherheit	Isolierung	Alle Klemmen und der Isolationswiderstand zwischen den leitfähigen Stücken nicht unter 100 MΩ
	Spannungsfestigkeit	Eingangssignal des A-Kanal-Schalters // Eingangssignal des B-Kanal-Schalters // andere Ports erfüllen AC2kV 1 Minute zwischen den Paaren, der Leckstrom sollte weniger als 2 mA betragen, kein Ausfall oder Überschlag
Elektromagnetische Verträglichkeit	Antistatische Interferenz	Stufe 4
	Beständigkeit gegen Strahlung von elektromagnetischen Hochfrequenzen	Stufe 3
