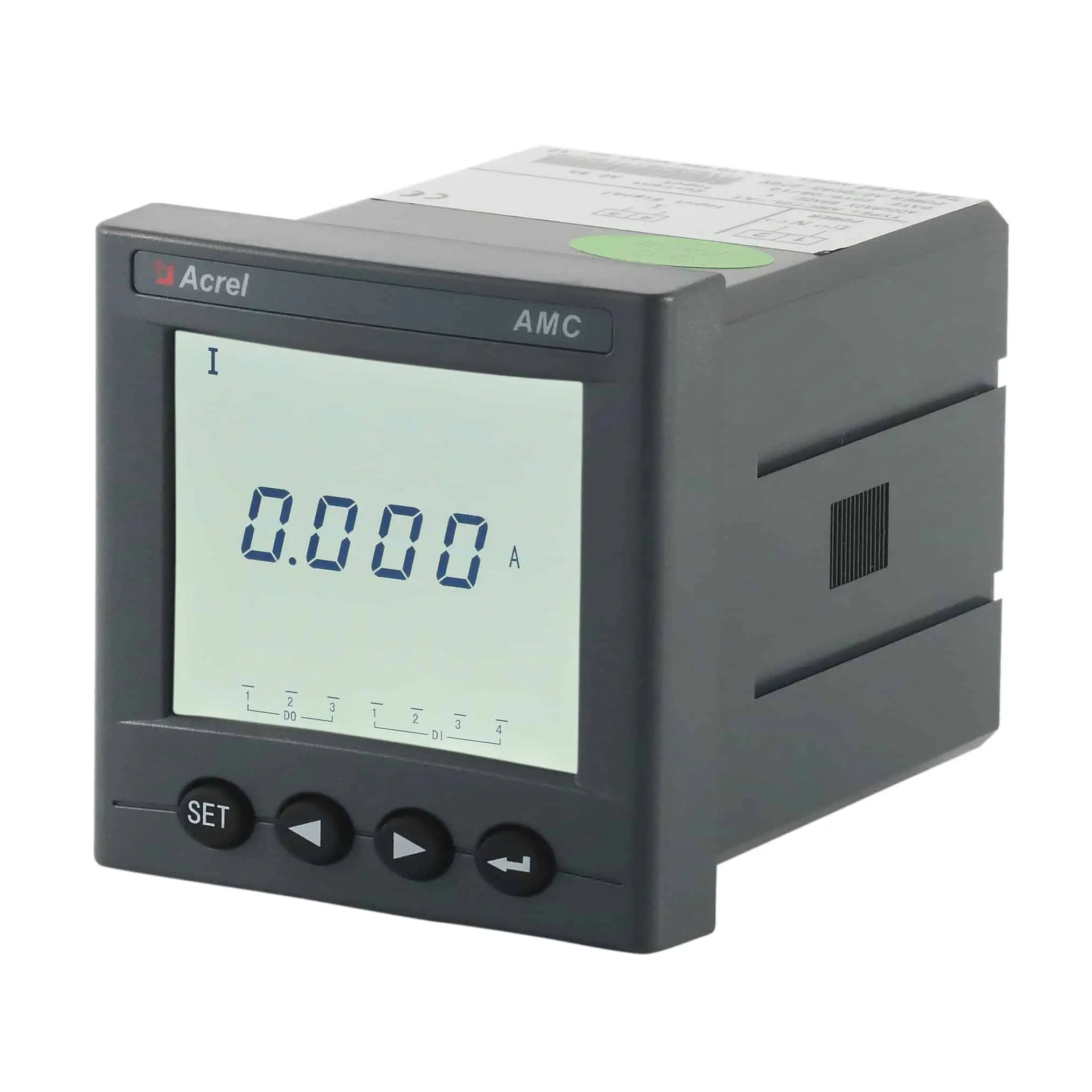

AMC72L-AI Einphasiges programmierbares AC-Amperemeter

AMC Serie Zähler übernehmen AC-Sampling-Technologie, die den Strom, Spannung, Leistung, Leistungsfaktor und elektrische Energie Parameter in das Stromnetz separat messen können. Es kann die Vergrößerung durch das Panel Membranschalter eingestellt werden. Die Zähler verfügen über eine RS485-Kommunikationsschnittstelle mit Modbus-Protokoll und können das Stromsignal in ein Standard-DC-Analogsignal umwandeln.

Einphasiges Strommessgerät
LCD-Anzeige
RS485- und Modbus-RTU-Protokolle
Eingang AC 1A oder 5A

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

Einphasiger AC-Amperemeter
Kommunikation:	RS485(Modbus-RTU)
Anzeige:	LCD-Anzeige, eingestellte Multiplikatorleistung
Nennstrom:	AC Strom: AC1A, 5A
Messgenauigkeit:	Wirkenergie: Klasse 0,5
Installation:	Panel montiert
Alarmausgang (Optional):	DC 30V/3A; AC 250V/3A
Analogausgang (Optional):	DC 4~20mA
DI/DO-Funktion (Optional):	2-Kanal-DI und 2-Kanal-DO

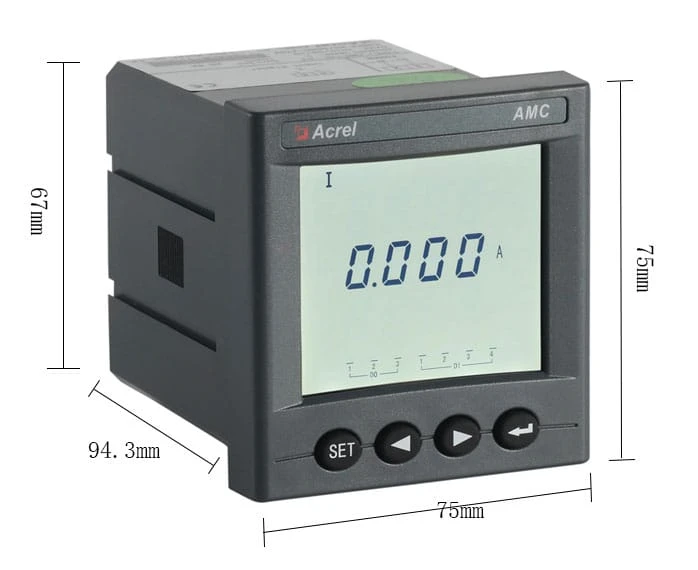

Abmessung (LBH):	Panelgröße (L×B): 7575mm Ausschnitt(L×B): 6767mm Tiefe (H): 94.3mm
Verbrauch:	Stromverbrauch: Stromverbrauch< 0.5VA; Hilfsstromversorgung: Leistungsaufnahme≤5VA
Hilfsstromversorgung:	AC/DC 85-265V

Technische Daten

Technische Daten		Wert
Eingang	Nennwert	Wechselspannung: EinphasigAC 100V,400V
		Dreiphasen-AC 100V, 400V, 660V (UL-L, nur 72/ 96)
		Wechselstrom:AC1A,5A;
	Überlast	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert /1 Sekunde
		Stromstärke: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert /1 Sekunde
	Frequenz	45Hz～65Hz
	Stromverbrauch	Die Leistungsaufnahme jedes Spannungs- und Stromeingangskreises beträgt weniger als 0,5VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LED oder LCD
	Kommunikation	RS485, Modbus-RTU-Protokoll;(1 Startbit, 8 Datenbits, 1 Stoppbit, keine Parität)
		Baudrate 2400/4800/9600/19200 bps etc.
	Alarm	1 Kanal passives Relais, Kontaktkapazität 3A/30VDC, 3A/250VAC, verwendet für Hoch-, Niedrig-, Ungleichgewichtsalarm usw.
	Analog	DC4~20mA, (Last <500Ω)
		(Hinweis: Abgeschirmtes Kabel wird speziell für die oben genannten Signaleingänge und -ausgänge ausgewählt)
	Schalten	Eingang: 4-Kanal- oder 2-Kanal-Trockenkontakteingang, eingebaute Spannungsversorgung
		Ausgang: 2-Kanal-Schaltausgang, NO-Relaiskontakt, Kapazität: 3A/30VDC, 3A/250VAC
Hilfsstromversorgung		AC/DC 85-265V
Stromverbrauch		<5VA
Isolationswiderstand		≥ 100MΩ
Netzfrequenz-Stehspannung		Zwischen dem Klemmensatz der Stromversorgung und dem Signaleingang, dem Klemmensatz des Ausgangs 2kV/1min (RMS)
		Zwischen dem Gehäuse und allen Anschlusssätzen (außer den Anschlusssätzen mit einer Referenzspannung von weniger als 40V) AC 4kV
Umgebung	Temperatur	Betrieb: -10℃～+55℃Lagerung: -25°C ~+70°C
	Luftfeuchtigkeit	≤95%RH, keine Kondensation, ohne korrosives Gas
	Höhenlage	≤ 2500m
