AMC72L-DV Einphasiges programmierbares DC-Voltmeter

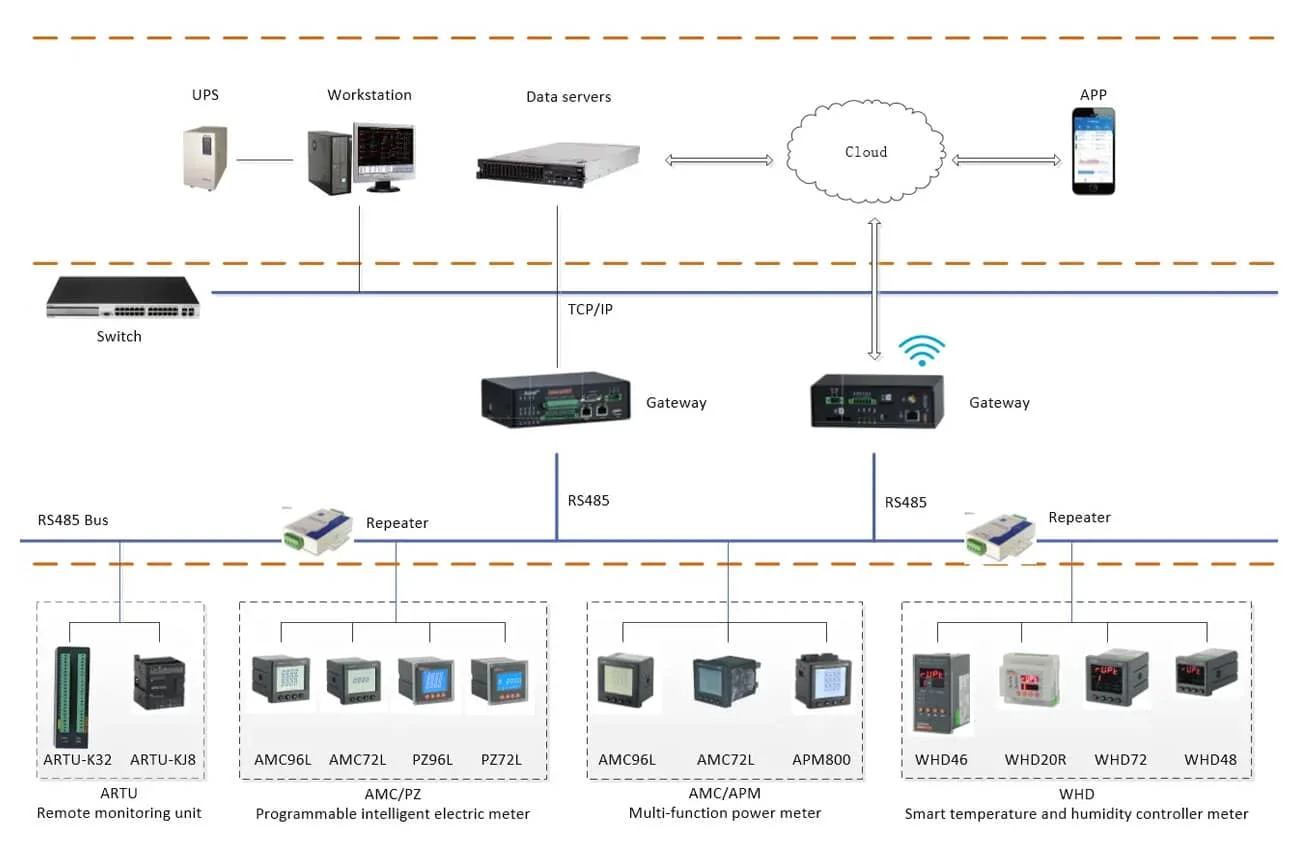

Das programmierbare Gleichstrom-Voltmeter AMC72L-DV kann das Gleichstromspannungssignal im Stromnetz direkt messen, es kann zur lokalen Anzeige verwendet, über RS485 kommuniziert und mit industriellen Steuergeräten verbunden werden, um ein Mess- und Steuerungssystem zu bilden. Weit verbreitet in Umspannwerken, Gebäude- oder Fabrikautomatisierungssystemen, Verteilungsautomatisierungssystemen in Industrieunternehmen usw.

DC Einphasiges Strommessgerät

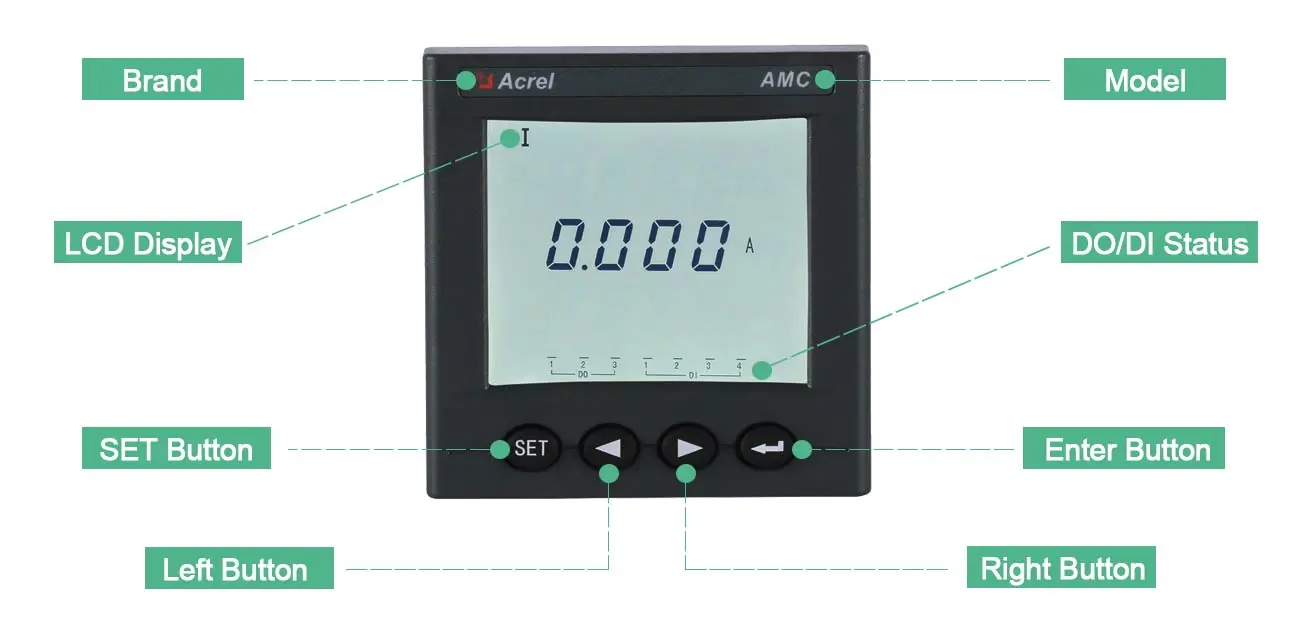

LCD-Anzeige
RS485- und Modbus-RTU-Protokolle

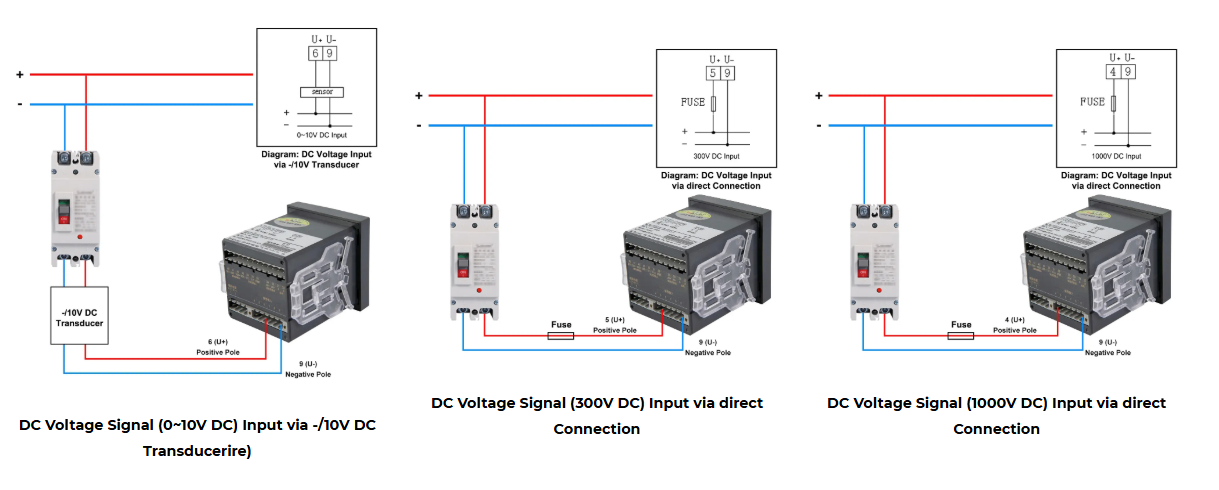

Nennspannung: 0–10 V DC (über Wandler); 300 V oder 1000 V DC (Direktanschluss)
Genauigkeit 0,5
Standard und Zertifikat: CE

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

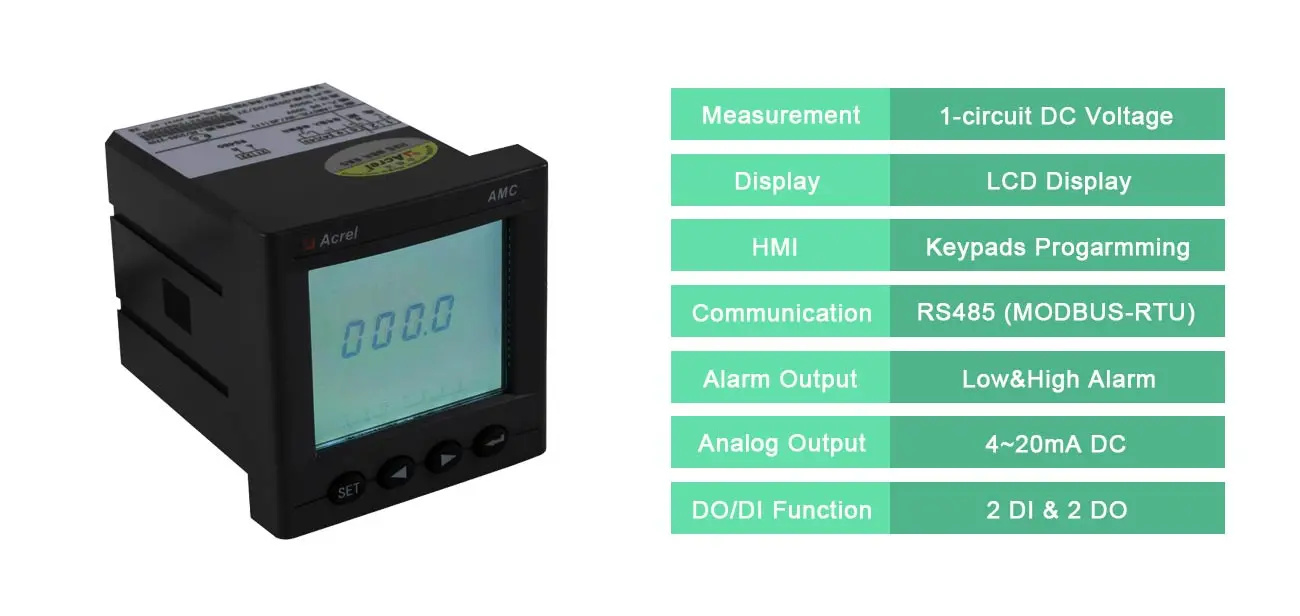

Einphasiger DC-Voltmeter
Kommunikation:	RS485(Modbus-RTU)
Anzeige:	LCD-Anzeige, eingestellte Multiplikatorleistung
Nennspannung:	0–10 V DC (über Wandler); 300 V oder 1000 V DC (Direktanschluss)
Messgenauigkeit:	Wirkenergie: Klasse 0,5

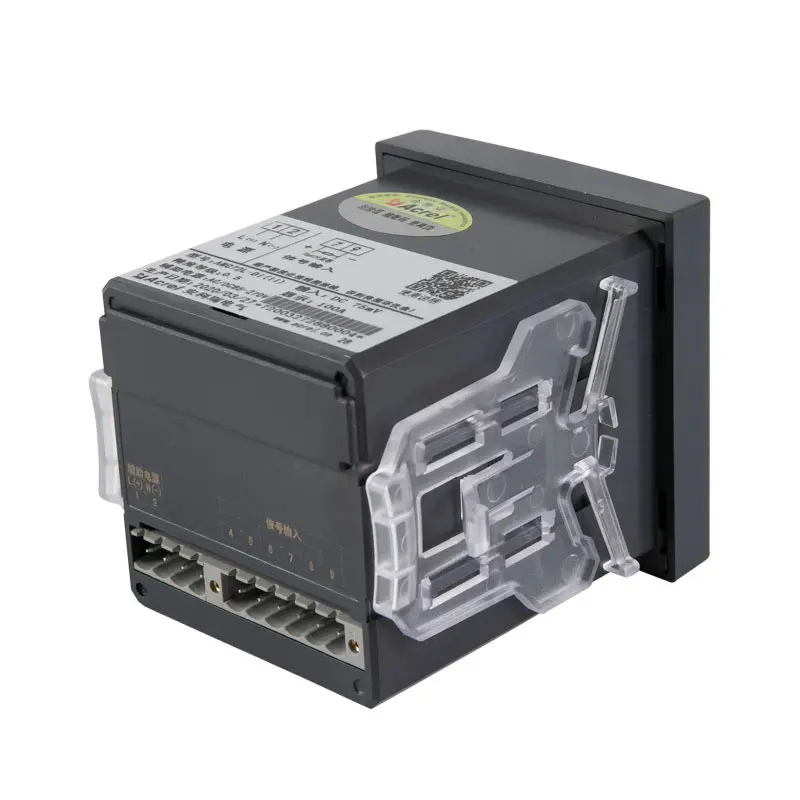

Installation:	Panel montiert

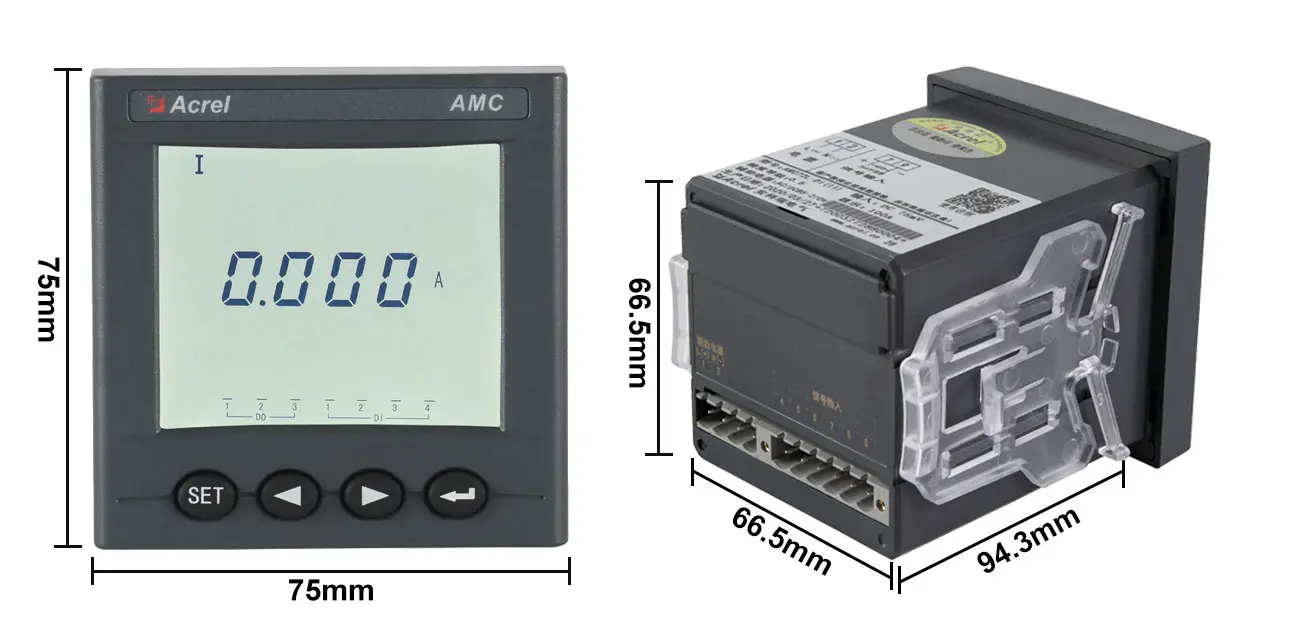

Abmessung (LBH):	Panelgröße (L×B): 7575mm Ausschnitt(L×B): 6767mm Tiefe (H): 94.3mm
Analogausgang (Optional):	DC 4~20mA
Alarmausgang (Optional):	DC 30V/3A; AC 250V/3A
DI/DO-Funktion (Optional):	2-Kanal-DI und 2-Kanal-DO
Verbrauch:	Stromverbrauch: Stromverbrauch< 0.5VA; Hilfsstromversorgung: Leistungsaufnahme≤5VA
Hilfsstromversorgung:	AC/DC 85-265V

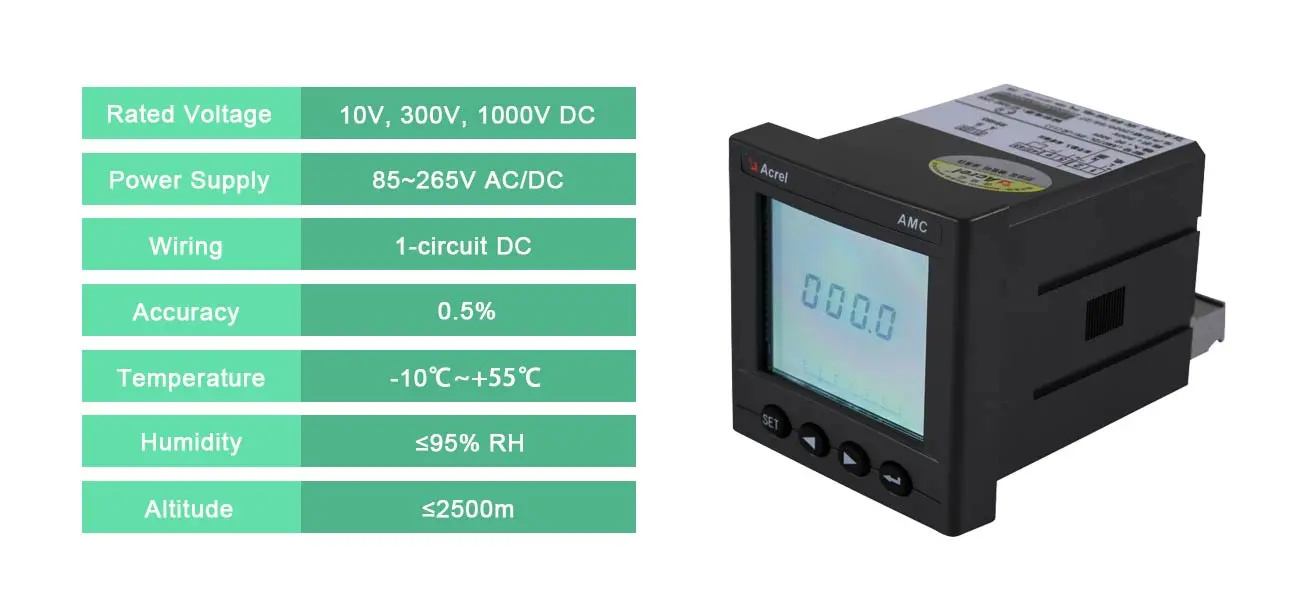

Technische Daten

Technische Daten		Wert
Eingang	Nennspannung	0–10 V DC (über Wandler); 300 V oder 1000 V DC (Direktanschluss)
	Überlast	Spannung: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert /1 Sekunde
	Überlast	Stromstärke: 1,2-facher Nennwert (kontinuierlich); 10-facher Nennwert /1 Sekunde
	Frequenz	45Hz～65Hz
	Stromverbrauch	Die Leistungsaufnahme jedes Spannungs- und Stromeingangskreises beträgt weniger als 0,5VA
Genauigkeit		Klasse 0,5
Funktion	Anzeige	LCD
	Kommunikation	RS485, Modbus-RTU-Protokoll;(1 Startbit, 8 Datenbits, 1 Stoppbit, keine Parität)
	Kommunikation	Baudrate 2400/4800/9600/19200 bps etc.
	Alarm	1 Kanal passives Relais, Kontaktkapazität 3A/30VDC, 3A/250VAC, verwendet für Hoch-, Niedrig-, Ungleichgewichtsalarm usw.
	Analog	DC4~20mA, (Last <500Ω)
	Analog	(Hinweis: Abgeschirmtes Kabel wird speziell für die oben genannten Signaleingänge und -ausgänge ausgewählt)
	Schalten	Eingang: 4-Kanal- oder 2-Kanal-Trockenkontakteingang, eingebaute Spannungsversorgung
	Schalten	Ausgang: 2-Kanal-Schaltausgang, NO-Relaiskontakt, Kapazität: 3A/30VDC, 3A/250VAC
Hilfsstromversorgung		AC/DC 85-265V
Stromverbrauch		<5VA
Isolationswiderstand		≥ 100MΩ
Netzfrequenz-Stehspannung		Zwischen dem Klemmensatz der Stromversorgung und dem Signaleingang, dem Klemmensatz des Ausgangs 2kV/1min (RMS)
Netzfrequenz-Stehspannung		Zwischen dem Gehäuse und allen Anschlusssätzen (außer den Anschlusssätzen mit einer Referenzspannung von weniger als 40V) AC 4kV
Umgebung	Temperatur	Betrieb: -10℃～+55℃Lagerung: -25°C ~+70°C
	Luftfeuchtigkeit	≤95%RH, keine Kondensation, ohne korrosives Gas
	Höhenlage	≤ 2500m
