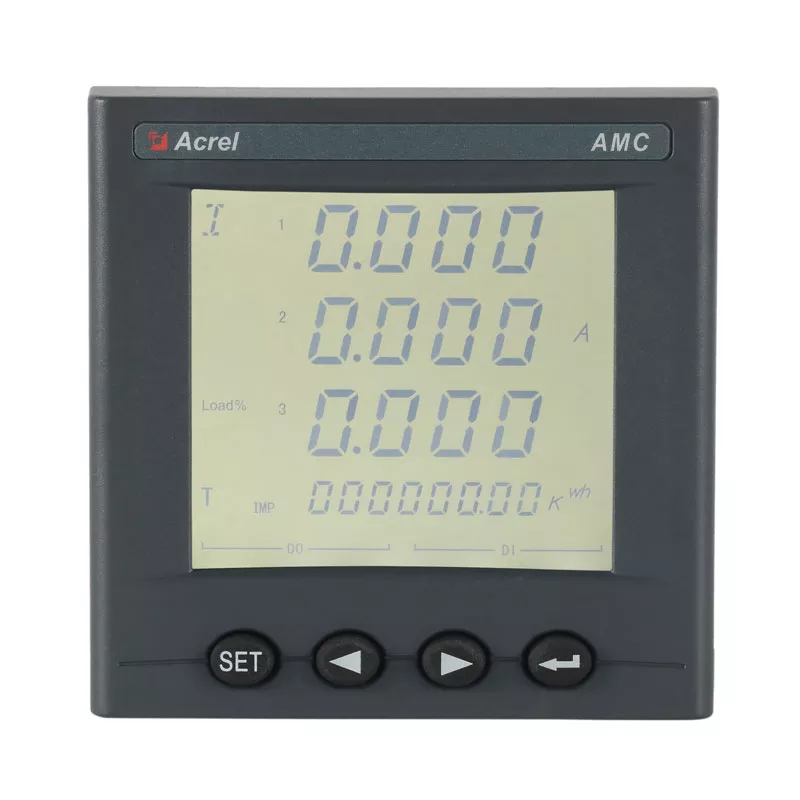

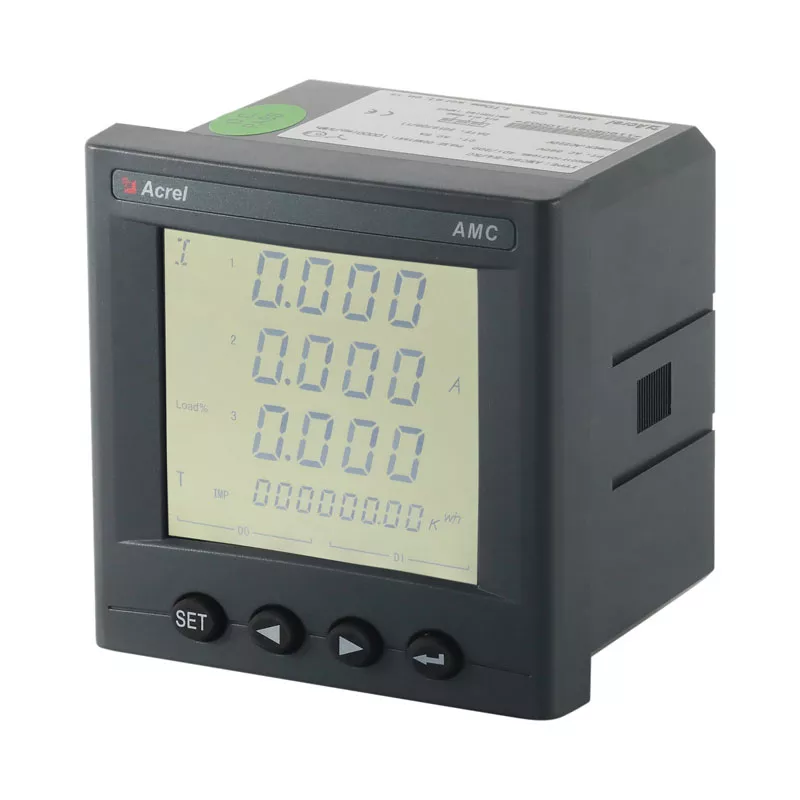

AMC96L-E4/KC Dreiphasiger Multifunktion Leistungsmesser

Das programmierbare intelligente elektrische Messgerät der Acrel AMC-Serie integriert die Messung aller Leistungsparameter (wie einphasiger oder dreiphasiger Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor usw.), Mehrtarif-Energiemessung, Vier-Quadranten-Leistungsmessung, Oberwellenanalyse sowie Leistungsüberwachung und -bewertungsmanagement. Eine Vielzahl von Peripherieschnittstellenfunktionen über die LCD-Anzeige ermöglichen die Parametereinstellung und -steuerung über die Bedienfeldtasten und eignen sich daher hervorragend für Echtzeit-Leistungsüberwachungssysteme.

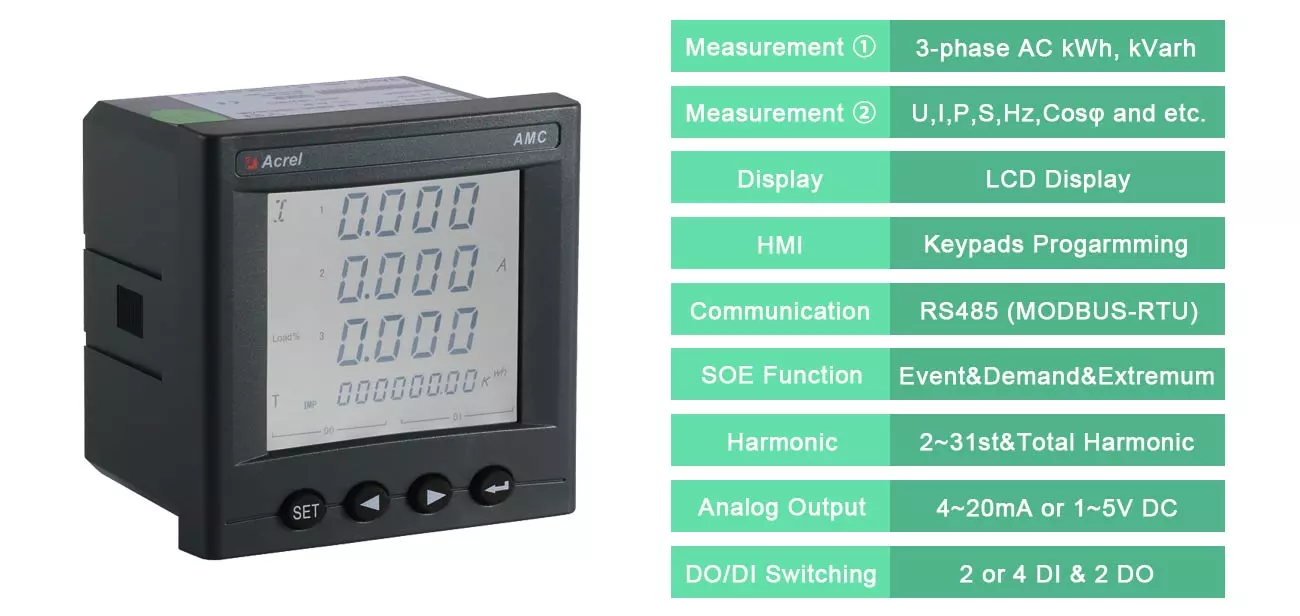

  • Dreiphasiger Leistungsmesser
  • LCD-Anzeige
  • I, U, kW, kvar, kVA, kWh, kvarh, Hz, PF
  • 4DI/2DO
  • Genauigkeit: 1 % (kWh); 0,5 % (Wirkleistung)
  • RS485- und Modbus-RTU-Protokolle
  • 1Ep Pluse-Ausgabe
  • Standard und Zertifikat: CE

Angebot

Produktinfo

Dreiphasiger Multifunktion Leistungsmesser
Kommunikation:RS485(Modbus-RTU)
Anzeige:LCD-Anzeige
Nennstrom:5 A AC oder 1 A AC (über CTs)
Messgenauigkeit:Wirkenergie: Klasse 0,5
Nennspannung:400 V oder 660 V AC L-L (Direktanschluss); 100 V AC L-L (über PTs)
Installation:Panel montiert
Abmessung (LBH):Panelgröße (L×B): 75*75mm
Ausschnitt(L×B): 67*67mm
Tiefe (H): 94.3mm
Optionale Funktionen
/H:THDi, THDu, 2-31. Harmonische
/SOE:Ereignisaufzeichnung
/K:4DI/2DO
/KM:2D1/2DO/1M
/F:Mehrere Tarife
Hilfsstromversorgung:85–265 V AC/DC; 24 V oder 48 V DC

Technische Daten

Technische Parameter Numerisch
Eingang Nennwert

Wechselspannung: Dreiphasenwechselstrom 100 V, 400 V, 660 V AC; Stromstärke: AC 1 A, 5 A;
Überlastung Spannung: 1,2-facher Nennwert (Dauerstrom); 2-facher Nennwert/1 Sekunde
Strom: 1,2-facher Nennwert (Dauerstrom); 10-facher Nennwert/1 Sekunde
 Frequenz   45Hz～65Hz
Stromverbrauch Der Stromverbrauch jedes Spannungs- und Stromeingangskreises liegt unter 0,5 VA
Genauigkeit  0,5 Klasse
Funktion Anzeige LED oder LCD
Kommunikation  RS485, Modbus-RTU-Protokoll; (1 Startbit, 8 Datenbits, 1 Stoppbit, keine Parität) Baudrate 2400/4800/9600/19200 bps usw.
Alarm  1-Kanal-Passivrelais, Kontaktkapazität 3A/30 VDC, 3A/250 VAC, wird für Hoch-, Niedrig-, Unwuchtalarme usw. verwendet.
Analog DC4~20mA,(Last < 500 Ω) (Hinweis: Für den oben genannten Signaleingang und -ausgang wird speziell ein abgeschirmtes Kabel ausgewählt.)
DI/DO-Umschaltung Eingang 4-Kanal- oder 2-Kanal-Trockenkontakteingang, eingebautes Netzteil
Ausgabe 2-Kanal-Schaltausgang, Schließer-Relaiskontakt, Leistung: 3 A/30 VDC, 3 A/250 VAC
Hilfsversorgung Spannungsbereich   AC/DC 85-265V
Stromverbrauch   <5VA
Stehwechselspannung  Zwischen Stromversorgungsklemmensatz und Signaleingang, Ausgangsklemmensatz 2 kV/1 Min. (RMS) Zwischen dem Gehäuse und allen Klemmensätzen (außer dem Klemmensatz mit einer Referenzspannung von weniger als 40 V) AC 4 kV
Umfeld Temperatur Betrieb: -10℃～+55℃; Lagerung: -25°C ~+70°C
Luftfeuchtigkeit ≤95 % relative Luftfeuchtigkeit, keine Kondensation, ohne korrosive Gase
Höhe ≤ 2500m

Produktanzeige
