| Modell |
APM830 |
| Signal |
Stromnetz |
Dreiphasen-Dreileiter, Dreiphasen-Vierleiter |
| Frequenz |
45～65Hz |
| Spannung |
Nennwert: AC 100V、110V、400V、690V |
| Überlast: 1,2 mal Nennwert (kontinuierlich); 2 mal Nennwert /1 Sekunde |
| Leistungsaufnahme: < 0,5VA (pro Kanal) |
| Strom |
Nennwert: AC 1A, 5A, unterstützt 4 mm2 Leitungszugang |
| Überlast: 1,2 mal Nennwert (kontinuierlich); 10 mal Nennwert/1 Sekunde |
| Leistungsaufnahme: < 0,5VA (pro Kanal) |
| Messgenauigkeit |
Spannung, Strom und Leistung |
Klasse 0,5S |
| Wirkleistung |
Klasse 0,5S |
| Blindleistung |
Klasse 2,0 |
| Schalteingänge |
Trockene Kontakteingänge, integrierte Stromversorgung |
| Relaisausgänge |
Kontaktart |
offener Kontakt im Hauptteil, Umschaltkontakt im Modul |
| Kapazität des Kontakts |
AC 250V/3A DC 30V/3A |
| Impulsabgabe der Energie |
Ausgangsmodus |
Optokoppler Impuls mit offenem Kollektor |
| Impuls konstant |
4000(5A), 8000(1A) imp/kWh |
| Analoge Ausgänge |
DC 0mA～20mA, 4mA～20mA, 0V～5V, 1V～5V Ausgang, Genauigkeitsklasse 0,5%, Lastwiderstand ≤ 500Ω |
| Analoge Eingänge |
DC 0mA～20mA, 4mA～20mA, 0V～5V, 1V～5V Eingang, Genauigkeitsklasse 0,5% |
| Speicherkarte |
Standard Kapazität |
4G |
| maximale Kapazität |
TF-Karte bis zu 32G Kapazität |

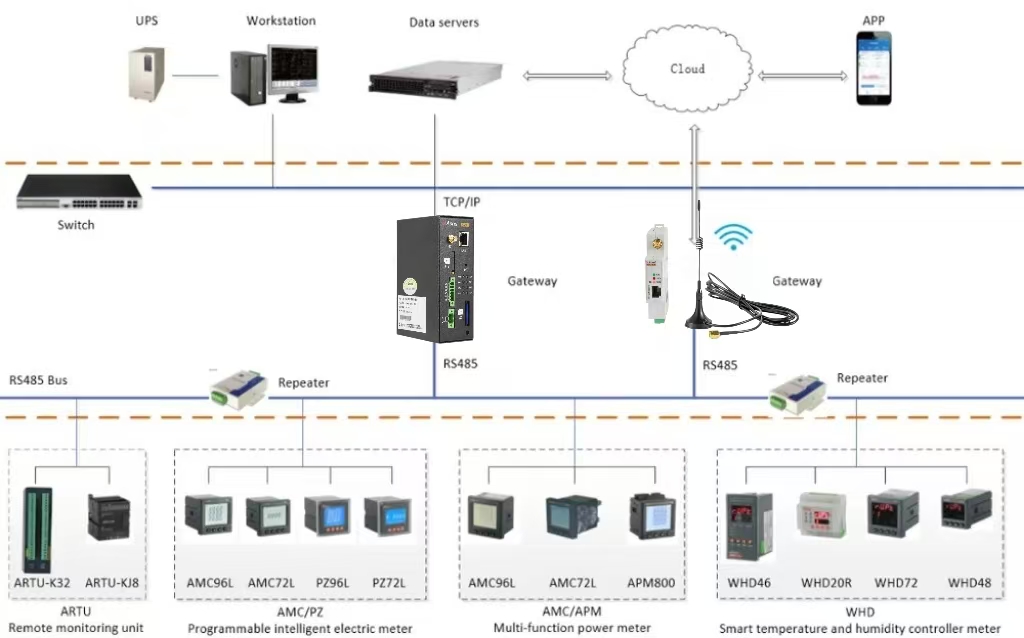

| Kommunikation |
RS485 Schnittstelle/Modbus-RTU Protokoll und DLT645 Protokoll |
| Profibus-DP Schnittstelle/Profibus-DP Protokoll |
| RJ45 Schnittstelle (Ethernet) / Modbus-TCP, http, DHCP und andere Protokolle |
| Stromversorgung |
Arbeitsbereich |
AC/DC 85V～265V or AC/DC 115～415V(P2) |
| Leistungsaufnahme |
Leistungsaufnahme des Hauptteils ≤ 15VA |
| Sicherheit |
Netzfrequenz-Stehspannung |
Die Netzfrequenz-Stehspannung zwischen dem Gehäuse und der Hilfsstromversorgung sowie jeder Eingangs- und Ausgangsklemmengruppe beträgt AC 4kV/1min |
| Die Netzfrequenz-Stehspannung zwischen der Hilfsstromversorgung und jeder Eingangs- und jeder Ausgangsklemmengruppe beträgt AC 2kV/1min |
| Die Netzfrequenz-Stehspannung zwischen dem Spannungseingang und anderen Eingangs-/Ausgangsklemmengruppen beträgt AC 2kV/1min |
| Die Netzfrequenz-Stehspannung zwischen dem Stromeingang und den anderen Eingangs-/Ausgangsklemmengruppen beträgt AC 2kV/1min |
| Die Netzfrequenz-Stehspannung zwischen dem Relaisausgang und anderen Eingangs-/Ausgangsklemmengruppen beträgt AC 2kV/1min |
| Die Netzfrequenz-Stehspannung zwischen jeder Klemmengruppe des Schalteingangs, der Kommunikation, des Analogausgangs und des Impulsausgangs beträgt AC 1kV/1min |
| Isolationswiderstand |
Eingänge, Ausgänge zum Gehäuse>100MΩ |
| Elektromagnetische Verträglichkeit |
Entspricht der Norm IEC 61000 (Level 4) |
| Schutzstufe |

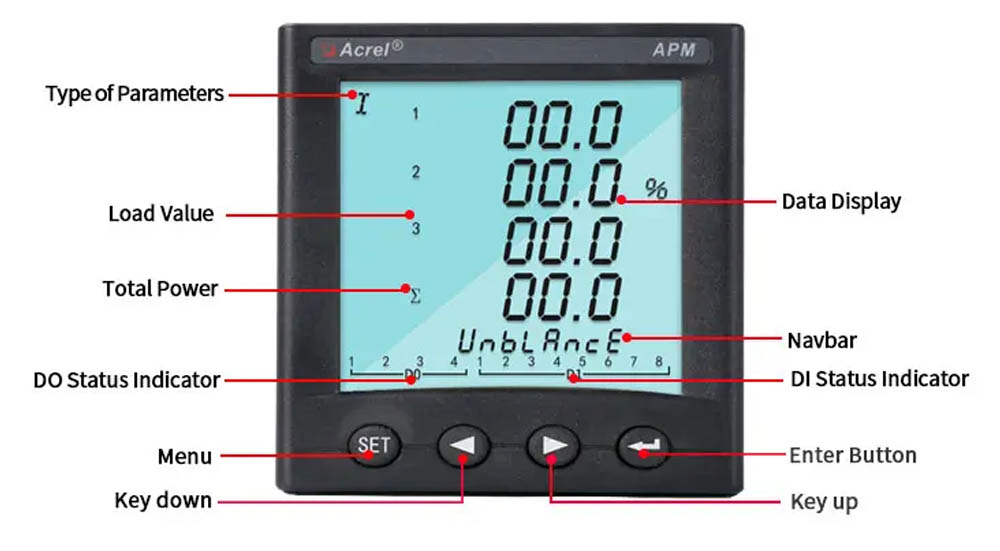

Anzeigefeld |
IP52 |
| Umwelt |
Betriebstemperatur |
-20°C~ +65°C |
| Lagertemperatur |
-20°C~ +70°C |
| Relative Luftfeuchtigkeit |
≤95% ohne Kondensation |
| Höhenlage |
≤2500m |
| Standards |
IEC 60068-2-1 |
Umweltprüfungen-Teil 2-1:Tests Test A:Kälte IDA |
| IEC 60068-2-2 |
Teil 2-1:Tests Test B:Trockene Hitze |
| IEC 60068-2-30 |
Teil 2-30:Prüfungen Test Db:Feuchte Wärme, zyklisch (12+12h) |
| IEC 61000-4 |
Elektromagnetische Verträglichkeit-Prüfung und Messverfahren |
| IEC 61557-12 |
Elektrische Sicherheit in Niederspannungsnetzen bis 1000 V Wechselspannung und 1500 V Gleichspannung - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Leistungsmess- und Überwachungsgeräte (PMD) |
| IEC 62053-22 |
Wechselstrom-Elektrizitätszähler - Besondere Anforderungen - Teil 22: Statische Zähler für Wirkenergie der Klassen 0,2s und 0,5s. |
| IEC 62053-24 |
Wechselstrom-Elektrizitätszähler - Besondere Anforderungen - Teil24: Statische Zähler für Blindenergie mit Grundfrequenz (Klassen 0,5S, 1S und 1) |
