Es wird häufig zur Überwachung der Stromqualität in der Halbleiter-, Petrochemie-, Stahl- und anderen Industriezweigen, in Krankenhäusern, Rechenzentren, Transportgebäuden sowie in Photovoltaik-/Energiespeicher-/Windkraft- und anderen Systemen zur Stromerzeugung aus neuen Energien eingesetzt.

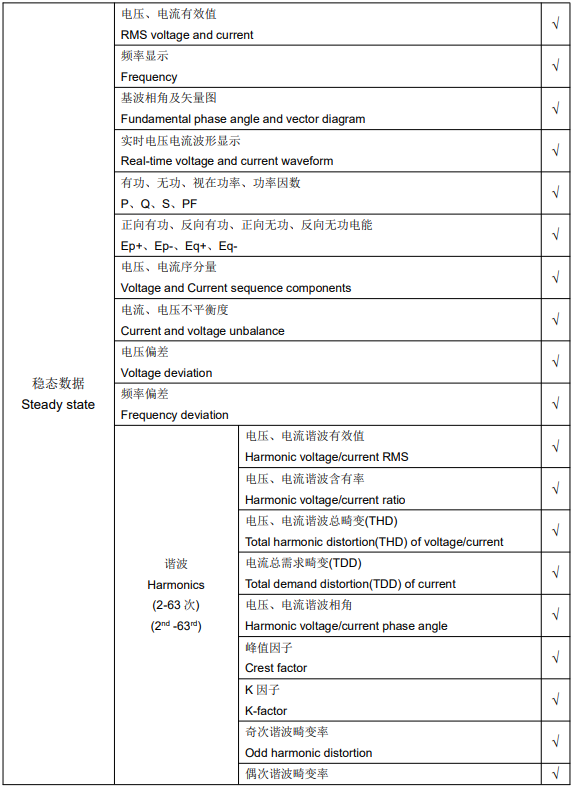

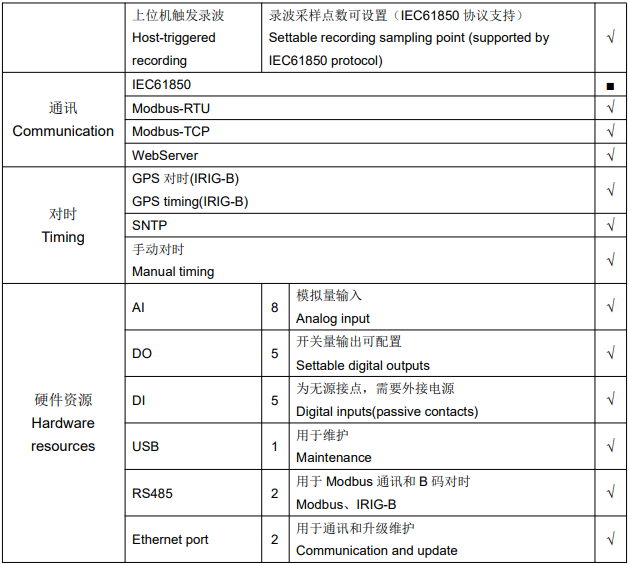

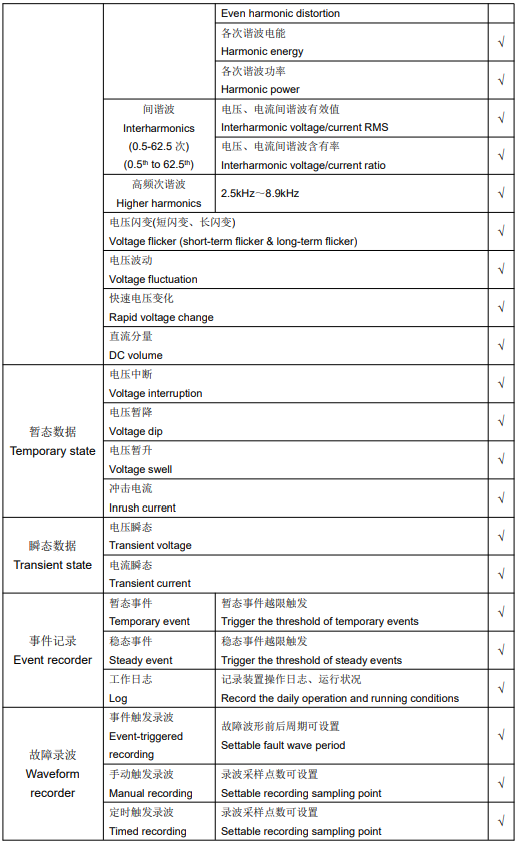

Hinweis: √ – Standardfunktion; ■- Option; × - nicht verfügbar
| Stromversorgung | Nennspannung: AC/DC 220 V, AC/DC 110 V oder DC 24 V/48 V Zulässige Abweichung: -20 % bis +20 % Leistungsaufnahme: ≤ 15 W |
|
| Wechselstrom | Nennstrom: 5 A Eingangsmethode: Stromwandlereingang Messbereich: 0–1,2 In Leistungsaufnahme: ≤ 0,5 VA (einphasig) Überlastfähigkeit: 1,2 In, Dauerbetrieb 20-mal für 1 Sekunde |
|
| Wechselspannung | Eingangsmodus: Spannungswandlereingang oder Direktanschluss Nennspannung: 57,74 V/100 V, 220 V/380 V, 400 V/690 V Messbereich: 0–1,2 Un Leistungsaufnahme: ≤ 0,5 VA (einphasig) Überlastbarkeit: 1,2 Un, Dauerbetrieb 4-mal für 1 Sekunde |
|
| Digitaleingang | Nennspannung: AC/DC 220 V, AC/DC 110 V oder DC 24 V/48 V Eingangsmodus: Passive Kontakte, externe Stromversorgung erforderlich |
|
| Digitalausgang | Mechanische Lebensdauer: ≥10.000 Ausgangsmodus: Passive Kontakte Schaltleistung: ≤4.000 W oder ≤384 VA Durchlassstrom: ≥16 A (AC 250 V/DC 24 V) im Dauerbetrieb ≥30 A für kurze Zeit (200 ms) |
|
| Kommunikationsanschluss | Ethernet | Geschwindigkeit: 10/100 Mbit/s, adaptiv Typ: 10/100Base-T Kompatibel mit TCP/IP und FTP-Protokoll |
| RS485-Anschluss | Geschwindigkeit: 300–57.600 bps Mit optischer Isolierung |
|
| Monitorgenauigkeit | Effektivspannung | ±0,1 % |
| RMS-Strom | ±0,1 % | |
| P,Q,S | ±0.2% | |
| Leistungsfaktor | ±0,5 % | |
| Ep+,Ep-,Eq+,Eq- | Klasse 0,5 | |
| ArbeitsbedingungenNormale | Betriebstemperatur: -10 °C bis +55 °C Lagertemperatur: -30 °C bis +80 °C Relative Luftfeuchtigkeit: 5 % bis 95 % |
|
| Luftdruck: 86–106 kPa Höhe: ≤ 2500 m Schutzart: IP51 |
||

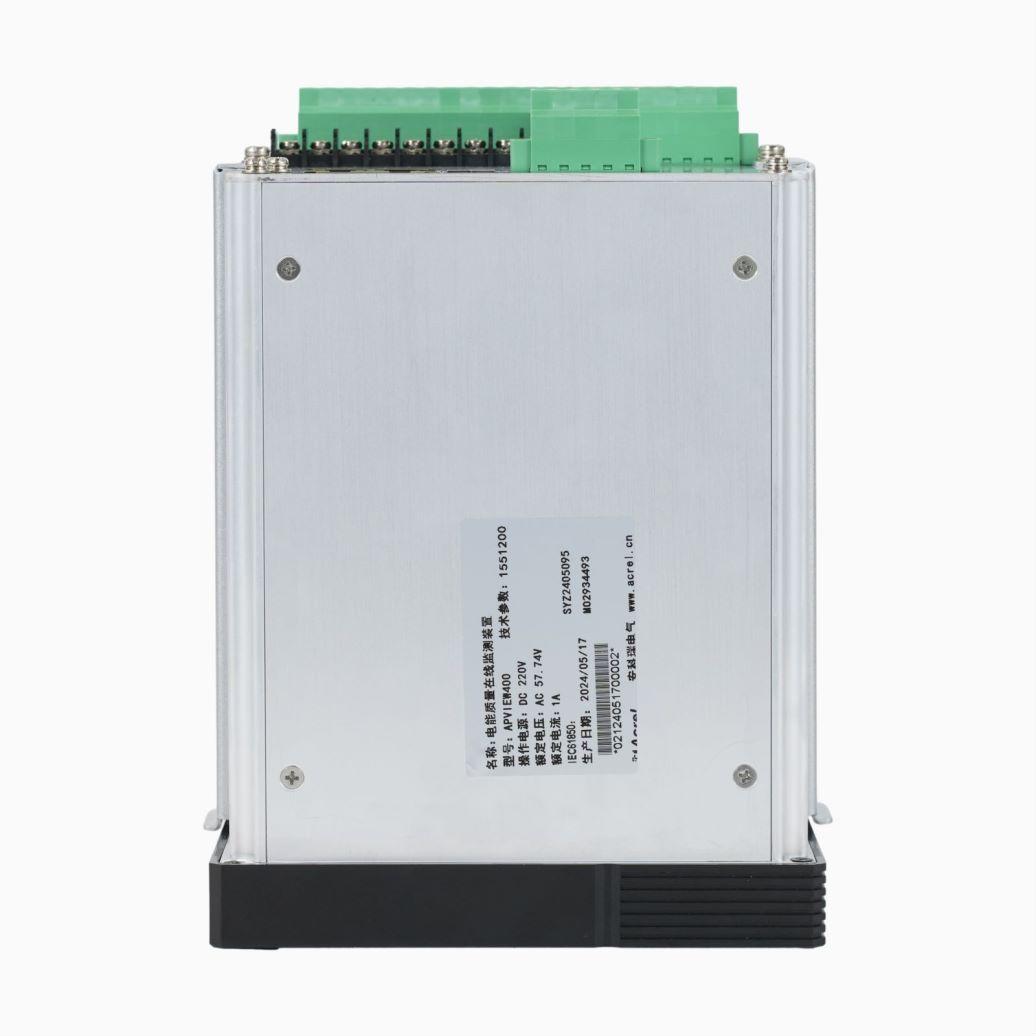

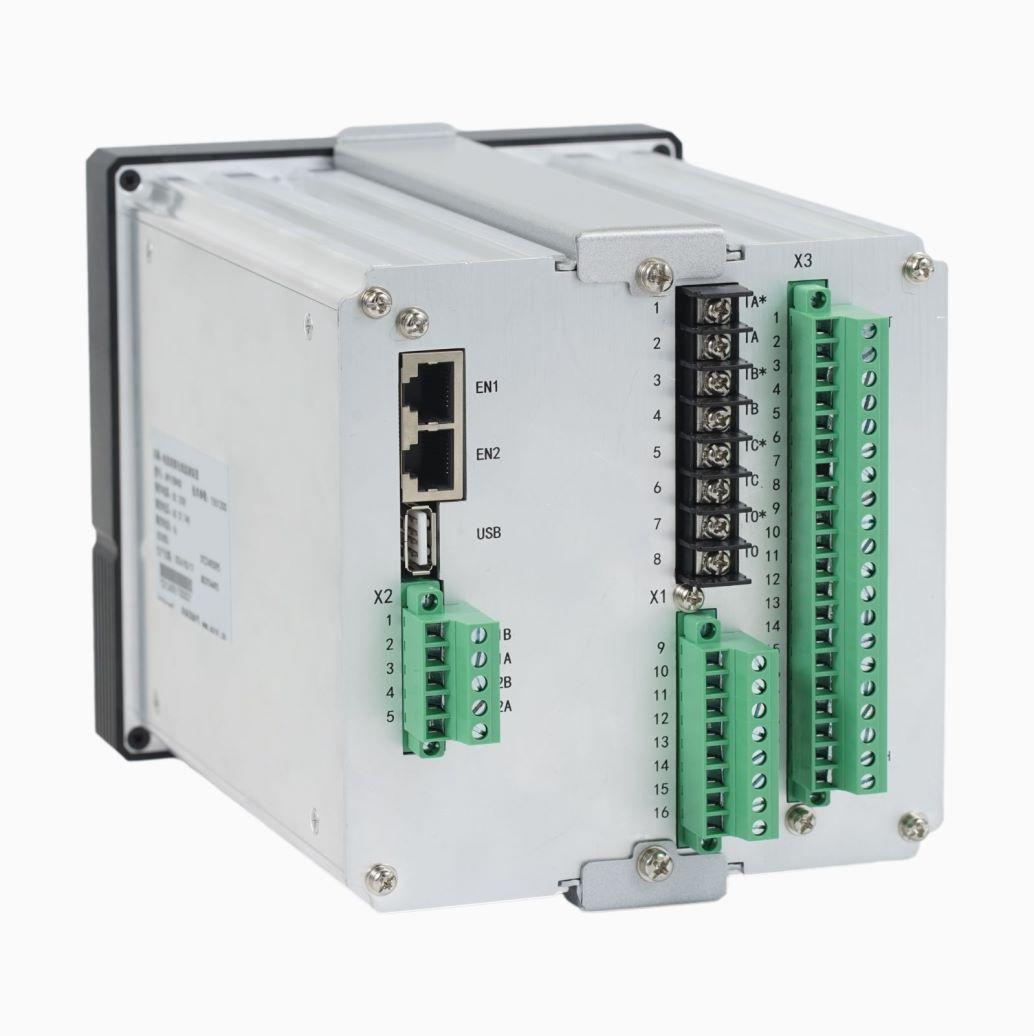

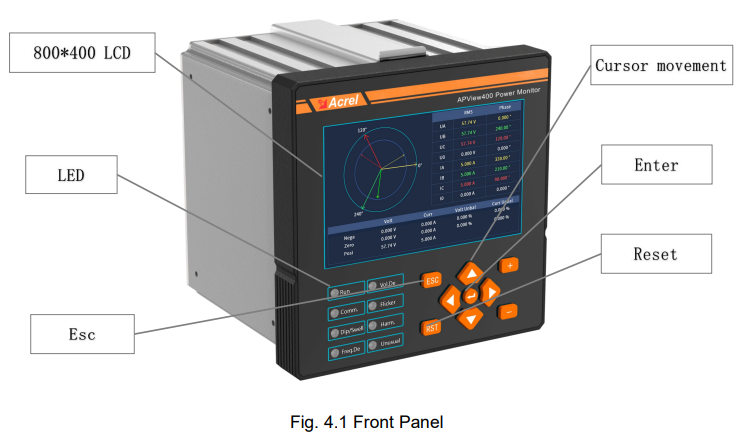

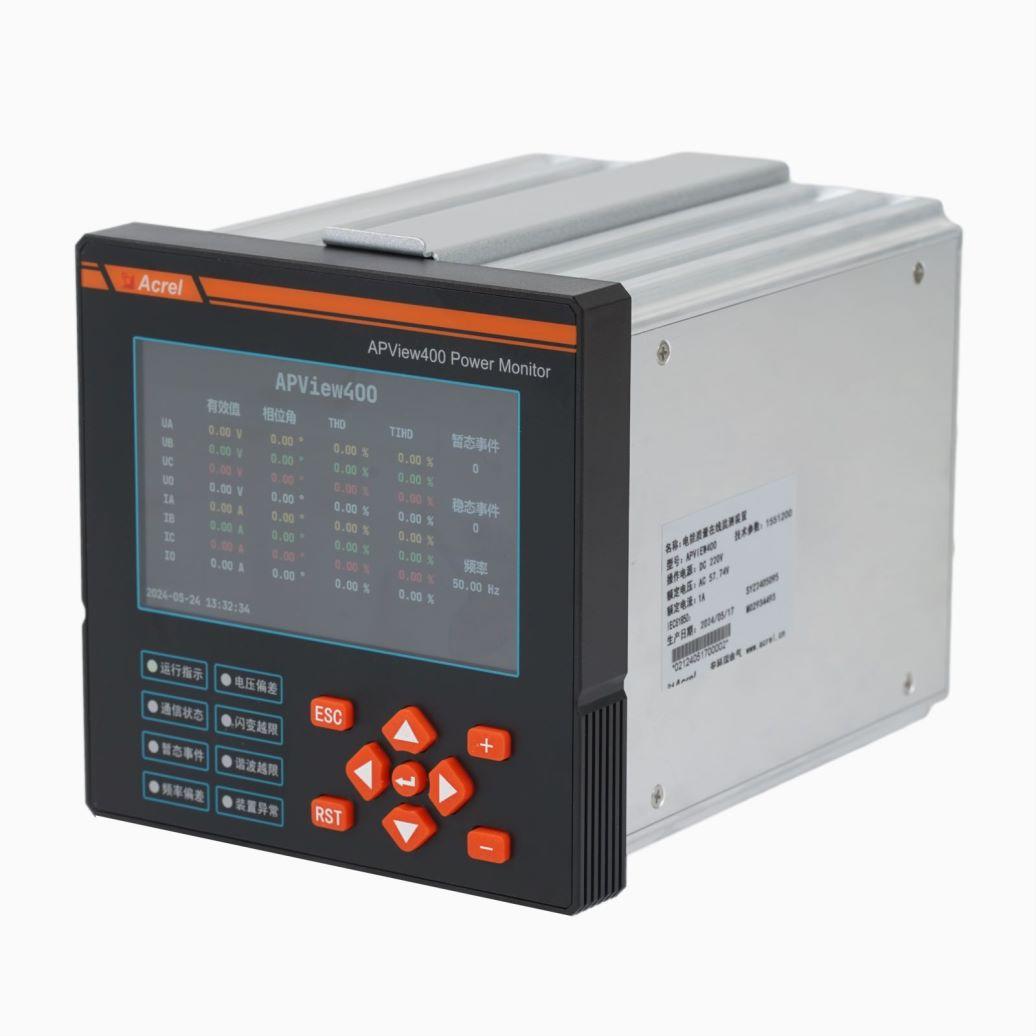

Produktanzeige
