ARB4 Lichtbogenschutzrelais

Das Lichtbogenschutzgerät der Serie ARB4 integriert mehrere Funktionen wie Schutz, Messung, Überwachung, Steuerung, Kommunikation, Fehleraufzeichnung, Ereignisaufzeichnung usw. Es kann Lichtbogensignale überwachen, Strom- oder Spannungssignale in Echtzeit schützen und eine Lichtbogenschutzfunktion für Mittel- und Niederspannungsverteilungssysteme von 0,4 kV bis 35 kV erreichen. Die Lichtbogenschutzvorrichtung der ARB4-Serie ist einfach zu bedienen, ressourcenschonend, stabil, zuverlässig und leicht zu warten. Sie wird häufig in Branchen wie der Strom- und Wasserwirtschaft, dem Transportwesen, der Industrie, der Mineraliengewinnung, der erneuerbaren Energien, der Schifffahrt und dem Bauwesen eingesetzt.

Hochleistungs-Hardwareplattform

Reife und perfekte Schutzfunktion

Reichhaltige Schnittstellenressourcen: 4 Wechselstromkanäle und 3 Wechselspannungskanäle; 8 aktive Schalteingangskanäle; 5 unabhängige passive Schaltausgangskanäle; 1 serielle RS485-Kommunikationsschnittstelle, die die Protokolle IEC60870-5-103 und Modbus unterstützt;

LCD-Display, Mensch-Maschine-Schnittstelle

Echtzeit-Strom- und Spannungswerte, Lichtbogen, Eingang und Ausgang

Aufzeichnen des Aktionsverhaltens und der Fehlerwellenforminformationen

Selbstprüffunktionen, gute Entstörungsleistung

Anwendung: Elektrizität, Wasserschutz, Transport, Industrie, Mineralien, neue Energie, Schiffe und Baugebäude

Technische Daten

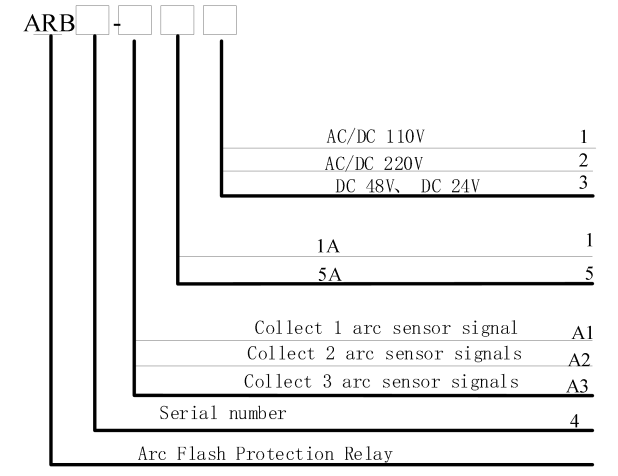

Modell/Funktion			ARB4-A1	ARB4-A2	ARB4-A3
Hardware	Signalerfassung des Lichtbogensensors		1	2	3
	Aktuelle Kollektion		4 Stromkanäle
	Spannungserfassung		3 Nullspannungen, insgesamt 3 Spannungskanäle
	Digital Input		8
	Digitalausgang		5 normal geöffnete Ausgänge
	1 RS485-Schnittstelle / IRIG-B		√
Funktion	Lichtbogenschutz	Lichtbogenkriterium	√
		Lichtbogen- und Stromkriterium	√
		Lichtbogen- und Spannungskriterium	√
	Lichtbogenüberwachung und Fehlerortung		√
	Echtzeit-Selbstinspektion von Lichtbogensensoren und Glasfaserverbindungen		√
	Geräteselbsttest und abnormaler Alarm		√
	CT-Unterbrechungsüberwachung		√
	Nicht-Elektrizitätsschutz		√
	Gerätealarm		√
	Wartungsstatussperre		√
	Störungsaufzeichnung		√
Protokoll	Modbus		√
	IEC101		√
	IEC103		√
	IRIG-B		√
	LoopBack		√

Hinweis: √ zeigt an, dass diese Funktion vorhanden ist.

Stromversorgung	AC/DC 220 V, AC/DC 110 V, DC 48 V, DC 24 V
Bereich	Stromversorgung × (1 ± 20 %)
Maximale Leistungsaufnahme	≤ 15 VA
Nennspannung	AC 100V or 100/√3 V
Bereich	0,1–120 V
Genauigkeit	±1 %
Leistungsaufnahme	≤ 0,5 VA (einphasig)
Überlastbarkeit	1,4-fache Nennspannung im Dauerbetrieb; 2-mal für 10 Sekunden.
Nennstrom	AC 5 A/1 A
Bereich	0,04 Zoll bis 20 Zoll
Leistungsaufnahme	≤ 0,5 VA (einphasig)
Überlastfähigkeit	2-facher Nennstrom im Dauerbetrieb; 40-facher Überlast in 1 Sekunde.
Nennfrequenz	50 Hz oder 60 Hz
Bereich	40–70 Hz
Genauigkeit	±0,1 Hz
Mechanische Lebensdauer	≥10.000
Schaltleistung	≥1.000 W (L/R = 40 ms)
Einschaltstrom	Dauerstrom ≥5 A, kurzzeitig (200 ms) ≥30 A
Abschaltleistung	≥30 W (L/R = 40 ms)
Impulsspannung	±5 kV (1,2/50 μs, 0,5 J)

Technische Parameter des ARB-S-Lichtbogensensors:

Der Lichtbogensensor ARB-S verfügt über einen Überwachungswinkel von über 180° und einen Betriebstemperaturbereich von -40°C bis 85°C.

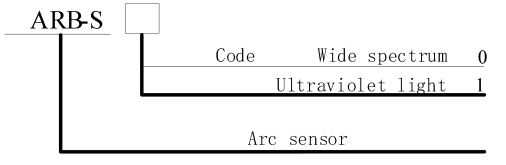

	ARB-S0	Passiver Weitwinkel-Ultraviolett-Lichtbogensensor (keine Stromversorgung, wartungsfrei); Vollständig isoliert, metallfrei (keine elektrischen Sicherheitsrisiken).
