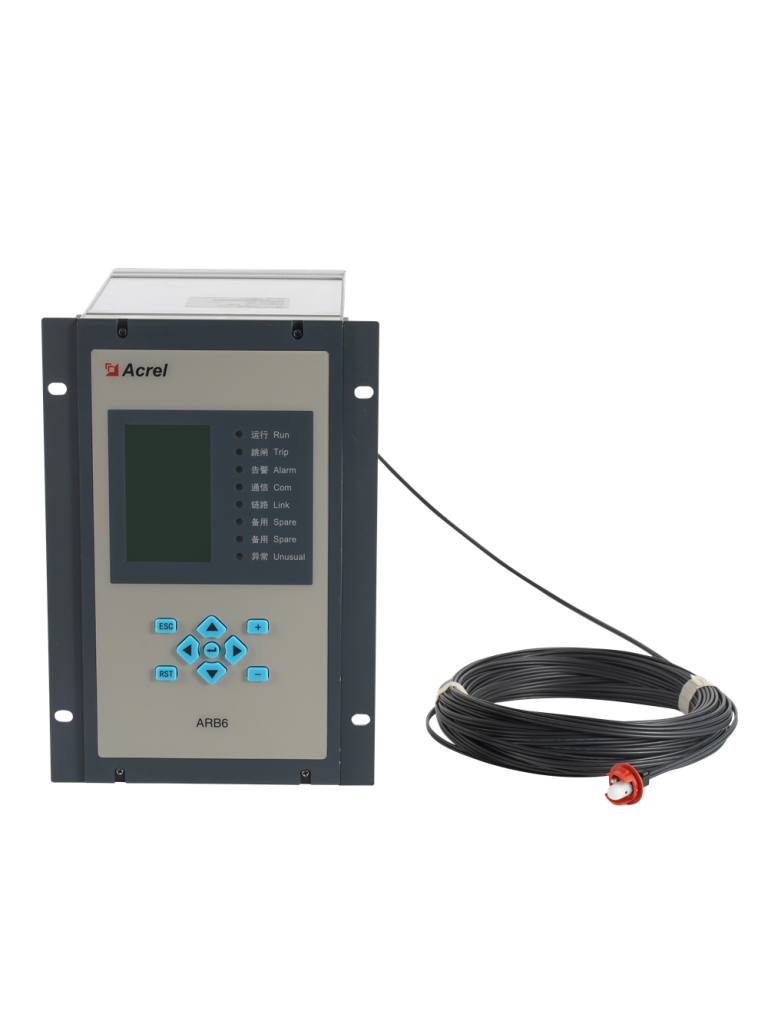

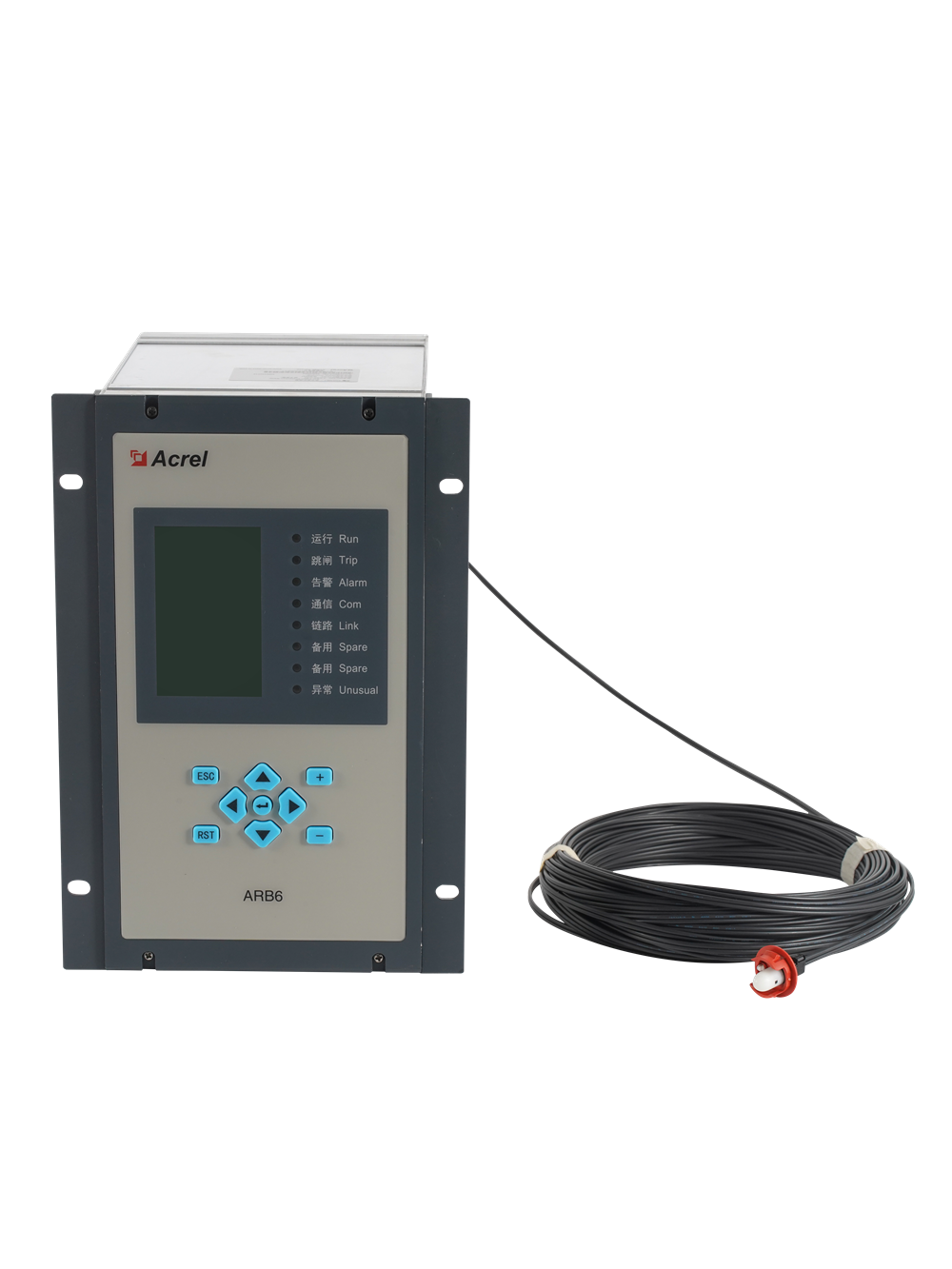

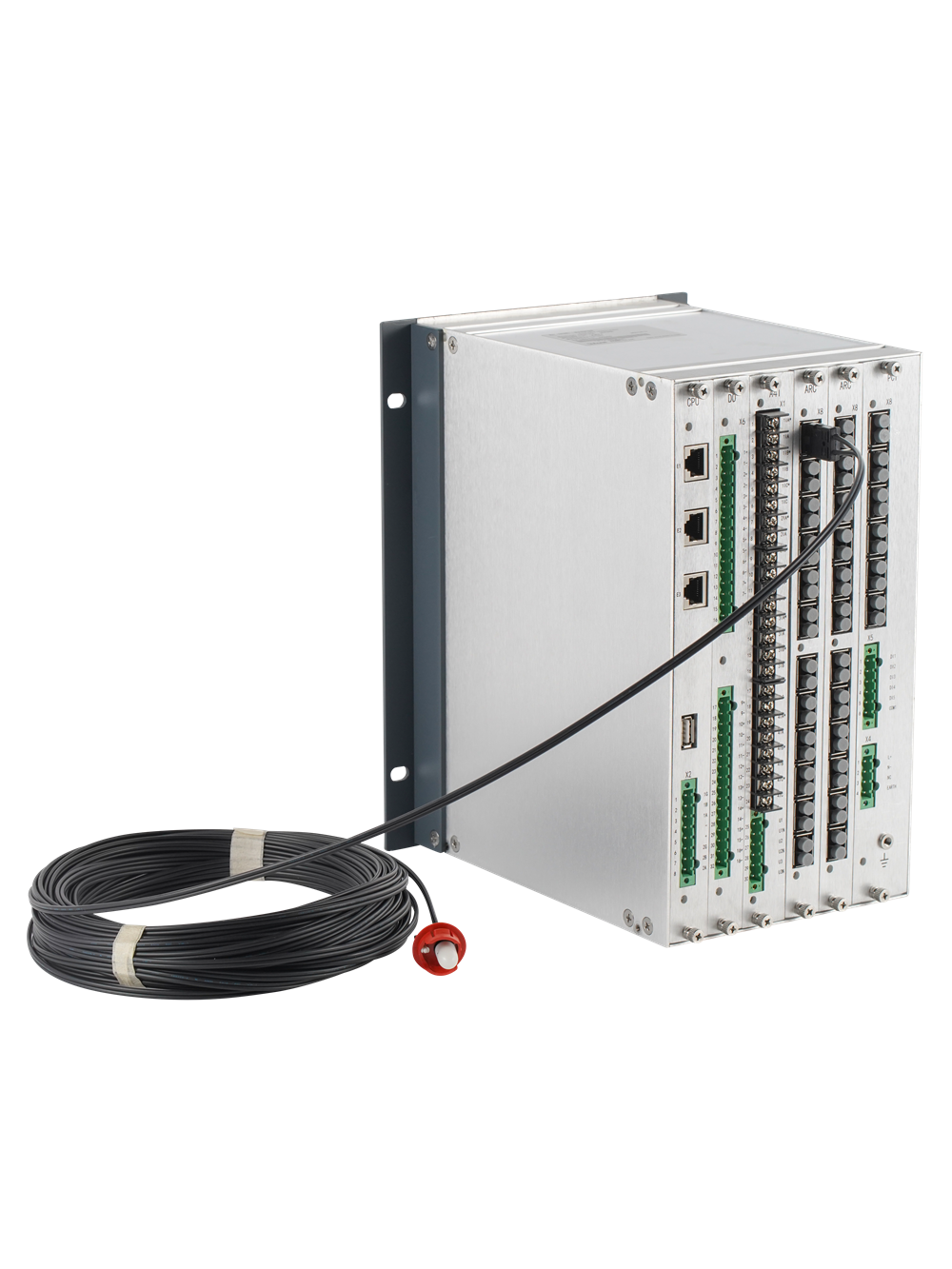

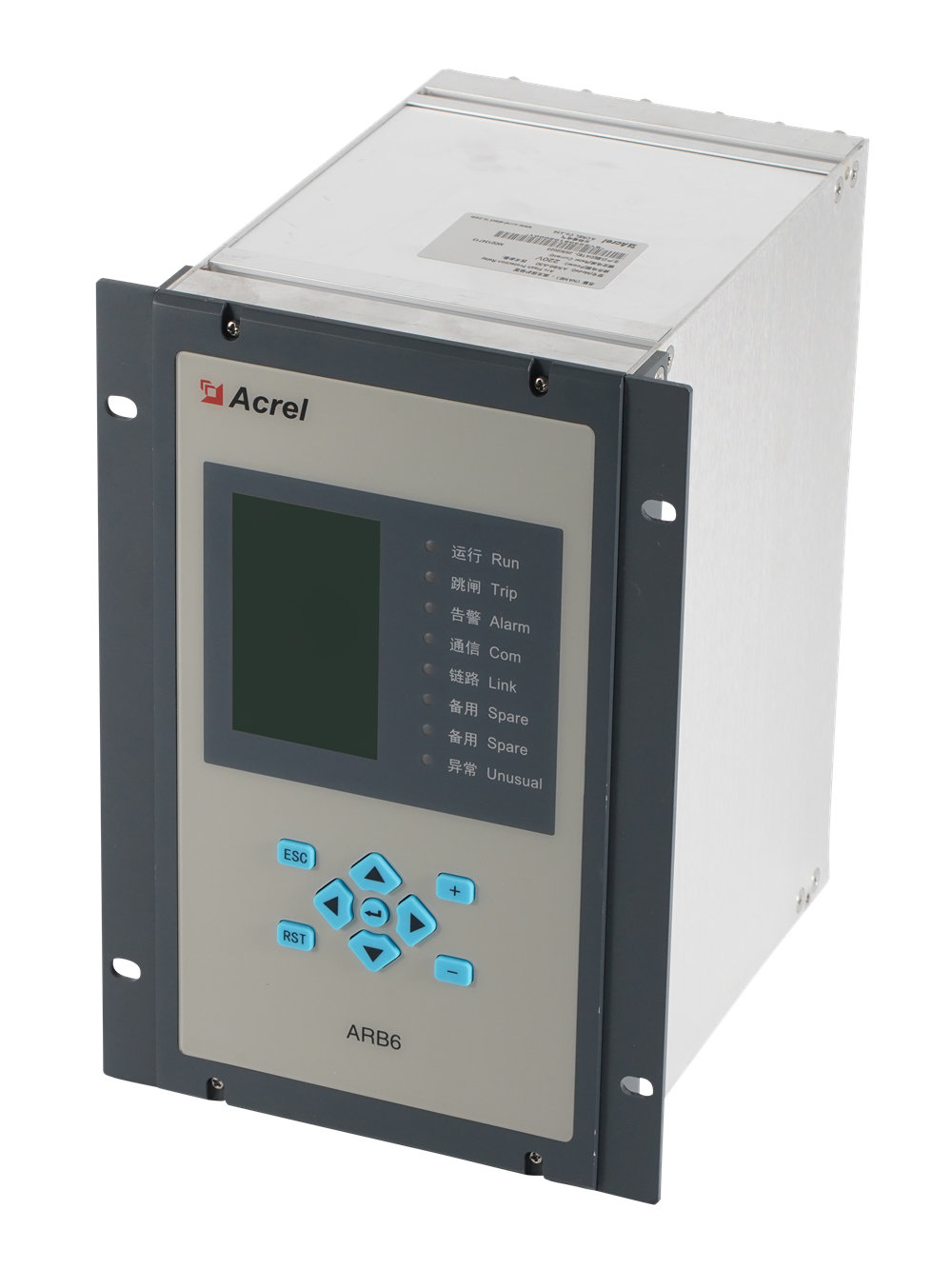

ARB6 Lichtbogenschutzrelais

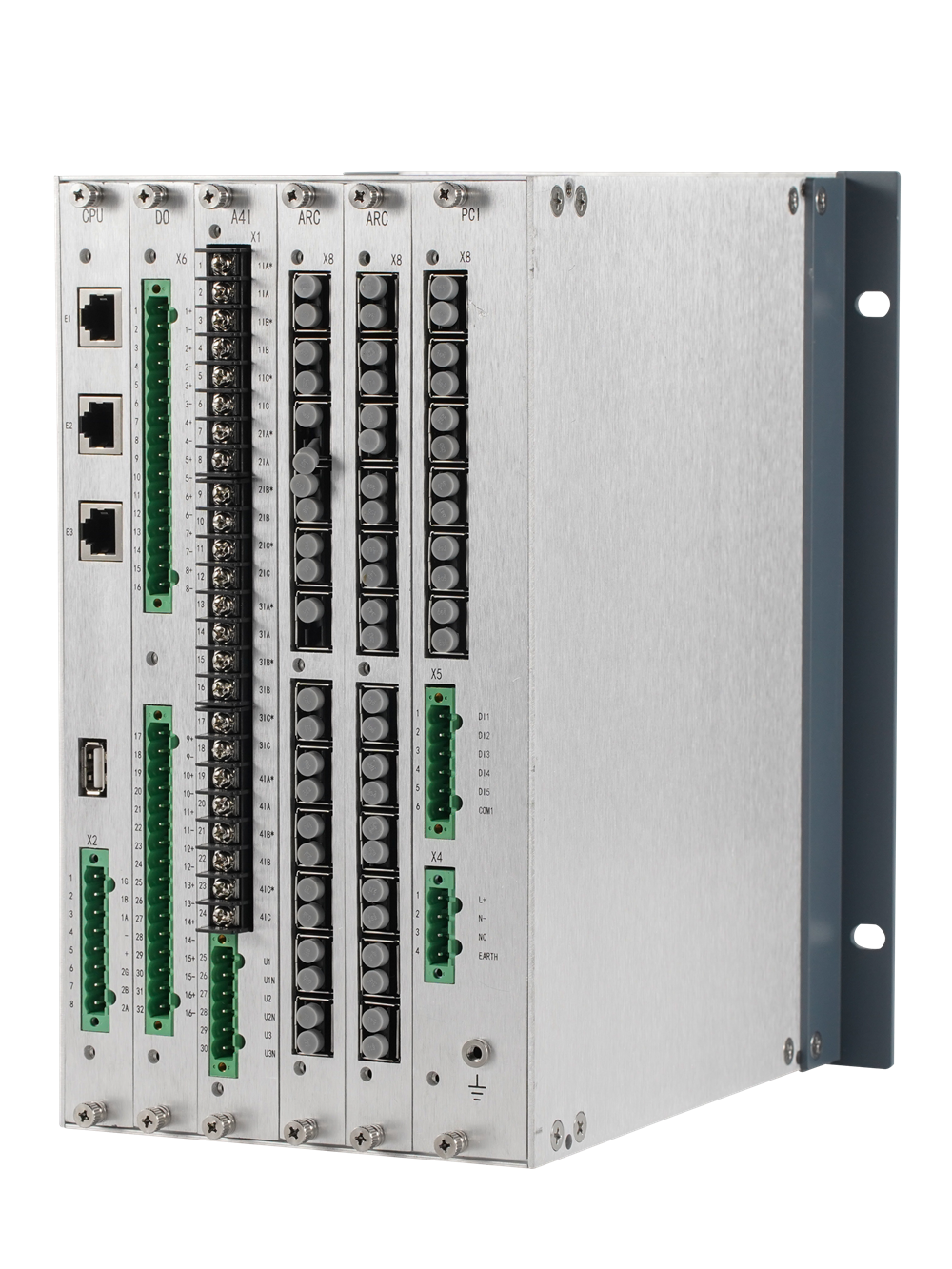

Das Lichtbogenschutzgerät der ARB6-Serie verfügt über ein modulares Design (einschließlich Leistungsmodul, CPU-Modul, Lichtbogenerfassungsmodul, analoges Erfassungsmodul, Eingabe-/Ausgabemodul, Kommunikationsmodul, Mensch-Maschine-Schnittstellenmodul usw.) und integriert mehrere Funktionen wie Schutz, Messung, Überwachung, Steuerung, Kommunikation, Fehleraufzeichnung, Ereignisaufzeichnung usw., um Lichtbogensignale, Schutzstrom- oder Spannungssignale in Echtzeit zu überwachen und eine Lichtbogenschutzfunktion für Mittel- und Niederspannungsverteilungssysteme von 0,4 kV bis 35 kV zu implementieren.

  • Integrieren Sie Schutz, Messung, Überwachung, Steuerung, Kommunikation, Fehleraufzeichnung, Ereignisaufzeichnung usw
  • 0,4-kV-35-kV-Mittel- und Niederspannungs-Stromverteilungssystem
  • Lichtbogensensor-Signalerfassung, 6, 12, 18, 24, 30 Wege optional
  • Schnittstelle: 2 RS485, 1 Ethernet, GPS-Timing, USB
  • Protokoll: Modbus, IEC101, IEC103, IRIG-B, Loopback
  • Anwendung: Elektrizität, Wasserschutz, Transport, Industrie, Mineralien, neue Energie, Schiffe und Baugebäude

Produktinfo

Anpassbare Lichtbogenschutzlogik für mehrere Gruppen

Lokalisierung von Lichtbogenfehlerstellen

Echtzeit-Selbstinspektion von Lichtbogensonde und Glasfaserverbindung

Frei einstellbarer Lichtbogenauslösewert

4 Ausfallschutzarten

4 Batterieschutzarten

Stromwandler-Trennungsalarm

4 Stromkreis-TA-Überwachung

Gerätefehleralarm

Wartungsstatussperre

Unterstützt Modbus RTU/Modbus TCP/IEC103

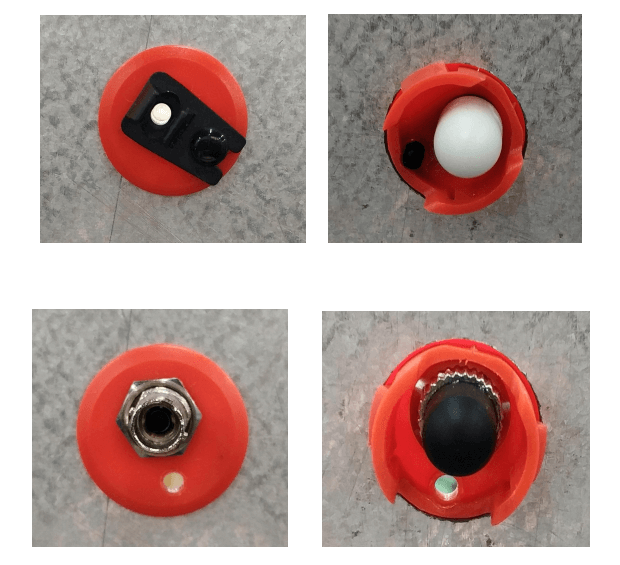

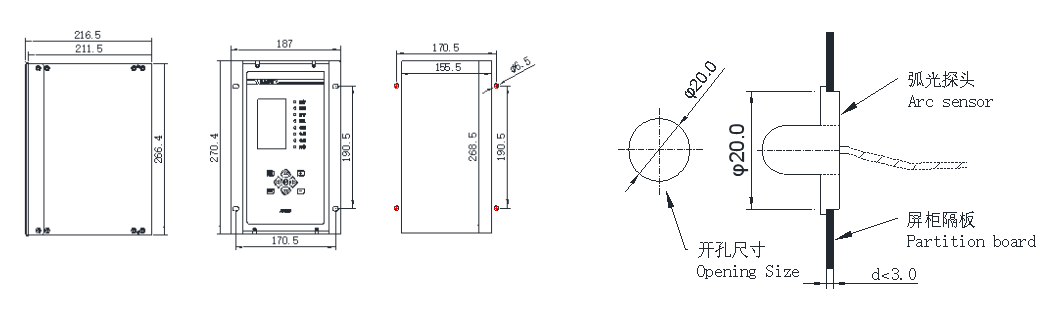

Erfassungsbereich:

Keine Metallteile, keine elektrischen Sicherheitsrisiken

Winkel ≥ 180 °

Radius ≥ 0,5 m

Empfindlichkeit: sichtbares Licht/ultraviolettes Licht
Merkmale:

Mit Filterfunktion

Passiver Lichtbogensensor

Echtzeit-Selbstinspektion von Sonden und Glasfaserverbindungen

Lichtbogen-Lichtleiter: doppeladrig, flammhemmend

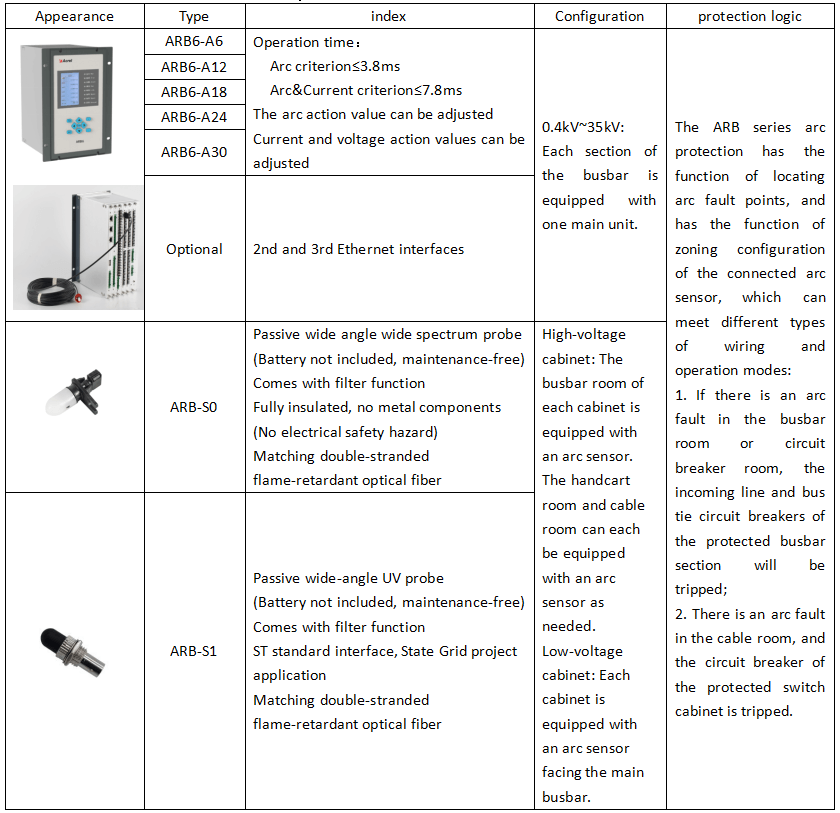

Technische Daten

Modell/Funktion

ARB6-A6

ARB6-A12

ARB6-A18

ARB6-A24

ARB6-A30

Hardware

Signalerfassung des Lichtbogensensors

6

12

18

24

30

Aktuelle Kollektion

4 Sätze 3-Phasenströme, insgesamt 12 Stromkanäle

Spannungserfassung

3 Nullspannungen, insgesamt 3 Spannungskanäle

Digital Input

5

22

5

22

5

Digitalausgang

14 normalerweise offene Ausgänge (einschließlich 4 Hochgeschwindigkeitsrelaisausgänge) und 2 normalerweise geschlossene Ausgänge

2 RS485 Schnittstelle

1 Ethernet-Schnittstelle

3 Ethernet-Schnittstelle

GPS-Zeitschnittstelle

USB-Schnittstelle

Funktion

Lichtbogenschutz

Lichtbogenkriterium

Lichtbogen- und Stromkriterium

 √

Lichtbogen- und Spannungskriterium

Lichtbogenüberwachung und Fehlerortung

Echtzeit-Selbstinspektion von Lichtbogensensoren und Glasfaserverbindungen

Ausfallschutz

CT-Unterbrechungsüberwachung

Nicht-Elektrizitätsschutz

Gerätealarm

Wartungsstatussperre

Störungsaufzeichnung

Protokoll

Modbus

IEC101

IEC103

IRIG-B

LoopBack

Hinweis: √ zeigt an, dass diese Funktion vorhanden ist, und ■ zeigt an, dass die Funktion optional ist.

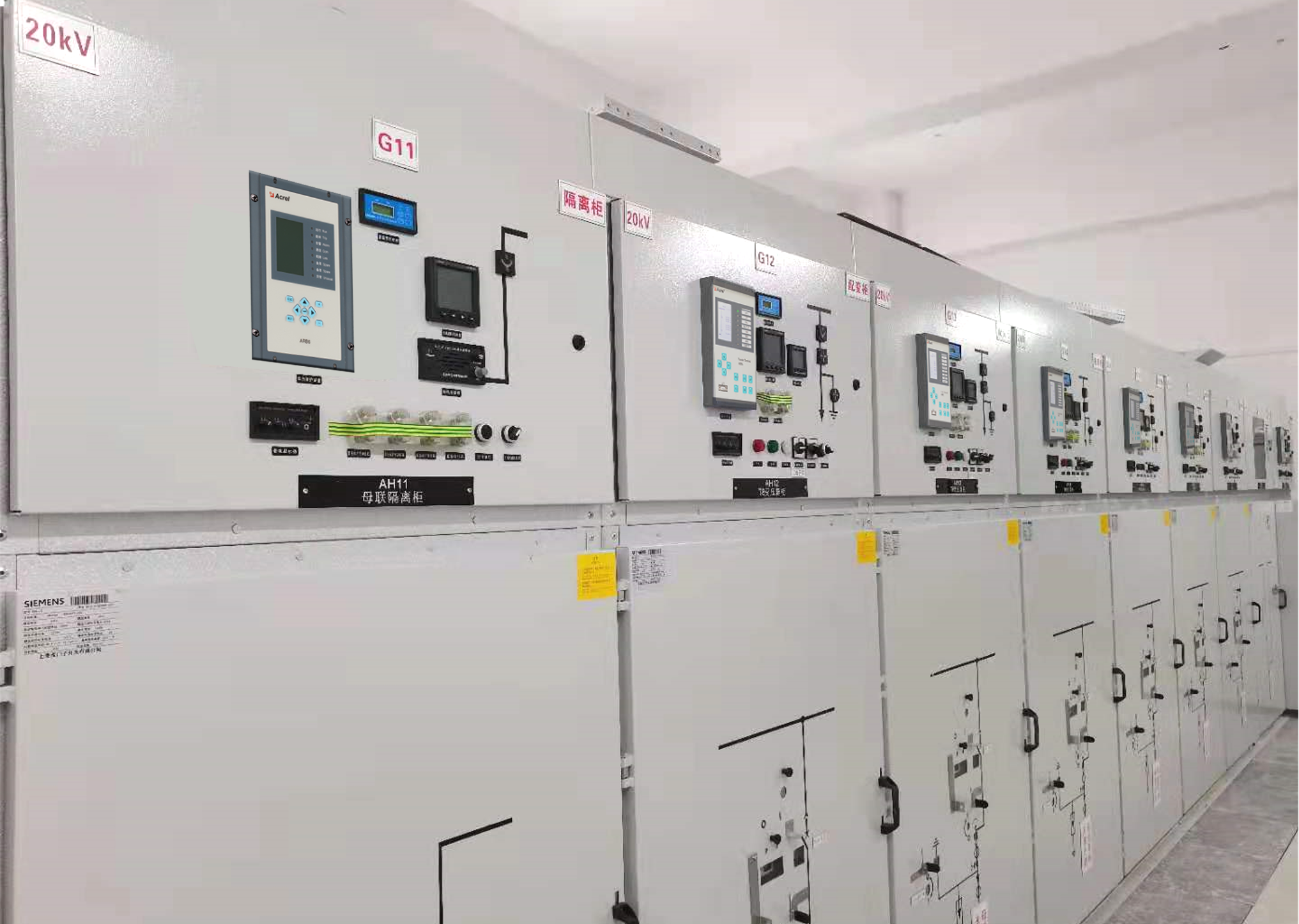

Produktanzeige
