ARD3 Motorschutzschalter

Die intelligenten Motorschutzschalter Acrel ARD3 können Motoren während des Motorbetriebs vor zahlreichen Störungen schützen und den Betriebszustand klar und intuitiv über das LCD anzeigen. Der Schutzschalter verfügt über eine RS485-Fernkommunikationsschnittstelle und einen DC4-20mA-Analogausgang, wodurch sich bequem ein Netzwerksystem zusammen mit Steuergeräten wie SPS und PC bilden lässt.

  • U, I, P, S, PF, F, EP, Leckage, PTC/NTC
  • 16 Schutzfunktionen
  • Startsteuerung
  • 9 programmierbare DI
  • 5 programmierbare DO
  • Modbus-RTU- oder Profibus-DP-Kommunikation
  • 1 DC4-20mA-Analogausgang
  • 20 Störschriebe
  • Anti-Shaking-Funktion

Angebot

Produktinfo

Genauigkeit:U, I: Klasse 1,5
Frequenzbereich:45–65 Hz
Hilfsstromversorgung:AC85V–265V/DC100V–350V
SOE-Ereignisrekorder:Aufzeichnung von acht Störmeldungen

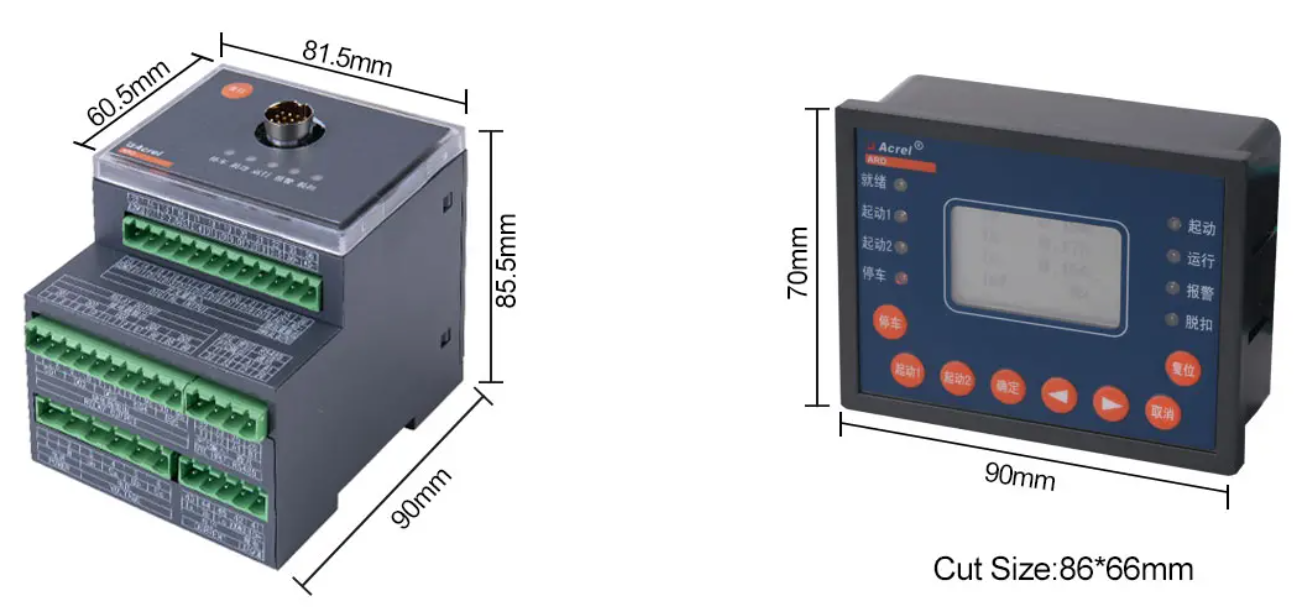

Abmessungen (L x B x H):81,5 mm x 86 mm x 90 mm
Installation:Hauptgehäuse: DIN 35 mm
Anzeigeeinheit: Panelmontage

Technische Daten

Technische Parameter  Index
Protector-Hilfsstromversorgung AC85-265V/DC100-350V, Stromverbrauch 15VA
Nennbetriebsspannung des Motors AC380V / 660V, 50Hz / 60Hz

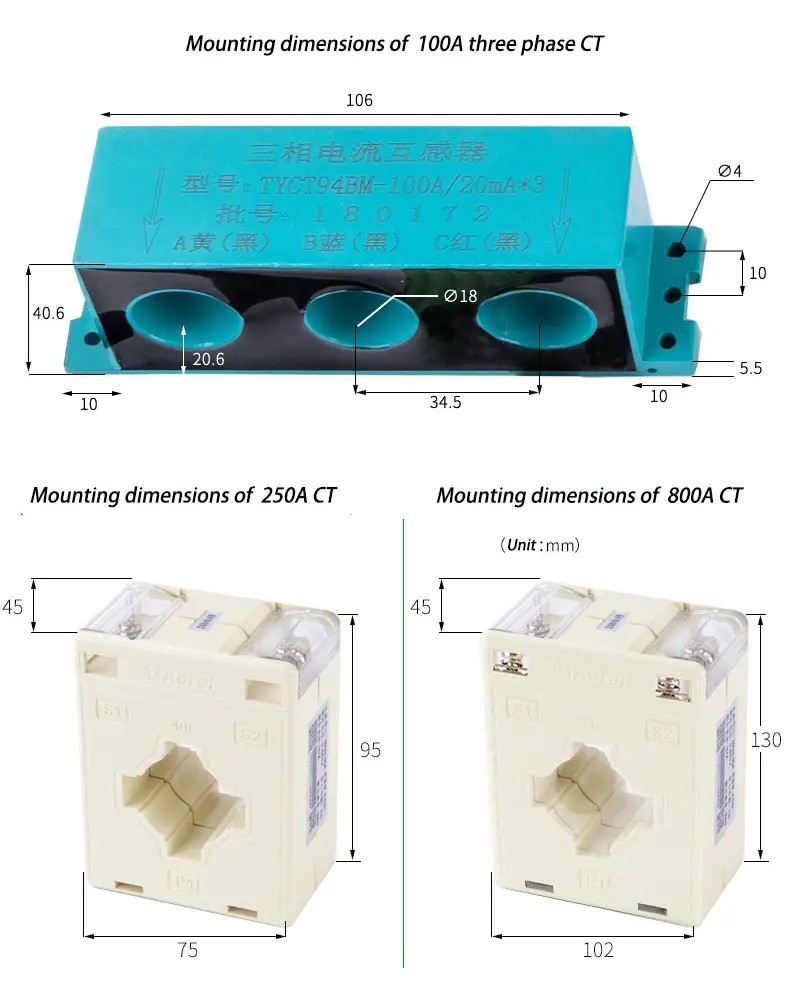

Nennbetriebsstrom des Motors 1 (0.1A-5000A) Kleine Spezialstromwandler
5 (0.1A-5000A)
25（6.3A-25A）
100（25A-100A）
250（63A-250A） Spezielle Stromwandler
800（250A-800A）
Kontaktkapazität des Relaisausgangs Impedanzbelastung AC250V、10A
Relaisausgangsschütz 5 Kanäle, AC 250 V 6 A
Nennkapazität negativ
Schalteingang 9 Kanäle, Optokoppler-Isolation
Kommunikation RS485 Modbus_RTU, Profibus_DP
Umfeld Arbeitstemperatur -10ºC～55ºC
Lagertemperatur -25ºC～70ºC
Relative Luftfeuchtigkeit ≤95﹪Keine Kondensation, kein korrosives Gas
Höhe ≤2000m
Verschmutzungsgrad Klasse 2
Schutzgrad Hauptkörper IP20, geteiltes Anzeigemodul IP54 (auf der Schrankplatte installiert)
Anlagenkategorie Stufe III
