Genauigkeit
Wirkenergie: Klasse 0,5
Frequenzbereich: 45–65 Hz
Hilfsstromversorgung
AC/DC 85–265 V
Impulsausgang
1600–160.000 Imp./kWh
Verbrauch
Spannung: Leistungsaufnahme < 0,5 VA;
Strom: Leistungsaufnahme < 0,5 VA;
Hilfsstromversorgung: Leistungsaufnahme ≤ 10 VA

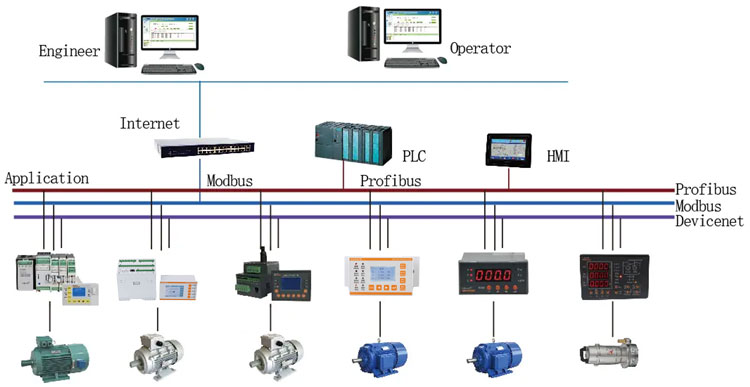

Kommunikation
2-Kanal Modbus RTU; Profibus DP; Profinet; Modbus TCP; WLAN
Schalter
Eingang: 10 Kanäle; Ausgang: 6 Kanäle
Analog
2-Kanal 4–20 mA
| Technische Parameter | Index | |
| Hilfsstromversorgung des Schutzes | Unterstützt zwei Stromversorgungsmodule, AC 220V Stromversorgungsmodul (AC85-265V/DC100-300V) Standard, AC 380V Stromversorgungsmodul (AC/DC100-415V) optional | |
| Nennbetriebsspannung des Motors | AC220V / 380V / 660V，50Hz / 60Hz | |

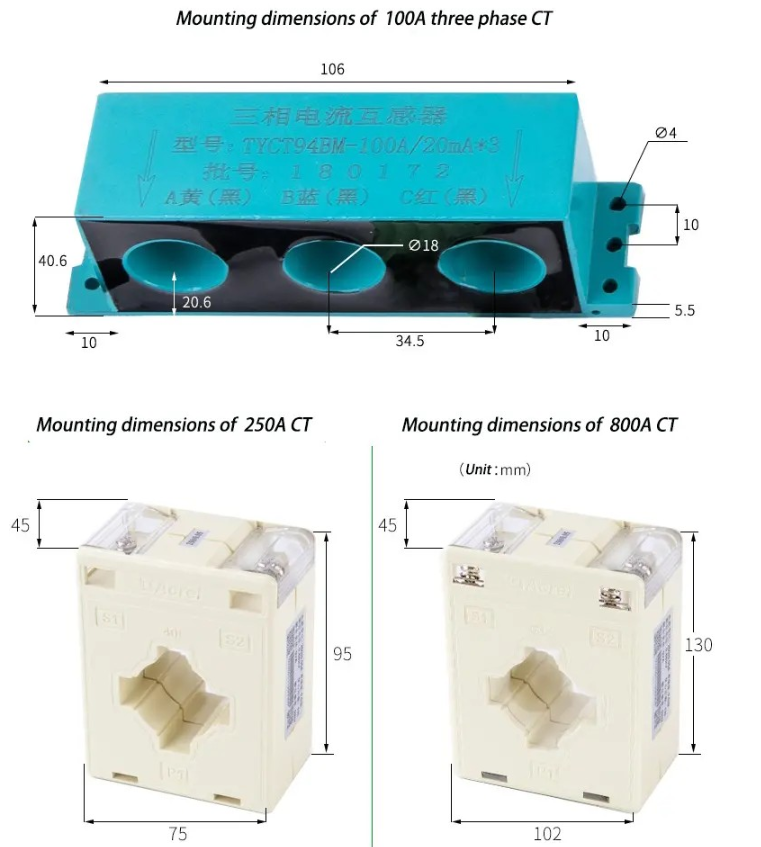

| Bemessungsbetriebsstrom des Motors | 1 (0.1A-5000A) | Externer Stromwandler |
| 5 (0.1A-5000A) | ||
| 1.6 (0.4A-1.6A) | ||
| 6.3 (1.6A-6.3A) | ||
| 25（6.3A-25A） | ||
| 100（25A-100A） | ||
| 250（63A-250A） | ||
| 800（250A-800A） | ||
| Kontaktkapazität des Relaisausgangs | Impedanzlast | AC250V、10A |
| Schalteingang | 10 Kanäle mit passivem Trockenkontakt (aktiver DC110V-, DC220V- und AC220V-Eingang optional) | |
| Kommunikation | Standard | 2-Kanal-MODBUS-RTU-Kommunikation |
| Optional (nur eine Auswahl möglich) | 1-2-Kanal-PROFIBUS-DPV1-Kommunikation / 1-Kanal-PROFINET-Kommunikation / Ethernet-Kommunikation (MODBUS-TCP-Protokoll) | |
| Umfeld | Arbeitstemperatur | -10ºC～55ºC |
| Lagertemperatur | -25ºC～70ºC | |
| Relative Luftfeuchtigkeit | ≤95﹪Keine Kondensation, kein korrosives Gas | |
| Höhe | ≤2000m | |
| Verschmutzungsgrad | Klasse 3 | |
| Schutzgrad | Hauptkörper IP20, geteiltes Anzeigemodul IP54 (auf der Schrankplatte installiert) | |
| Installationskategorie | Stufe III | |

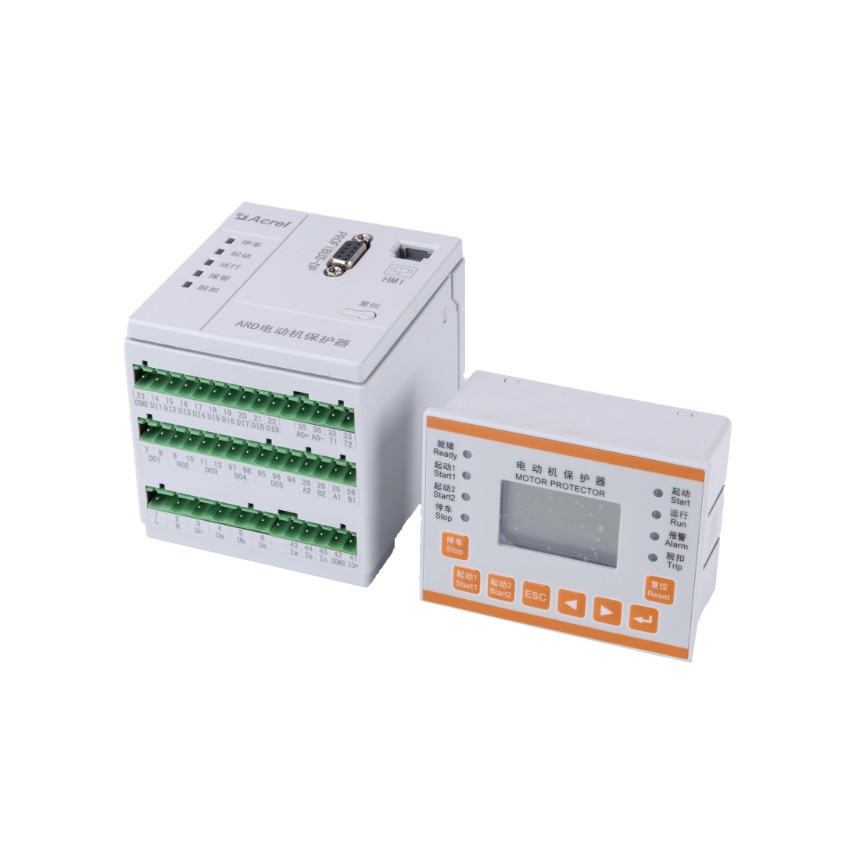

Produktanzeige
Verwandte Produkte
ARD3T Motorschutzschalter
ARD2M Motorschutzschalter
ARD3 Motorschutzschalter

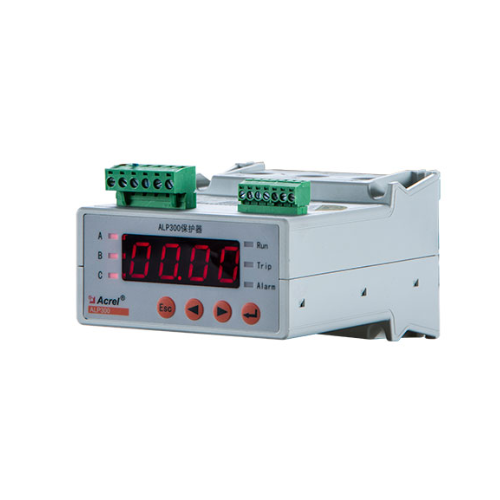

ALP300 Motorschutzschalter
