| Kann bis zu 16 intelligente Miniatur-Leistungsschalter + intelligente Kompaktleistungsschalter anschließen |
| LCD-Display, unterstützt Ereignisaufzeichnung |
| DC12V-Ausgang |
| Echtzeitdaten wie Spannung, Strom, Leistung, Energie, Temperatur und Leckage verschiedener intelligenter Leistungsschalter können angezeigt werden |
| Anzeige von Warnungen, Alarmen, Schutz, Fehlern und anderen Statusinformationen verschiedener intelligenter Leistungsschalter |
| Ermöglicht die Einstellung und Steuerung von Parametern für verschiedene intelligente Leistungsschalter |
| Unterstützung von Uplink RS485 (Standard)/Ethernet/4G-Kommunikation/WLAN-Kommunikation |
| Ein Schalteingang und ein Schaltausgang |
| Unterstützung der Protokolle MQTT, MODBUS-RTU und MODBUS-TCP |

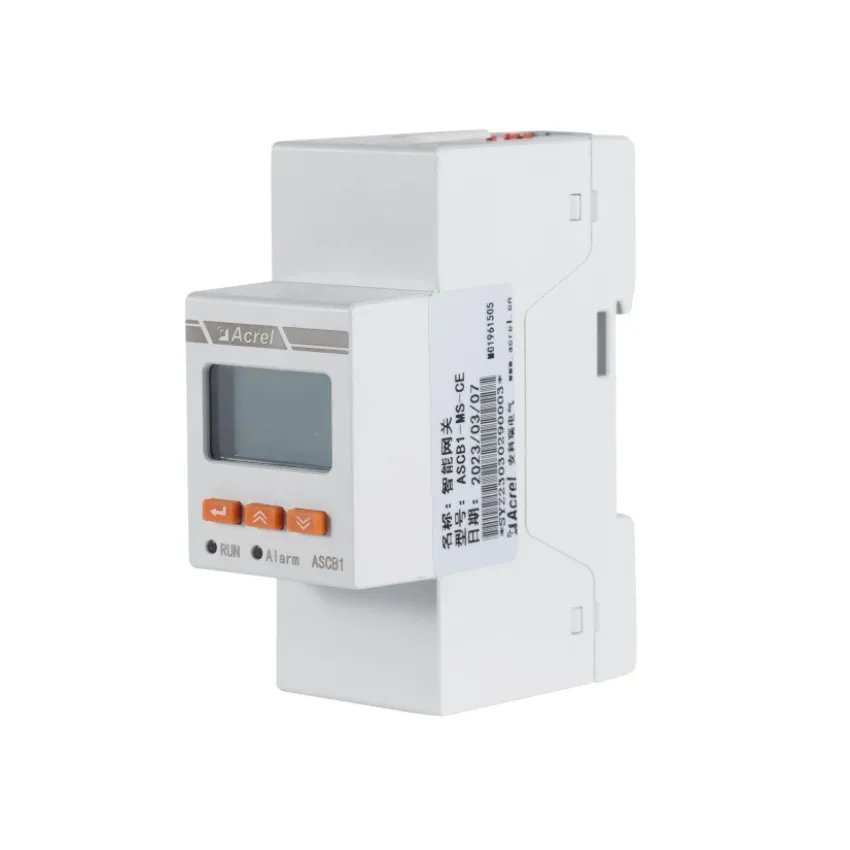

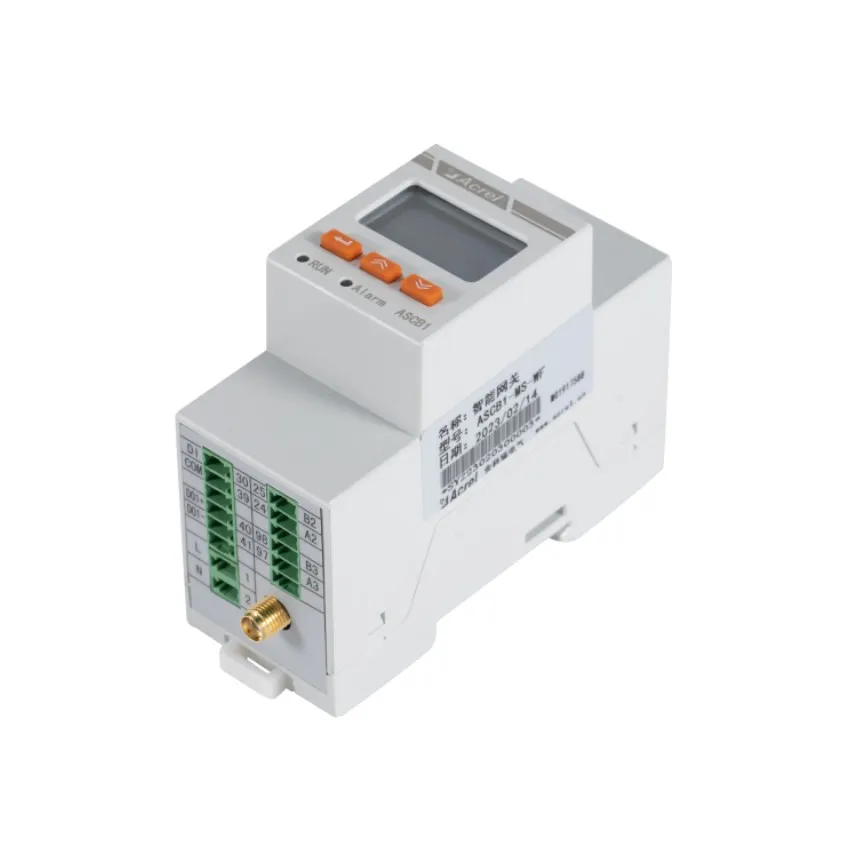

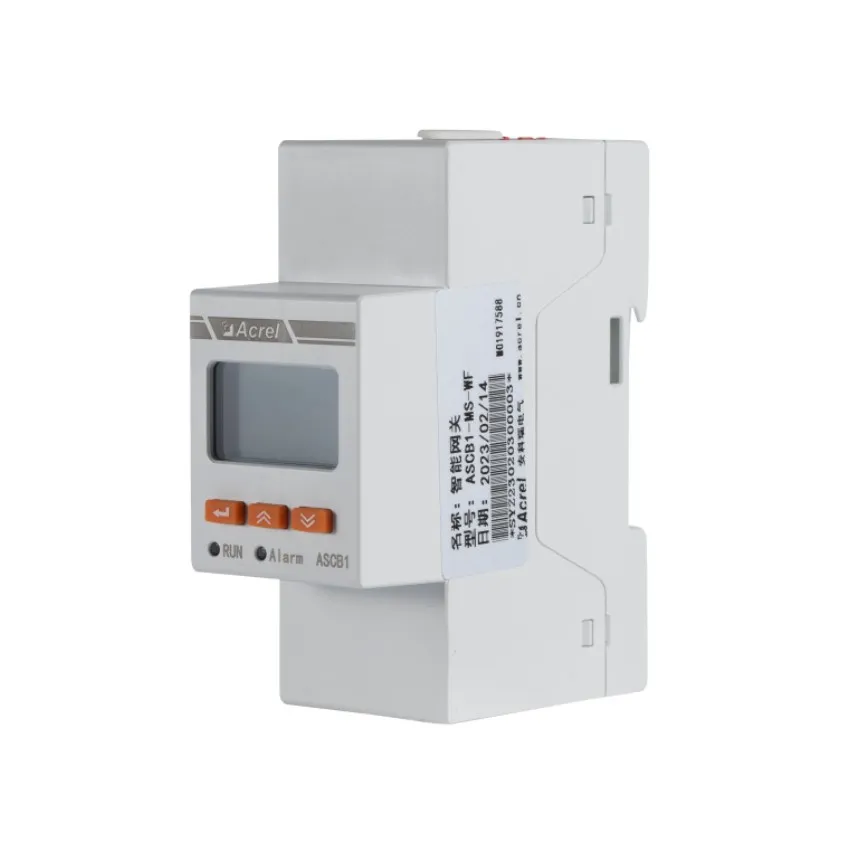

ASCB1-MS Intelligentes Gateway für Smart Schutzschalter

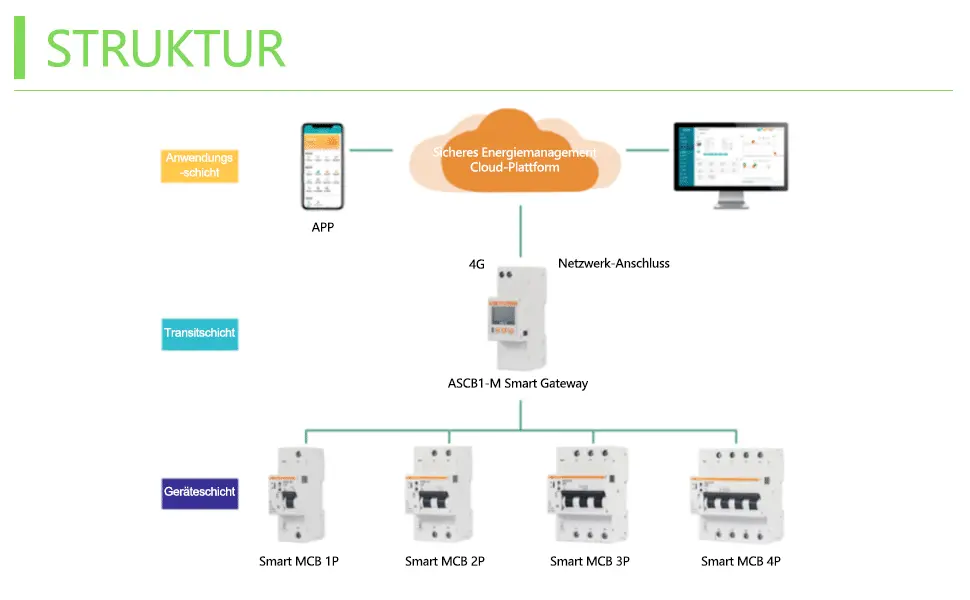

Intelligente Mikroleistungsschalter der Serie ASCB1 (nachfolgend als intelligente Mikroleistungsschalter bezeichnet) werden in Niederspannungs-Verteilungsnetzen in Industrie-, Gewerbe- und Zivilgebäuden sowie in der Infrastruktur von Wohngebäuden und ähnlichen Orten eingesetzt. Der intelligente Mikroleistungsschalter wird mit dem intelligenten Gateway verwendet, um die wichtigsten elektrischen Parameter der Stromleitung wie Spannung, Strom, Leistung, Temperatur, Leckage, Energieverbrauch usw. in Echtzeit zu überwachen und verfügt über Fernsteuerung, Anormalitätswarnung, Warnalarm bei Unfallauslösung, Statistiken zur Strommessung, Fehlerortung und andere Funktionen.
Produktinfo
Technische Daten

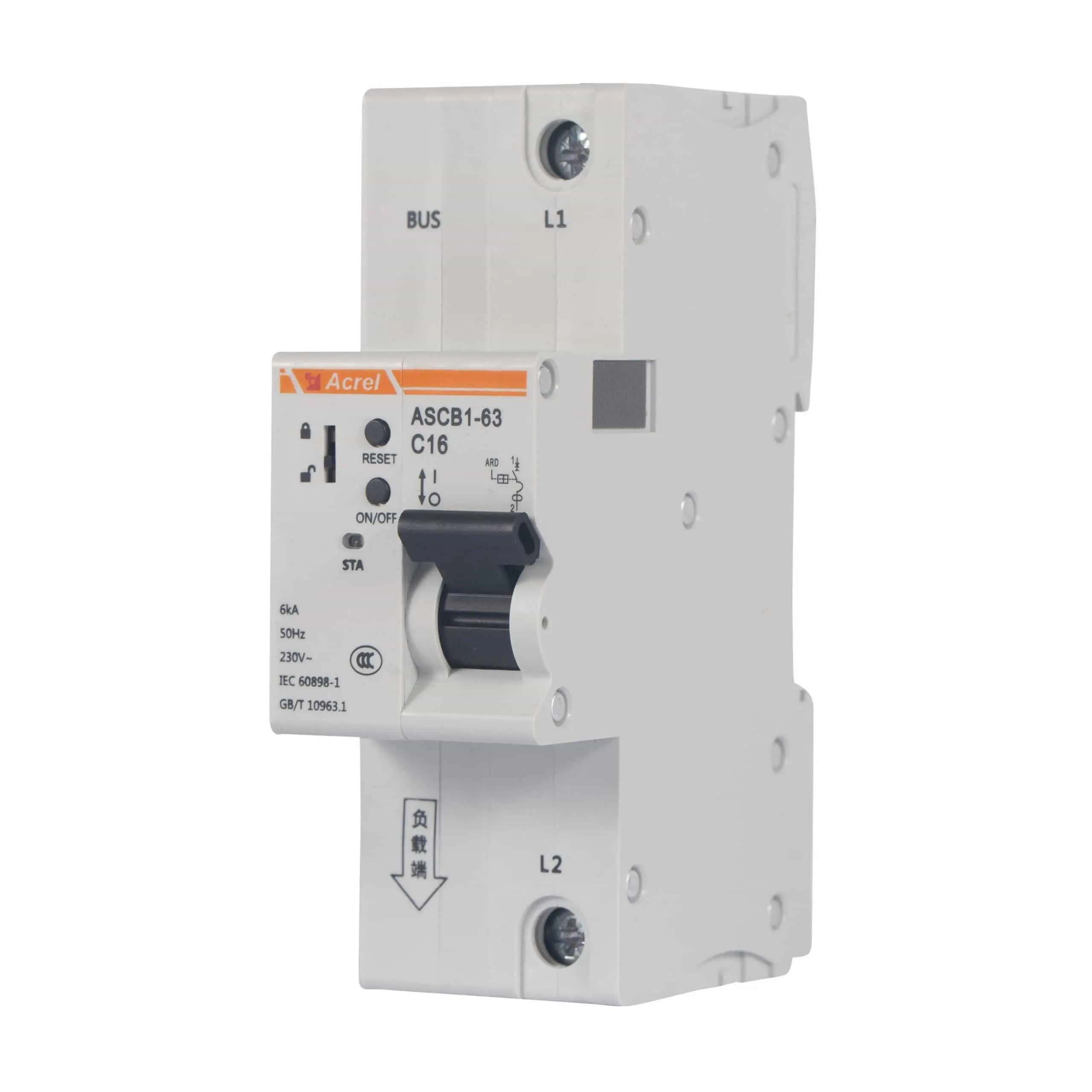

| Modell | ASCB1-63 | ASCB1LE-63 | ||
| Polzahl | 1P/2P/3P/4P | 2P/4P | ||
| Güteklasse der Schale | 63A | |||
| Nennspannung | 230V（1P/2P）、400V(3P/4P) | |||
| Nennstrom | 6A,10A,16A,20A,25A,32A,40A,50A,63A | |||
| Typ der sofortigen Entriegelung | C/D | |||
| Bemessungs-Kurzschluss-Ausschaltvermögen | 6000A | |||
| Schutz | Überstromschutz | Standardmäßig 100% Nennstromalarm， 110% Nennstromauslösung mit einstellbarem Schwellenwert |
||
| Kurzschluss-Schutz | 5-10 Nennstrom für 0,04 Sekunden zum Schutz vor Stromkreisunterbrechung | |||
| Überlastschutz | Standardmäßig 100% Nennleistung, 110% Nennleistung mit einstellbarem Schwellenwert | |||
| Überspannungsschutz | Standardmäßig 110% Nennspannung, 120% Nennspannung, Auslösung mit einstellbarem Schwellenwert | |||
| Unterspannungsschutz | Standardmäßig 90% Nennspannung, 80% Nennspannung, Auslösung mit einstellbarem Schwellenwert | |||
| Übertemperaturschutz | Standardmäßig 80℃ Alarm, 100℃ Auslösung, Schwellenwert einstellbar | |||
| Leckageschutz | Nein | Standardmäßig 20mA Alarm, 30mA Auslösung, der Schwellenwert ist einstellbar | ||
| Leckage-Selbstinspektion | Nein | Manueller Tastenselbsttest | ||
| Mechanische Lebensdauer | 20000 Mal | |||
| Elektrische Lebensdauer | 6000 Mal | |||
| Schutzarten | IP20 | |||
| Anschlusskapazität | 1-35mm² | |||
| Erhöhungsanforderungen | 2000m | |||
| Umgebungstemperatur | -10℃～55℃, die durchschnittliche Temperatur bei 24h war nicht höher als 40℃ | |||
| Anforderungen an die Umgebung | Keine Explosionsgefahr, kein leitfähiger Staub, keine ausreichende Korrosion von Metall und beschädigte Isolierung, keine signifikanten Vibrationen | |||
| Relative Luftfeuchtigkeit | Bei + 40℃ beträgt die relative Luftfeuchtigkeit 50% und kann bei niedrigeren Temperaturen eine hohe relative Luftfeuchtigkeit aufweisen | |||
| Lagertemperatur | -20℃-70℃ | |||
| Klasse der Verschmutzung | Ⅱ | |||
| Art der Installation | Ⅲ | |||
| Installation | Standard 35mm Schienenführung | |||
ASCB1 Intelligent Gateway
| Produktmodell |
ASCB1-M-4G
|
ASCB1-M-CE
|
| Stromversorgung |
AC 220V
|
|
| Verbrauch |
≤30W
|
|
|
Kommunikation
|
4G
|
Ethernet
|
| Anzeige | LCD-Punktmatrix | |
| Vorfallaufzeichnung | Jeweils bis zu 20 Alarm-, Fehler- und Aktionsaufzeichnungen | |
|
Protocoll
|
Modbus, MQTT und so weiter | |
| Anforderungen an die Höhenlage |
2000m
|
|
| Umgebungstemperatur |
-10℃-55℃, die Durchschnittstemperatur liegt 24 h nicht über 40 °C
|
|
| Umweltanforderungen | Keine Explosionsgefahr, kein leitfähiger Staub, keine ausreichende Korrosion von Metall und beschädigte Isolierung, keine nennenswerten Vibrationen | |
| Relative Luftfeuchtigkeit | Bei +40 °C beträgt die relative Luftfeuchtigkeit 50 % und kann bei niedrigeren Temperaturen eine hohe relative Luftfeuchtigkeit aufweisen | |
| Lagertemperatur |
-20℃-70℃
|
|
| Schutzstufen |
IP20
|
|
| Montageanleitung | Standardmäßige 35-mm-Führungsschienenmontage | |
