| Frequenz: | 50 Hz ± 5 Hz |
| Hilfsstromversorgung: | AC 110 V, AC 220 V, DC 85–270 V (zulässiger Fehler ± 10 %) |
| Verbrauch: | ≤ 5 W |
| Kommunikation: | RS485 (Modbus-RTU) |
| Montage: | DIN-Schiene 35 mm |

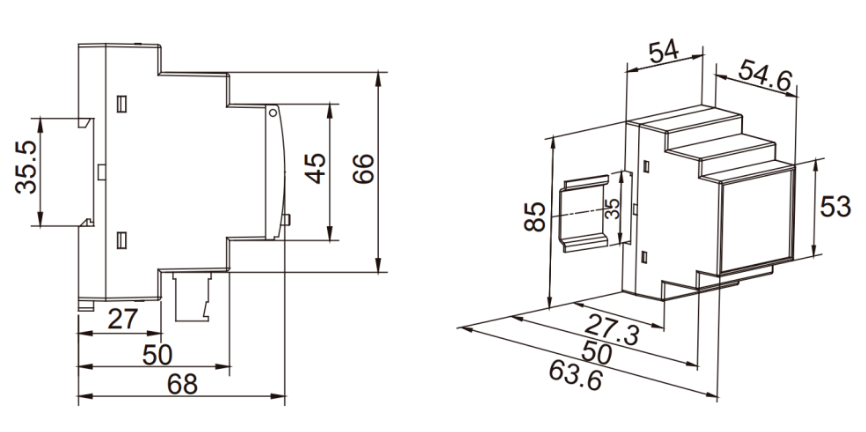

| Abmessungen (L x B x H): | 85 × 54 × 64 mm |

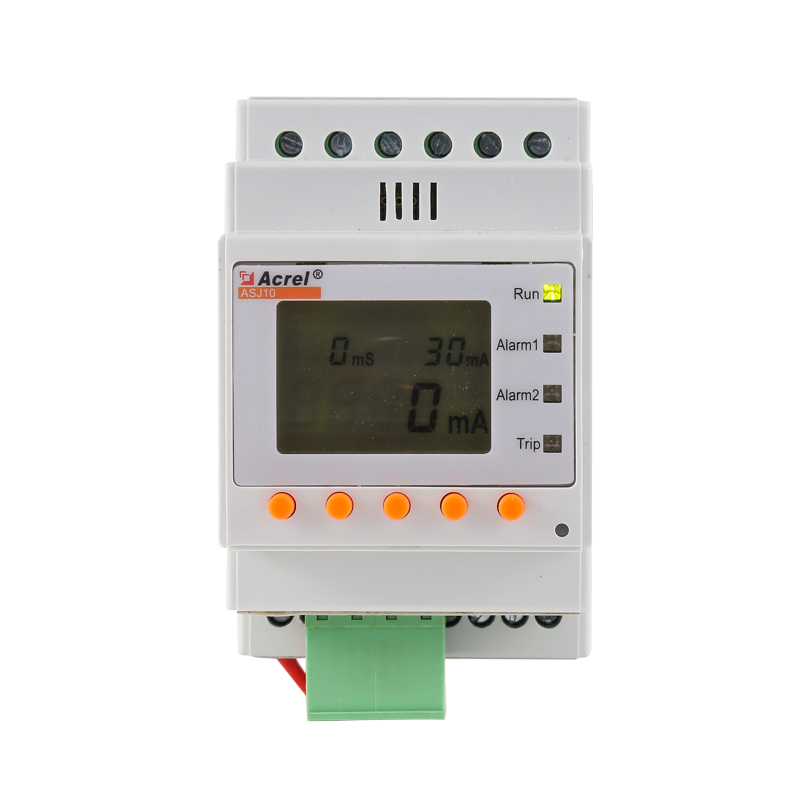

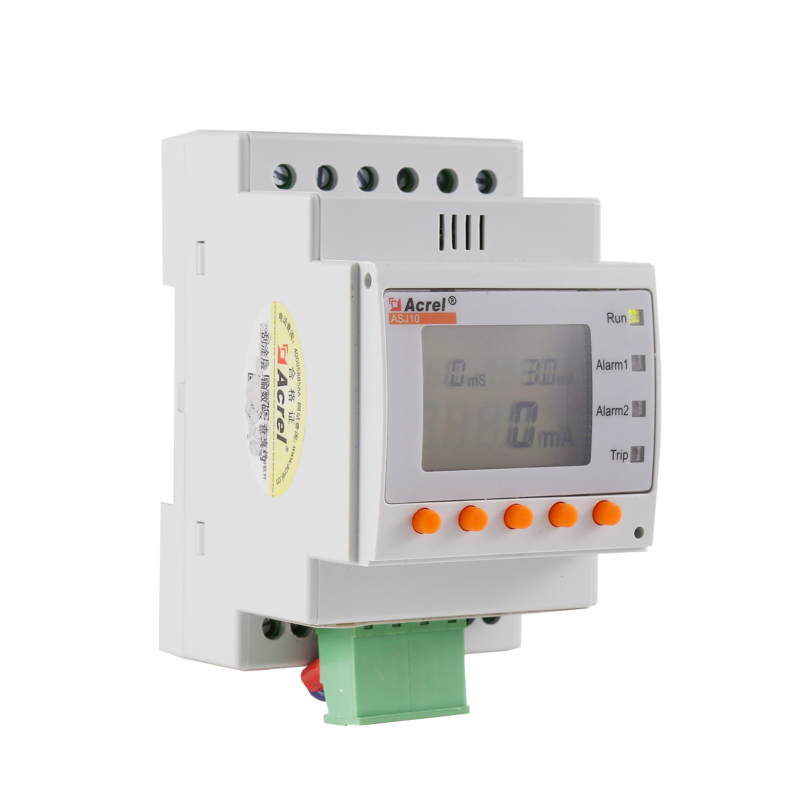

ASJ10L-LD1A Fehlerstromschutzrelais
Die Fehlerstromrelais der Acrel ASJ-Serie eignen sich hauptsächlich für TT- oder TN-Systemverteilungsleitungen mit 50 Hz Wechselstrom und einer Nennspannung von 400 V und darunter. Sie sind mit Niederspannungs-Leistungsschaltern oder Niederspannungsschützen ausgestattet, um elektrische Sicherheitsunfälle durch Leckagen zu reduzieren und die Sicherheit des Personals zu gewährleisten.
Produktinfo
Technische Daten

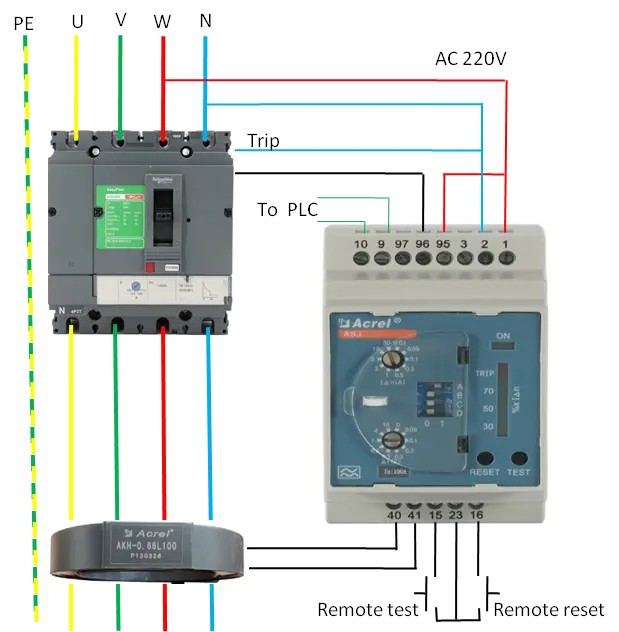

| Typ | Funktion | Installation | Aussehen |
| ASJ10-LD1C | AC-Fehlerstrommessung; Alarmmeldung bei Stromüberschreitung; Messung des Nennfehlerstroms; Einstellbare Begrenzung der Stillstandszeit; Zwei Relaisausgänge; Mit lokaler und ferngesteuerter Test- und Reset-Funktion. |
(DIN-Schiene 35 mm) |  |
| ASJ10-LD1A | Fehlerstrommessung Typ A; Leuchtsäulenanzeige in Prozent; Messung des Nennfehlerstroms; Einstellbare Begrenzung der Stillstandszeit; Zwei einstellbare Relaisausgänge (Hinweis 1); Mit lokalen und ferngesteuerten Test- und Reset-Funktionen. |
 |
|
| ASJ10L-LD1A Hinweis 2 | Fehlerstrommessung Typ A; Nennfehlerstrom messbar; Grenze für die Stillstandszeit einstellbar; Zwei Relaisausgänge einstellbar; Transformatorbruchalarm einstellbar; Voralarmwert einstellbar; Rücklaufwert einstellbar. Mit Vor-Ort-Anzeige, Ferntest und -reset. LCD-Anzeige, 25 Ereignisaufzeichnungen. |
|
|
| ASJ20-LD1C | AC-Fehlerstrommessung; Alarmmeldung bei Stromüberschreitung; Messung des Nennfehlerstroms; Einstellbare Begrenzung der Stillstandszeit; Zwei Relaisausgänge; Mit lokaler und ferngesteuerter Test- und Reset-Funktion. |
Panel (48 x 48) |  |
| ASJ20-LD1A | Fehlerstrommessung Typ A; Leuchtsäulenanzeige in Prozent; Messung des Nennfehlerstroms; Einstellbare Begrenzung der Stillstandszeit; Zwei einstellbare Relaisausgänge (Hinweis 1); Mit lokalen und ferngesteuerten Test- und Reset-Funktionen. |
 |
Hinweis 1: Mit der Relaiseinstellung können Sie die Initialisierung und den Ausgangszustand des Relais selbst über die Codewahl am Bedienfeld einstellen. Die genaue Einstellungsanleitung finden Sie in Kapitel 5.2.
Hinweis 2: Optionale Funktion: RS485-Schnittstelle, Modbus-RTU-Kommunikation, Typ ASJ10L-LD1A/C
| Technische Parameter | Indikator | ||
|
AC type
|
A type
|
||
| Stromversorgung | Spannungsbereich |
AC110V、AC220V （±10%）
|
AC/DC85~265V
|
| Stromverbrauch |
≤5W
|
||
| Eingang |
Bemessungsfehlerstrom I△n
|
0.03、0.1、0.3、0.5(A)
|
0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A)Hinweis 3
|
|
Begrenzung der fahrfreien Zeit △t
|
0.1、0.5(s)
|
0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s)Hinweis 4
|
|
|
Bemessungs-Fehlerstrom im Ruhezustand I△no
|
50%I△n
|
50%I△n
|
|
| Leistungsmerkmale | Sinusförmiger AC | Sinusförmiger AC und pulsierender DC | |
|
Frequenz
|
50Hz±5Hz
|
50Hz±5Hz
|
|
| Einsatzbereich |
-20% ~ -10%I△n
|
-20% ~ -10%I△n
|
|
| Ausgabe | Ausgangsmodus | Einer ist normalerweise offen, der andere dient zur Transformation | Einer ist normalerweise geschlossen oder offen, der andere dient zur Transformation |
| Kontaktkapazität |
5A 250VAC
5A 30VDC
|
AL1:8A 250VAC; 5A 30VDC
AL2:6A 250VAC; 5A 30VDC
|
|
| Reset-Modus | Lokaler Reset oder Remote-Reset | Lokaler Reset, Remote-Reset oder automatischer Reset | |
| Installations- und Nutzungsumgebung |
Temperatur
|
Betriebstemperatur: -20 °C bis +55 °C, Lagertemperatur: -30 °C bis +70 °C | |
| Luftfeuchtigkeit |
≤95%RH,keine Kondensation und keine korrosiven Gase
|
||
| Elevation |
≤2000m
|
||
| Verschmutzungsgrad | Grad drei | ||
|
Installationskategorie
|
Typ Ⅲ
|
||
Hinweis 3: Der Nennfehlerstrom IΔn des ASJ10L-LD1A ist stufenlos von 10 mA bis 30 A einstellbar.
Hinweis 4: Die maximale Ruhezeit Δt des ASJ10L-LD1A ist stufenlos von 0 bis 10 s einstellbar.
