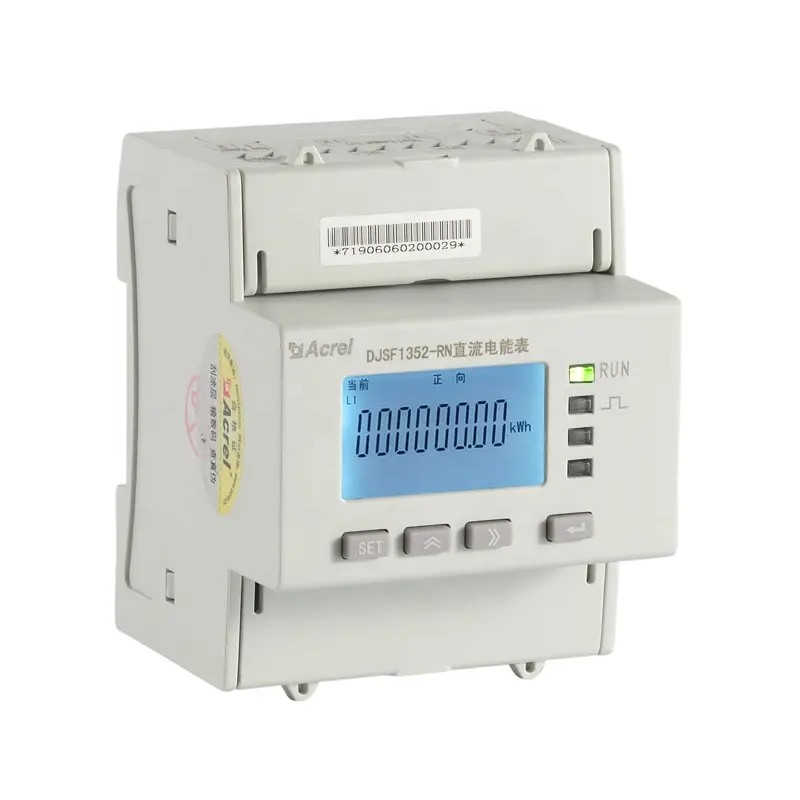

DJSF1352-RN DIN-Schienen Gleichstrom Energiezähler

DJSF1352-RN DC-Energiezähler mit doppeltem DC-Eingang ist hauptsächlich für Telekommunikations-Basisstationen, DC-Ladesäulen, Solar-Photovoltaik und andere Anwendungen konzipiert. Diese Serie von Messgeräten kann Spannung, Strom, Leistung und positive und negative Energie im DC-System messen. In der tatsächlichen Nutzung der Website, kann es die gesamte Energie zu messen, und kann die Energie innerhalb der angegebenen Zeitspanne zu messen. Die Erfassungsergebnisse können für die lokale Anzeige verwendet werden und können mit industriellen Steuergeräten, Computern, Mess- und Kontrollsystemen verbunden werden.

RS485 Kommunikationsschnittstelle
Modbus-RTU-Protokoll unterstützen
Relais-Alarmausgang und digitale Eingangsfunktion
Einstellung des Verhältnisses, des Alarms und der Kommunikationsparameter über eine Taste
Ereignisaufzeichnung von Schalter, Programmierung, Maximal- und Minimalwertaufzeichnung

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

DIN-Schienen Gleichstrom Energiezähler
Messgenauigkeit:	Klasse 1,0
Frequenz:	/
Stromversorgung (Selbstversorgung):	AC/DC 85-265V oder DC 24V(±10%) oder DC 48V(±10%）
Impulsausgang:	/
Eingang Verbrauch:	Spannung<0.2VA, Strom<0.1VA
Installation:	DIN 35mm
Schaltrelais:	DC 30V/3A AC 220V/3A

Technische Daten

Technische Parameter		Indikatoren
Eingang	Nennwert	Spannungseingang	Stromeingang
		DC 0-1000V	Shunt:0-75mV
		Siehe den physikalischen Schaltplan	Hall sensor: 0-20mA,4-20mA,0-5V,0-10V usw.
	Überlastung	1,2-fache Nennleistung (kontinuierlich); 2-fache Nennleistung/1 Sekunde
	Stromverbrauch	Spannung: ≤0,2VA, Strom ≤0,1VA
Genauigkeitsklasse		Klasse 1
Funktionen	Anzeige	8-Bit-Segment-LCD-Anzeige (LCD)
	Kommunikationsschnittstelle	RS485, Infrarot RS485, Infrarot
	Kommunikationsprotokoll	Modbus-RTU，DL/T 645-2007
	Schalter	Schaltausgang	2 Relaisausgänge, 2A/30VDC oder 2A/250VA
		Schaltereingang	2 potentialfreie Kontakteingänge
	Impulsausgang	Ein zweiter Impulsausgang, ein Energieimpulsausgang
		Siehe die Anzeige SYS->PLUS in der Menüeinstellung des Zählers
		Zum Beispiel: Der Zähler zeigt 100 an, was 100 Imp/kWH entspricht
Stromversorgung	Spannungsbereich	AC/DC 85-265V or DC24V(±10%) or DC48V(±10%)
	Leistungsaufnahme	≤ 3W
Netzfrequenz-Stehspannung		Spannungsversorgung // Spannungseingang // Stromeingang // Relaisausgang und Schalteingang // Kommunikationsschnittstelle / / Impulsausgang 3kV/1minStromversorgung // Relaisausgang // Spannungseingang // Stromeingang 3kV/1minImpulsausgang // Kommunikationsschnittstelle // Schalteingang 2kV/1min
Isolationswiderstand		≥ 40M Ω
Durchschnittliche barrierefreie Arbeitszeiten		≥50000h
Umgebung	Temperatur	Normale Betriebstemperatur: -25 °C ~ +65 °C;
		Grenzbetriebstemperatur: -40 °C ~ +70 °C;
		Lagertemperatur: -40℃～+80℃
	Luftfeuchtigkeit	≤93%RH, keine Kondensation, kein korrosives Gas
	Höhenlage	≤2500m
