GGF Medizinischer Isolationsstrom Versorgungsschrank

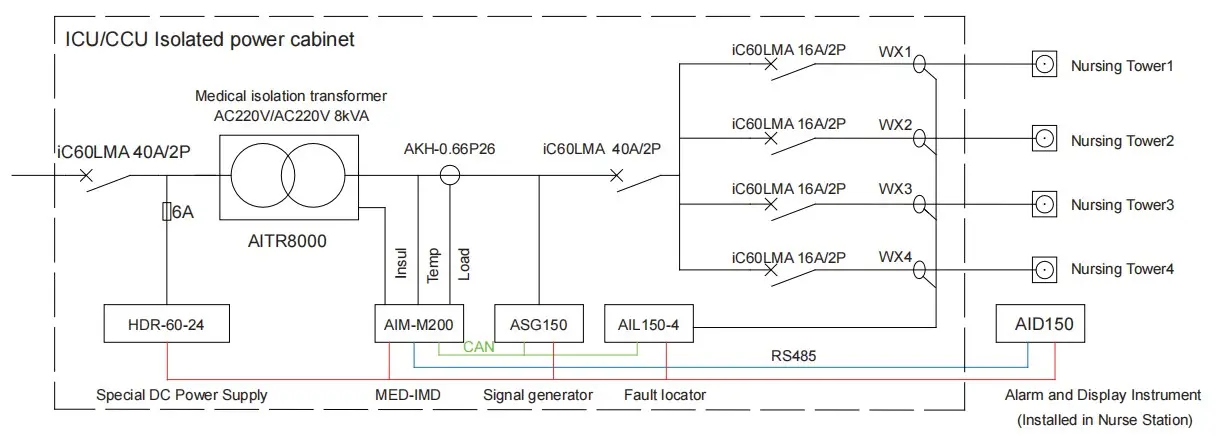

Der medizinische Isolationsverteilerschrank ist ein Schrank für lokale IT-Systeme, der für die Anforderungen der medizinischen Stromversorgungsgruppe II ausgelegt ist. Ein im IT-System installiertes Isolationsüberwachungsgerät überwacht den Isolationszustand des Systems. Jeder Ausgangsstromkreis verfügt über einen Kurzschlussschutzschalter, der Ausgangsstromkreis im TN-S-System über einen Fehlerstromschutzschalter. Die Produkte sind in dreiphasige isolierte Stromversorgungsschränke der GGF-O-Serie und einphasige isolierte Stromversorgungsschränke der GGF-I-Serie unterteilt. Je nach Anzahl der Eingangsspannungsphasen erfüllen diese Produkte die Anforderungen an die Sicherheit und Zuverlässigkeit verschiedener Operationssäle und Intensivstationen und entsprechen der IEC-Norm.
Produktinfo
Technische Daten
|

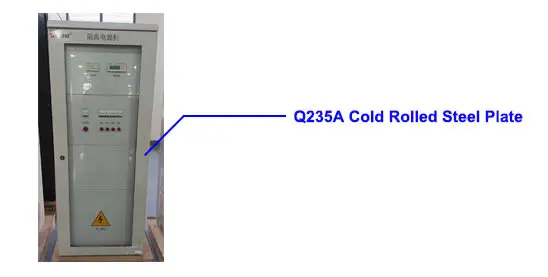

Verwendung von kaltgewalztem Stahlblech Q235A ● Klasse A ● Über +40 °C |
 |
|

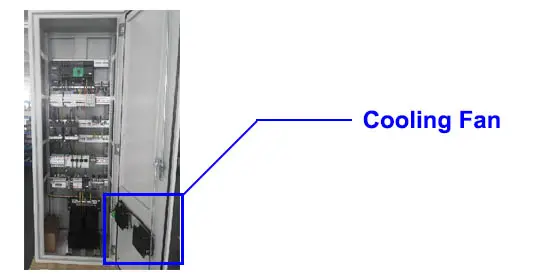

Lüfter ● Lamellenlüfter ● Niedriger Geräuschpegel |
 |
|

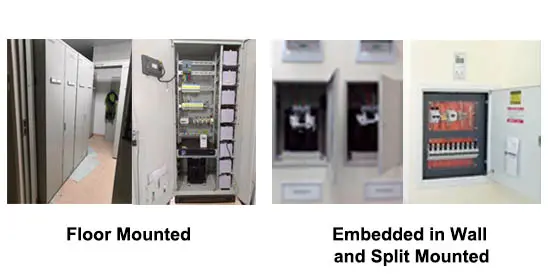

Verschiedene Installationsarten ● Wandeinbau ● Bodenmontage ● Split-Montage |
 |
|

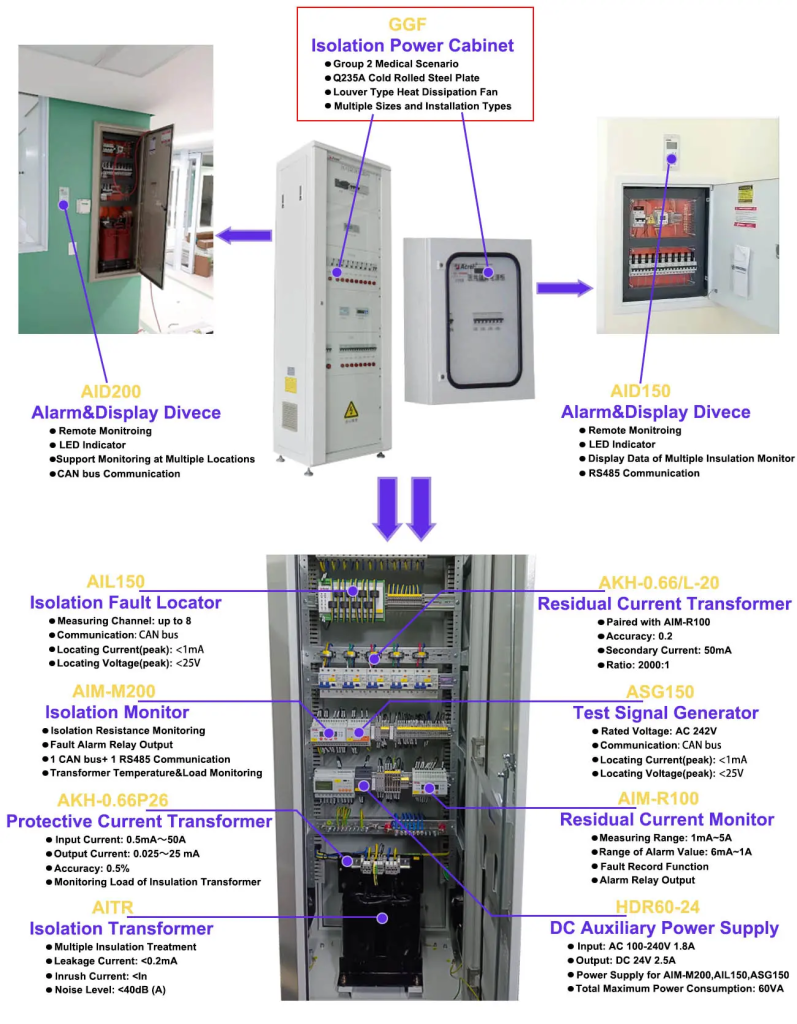

Konfiguration/Modell
|
GGF-O6X
|
GGF-O8X
|
GGF-O6XL
|
GGF-O8XL
|
Bemerken |
| Trenntransformator | AITR6300 | AITR8000 |
AITR6300
|
AITR8000
|
|
| Schaltgerät mit doppelter Leistung |
Optionale Konfiguration
|
||||
| Isolationswächter |
AIM-M100（AIM-M10）
|
AIM-M200
|
IT-Systeme | ||
| Testsignalgenerator |
—
|
ASG150
|
|||
| Isolationsfehlersuchgerät | — | AIL150-8 | |||
| Gleichstromversorgung | ACLP10-24 | HDR-60-24 | |||
| Stromwandler |
AKH-0.66 40I 75/5、AKH-0.66P26
|
||||
| Leistungsschalter |
iC60LMA 40A/2P、iC60LMA 16A/2P、iC60LMA 20A/2P
|
||||
| Alarm- und Anzeigeinstrument |
AID120（AIM-M100）/AID10（AIM-M10）
(neben dem Intelligence Panel installiert)
|
AID150
(neben dem Intelligence Panel installiert)
|
|||
| Speisestromkreise |
8 × AC220V
|
TN-Systeme | |||
|
1 ×AC380V、8 × AC220V
|
|||||
| Überspannungsschutz |
PR20 20KA 3P+N
|
||||
| Multifunktionsmessgerät |
DTSD1352
|
||||
|
Fehlerstrom-Schutzeinrichtungen
|
Betriebsstrom ≤ 30 mA (Typ A) | ||||
| Technische Parameter |
GGF-IXG
|
GGF-IXQ
|
GGF-IXF
|
GGF-OXG
|
GGF-OXQ
|
GGF-OXF
|
| Nennspannung |
220V AC
|
380V/220V AC
|
||||
| Nennkapazität |
3.15/5/6.3/8/10kVA
|
— |
3.15/5/6.3/8/10
|
—
|
||
| Nennfrequenz |
50/60Hz
|
|||||
| Verteilungskreis | IT-Systeme: 4 oder 5 AC220V (kann angepasst werden) | IT-Systeme: 8 AC220V (kann angepasst werden) | ||||
|
—
|
TN-S-Systeme: 1 AC380V, 8 AC220V | |||||
| Schutzstufe |
IP31
|
IP34D
|
IP31
|
IP34D
|

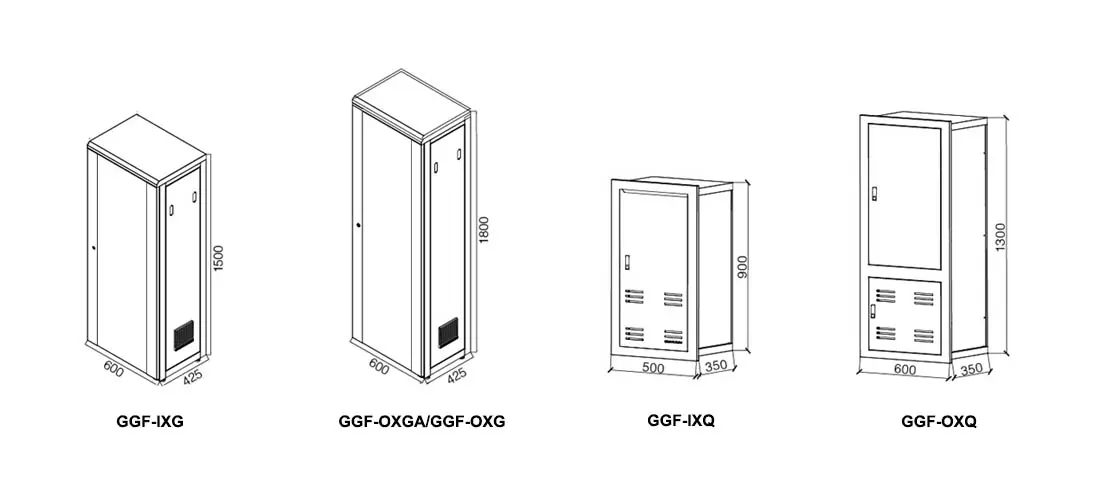

||
| Installation |
Standgeräte
|
Eingebettet | Standgeräte | Eingebettet | ||
| Einlass und Auslass | Unten | Sowohl unten als auch oben gibt es Zugangsleitungen | Bodeneinlass und Bodenauslass | Sowohl unten als auch oben gibt es Zugangsleitungen | ||

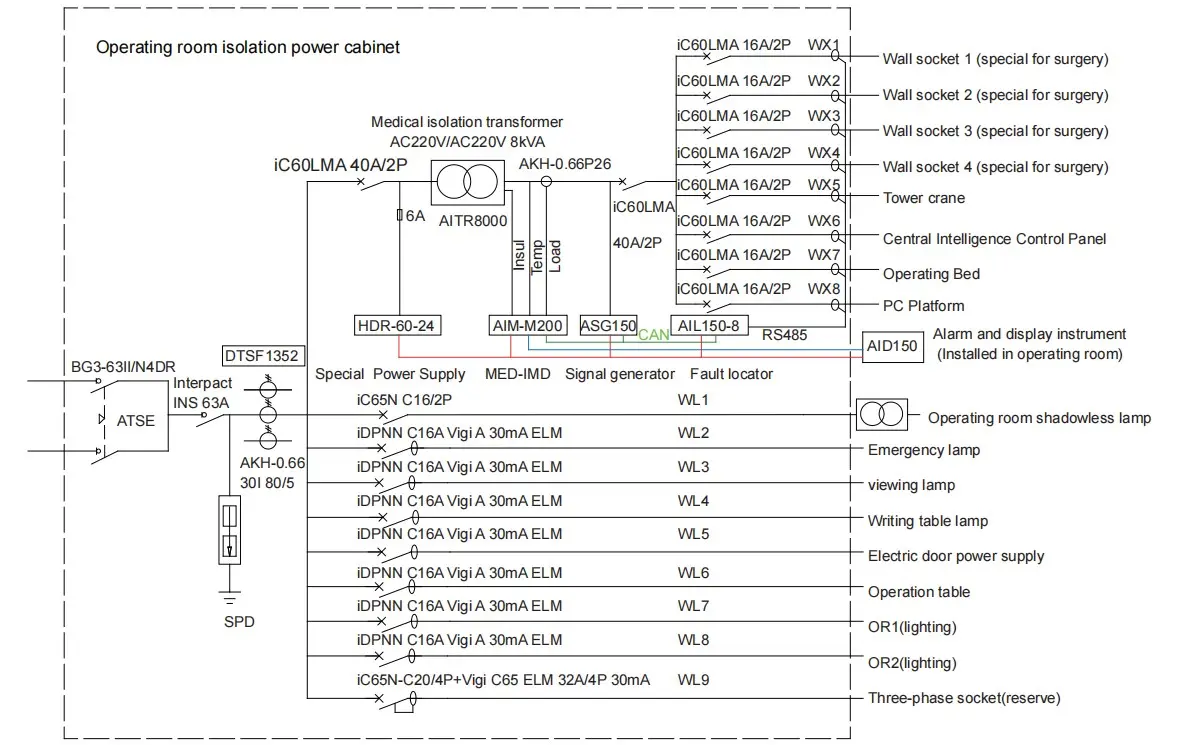

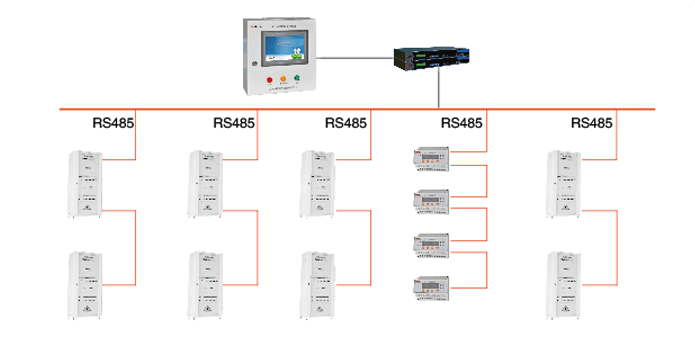

| KommuniKation | RS485-Schnittstelle, Modbus-RTU-Protokoll | |||||
