Microgrid Smart Energy-Plattform
Acrel-Lösungen decken die Bereiche Strom, erneuerbare Energien, Umweltschutz, Brandschutz und andere Branchen ab, darunter Rechenzentren, Krankenhäuser, intelligente Gebäude, Campus, Fabriken, Transport und andere. Acrel bietet Lösungen für eine sichere, zuverlässige, effiziente und geordnete Energienutzung der Nutzer, um CO2-Spitzenwerte und CO2-Neutralität zu erreichen und Datenunterstützung bereitzustellen.
Die Microgrid Smart Energy Management Platform ist ein System, das moderne Informationstechnologien wie das Internet der Dinge (IoT), Big Data, Cloud Computing und künstliche Intelligenz (KI) zur Überwachung, Steuerung und Optimierung des Energieverbrauchs integriert, um die Effizienz zu verbessern und Abfall zu reduzieren.
Das Acrel-2000MG, das Energiemanagementsystem für Mikronetze, ermöglicht die Integration von Photovoltaikanlagen, Energiespeichersystemen, Ladesäulen, Dieselgeneratoren, Verbraucherlasten und anderen Geräten und führt rund um die Uhr Datenerfassung und -analyse durch. Es überwacht den Betriebszustand und die Funktionsfähigkeit von Photovoltaik-, Energiespeicher-, Dieselgenerator-, Verbraucher- und anderen Systemen und dient als umfassendes Managementsystem, das Überwachung und Energiemanagement integriert. Dieses System zielt auf eine wirtschaftliche Optimierung basierend auf Sicherheit und Stabilität ab, fördert die Nutzung erneuerbarer Energien, die Kappung von Spitzenlasten, die Lastnivellierung, verbessert die Netzbetriebsstabilität und die Betriebseffizienz der Geräte und senkt die Stromversorgungskosten. Es bietet eine neue Lösung für den sicheren, zuverlässigen und wirtschaftlichen Betrieb von Unternehmens-Mikronetzen.
-
UMFASSEND
-
SICHER
-
VISUELL
-

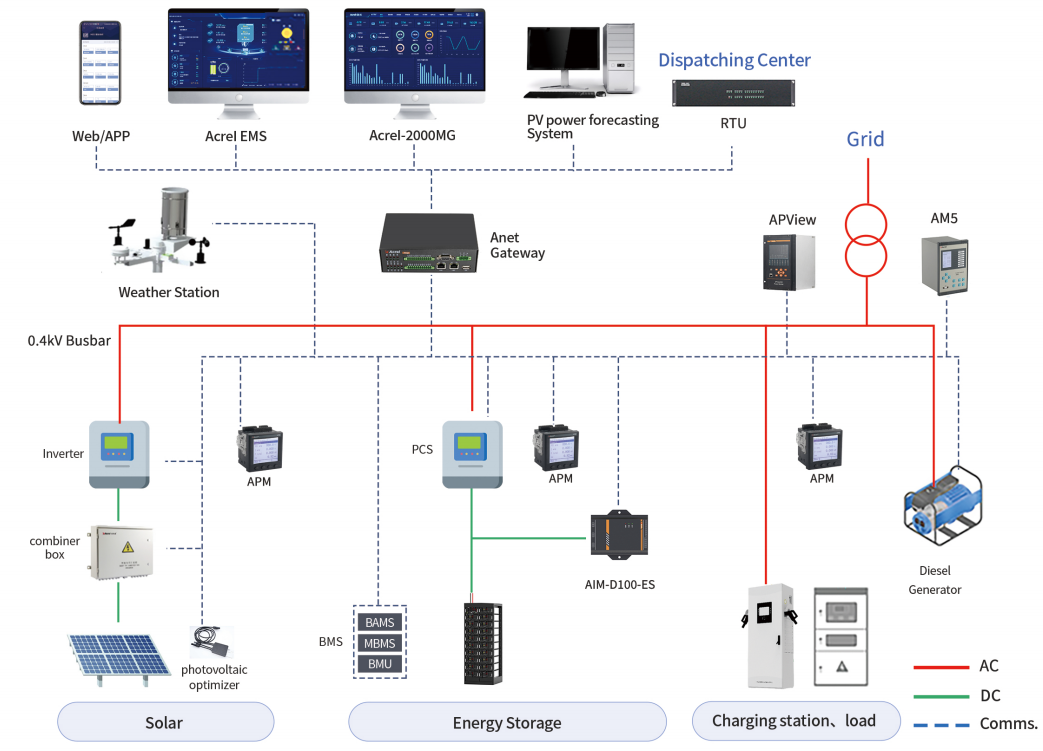

On-Grid-Struktur
Das Microgrid-Energiemanagementsystem besteht im Wesentlichen aus einem Server, einem Switch, einem Kommunikationsmanagementsystem und weiteren Geräten. Es kommuniziert über Ethernet mit Photovoltaik-, Windkraft-, Lade- und Energiespeichersystemen und ermöglicht so ein umfassendes Energiemanagement, die Geräteüberwachung und weitere Funktionen.
-
Off-Grid-Struktur
Das System verfügt über perfekte Batteriemanagementfunktionen und umfangreiche externe Kommunikationsschnittstellen. Dadurch ist eine Echtzeitüberwachung und -steuerung der Betriebsdaten von Energiespeichersystemen, Ladesystemen, Photovoltaik- und Windkraftanlagen sowie anderen intelligenten Geräten möglich. Dazu gehören die Erfassung von Informationen wie Spannung, Stromstärke, Temperatur, Druck, Durchfluss usw. im Energiespeichersystem, Echtzeitüberwachung, optionale Verwaltung, intelligente Wartung und Informationsabfragefunktionen.
Vorteile
-

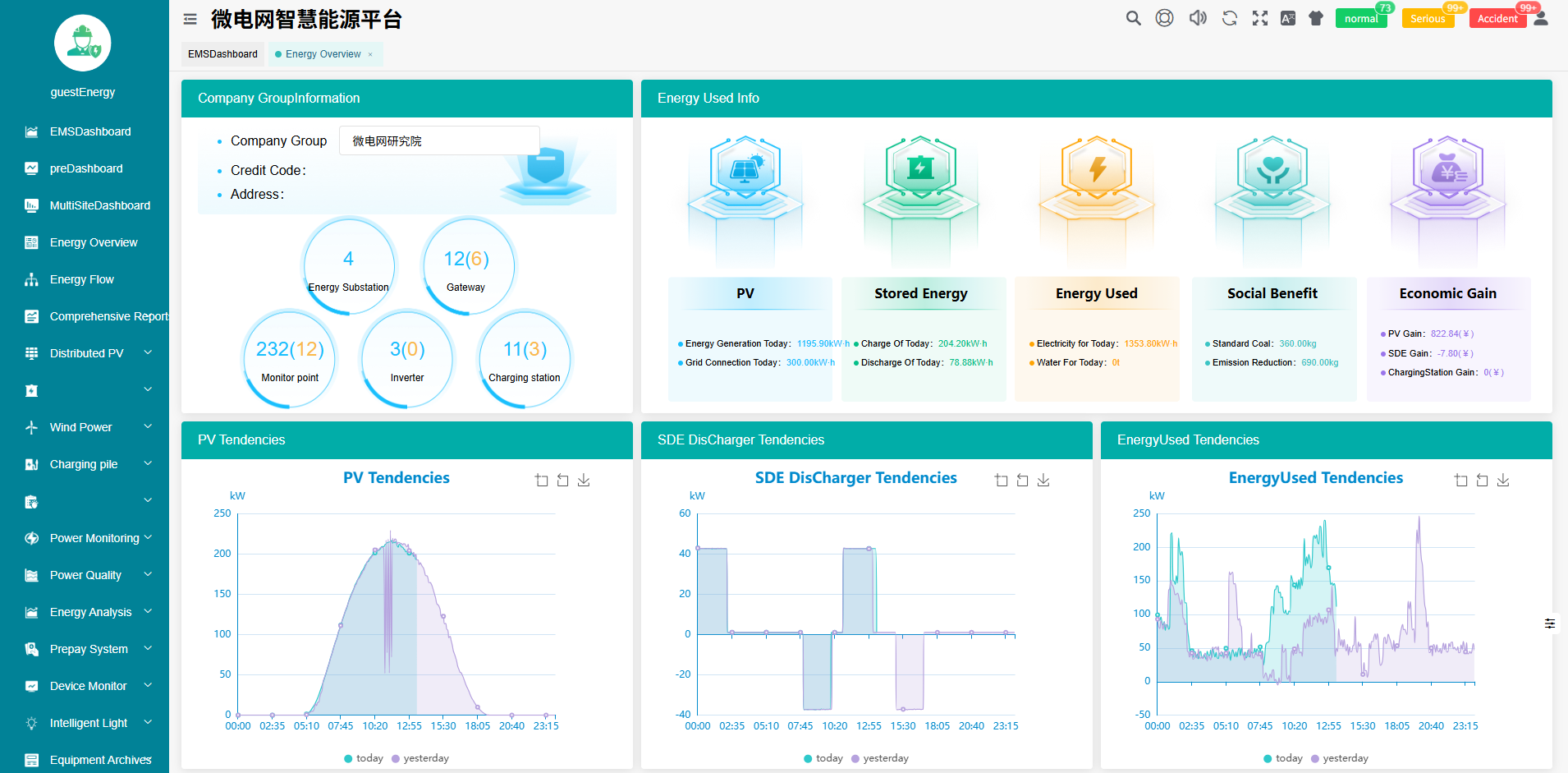

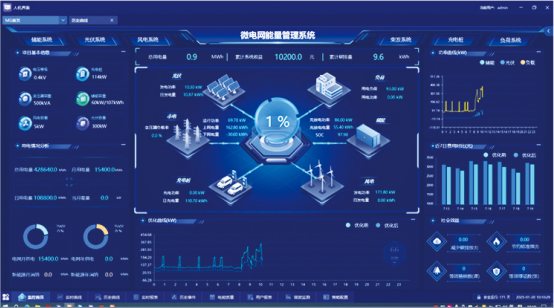

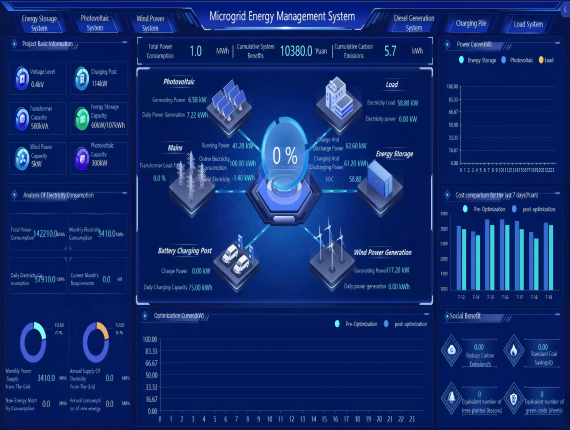

Dashboard:

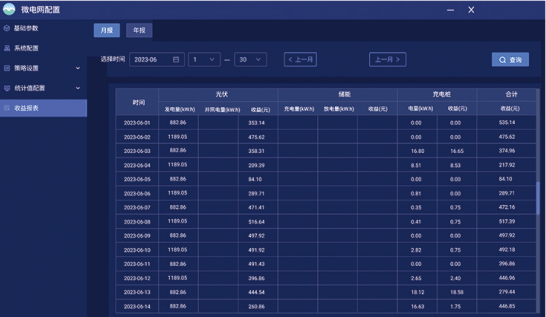

Es ermöglicht die Erfassung, Überwachung und Visualisierung von Daten wie Mikronetz-Photovoltaik, Windkraft, Energiespeicherung, Last, Ladesäulen und Umgebung sowie Funktionen wie Alarm bei ungewöhnlichen Ereignissen und Umsatzstatistiken.
-

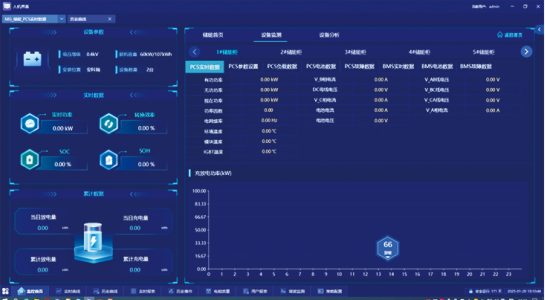

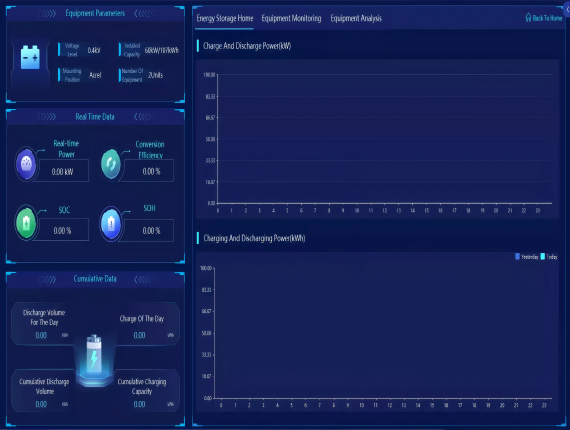

Energiespeichersystem:
1. Messung und Überwachung: Betriebsmodus, Leistungssteuermodus, vordefinierte Wertinformationen wie Leistung, Spannung, Strom, Frequenz usw., Lade- und Entladungsspannung der Speicherbatterie, Strom, SOC, Temperatur, Druck und Kapazität der Energiespeicherbatterie.
2. Statusalarmdaten: Lade- / Entladungsstatus, AC / DC-Überspannung / Unterspannung, AC / DC-Überstrom, Überfrequenz / Unterfrequenzalarm, Übertemperatur, Überlast, Leckageschutz und andere Parameter der Energiespeicherbatterie.
3. Leistungsdaten: Batteriekapazität

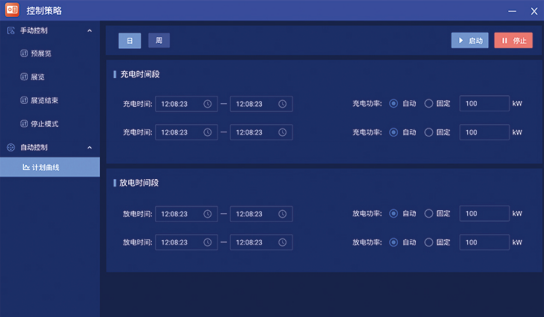

4. Einrichtungsdaten: Ein/Ausschalten des PCS, Leistungseinstellung, Einstellung der Laufparameter -

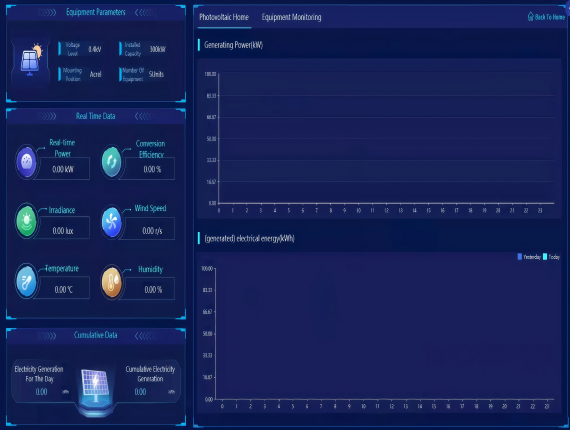

Photovoltaik-Stromsystem:
1. Messüberwachung: Umweltinformationen wie Sonnenschein, Temperatur und Windgeschwindigkeit, PV-Panel-Temperatur, Gleichspannung, Gleichstrom, Gleichstrom, Wechselrichterleistung usw.
2. Statusüberwachung: AC / DC-Überspannung / Unterspannung, AC / DC-Überstrom, Überfrequenz / Unterfrequenzalarm, Übertemperatur, Überlast, Leckageschutz usw.
3. Kapazitätsüberwachung: Echtzeit-Erzeugungskapazität von PV, Gesamtkapazität usw.
4. Fernbedienung: Wechselrichter Start, Stopp -

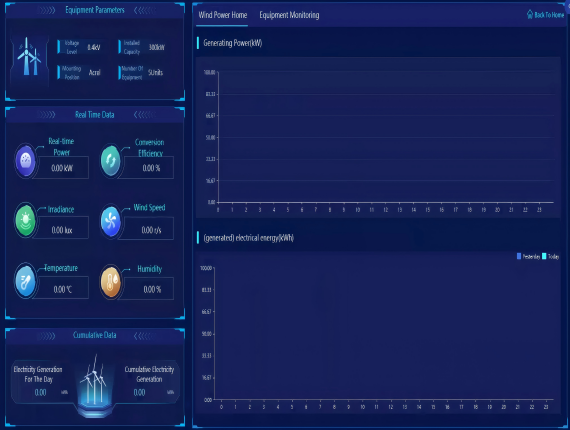

Windkraftanlage:
1. Messüberwachung: Temperatur, Windgeschwindigkeit und andere Umweltinformationen, Gleichspannung, Gleichstrom, Gleichstrom, Wechselrichterleistung und so weiter.
2. Zustandsüberwachung: AC / DC-Überspannung / Unterspannung, AC / DC-Überstrom, Frequenz über / unter Alarm, Übertemperatur, Überlast, Leckageschutz usw.
3. Leistungsüberwachung: Echtzeit-Stromerzeugung von Windkraftanlagen, Gesamtstromerzeugung usw.
4. Fernbedienung: Wechselrichter Start, Stopp. -

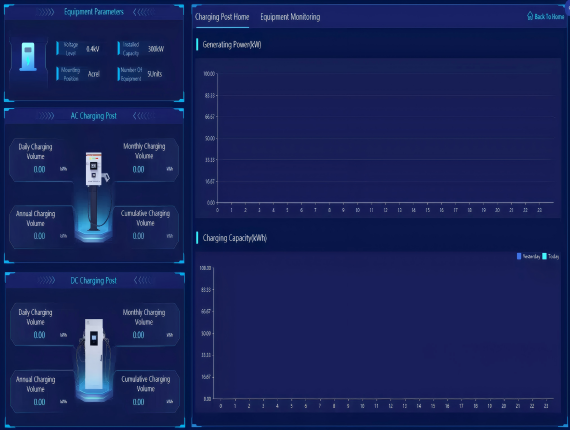

Ladepailsystem:
1) Ladeuberwachung
1. Messüberwachung: Ladestrom, Ladespennung, Ladeleistung, Ladezeit, SOC, Batteriespannung, Batterietemperatur und so weiter.
2. Statusüberwachung: Ladestapelstatus, Verbindungsbestätigungsschalterstatus, Ausgangsrelaisstatus, Ladeschnittstelle elektronischer Sperrstatus.
3. Leistungsüberwachung: Echtzeit-Ladevolumen während des Ladens, Bodenwert der Ladetabelle, Transaktionsaufzeichnungen.
2) Ladesteuerung
1. Ladesteuerung: Start, Stopp.
2. Fernbedienung: Neustart, Upgrade.
3. Dateneinstellung: Zeitraum-Parameter, Notkartenliste. -

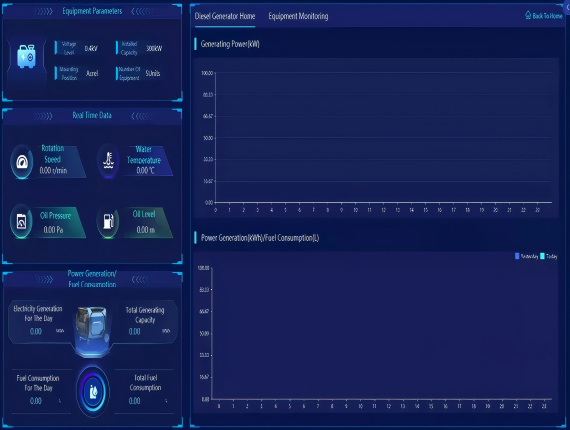

Dieselgenerationssystem:
1. Messüberwachung: Geschwindigkeit, Wassertemperatur, Öldruck, Ölstand usw.
2. Statusüberwachung: Übergeschwindigkeit, Frequenz über / unter Alarm, Übertemperatur, Überlast, Leckageschutz usw.
3. Leistungsüberwachung: Diesel-Echtzeit-Stromerzeugung, Gesamtstromerzeugung usw.
4. Fernbedienung: Start und Stopp des Dieselmotors. -

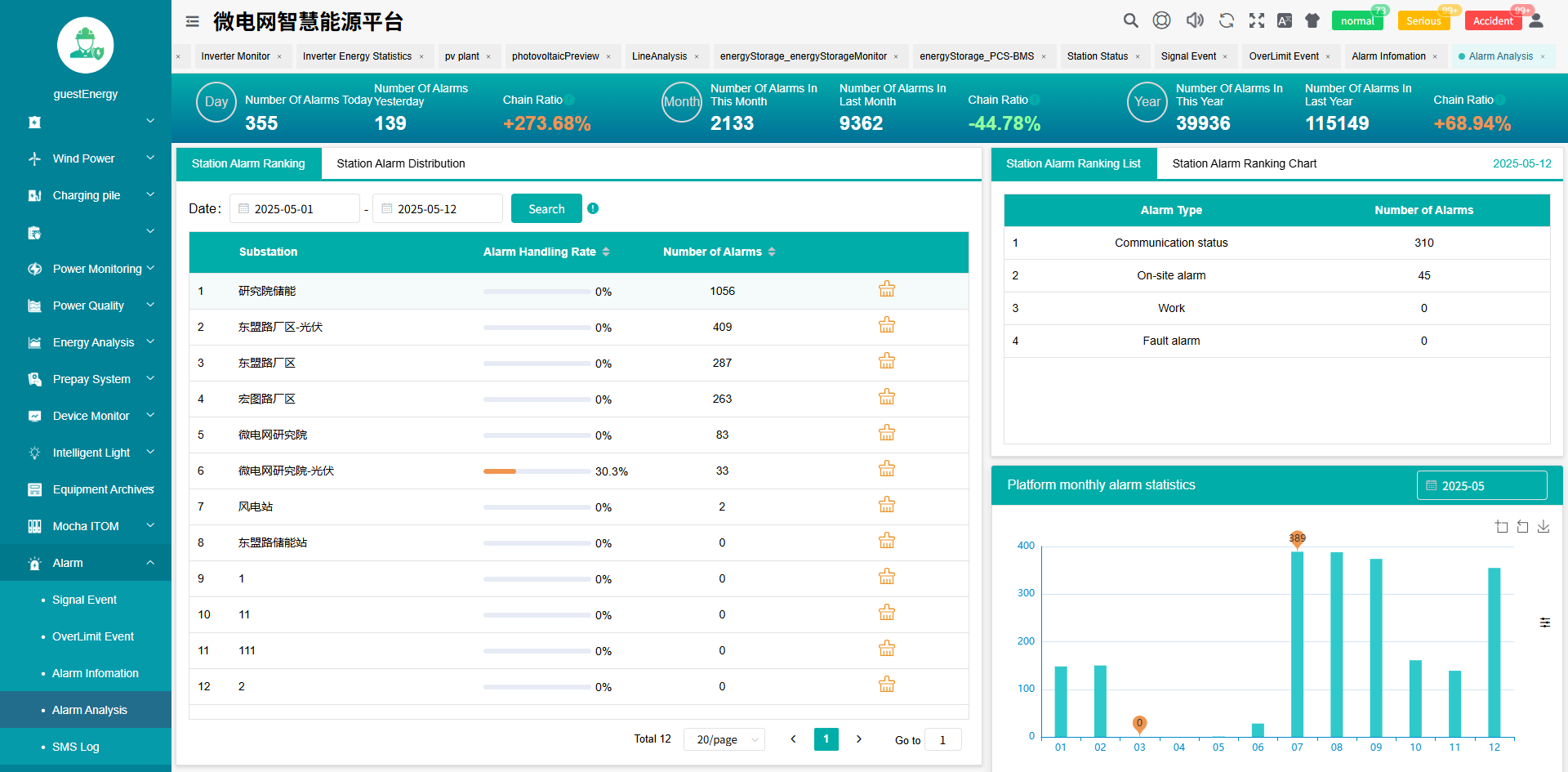

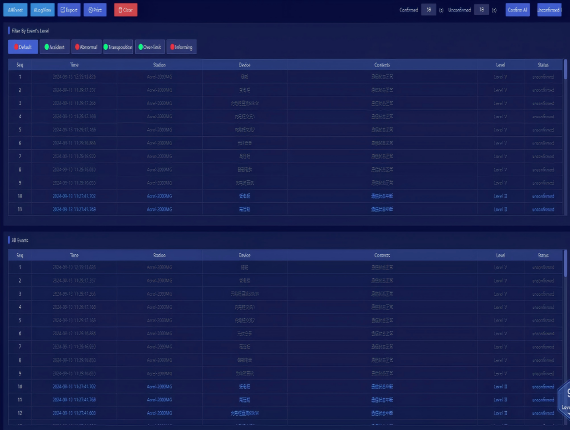

Ereignisalarm:
1)Primitivesalarm
2) Alarmdialog 3) Echtzeit-Sprachalarm für alle Vorfälle 4) SMS-Alarm zum definierten Handy (Es muss den SMS-Modus übereinstimmen) 5) Wählalarm zum definierten Handy (Es muss die Anrufbox übereinstimmen) 6) Sichtbarer und hörbarer Alarm
-
Hardwareanforderungen
- CPU: Über 3,0 GHz
- Speicher: 8 GB oder mehr
- Festplatte: Über 500 GB
- Grafikkarte: Unterstützt HDMI-Schnittstelle, Auflösung unterstützt 1920 x 1080
-
Systemunterstützung
- Modbus RTU, ModbuS TCP, CDT, IEC60870-5-101, IEC60870-5-103, EC60870-5-104, MQTT und andere Kommunikationsprotokolle
-
Betriebsumgebung
- Windows 10, Ubuntu, Kylin, Neos
