Projekthintergrund
Die Jiaozuo Coal Industry Group ist eines der wichtigsten Mitgliedsunternehmen der Henan Energy and Chemical Industry Group und blickt auf eine 112-jährige Bergbaugeschichte zurück. Das Bergbaugebiet liegt im Nordwesten der Provinz Henan und erstreckt sich über vier Städte: Luoyang, Jiyuan, Jiaozuo und Xinxiang. Es handelt sich um einen der sechs größten Anthrazitproduktionsstandorte meines Landes und um eine der vier größten Kohlegruben des Landes, in denen erstmals moderne Bergbautechnologie eingesetzt wurde. Kohle und Elektrizität sind die beiden wichtigsten Säulenindustrien des Konzerns. Das Energiegeschäft konzentriert sich auf die thermische Stromerzeugung und umfasst darüber hinaus mehrere Bereiche wie Stromversorgung, Wärmeerzeugung und -versorgung, Recycling erneuerbarer Ressourcen, technische Dienste, Gerätewartung und Leasingdienste.
Es ist für die Installation, Wartung und Prüfung von Stromanlagen mit 110 kV und darunter verantwortlich und besitzt und verwaltet 33 Umspannwerke, darunter 110 kV, 35 kV und 10 kV (6 kV) Umspannwerke, sowie Stromleitungen, die die drei Bergbaugebiete Luoyang, Jiaozuo und Xinxiang mit einer Gesamtlänge von etwa 530 Kilometern abdecken.
Über die Energie-Effizienz-Management-Plattform des Stromnetzes im Jiaozuo-Bergbaugebiet wird der Stromverbrauch des Unternehmens in Quelle, Netz sowie Betriebs- und Wartungsplanung unterteilt. Es kann den gesamten Stromverbrauch des Unternehmens überwachen und in einem System anzeigen. Zahlreiche Subsysteme sind nicht erforderlich, was den Managern eine bessere Verwaltung des Unternehmens erleichtert.
Projektinhalt
Die erste Phase des Projekts umfasst 19 Umspannwerke, 1 Gaskraftwerk und 1 Photovoltaikkraftwerk.
110-kV-Umspannwerk Zhaogu 1#: Installieren Sie Stromqualitäts-, Lichtbogenschutz- und andere Geräte, um Daten auf die EMS-Plattform hochzuladen. Gleichzeitig werden alle Telemetrie- und Telesignaldaten des Sifang-Mikrocomputerschutzes und anderer Stromversorgungssysteme des Standorts im IEC104-Protokoll an die Kommunikationsverwaltungsmaschine weitergeleitet und auf die EMS-Plattform hochgeladen.
110-kV-Fengying-Boosterstation und andere Umspannwerke: Leiten Sie alle Telemetrie- und Telesignaldaten des Stromsystems des NARI-Systemstandorts an die Kommunikationsmanagementmaschine weiter und laden Sie sie auf die EMS-Plattform hoch.
Gaskraftwerk: Leiten Sie Daten über den Hintergrund des SPS-Systems an die Kommunikationsverwaltungsmaschine weiter und laden Sie sie auf die EMS-Plattform hoch, um den Status des Generatorsatzes in Echtzeit zu überwachen und die Stromerzeugung zu zählen.
Photovoltaik-Kraftwerk: Installieren Sie ein Gateway, um den Betriebsstatus und die Stromerzeugung des Wechselrichters zu überwachen, Echtzeitdaten auf der AC- und DC-Seite anzuzeigen und die Stromdaten mit schneller Reaktion in Echtzeit zu aktualisieren.
Die Plattform ist an die Videoüberwachung und Leitungsinspektion von Umspannwerken, Gaskraftwerken und Photovoltaikanlagen angeschlossen.
Senden Sie EMS-Fehleralarminformationen an die Frühwarnplattform für Kokskohle.
Projektstandort

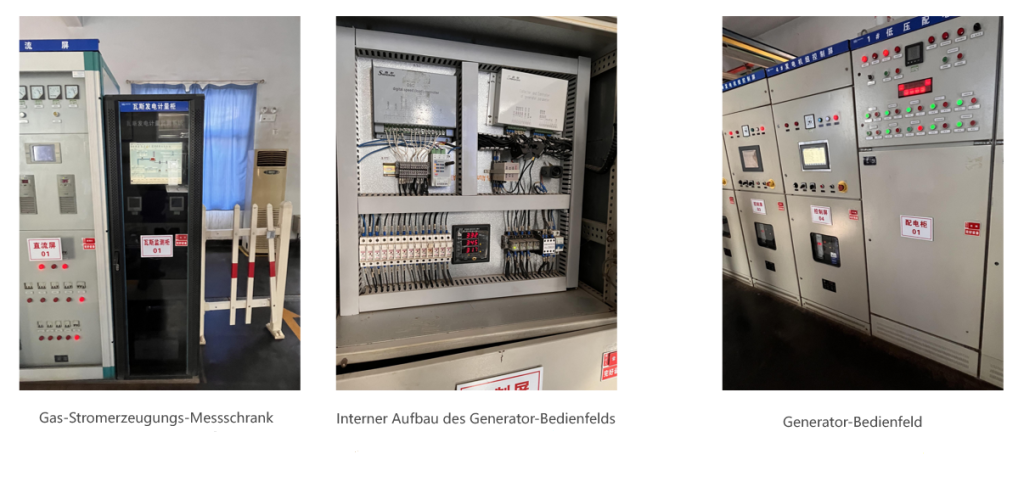

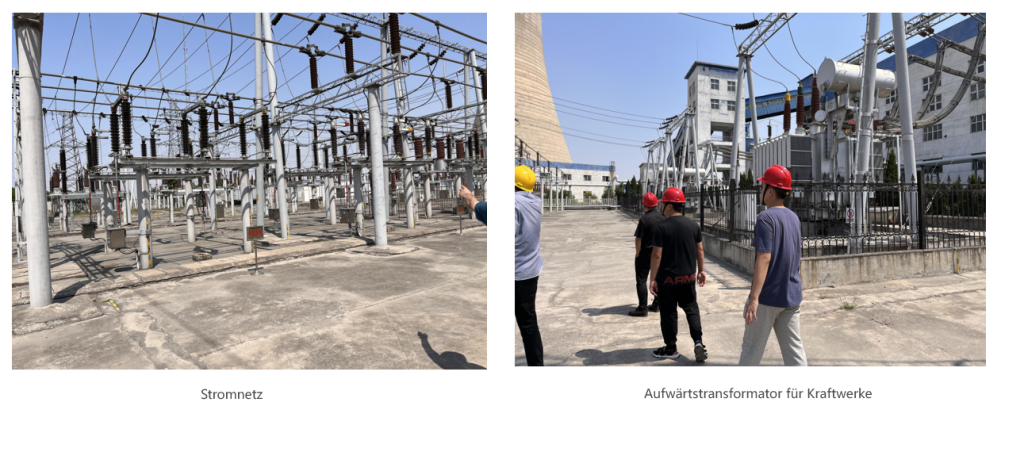

Fotos der Projektrenovierung vor Ort
Phase-II-Planung

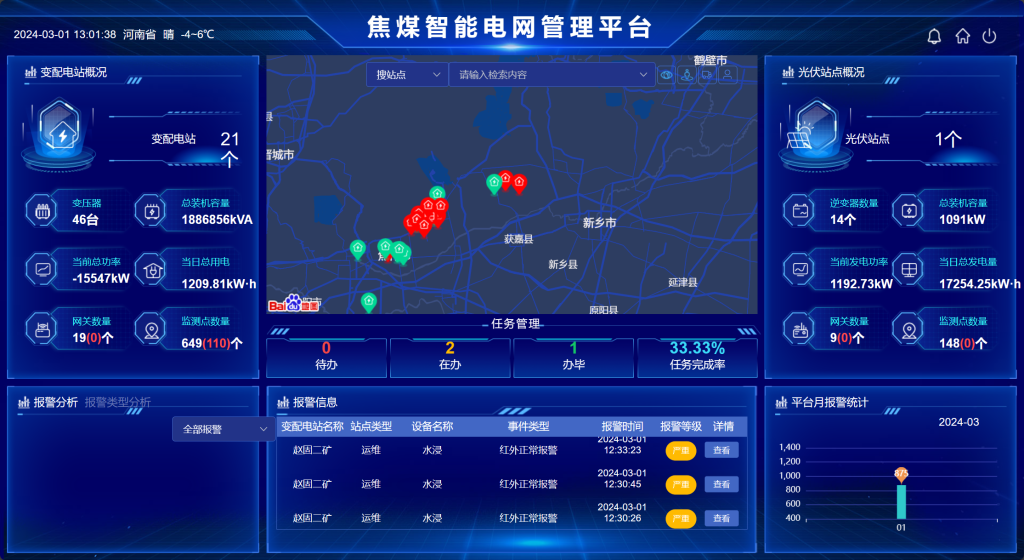

Personalisiertes Dashboard
Basierend auf der Situation vor Ort werden alle Datenübersichten auf einer einheitlichen Oberfläche angezeigt.
Videozugriff
Entwickelt für Unternehmensvideos oder große Videohersteller, wird eine einheitliche Plattform verwendet, um Vorschau, Wiedergabe oder Steuerung zu ermöglichen.

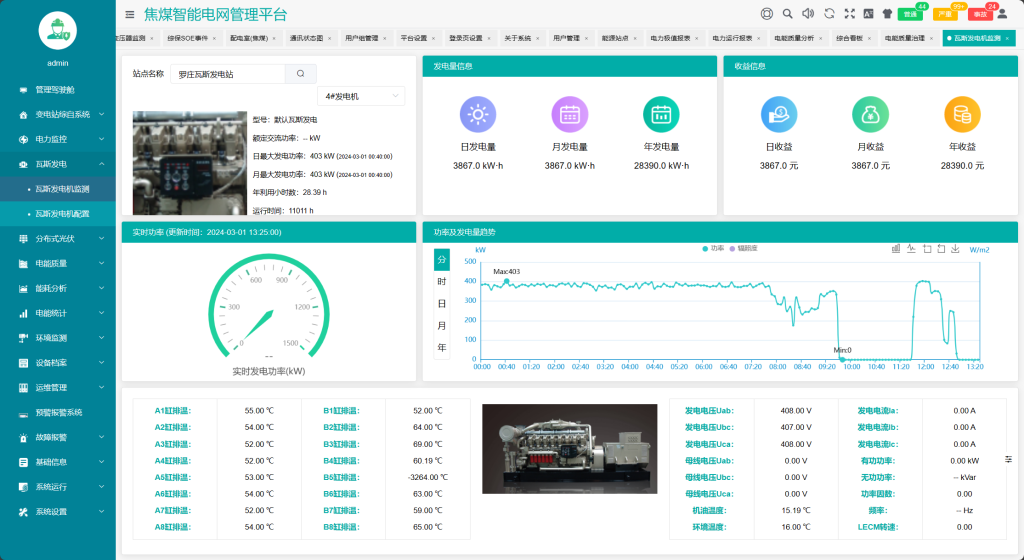

Gaskraftwerk
Insgesamt wurden 14 Einheiten in drei Gaskraftwerken integriert und auf Basis des ursprünglichen lokalen Systems weiterentwickelt, an die Daten der Gasstromerzeugung angebunden und einheitlich verwaltet.

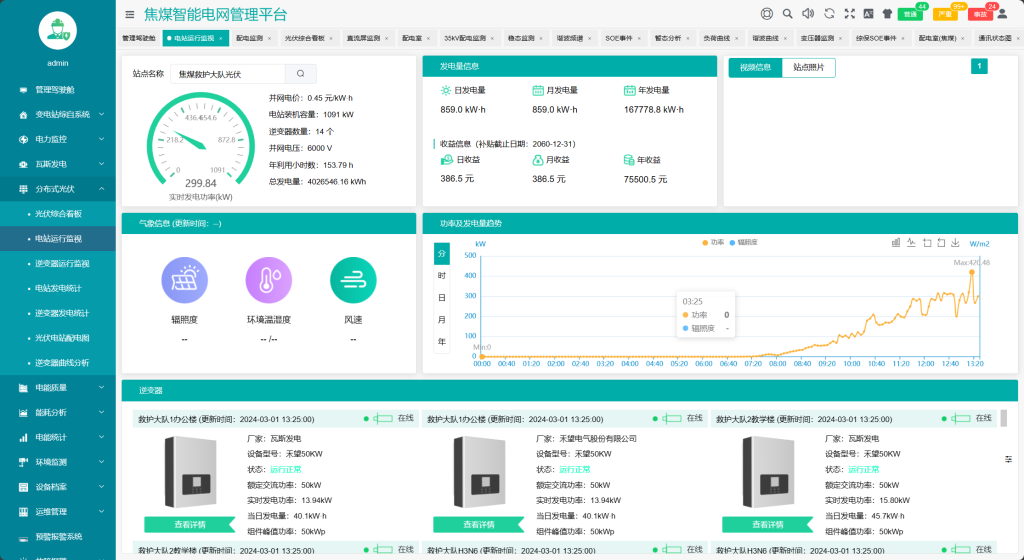

Photovoltaik-Kraftwerk
2 Projekte mit 19 Standorten und 39 Sungrow-Wechselrichtern
Umspannwerksumgebung
Temperatur- und Feuchtigkeitsüberwachung sowie Installation eines Brandschutzsystems für 19 Umspannwerke

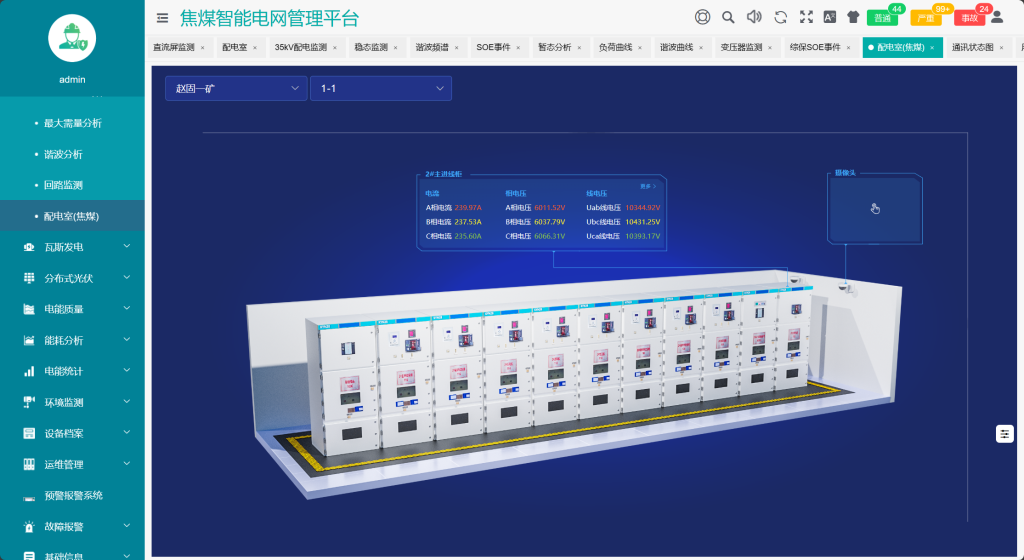

2,5D-Diagramm
Erstellen Sie schneller detaillierte und realistische grafische Präsentationen und kontrollieren Sie gleichzeitig die Kosten.
