Projektübersicht
Der Hafen Maribaya, ein wichtiger Stützpunkt für Guineas Simandou Iron Ore Mine, liegt am Ostufer des oberen Flusses Maribaya in der Präfektur Forecariah, Conakry. Es grenzt an den südöstlichen Atlantik, ist ~25 Seemeilen von Conakry und hat ein tropisches Regenwaldklimat (24-32 ℃ jährliche Durchschnittstemperatur).
Phase I: Eisenerz-Versand über Barge + Offshore-Beleuchtung, Durchsatz von 70M tpy. 4 Liegeplätze (12k-Tonnen-Klasse) und Anstiegsbrücken zu bauen.
Phase II: Planter Tiefwasserhafen für 325.000-Tonnen-Schüttgänger mit einem Durchsatz von 80M-100M tpy.
Projektanforderungen
• Erfassen von Daten von 10kV-Unterstation
• Realisieren Sie den Fernzustand, die Fernmessung, die Fernsteuerung zwischen Hoch- und Niederspannungsschränken
• Datenhochladen in das Versandsystem
Projektlösung
10kV Eingangsschrank (Acrel AM5SE-F Schutz):
Unterspannungsblockierter Überstromschutz → Trip
Erdfehlerschutz → Signal
10kV Bus Kopplungsschrank (Acrel AM5SE-B Schutz):
Überstromschutz → Trip
Schnelle Übertragungsschaltung für Busbindeingriff
10kV PT Schrank (Acrel AM5SE-UB Schutz):
PT Parallelschutz
10kV Transformator Feeder Cabinet (Acrel AM5SE-T):
Sofortstromschutz, Temperaturschutz und Überstromschutz → Trip
Überlastung / Erdfehlerschutz → Signal
Lokale Panels:
Überwachungshost + RTU-Panel
Echtzeit-Datenhochladen in das Versandzentrum

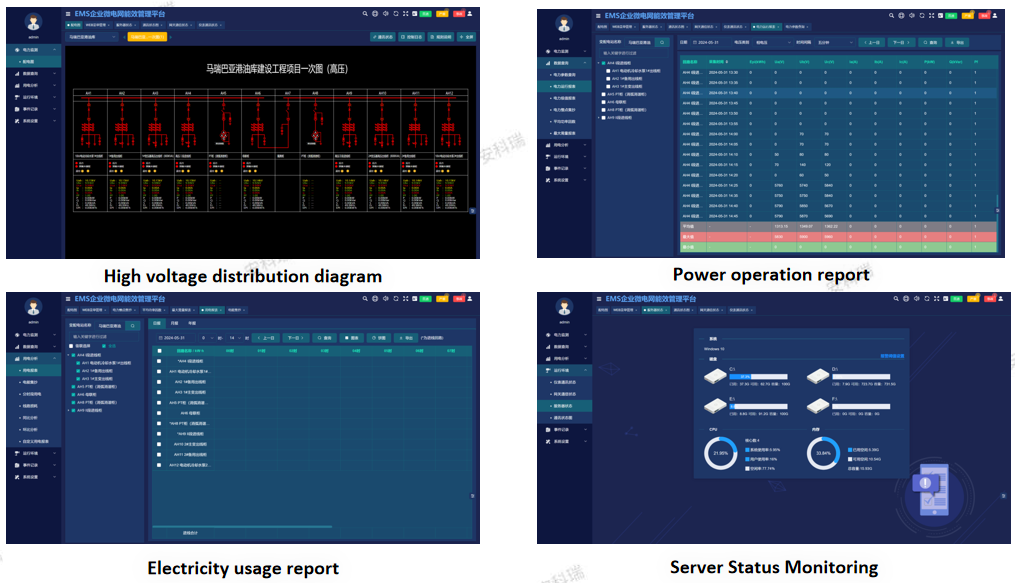

Plattform Funktion

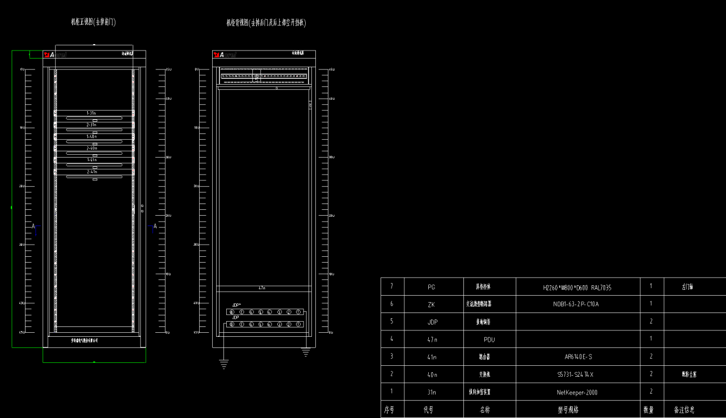

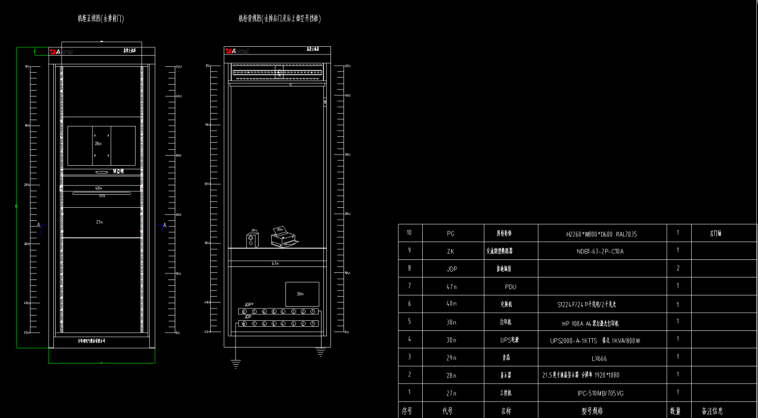

Überwachung Host Panel;
Durchführt die Datenerfassung von 10kV Schaltgerätekomponenten einschließlich;
Schutzrelais、Mess- und Steuereinheiten、Gleichstromversorgungspanele、Andere intelligente Geräte
Kernfunktionen: Telemessung (YA), Fernanzeige (YX), Fernbedienung (YK), Alarme, Berichterstellung, Umschaltauftragsmanagement und Fehlbetrieb
Dispatching Datennetzwerk Panel;
Übermittelt SCADA-Daten an alle Versandschichten über:
- Spezielle Point-to-Point-Kanäle
- Datennetzwerkzugriffsausrüstung auf Stationsebene
Plattform
