Project Background

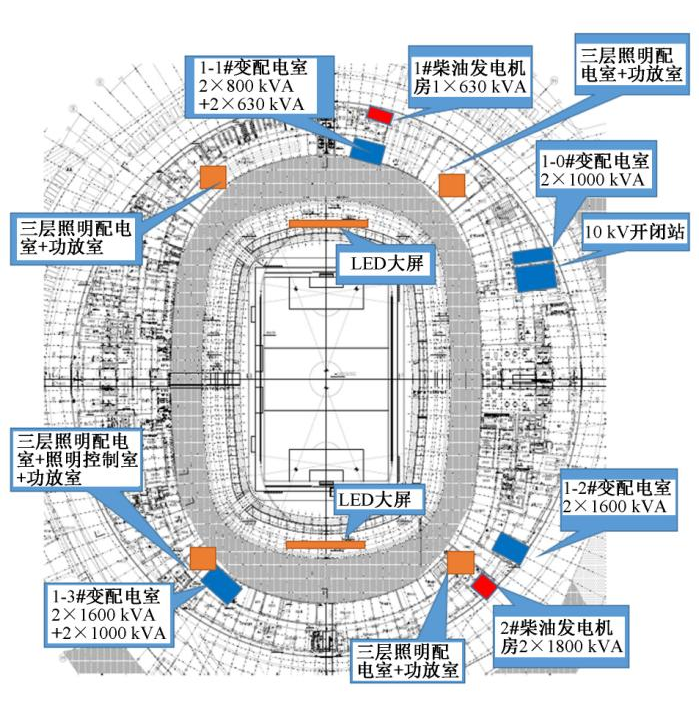

The Wuhan Sports Center (the main venue of the 7th World Military Games) covers an area of 28830 square meters with a building area of 53919 square meters. It consists of 13000 comprehensive indoor competition halls and affiliated training halls. The main electrical loads are site lighting, LED screens, audio, new media equipment, etc., which belong to nonlinear electrical equipment. During operation, they will generate harmonics, causing flicker, cable heating, and may produce noise or even faults in weak current circuits such as communication and cable television, posing a threat to the safe and normal operation of the system and other equipment.
Elektrische Last

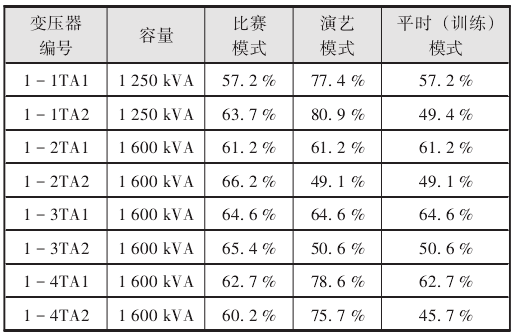

Die meisten Belastungen in großen Stadien der Klasse A sind eine und eine zweite Belastung, die Spezifikation erfordert, dass die Transformatorlast im Stadion der Klasse A ≤ 60% sein sollte.
Lösung
- N-Leitungsstrom ist etwa 1-1,7 mal größer als Phasenstrom;
- Die Hauptharmonische Frequenz des N-Leitungsstroms ist 3-mal und 3-mal harmonisch;

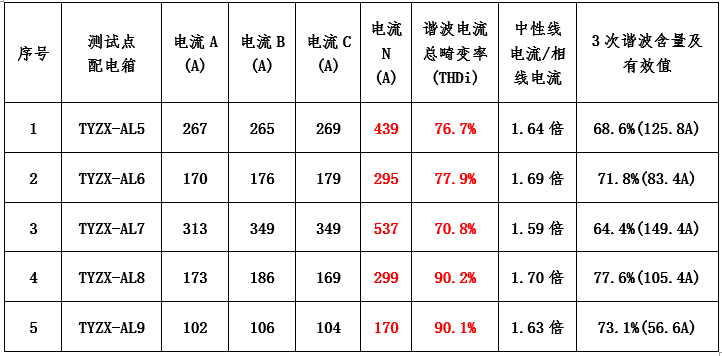

- die Gesamtstromverzeugungsrate ist relativ hoch (zwischen 70% und 90%);
- Die getestete Mehrwegslast ist hauptsächlich die Schaltstromversorgungslast.

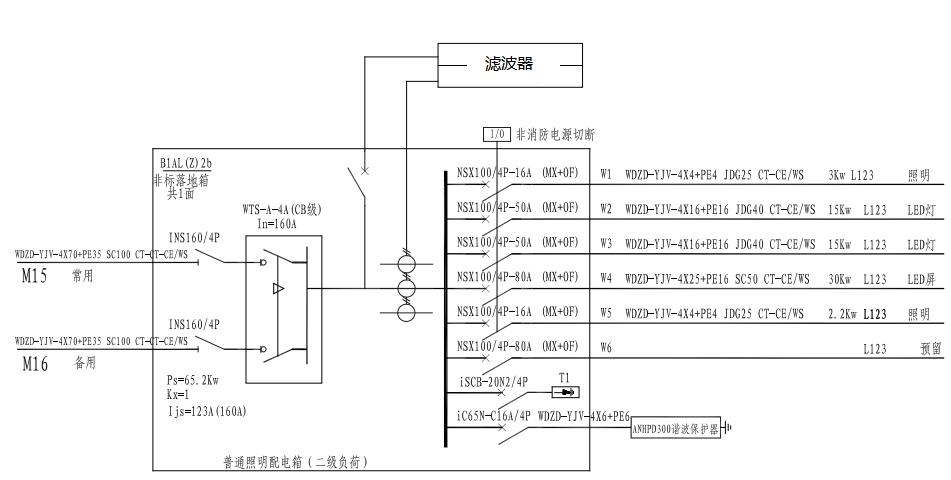

Filter Installationsdiagramm

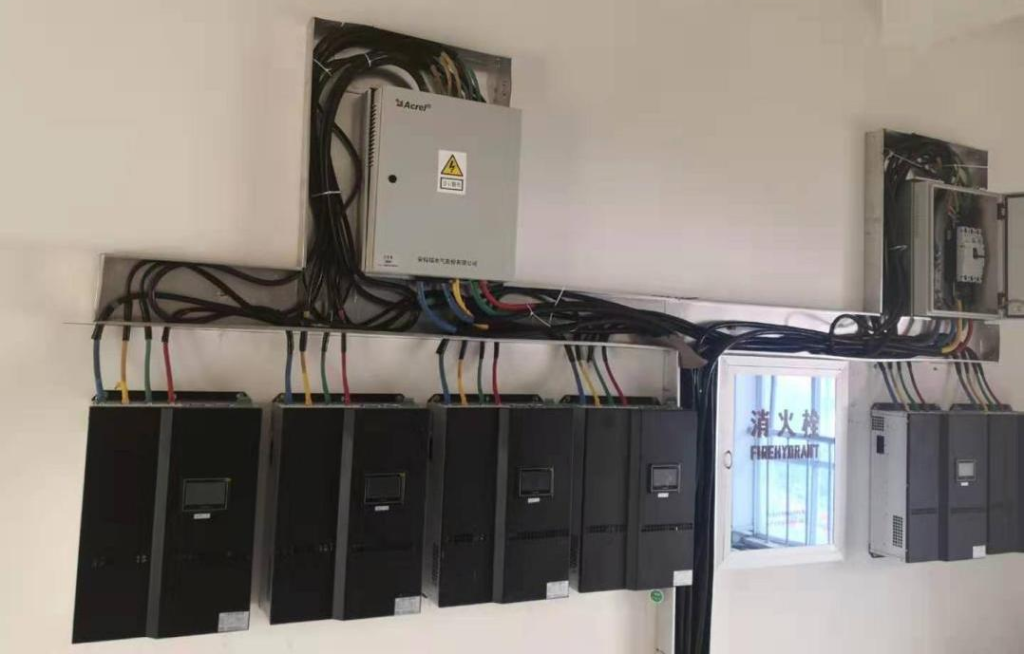

Installationsdiagramm vor Ort
Effekt

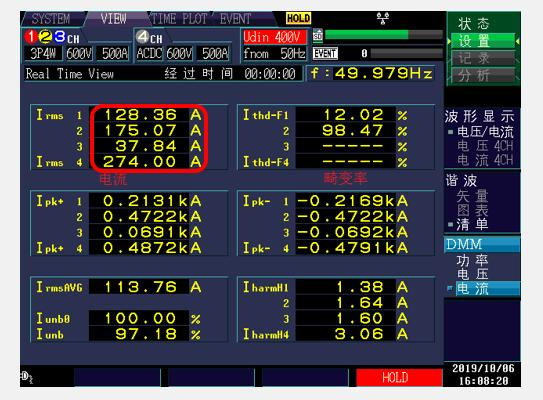

Messdaten des Verteilerkastens TYZX-AL8 Nr. 8 im Sportzentrum

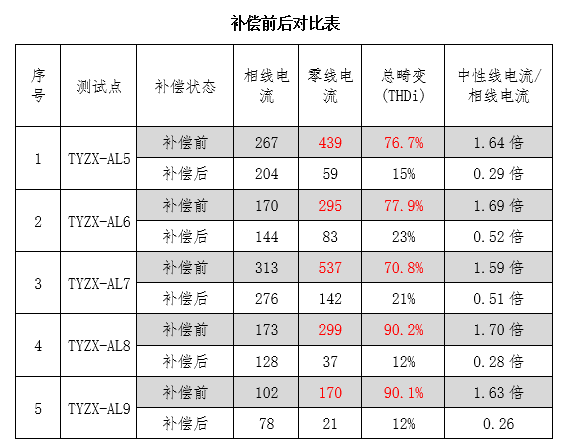

Wie ersichtlich, sank der Phasenstrom nach der Behandlung des Verteilerkastens AL8 durch die APF-Anlage von ca. 175 A auf ca. 128 A. Nachdem die APF-Anlage 274 A an Oberschwingungen entfernt hatte, betrug der verbleibende netzseitige Strom in der N-Phase 37 A. Damit sind die im Behandlungsplan festgelegten Anforderungen an die Behandlungswirkung bereits erfüllt.
Das System kompensiert Oberschwingungen dritter Ordnung, reduziert den Neutralleiterstrom (N-Leiterstrom) in jedem Verteilerkasten deutlich und beugt so elektrischen Sicherheitsrisiken durch zu hohen N-Leiterstrom vor. Es verbessert außerdem den Leistungsfaktor, beseitigt Blindleistungsverluste vollständig und kann potenziell sogar Einsparungen ermöglichen. Schließlich erfüllt es die Anforderungen an die Oberschwingungskompensation gemäß Industriestandard JB/T 11067-2011 „Aktive Leistungsfilter für Niederspannung“.
