ALP 220-EF Erdfehler Überstromrelais

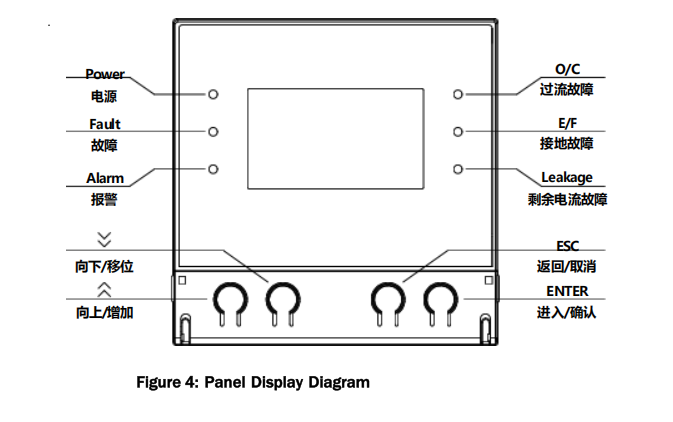

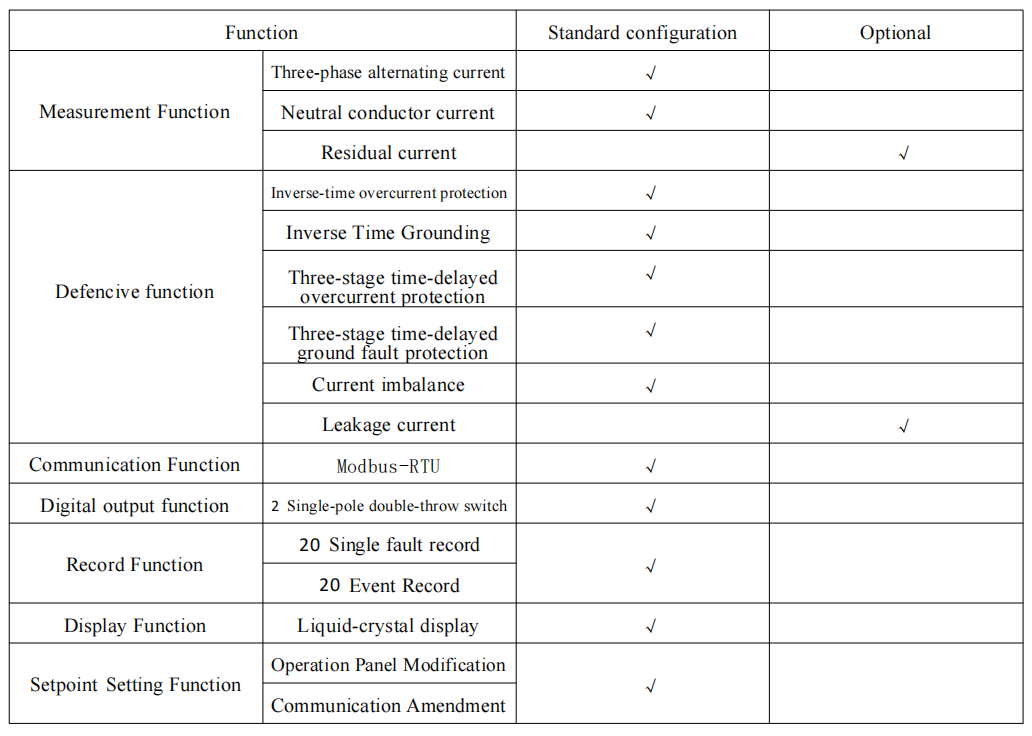

Das Erdschluss-Überstromrelais ALP220-EF ist für Niederspannungsanwendungen (bis 380 V) konzipiert, bei denen der Erdschlussstrom des Systems überwacht und Schutzmaßnahmen ergriffen werden müssen, wenn der Erdschlussstrom den zulässigen Grenzwert überschreitet. Dieses Relais verfügt über ein LCD-Display, Modbus-RTU-Kommunikationsfähigkeit, Systemstrommessung, Schutz vor dreiphasigem Stromüberstrom, Schutz vor Erdschlussstromüberstrom, Fehlerstrommessung, Schutz vor Fehlerstromüberstrom, Fehlerprotokollierung und Ereignisprotokollierung.
Produktinfo
Technische Daten
| Stromversorgung | Spannungsbereich | AC/DC 85～265V | |
| Eingang | Aktuelle Spezifikationen | ABCN (4-Kanal): 1A/5A | 10 % Ie～1000 % Ie ±2 % |
| Fehlerstromspezifikation | 30 mA-1000 mA | ±2% | |
| Frequenz | 45 Hz–65 Hz | ±0,2 Hz | |
| Ausgabe | Ausgangsmethode | Dual-Channel, Single-Pole, Double-Throw-Schalter | |
| Ausgangsleistung | Ohmsche Last, AC 250 V 5 A / DC 30 V 5 A | ||
| Installations- und Nutzungsumgebung | Relative Luftfeuchtigkeit | ≤ 95 % rF, keine Kondensation | |
| Betriebstemperatur | -20℃~+70℃ | ||
| Lagertemperatur | -40℃~+70℃ | ||

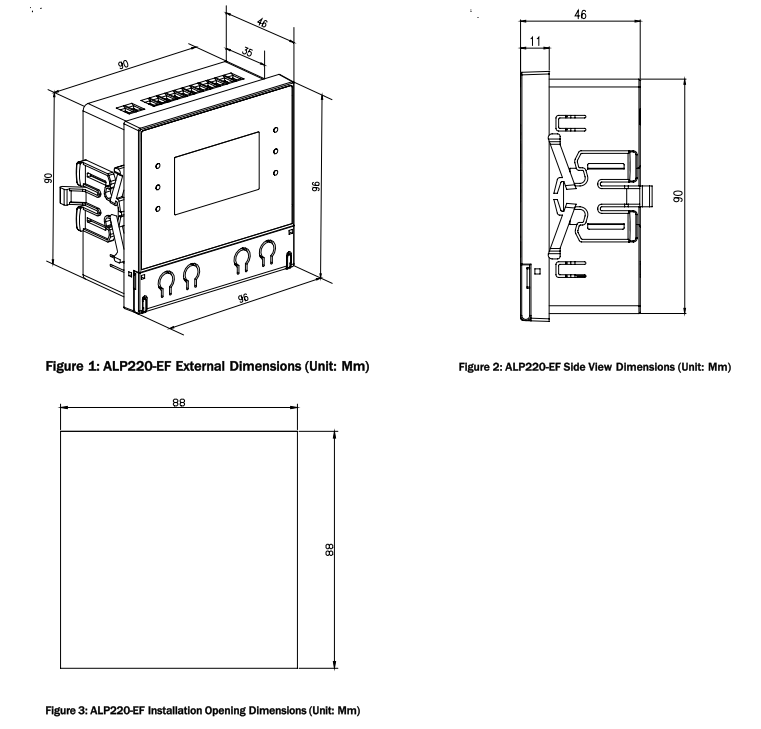

| Einbauart | Eingebauter Einbau: 88×88 (mm) | ||
| Schutzarten | Frontplatte: IP54; Anschlüsse: IP20 | ||
Produktanzeige
Video
