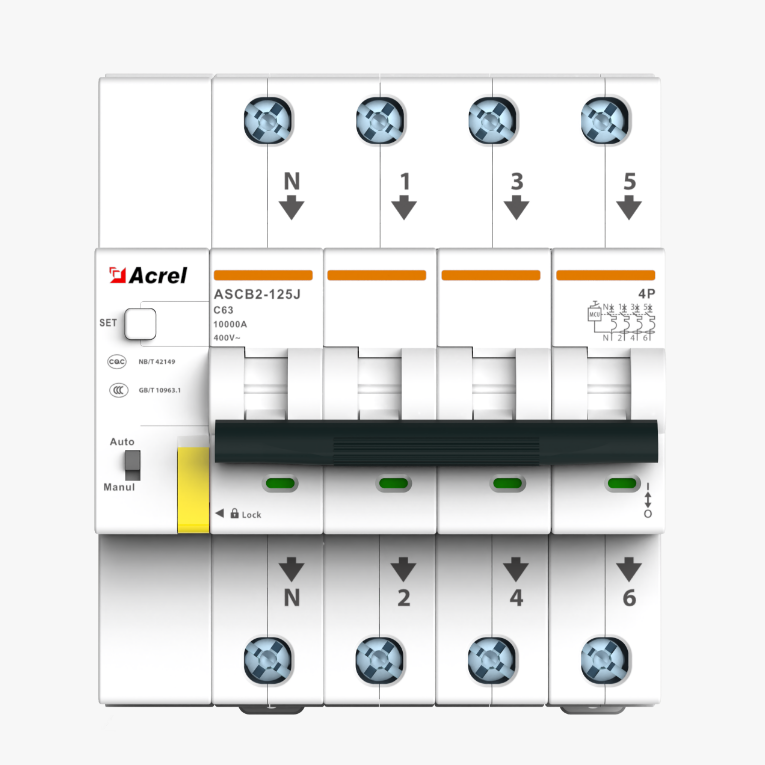

ASCB2-125J Serie Smart Schutzschalter

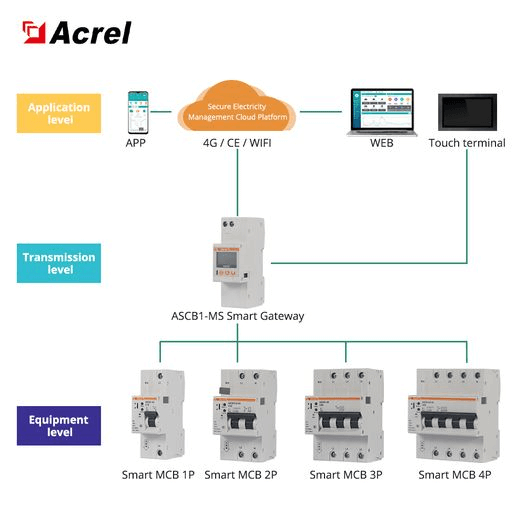

Die Smart-MCB-Serie ASCB2-125J ist für Niederspannungs-Stromverteilungssysteme in Gebäuden konzipiert und deckt verwandte Bereiche wie Industrie-, Gewerbe- und Wohngebäude sowie Infrastrukturen ab. Der Smart MCB ist mit einer RS485-Kommunikationsfunktion ausgestattet. In Verbindung mit Empfangsgeräten kann er über Softwareplattformen wichtige elektrische Parameter von Stromkreisen überwachen, darunter Spannung, Stromstärke, Leistung, Temperatur, Ableitstrom und Energieverbrauch. Er integriert außerdem Funktionen wie Fernsteuerung, Frühwarnung bei Störungen, Fehlerauslösung und Strommessung.

Rahmengröße: Max. 125 A
Nennspannung: 230V (1P/2P), 400V (3P/4P)
Nennstrom: 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
Nennliche Kurzschlussbrechkapazität: 10kA
Mechanische Belastbarkeit: 20000
Elektrische Belastbarkeit: 10000
IP-Schutzart: IP20

PRODUKTINFO
TECHNISCHE DATEN
Produktanzeige
DOWNLOADS

Angebot

Produktinfo

Produktmodell	Funktionsbeschreibung

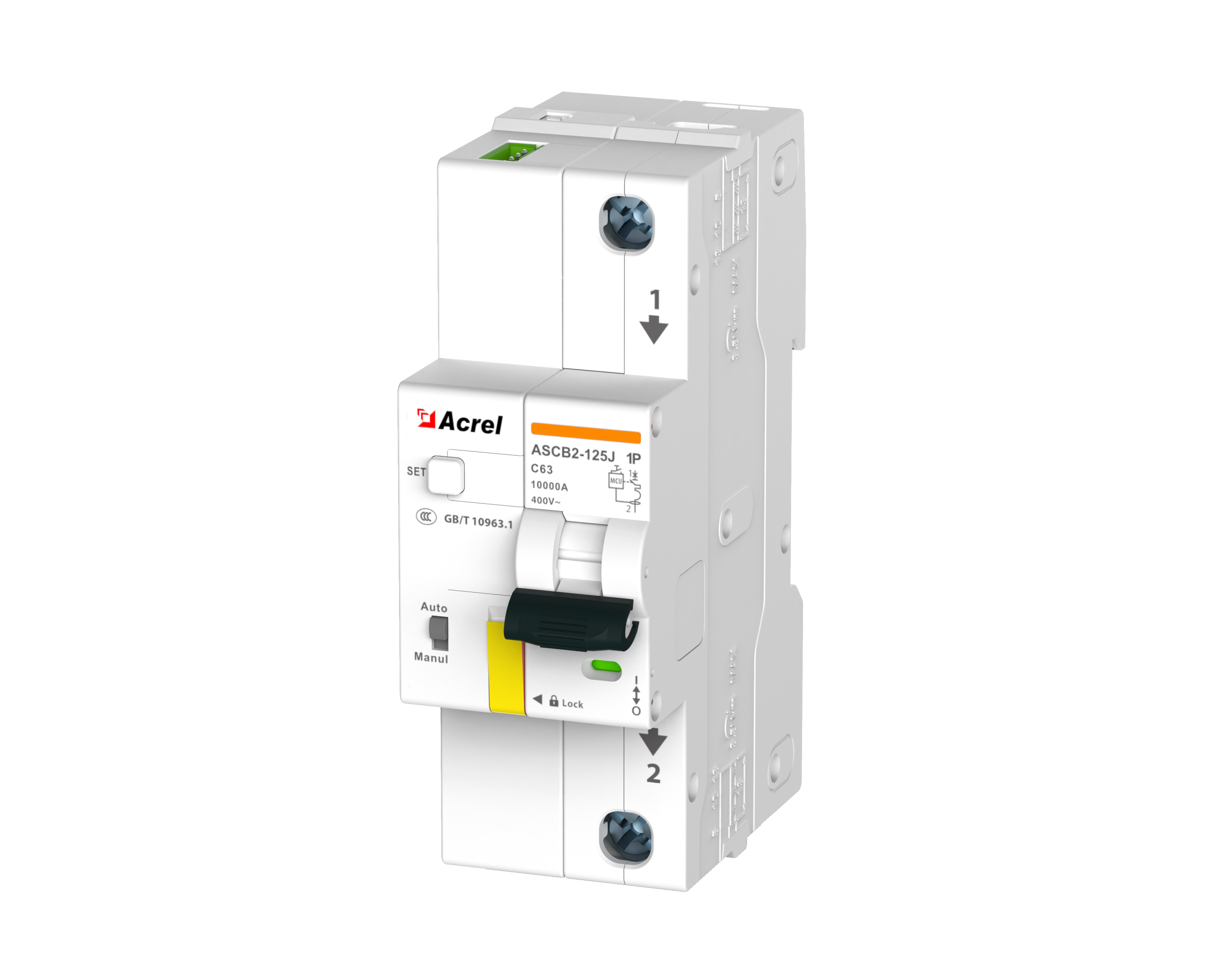

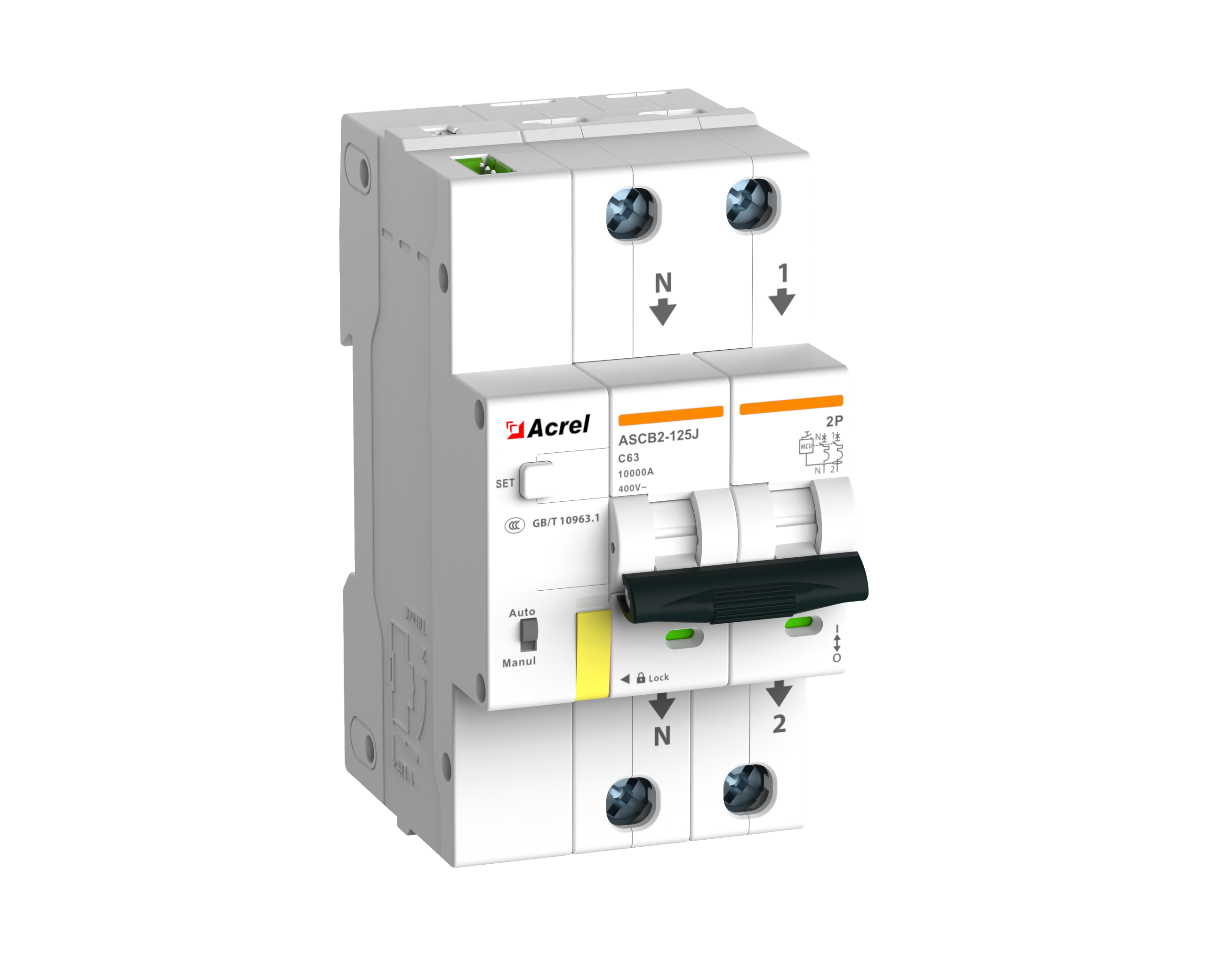

ASCB2-125J	Es überwacht Echtzeitparameter wie Spannung, Stromstärke, Leistung, elektrische Energie und Temperatur. Es verfügt über vielfältige Schutzfunktionen wie Überspannungs-, Unterspannungs-, Überlast-, Kurzschluss-, Überstrom- und Übertemperaturschutz. Es unterstützt verschiedene Steuermodi: manuelle Bedienung vor Ort, elektrische Steuerung vor Ort, Verriegelung vor Ort, Fernsteuerung und Zeitsteuerung. Die DIN-Schienenmontage ist möglich, und das Gerät ist in 1-, 2-, 3- und 4-poliger Ausführung erhältlich. RS-485 (MODBUS)-Kommunikation ist standardmäßig integriert, und Auslösekennlinien vom Typ C/D sind optional verfügbar.

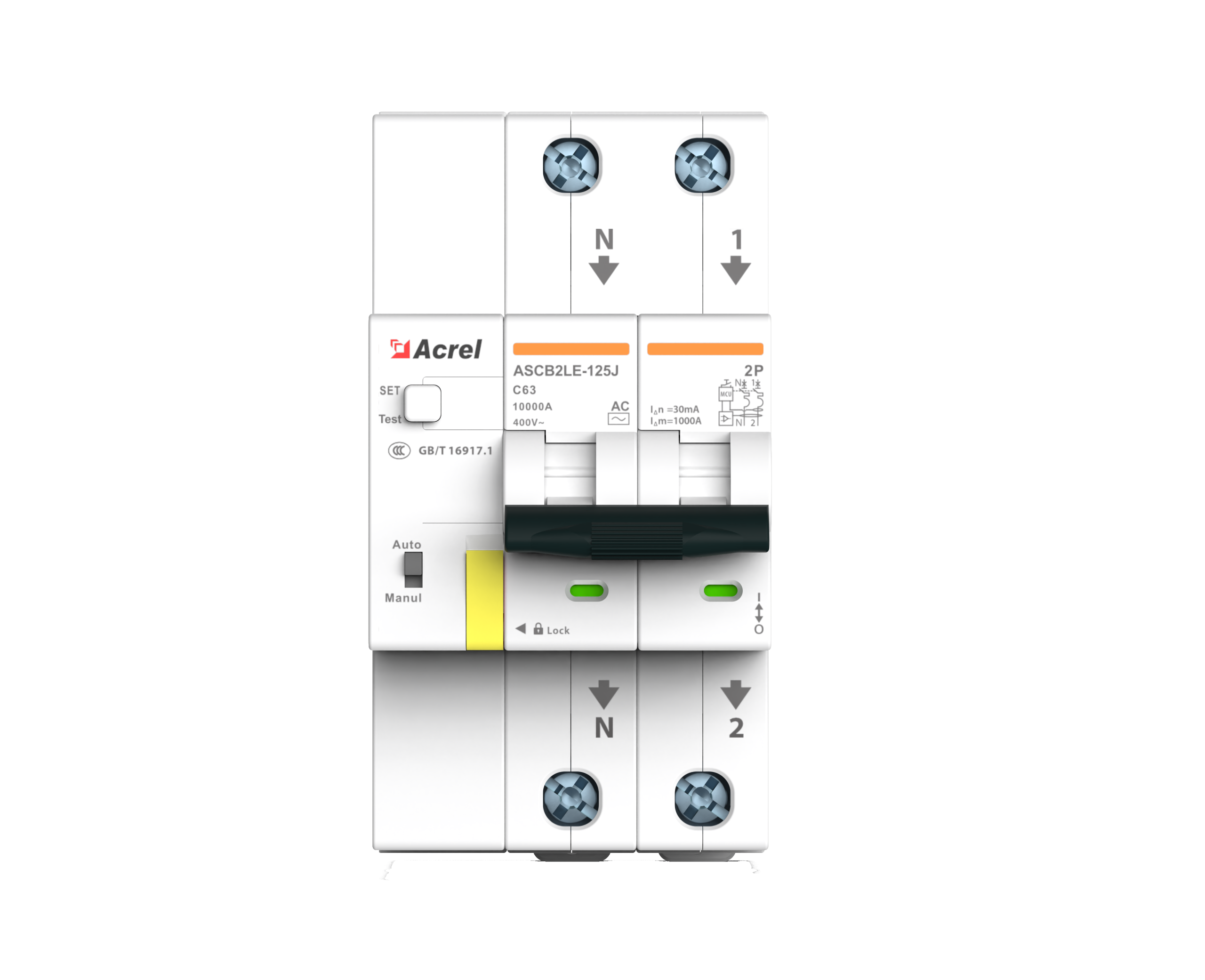

ASCB2LE-125J	Es überwacht Echtzeitparameter wie Spannung, Stromstärke, Leistung, elektrische Energie, Temperatur und Fehlerstrom. Es integriert vielfältige Schutzfunktionen: Überspannungs-, Unterspannungs-, Überlast-, Kurzschluss-, Überstrom-, Übertemperatur- und Erdschlussschutz. Es unterstützt verschiedene Steuermodi: lokale manuelle Kippschalterbedienung, lokale elektrische Steuerung, lokale Verriegelung, Fernsteuerung und Zeitsteuerung. Es ist für die DIN-Schienenmontage konzipiert und in 2-poliger (2P) und 4-poliger (4P) Ausführung erhältlich. RS-485 (MODBUS)-Kommunikation ist Standard, Auslösekennlinien Typ C/Typ D sind optional.

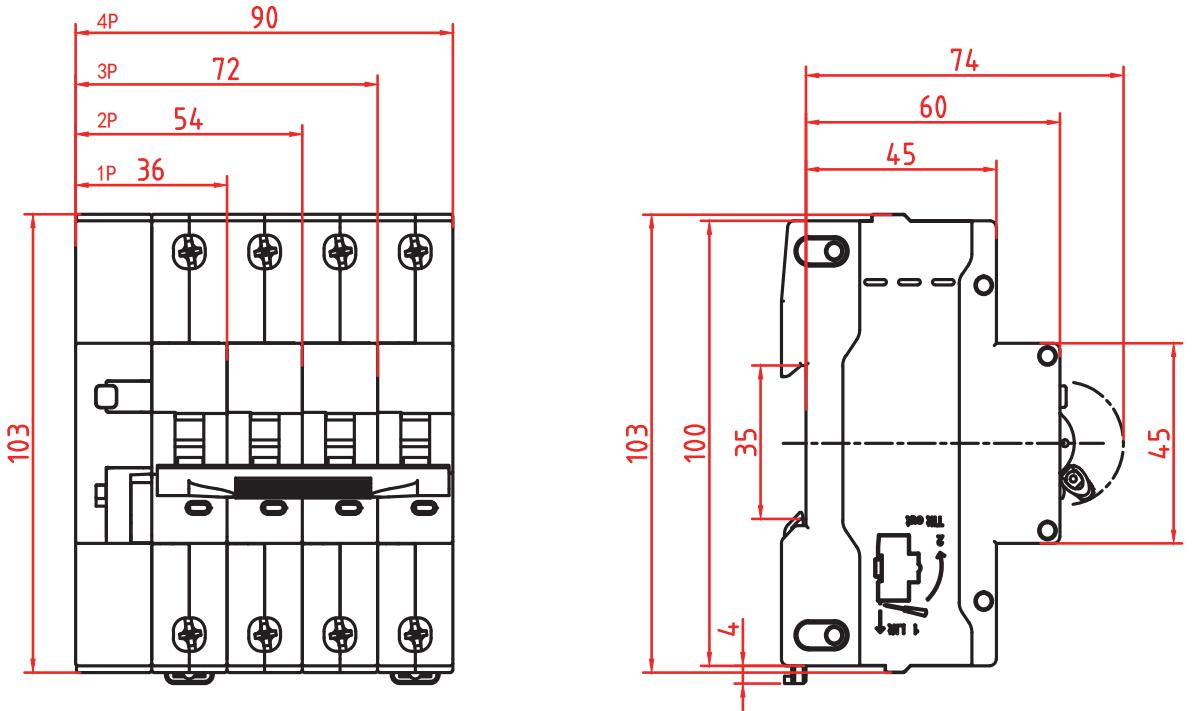

Technische Daten

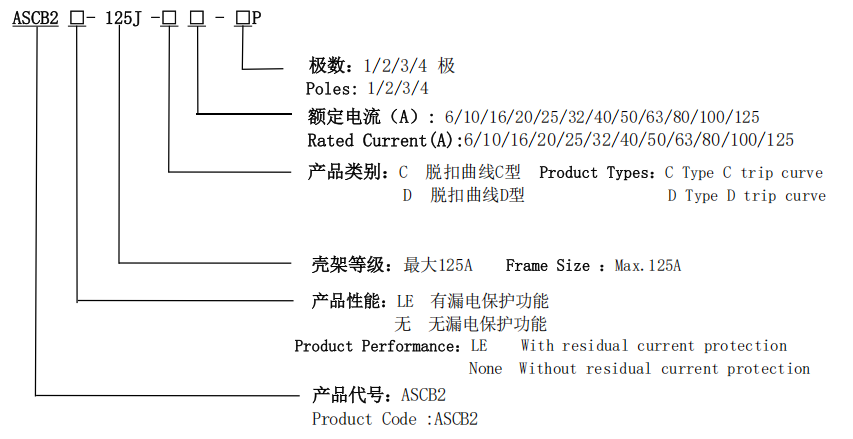

Produktarten		ASCB2-125J	ASCB2LE-125J
Poles		1P/2P/3P/4P	2P/4P
Rahmengröße		125 A
Nennspannung		230V (1P/2P), 400V (3P/4P)
Nennstrom		6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
Typ des unverzögerten Auslösers		C/D
Nennliche Kurzschlussbrechkapazität		10kA
Schutzfunktionen	Kurzschlussschutz	Typ C: Löst innerhalb von 0,04 s bei 5- bis 10-fachem Nennstrom aus, Typ D: Löst innerhalb von 0,04 s bei 10- bis 14-fachem Nennstrom aus
	Überstromschutz	Die Frühwarnung wird standardmäßig bei 80 % des Nennstroms ausgelöst, die Auslösung erfolgt bei 110 % des Nennstroms; Der Schwellenwert ist einstellbar.
	Überspannungsschutz	Überspannungswarnung bei 245 V und Auslösung bei 260 V standardmäßig; Schwellenwerte sind einstellbar.
	Unterspannungsschutz	Unterspannungswarnung bei 190 V und Abschaltung standardmäßig bei 175 V; Schwellenwerte sind einstellbar.
	Übertemperaturschutz	Standardmäßig erfolgt eine Übertemperaturwarnung bei 80℃ und eine Abschaltung bei 95℃; die Schwellenwerte sind einstellbar.
	Reststromschutz	Keiner	Fehlerstromwarnung bei 15 mA und Auslösung bei 30 mA standardmäßig; Schwellenwerte sind einstellbar.
	Überlastschutz	Der Leistungsalarm wird standardmäßig bei 1 kW ausgelöst, Schwellenwert einstellbar; dieser Schutzschalter ist standardmäßig deaktiviert.
Reststrom-Selbsttest		Keiner	Lokaler Tasten-/Fernbedienungs-Selbsttest
Mechanische Belastbarkeit		20000
Elektrische Belastbarkeit		10000
IP-Schutzart		IP20

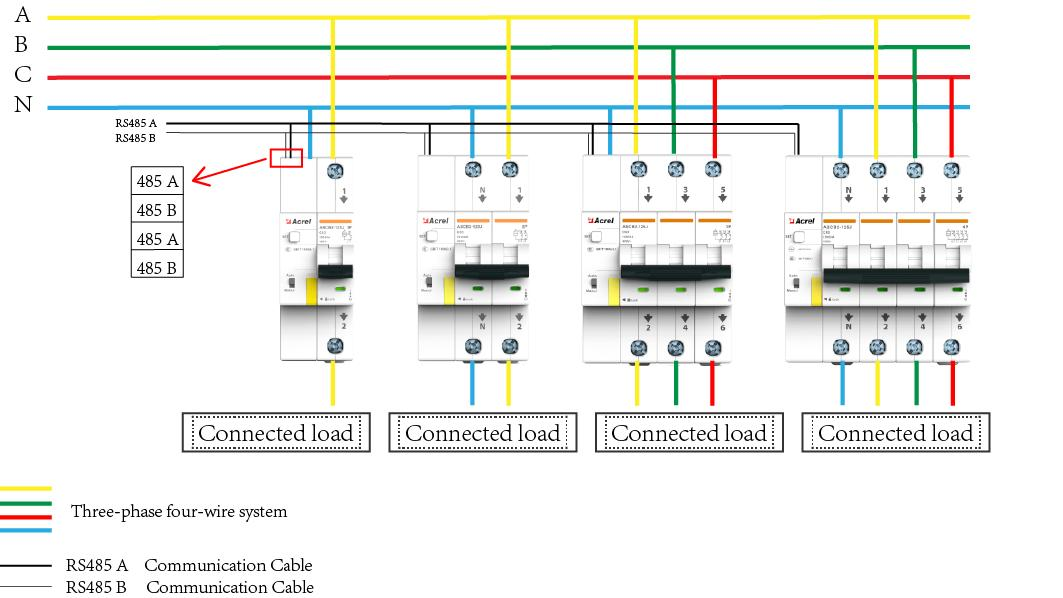

Terminalkapazität		ABCN-Verkabelung: 1–35 mm² RS485-Verkabelung: 1,5 mm²
Betriebshöhe		≤2000 m
Umgebungstemperatur		-10℃～55℃, 24-Stunden-Durchschnittstemperatur ≤40℃
Umgebungsbedingungen		Keine explosionsgefährdete Atmosphäre, kein leitfähiger Staub. Die Umgebungsluft darf keine Stoffe enthalten, die Metalle korrodieren oder Isolierungen beschädigen, und es dürfen keine nennenswerten Vibrationen auftreten.
Relative Luftfeuchtigkeit		50 % relative Luftfeuchtigkeit bei 40 °C, höhere relative Luftfeuchtigkeit bei niedrigeren Temperaturen zulässig.
Lagertemperatur		-20℃-70℃
Montageart		Standardmäßige 35-mm-Schienenmontage
